“DECODIFICACIÓN
DE DIRECCIONES DE
COMUNICACIÓN”
P R E S E N TA :
B R AV O G O N Z Á L E Z R O S A S U R A Z Y B E T S A B É
G U I L L E R M O C A S T I L L O C E C I L I A
M A R T Í N E Z L U N A F R I D A
U R I B E R A M Í R E Z M E L I N A E L I Z A B E T H

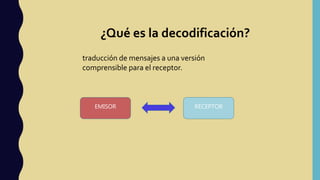

¿Qué es la decodificación?
traducción de mensajes a una versión
comprensible para el receptor.
EMISOR RECEPTOR

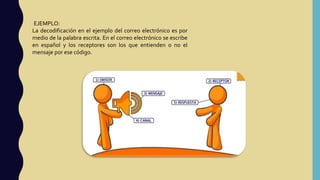

EJEMPLO:
La decodificación en el ejemplo del correo electrónico es por
medio de la palabra escrita. En el correo electrónico se escribe
en español y los receptores son los que entienden o no el
mensaje por ese código.

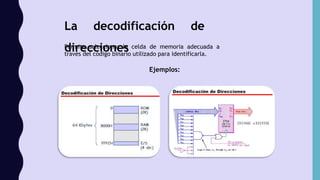

La decodificación de
direccionesPermite seleccionar la celda de memoria adecuada a
través del código binario utilizado para identificarla.
Ejemplos:

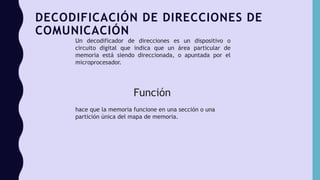

DECODIFICACIÓN DE DIRECCIONES DE
COMUNICACIÓN
Un decodificador de direcciones es un dispositivo o
circuito digital que indica que un área particular de
memoria está siendo direccionada, o apuntada por el
microprocesador.
Función
hace que la memoria funcione en una sección o una
partición única del mapa de memoria.

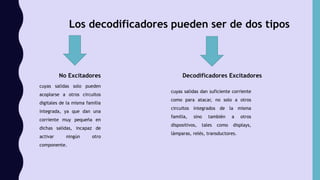

Los decodificadores pueden ser de dos tipos
No Excitadores Decodificadores Excitadores
cuyas salidas solo pueden
acoplarse a otros circuitos
digitales de la misma familia
integrada, ya que dan una
corriente muy pequeña en
dichas salidas, incapaz de
activar ningún otro
componente.
cuyas salidas dan suficiente corriente
como para atacar, no solo a otros
circuitos integrados de la misma
familia, sino también a otros
dispositivos, tales como displays,
lámparas, relés, transductores.

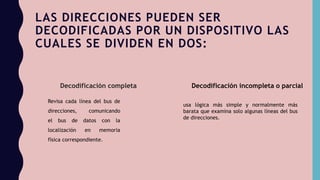

LAS DIRECCIONES PUEDEN SER
DECODIFICADAS POR UN DISPOSITIVO LAS
CUALES SE DIVIDEN EN DOS:
Decodificación completa Decodificación incompleta o parcial
Revisa cada línea del bus de
direcciones, comunicando
el bus de datos con la
localización en memoria
física correspondiente.
usa lógica más simple y normalmente más
barata que examina solo algunas líneas del bus
de direcciones.

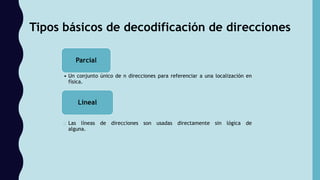

Tipos básicos de decodificación de direcciones
Parcial
• Un conjunto único de n direcciones para referenciar a una localización en
física.
Lineal
 Las líneas de direcciones son usadas directamente sin lógica de
alguna.
Diseño de decodificación de direcciones
Es un circuito combinacional cuya característica
fundamental es que cada combinación de las entradas,
solo una de las salidas tiene un nivelo lógico diferente a
las demás.

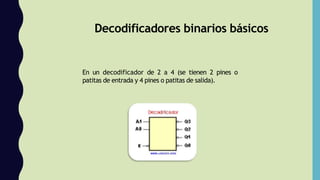

Decodificadores binarios básicos
En un decodificador de 2 a 4 (se tienen 2 pines o
patitas de entrada y 4 pines o patitas de salida).

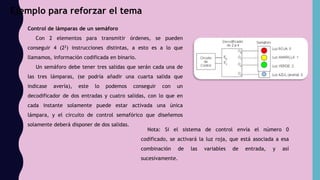

Ejemplo para reforzar el tema
Control de lámparas de un semáforo
Con 2 elementos para transmitir órdenes, se pueden
conseguir 4 (22) instrucciones distintas, a esto es a lo que
llamamos, información codificada en binario.
Un semáforo debe tener tres salidas que serán cada una de
las tres lámparas, (se podría añadir una cuarta salida que
indicase avería), este lo podemos conseguir con un
decodificador de dos entradas y cuatro salidas, con lo que en
cada instante solamente puede estar activada una única
lámpara, y el circuito de control semafórico que diseñemos
solamente deberá disponer de dos salidas.
Nota: Si el sistema de control envía el número 0
codificado, se activará la luz roja, que está asociada a esa
combinación de las variables de entrada, y así
sucesivamente.
