1. UNIVERSIDAD TECNICA PARTICULAR DE LOJA
INGENIERIA CIVIL
DENSIDAD REAL DEL CEMENTO
ALUMNO: JEAN DARIO ERREYES VACA
COMPONENTE: TECNOLOGIA DEL CONCRETO Y EL
ACERO
PARALELO: “B”
GRUPO: 5
DOCENTE: M. Sc. Alonso Rodrigo Zúñiga Suárez
LOJA-ECUADOR
2014

2. II

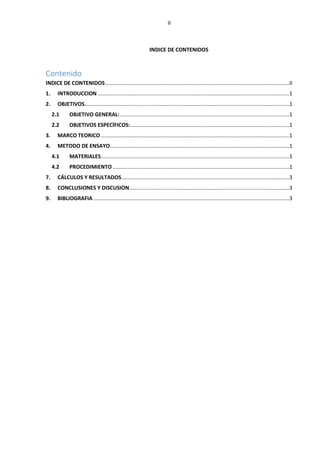

INDICE DE CONTENIDOS
Contenido
INDICE DE CONTENIDOS............................................................................................................................II
1. INTRODUCCION .................................................................................................................................1
2. OBJETIVOS..........................................................................................................................................1
2.1 OBJETIVO GENERAL:..................................................................................................................1
2.2 OBJETIVOS ESPECÍFICOS:...........................................................................................................1
3. MARCO TEORICO ...............................................................................................................................1
4. METODO DE ENSAYO.........................................................................................................................1
4.1 MATERIALES...............................................................................................................................1
4.2 PROCEDIMIENTO .......................................................................................................................1
7. CÁLCULOS Y RESULTADOS.................................................................................................................3
8. CONCLUSIONES Y DISCUSION............................................................................................................3
9. BIBLIOGRAFIA ....................................................................................................................................3

3. 1

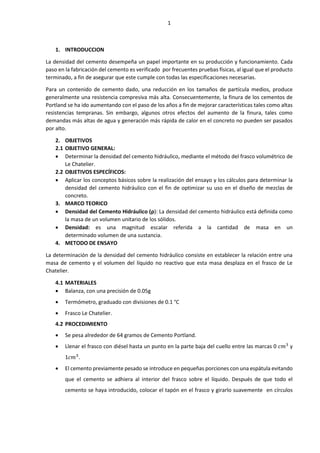

1. INTRODUCCION
La densidad del cemento desempeña un papel importante en su producción y funcionamiento. Cada
paso en la fabricación del cemento es verificado por frecuentes pruebas físicas, al igual que el producto
terminado, a fin de asegurar que este cumple con todas las especificaciones necesarias.
Para un contenido de cemento dado, una reducción en los tamaños de partícula medios, produce
generalmente una resistencia compresiva más alta. Consecuentemente, la finura de los cementos de
Portland se ha ido aumentando con el paso de los años a fin de mejorar características tales como altas
resistencias tempranas. Sin embargo, algunos otros efectos del aumento de la finura, tales como
demandas más altas de agua y generación más rápida de calor en el concreto no pueden ser pasados
por alto.
2. OBJETIVOS
2.1 OBJETIVO GENERAL:
 Determinar la densidad del cemento hidráulico, mediante el método del frasco volumétrico de
Le Chatelier.
2.2 OBJETIVOS ESPECÍFICOS:
 Aplicar los conceptos básicos sobre la realización del ensayo y los cálculos para determinar la
densidad del cemento hidráulico con el fin de optimizar su uso en el diseño de mezclas de
concreto.
3. MARCO TEORICO
 Densidad del Cemento Hidráulico (ρ): La densidad del cemento hidráulico está definida como
la masa de un volumen unitario de los sólidos.
 Densidad: es una magnitud escalar referida a la cantidad de masa en un
determinado volumen de una sustancia.
4. METODO DE ENSAYO
La determinación de la densidad del cemento hidráulico consiste en establecer la relación entre una
masa de cemento y el volumen del líquido no reactivo que esta masa desplaza en el frasco de Le
Chatelier.
4.1 MATERIALES
 Balanza, con una precisión de 0.05g
 Termómetro, graduado con divisiones de 0.1 °C
 Frasco Le Chatelier.
4.2 PROCEDIMIENTO
 Se pesa alrededor de 64 gramos de Cemento Portland.
 Llenar el frasco con diésel hasta un punto en la parte baja del cuello entre las marcas 0 𝑐𝑚3
y
1𝑐𝑚3
.
 El cemento previamente pesado se introduce en pequeñas porciones con una espátula evitando
que el cemento se adhiera al interior del frasco sobre el líquido. Después de que todo el
cemento se haya introducido, colocar el tapón en el frasco y girarlo suavemente en círculos

4. 2
horizontalmente de manera que libere el aire hasta que ya no suban burbujas a la superficie del
líquido.
 Al añadir adecuadamente la cantidad de cemento el nivel del líquido estará en su posición final
en algún punto de las graduaciones en la parte superior del cuello. Se registra la lectura final
después de que el frasco ha sido sumergido en el baño de agua.
5. DATOS Y OBSERVACIONES
Masa del cemento (Mc) 64.03 g
Lectura V1 0.5 cm3
Lectura V2 21.6 cm3
Densidad Real (𝜌) ----
6. GRAFICOS

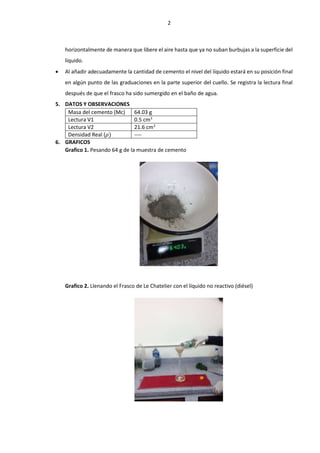

Grafico 1. Pesando 64 g de la muestra de cemento
Grafico 2. Llenando el Frasco de Le Chatelier con el líquido no reactivo (diésel)

5. 3

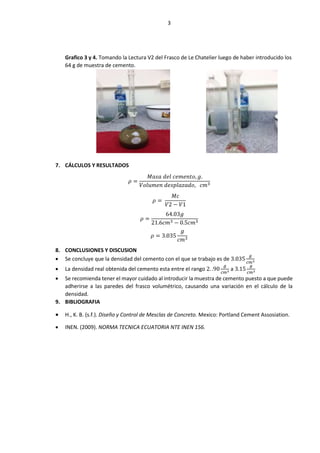

Grafico 3 y 4. Tomando la Lectura V2 del Frasco de Le Chatelier luego de haber introducido los
64 g de muestra de cemento.
7. CÁLCULOS Y RESULTADOS
𝜌 =
𝑀𝑎𝑠𝑎 𝑑𝑒𝑙 𝑐𝑒𝑚𝑒𝑛𝑡𝑜, 𝑔.
𝑉𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒𝑠𝑝𝑙𝑎𝑧𝑎𝑑𝑜, 𝑐𝑚3
𝜌 =
𝑀𝑐
𝑉2 − 𝑉1
𝜌 =
64.03𝑔
21.6𝑐𝑚3 − 0.5𝑐𝑚3
𝜌 = 3.035
𝑔
𝑐𝑚3
8. CONCLUSIONES Y DISCUSION
 Se concluye que la densidad del cemento con el que se trabajo es de 3.035
𝑔
𝑐𝑚3
 La densidad real obtenida del cemento esta entre el rango 2. .90
𝑔
𝑐𝑚3 a 3.15
𝑔
𝑐𝑚3
 Se recomienda tener el mayor cuidado al introducir la muestra de cemento puesto a que puede
adherirse a las paredes del frasco volumétrico, causando una variación en el cálculo de la
densidad.
9. BIBLIOGRAFIA
 H., K. B. (s.f.). Diseño y Control de Mesclas de Concreto. Mexico: Portland Cement Assosiation.
 INEN. (2009). NORMA TECNICA ECUATORIA NTE INEN 156.
