El documento describe un experimento para determinar la relación óptima de agua a cemento utilizando el método de encharcamiento. Se midieron 100 gramos de agua y 250 gramos de cemento Portland en 3 ensayos. Los resultados promedio mostraron que para 100 gramos de cemento se requiere una relación de agua a cemento de 0.49, o 49 gramos de agua.

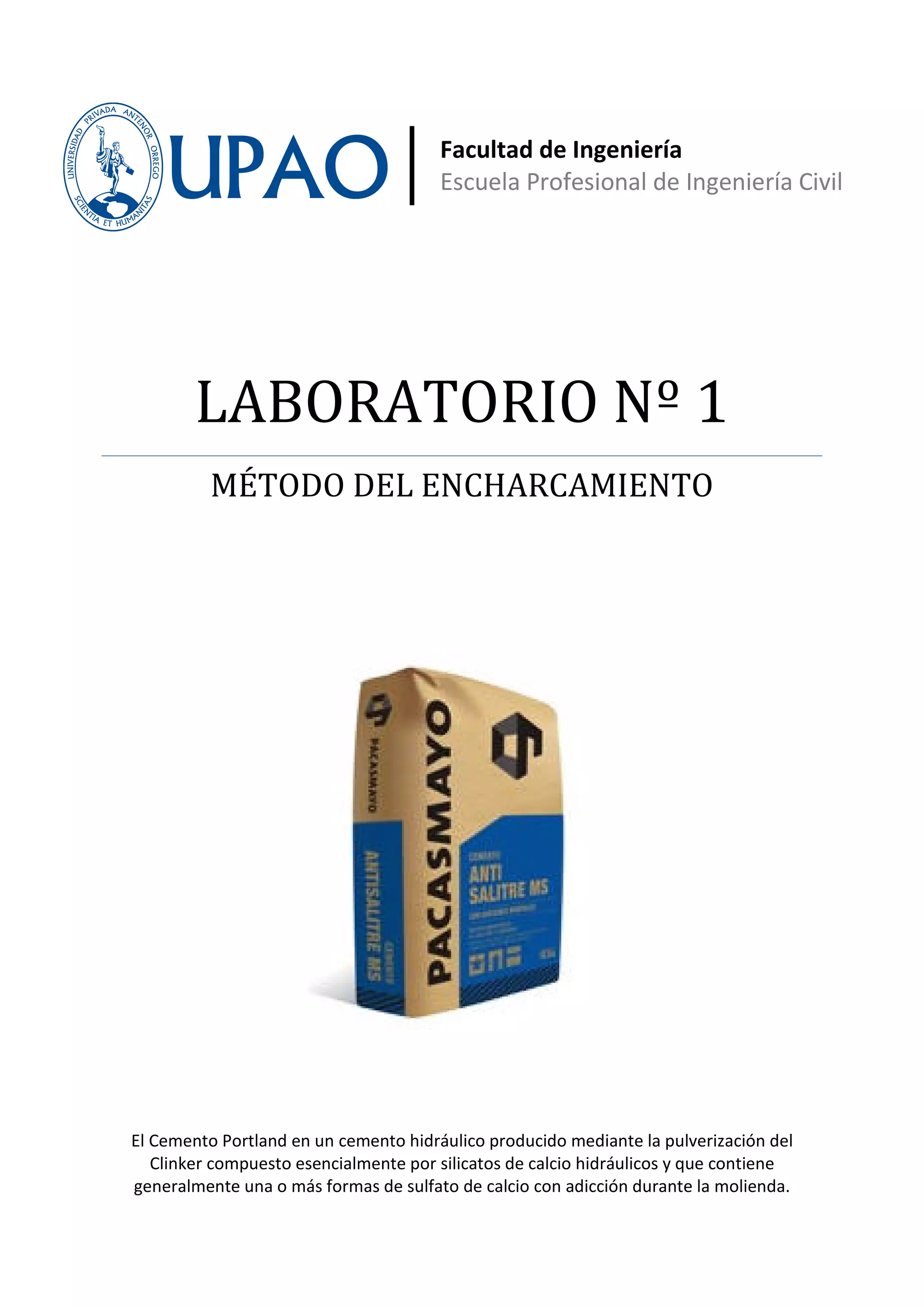

1. Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
LABORATORIO Nº 1
MÉTODO DEL ENCHARCAMIENTO
El Cemento Portland en un cemento hidráulico producido mediante la pulverización del
Clinker compuesto esencialmente por silicatos de calcio hidráulicos y que contiene
generalmente una o más formas de sulfato de calcio con adicción durante la molienda.

2. Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
LABORATORIO Nº 1
GRUPO : SEIS
CICLO : VI
CURSO : TECNOLOGÍA DEL CONCRETO
DOCENTE : DURAND ORELLANA, ROCIO
: ALFARO JIMENEZ, CINDY
HERRADA BARRETO, ROY
INTEGRANTES
MENDOZA DE LA CRUZ, AMADO
QUISPE LOZANO, ENRIQUE
RODRIGUEZ CORRO, JOSE LUIS
Trujillo - Perú
2012

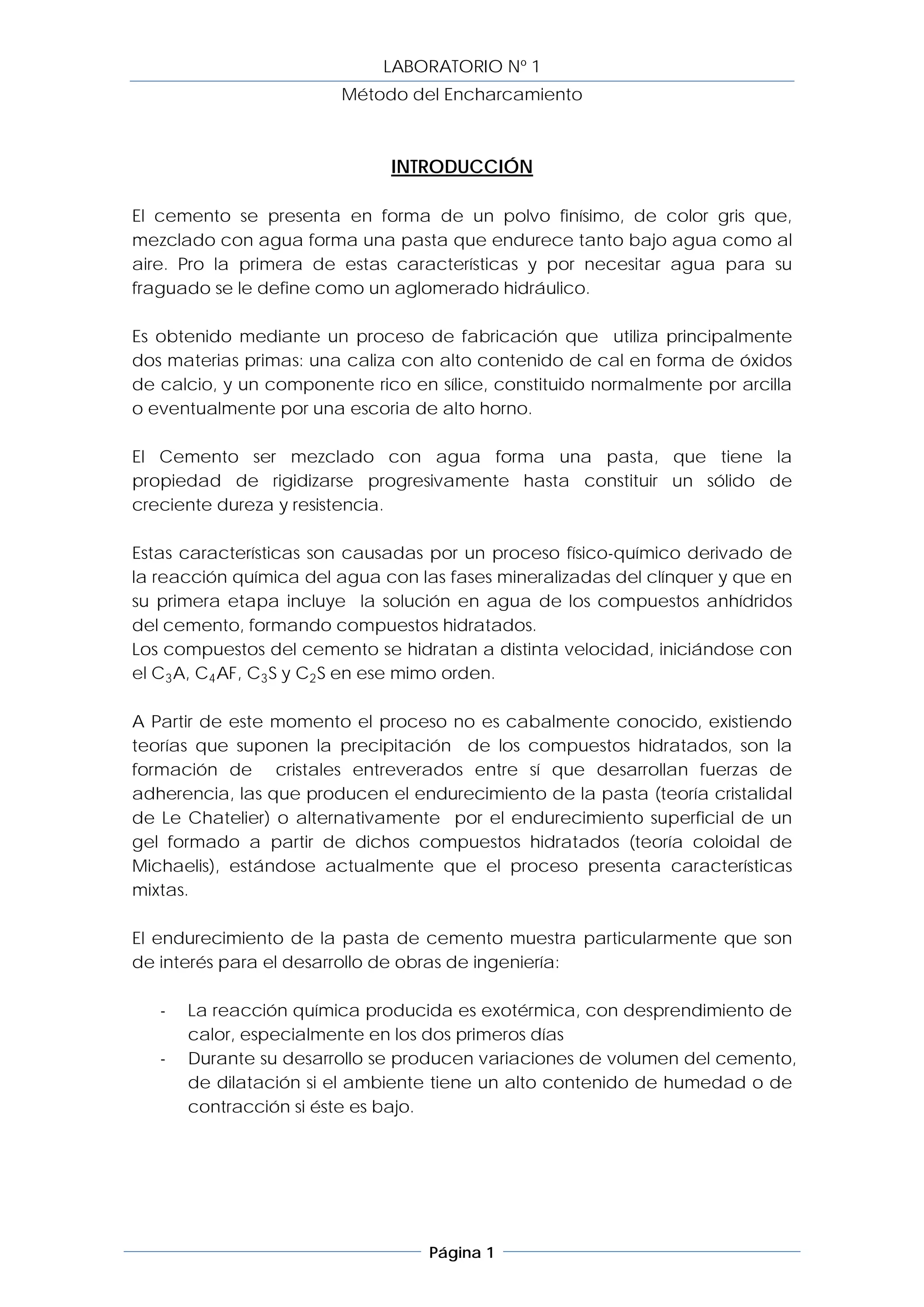

3. LABORATORIO Nº 1
Método del Encharcamiento
INTRODUCCIÓN
El cemento se presenta en forma de un polvo finísimo, de color gris que,
mezclado con agua forma una pasta que endurece tanto bajo agua como al
aire. Pro la primera de estas características y por necesitar agua para su
fraguado se le define como un aglomerado hidráulico.
Es obtenido mediante un proceso de fabricación que utiliza principalmente
dos materias primas: una caliza con alto contenido de cal en forma de óxidos
de calcio, y un componente rico en sílice, constituido normalmente por arcilla
o eventualmente por una escoria de alto horno.
El Cemento ser mezclado con agua forma una pasta, que tiene la
propiedad de rigidizarse progresivamente hasta constituir un sólido de
creciente dureza y resistencia.
Estas características son causadas por un proceso físico-químico derivado de
la reacción química del agua con las fases mineralizadas del clínquer y que en
su primera etapa incluye la solución en agua de los compuestos anhídridos
del cemento, formando compuestos hidratados.
Los compuestos del cemento se hidratan a distinta velocidad, iniciándose con
el C3 A, C4 AF, C3 S y C2 S en ese mimo orden.
A Partir de este momento el proceso no es cabalmente conocido, existiendo
teorías que suponen la precipitación de los compuestos hidratados, son la
formación de cristales entreverados entre sí que desarrollan fuerzas de
adherencia, las que producen el endurecimiento de la pasta (teoría cristalidal
de Le Chatelier) o alternativamente por el endurecimiento superficial de un
gel formado a partir de dichos compuestos hidratados (teoría coloidal de
Michaelis), estándose actualmente que el proceso presenta características
mixtas.
El endurecimiento de la pasta de cemento muestra particularmente que son
de interés para el desarrollo de obras de ingeniería:
- La reacción química producida es exotérmica, con desprendimiento de
calor, especialmente en los dos primeros días
- Durante su desarrollo se producen variaciones de volumen del cemento,
de dilatación si el ambiente tiene un alto contenido de humedad o de
contracción si éste es bajo.
Página 1

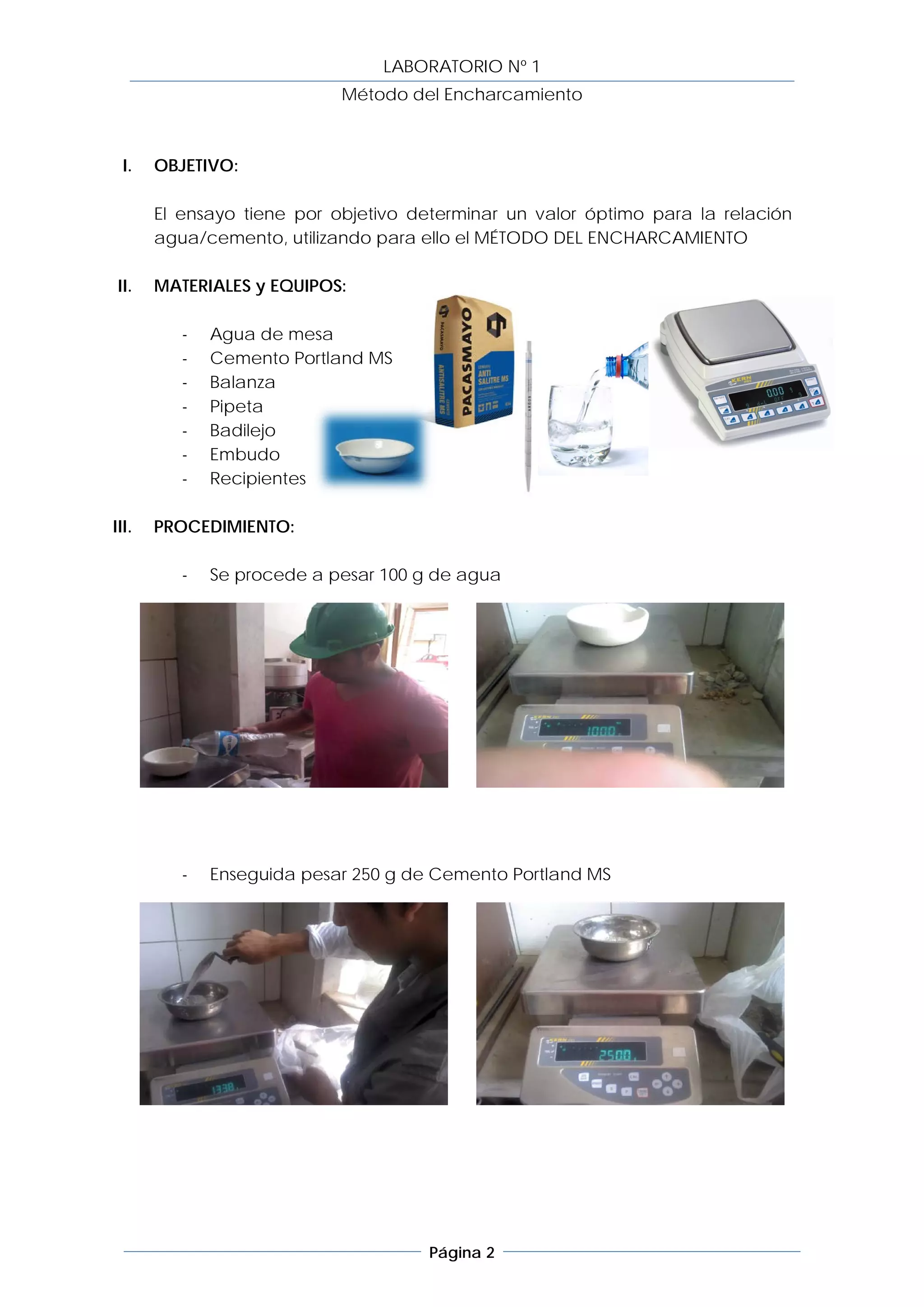

4. LABORATORIO Nº 1
Método del Encharcamiento
I. OBJETIVO:
El ensayo tiene por objetivo determinar un valor óptimo para la relación
agua/cemento, utilizando para ello el MÉTODO DEL ENCHARCAMIENTO
II. MATERIALES y EQUIPOS:
- Agua de mesa
- Cemento Portland MS
- Balanza
- Pipeta
- Badilejo
- Embudo
- Recipientes
III. PROCEDIMIENTO:
- Se procede a pesar 100 g de agua
- Enseguida pesar 250 g de Cemento Portland MS
Página 2

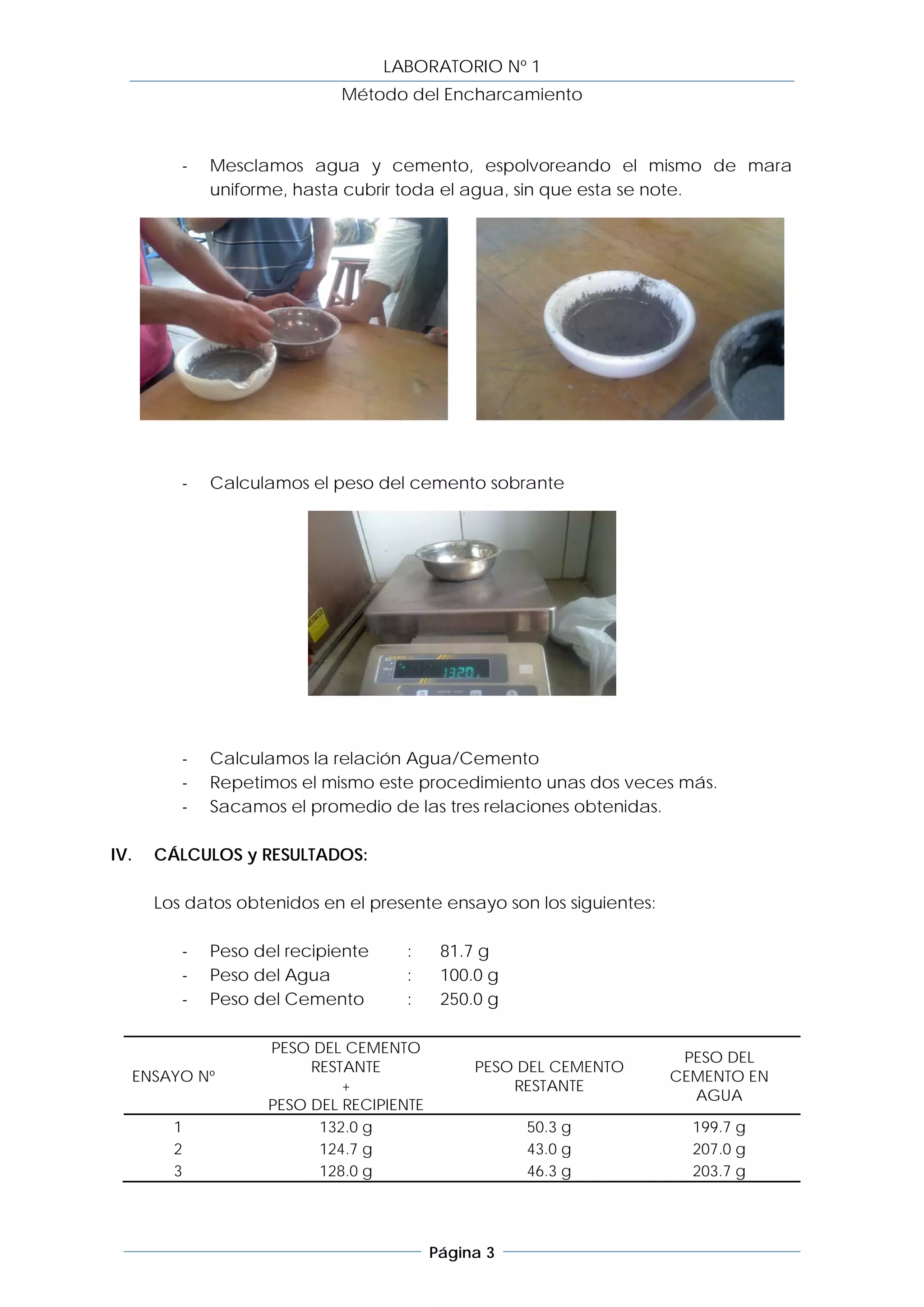

5. LABORATORIO Nº 1
Método del Encharcamiento
- Mesclamos agua y cemento, espolvoreando el mismo de mara
uniforme, hasta cubrir toda el agua, sin que esta se note.
- Calculamos el peso del cemento sobrante
- Calculamos la relación Agua/Cemento
- Repetimos el mismo este procedimiento unas dos veces más.
- Sacamos el promedio de las tres relaciones obtenidas.
IV. CÁLCULOS y RESULTADOS:
Los datos obtenidos en el presente ensayo son los siguientes:
- Peso del recipiente : 81.7 g
- Peso del Agua : 100.0 g
- Peso del Cemento : 250.0 g
PESO DEL CEMENTO
PESO DEL
RESTANTE PESO DEL CEMENTO
ENSAYO Nº CEMENTO EN
+ RESTANTE
AGUA
PESO DEL RECIPIENTE
1 132.0 g 50.3 g 199.7 g
2 124.7 g 43.0 g 207.0 g
3 128.0 g 46.3 g 203.7 g
Página 3

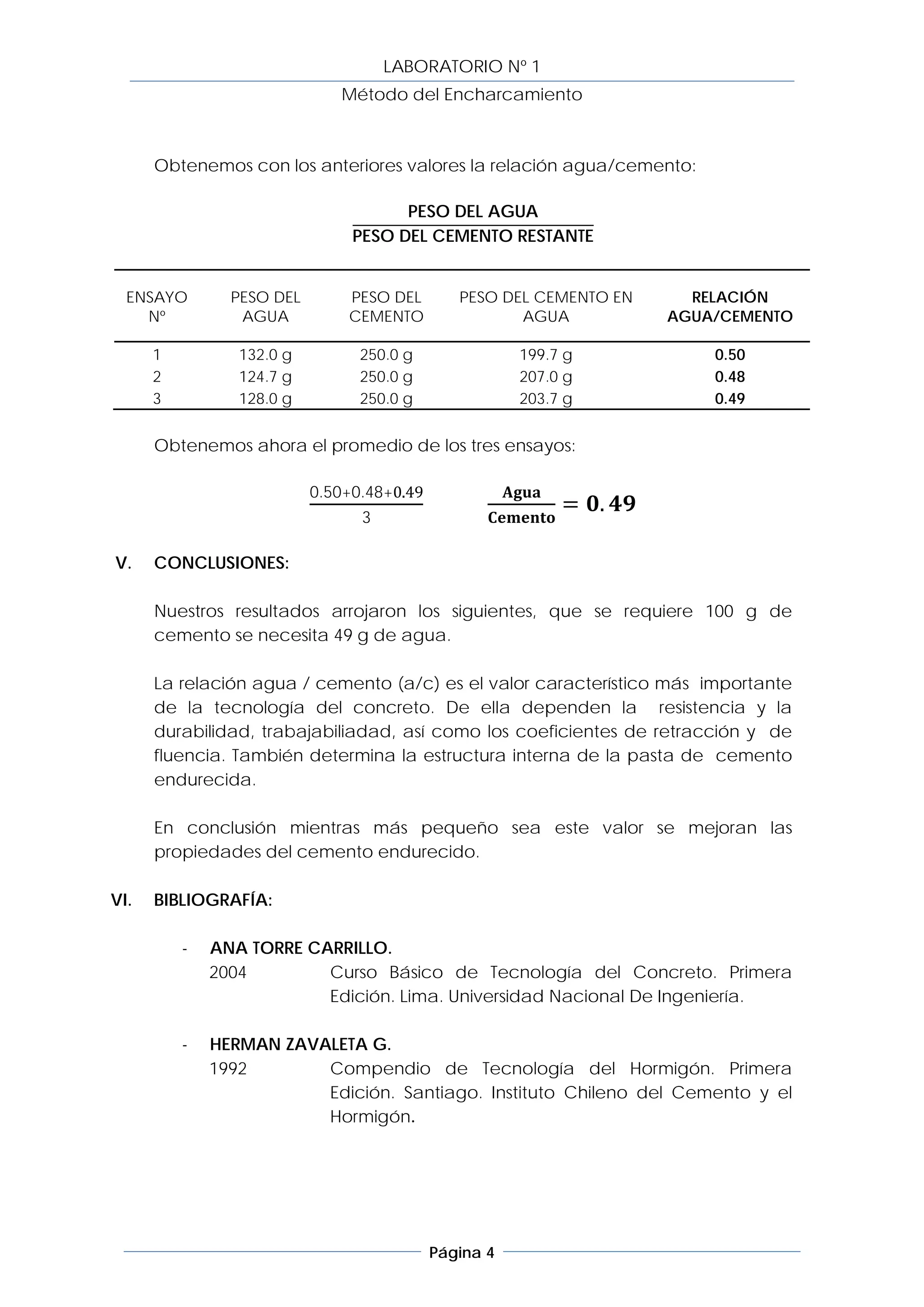

6. LABORATORIO Nº 1
Método del Encharcamiento
Obtenemos con los anteriores valores la relación agua/cemento:
PESO DEL AGUA
PESO DEL CEMENTO RESTANTE
ENSAYO PESO DEL PESO DEL PESO DEL CEMENTO EN RELACIÓN
Nº AGUA CEMENTO AGUA AGUA/CEMENTO
1 132.0 g 250.0 g 199.7 g 0.50
2 124.7 g 250.0 g 207.0 g 0.48
3 128.0 g 250.0 g 203.7 g 0.49
Obtenemos ahora el promedio de los tres ensayos:
= 𝟎. 𝟒𝟗
𝐀𝐠𝐮𝐚
𝐂𝐞𝐦𝐞𝐧𝐭𝐨
0.50+0.48+0.49
3
V. CONCLUSIONES:
Nuestros resultados arrojaron los siguientes, que se requiere 100 g de
cemento se necesita 49 g de agua.
La relación agua / cemento (a/c) es el valor característico más importante
de la tecnología del concreto. De ella dependen la resistencia y la
durabilidad, trabajabiliadad, así como los coeficientes de retracción y de
fluencia. También determina la estructura interna de la pasta de cemento
endurecida.
En conclusión mientras más pequeño sea este valor se mejoran las
propiedades del cemento endurecido.
VI. BIBLIOGRAFÍA:
- ANA TORRE CARRILLO.
2004 Curso Básico de Tecnología del Concreto. Primera
Edición. Lima. Universidad Nacional De Ingeniería.
- HERMAN ZAVALETA G.
1992 Compendio de Tecnología del Hormigón. Primera
Edición. Santiago. Instituto Chileno del Cemento y el
Hormigón.
Página 4

7. ANEXOS
