El documento describe los diagramas de Nassi-Shneiderman, una técnica para la especificación de algoritmos que combina descripciones textuales con representaciones gráficas. Los diagramas de Nassi-Shneiderman representan algoritmos mediante cajas anidadas para subproblemas y símbolos para instrucciones secuenciales, alternativas y repetitivas. El documento también proporciona un ejemplo de cómo especificar un proceso de cliente usando este método.

1. RAINY MARTINEZ DAVILA
MILEIDYS MENCO MARTYINEZ
JENNIFER GILL
ADRIANA ESTRADA ZORACA

2.  Las formas de presentación de algoritmos son:
el pseudocódigo, diagrama de flujo y
diagramas de Nassi/Shneiderman , entre otras

3. •Un diagrama Nassi-Shneiderman es una
representación gráfica de un algoritmo
para programación estructurada.

4. •Los diagramas Nassi-Shneiderman
reflejan esta descomposición de una
forma clara y simple, usando cajas
anidadas para representar
subproblemas.

7.  Los diagramas Nassi-Shneiderman son
una técnica para la especificación de
algoritmos que combina la descripción
textual del pseudocódigo con la
representación gráfica del diagrama de
flujo.

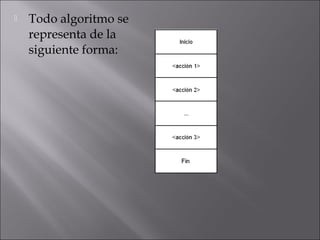

8.  Todo algoritmo se
representa de la
siguiente forma:

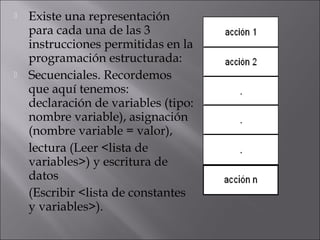

9.  Existe una representación
para cada una de las 3
instrucciones permitidas en la
programación estructurada:
 Secuenciales. Recordemos
que aquí tenemos:
declaración de variables (tipo:
nombre variable), asignación
(nombre variable = valor),
lectura (Leer <lista de
variables>) y escritura de
datos
(Escribir <lista de constantes
y variables>).

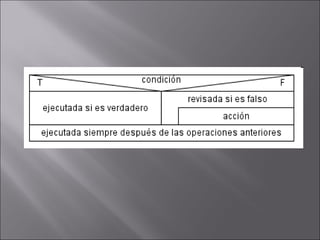

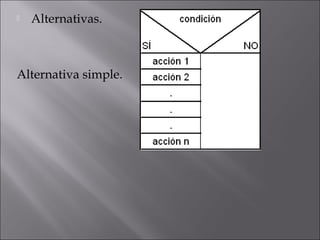

10.  Alternativas.
Alternativa simple.

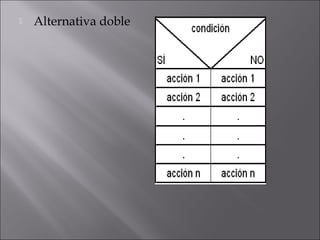

11.  Alternativa doble

13. ESPECIFICACION DE UN PROCESO LLAMADO“CLIENTE”

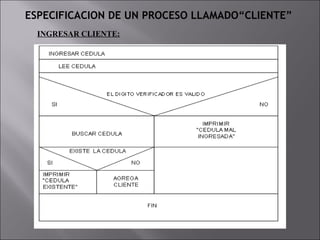

INGRESAR CLIENTE:

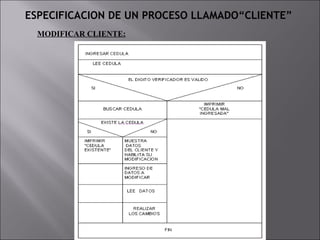

14. ESPECIFICACION DE UN PROCESO LLAMADO“CLIENTE”
MODIFICAR CLIENTE:

15. ESPECIFICACION DE UN PROCESO LLAMADO“CLIENTE”

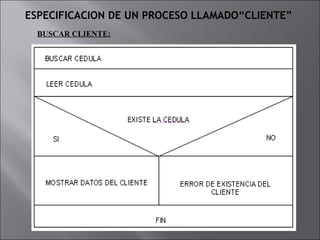

BUSCAR CLIENTE:

16. ESPECIFICACION DE UN PROCESO LLAMADO“CLIENTE”
ELIMINAR CLIENTE:

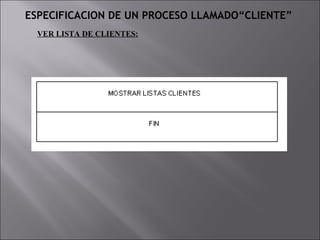

17. ESPECIFICACION DE UN PROCESO LLAMADO“CLIENTE”
VER LISTA DE CLIENTES:
