Este documento describe diferentes tipos de relaciones espaciales y organizaciones espaciales, incluyendo espacios interiores, conexos, contiguos y vinculados. También describe categorías de organización espacial como centralizada, lineal, radial, agrupada y en trama. Finalmente, presenta breves biografías de reconocidos arquitectos como Richard Meier, Luis Barragán, Yugo Nakamura y Walter Gropius.

2. Relaciones
Espaciales
Este capitulo tiene que ver con el
aprovechamiento del espacio y su organización
al hacer planos.

3. • Espacio Interior a Otro
Un espacio capaz de contener a otro
dentro de si.

4. Este espacio cubre como un campo
tridimensional al espacio
interno(contenido).
El espacio interno debe quedar en
el centro del espacio externo
(continente).

5. Si el continente se disminuyera
perdería el efecto de campo
envolvente.
El espacio contenido puede ser:

6. Espacios Conexos:
La relación que los vincula consiste
en que sus campos
correspondientes se ocultan para
generar a su vez una zona espacial
compartida.
La zona que enlaza a los dos
volúmenes puede estar igualmente
compartida por uno y otro.
La zona puede desarrollar su
propia individualidad y unir a los
dos espacios de partida.
• Espacios Conexos y contiguos
El vestíbulo y la recepción son dos espacios conexos, se disponen de tal
manera que sirven de frontera entre el exterior y el interior del centro.

7. Espacios Contiguos:
La continuidad es el
modelo de relación espacial
más frecuente
Permite identificar
claramente los espacios
El grado de continuidad
espacial y visual dependerá
de las características del
plano que los une y los
separa.
El plano divisor puede:
Imitar el acceso físico y
visual entre dos espacios
contiguos.

8. Presentarse como un plano aislado en un simple
volumen espacial
Estar definido por una línea de columnas que
hace posible un alto índice de continuidad
espacial y visual entre ambos espacios.

9. Puede haber un cambio de nivel. Un plano divisor compuesto de muros bajos, provocan mayor continuidad visual
y espacial.

10. • Espacios vinculados por otro común
Son espacios a los que separa cierta distancia y se enlazan o relacionan entre si con
ayuda de un tercer espacio.

15. Palacio Piccolomini,
Pienza, Italia, 1460,
Bernardo Rosselino

16. Casa One- Half (proyecto),
1996, John Hejduk

19. Organización central Organización lineal Organización radial

20. Categorías de organización espacial
Organización agrupada Organización en trama

21. • Organizaciones centralizadas
Composición estable y concentrada, numerosos espacios secundarios.

22. Los espacios secundarios pueden diferir entre sí.
Esquemas circulatorios,
radiales, en bucle o en espiral.
La mayor parte de estos
esquemas finalizan en el
espacio central.

23. • Organizaciones lineales
Serie de espacios, interrelacionados directamente,
enlazados por espacio lineal.
Suele estar compuesta por espacios repetidos, similares
en tamaño, forma, función.

24. La organización lineal es intrínsecamente flexible.

25. • Organizaciones radiales
Combina elementos lineales y
centralizados.
Una organización radial, es de
forma regular.

26. Variedad específica es el modelo de la rueda giratoria.

27. • Organizaciones agrupadas
La organización agrupada se sirve de la proximidad. A menudo consiste en un conjunto de espacios celulares
repetidos que desempeñan funciones parecidas y comparten un rasgo visual común, como puede ser la forma
o la orientación. También puede acoger en su composición espacios que difieran en dimensión , forma y
función, siempre que se interrelacionen por proximidad y por un elemento visual como la simetría o un eje
cualquiera.
Espacios
Recurrentes
Comparten una forma en común Organización
según un eje

28. Agrupación en torno
a una entrada
Agrupación a lo
largo de un recorrido
Recorrido en
lazo

29. Distribución
Centralizada
Distribución agrupada
Interiores en un
espacio

31. • Organizaciones en trama
La trama se crea estableciendo un esquema regular de puntos que definen la intersección de dos conjuntos
de líneas paralelas; al proyectarse en tercera dimensión obtenemos una serie de unidades espacio-
modulares y repetidas.
Una organización en
trama se compone de
unas formas y unos
espacios y sus
interrelaciones están
reguladas por un tipo de
trama o un campo
tridimensional.

34. ALEX TROCHUT
• Es reconocido por su trabajo en
Berlin.
Ha trabajado con:
• Apple
• Nike
• The Rolling Stones
• Adidas
• Coca-Cola
• Starbucks
• Excellence Certificate TDC,
Nueva York, 2005 y 2009
• Illustrative Berlin
Nomination Young
Illustrators Award, Berlín,
2009
• Premio Gràffica, Barcelona,
2013
RECONOCIMIENTOS

37. LUIS BARRAGÁN
Nació en 1902
En 1980 recibió el premio Pritzker.
En 1985 recibió el Premio Jalisco.
En 1987 recibe el Premio Nacional
de Arquitectura
Muere en 1988

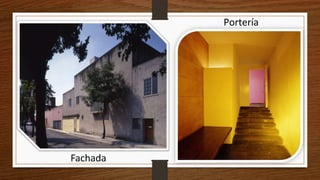

38. Portería

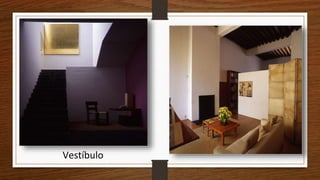

39. Vestíbulo

44. Arquitecto Richard Meier
(Newark, Nueva Yersey 1934)
• Estudio en la Universidad Cornell.
• Viajó por Europa donde conoció a Le Cobusier.
• Trabajó con Skidmore, Owings and Merril y Marcel Beuer.
• En 1963 abrió su propio estudio.
Premios
• En 1984 recibió el premio Pritzker.
• En 1989, medalla de oro, Royal Institute of British Architects.
• En 1997, medalla de oro, Instituto Americano de Arquitectos.
Obras
• Centro Experimental Bronx de Nueva York (1970-1977).
• Museo de Artes Decorativas de Frankfurt (1979-1984).
• Museo de Arte Contemporáneo de Barcelona (1990-1992).

45. Yugo Nakamura
Yugo Nakamura o también llamado Yugop o el Genio del flash es japonés, licenciado en la carrera
de arquitectura civil en Tokio, en 1990 empezó a interesarse por los productos interactivos.
Su estilo se ha convertido en un clásico que sirve como referente si de diseño web actual hablamos.
Yugop ha dado conferencias y mostrado su trabajo en Asia, USA y Europa.
Por mencionar algunas de sus obras han sido mostradas en el centro Pompidou de Paris, en el
Kunstlerhaus de Viena y en el Design Museum de Londres.
Entre los premios a nivel internacional que ha recibido por sus trabajos esta: el premio Leones de
Cannes, Oneshow, Premio Clio y Art Directors Club de NY.
Además de ser diseñador, también es ingeniero y director creativo apasionado para la exploración de
diversas formas de interacción en ambientes digitales.
Estudió Ingeniería, arquitectura y el paisaje del diseño. Después de graduarse, trabajo como
ingeniero especializado en diseño de puentes.
Los factores que rigen su diseño son el movimiento, la naturaleza y los números, que es un gran
avance para la web.
Actualmente con 43 años es uno de los principales diseñadores de Japón, reconocido alrededor del
mundo.

47. “Lo que yo quiero hacer es crear un desorden en mis diseños
partiendo de la falta de lógica simple en las cosas”
Yugo Nakamura

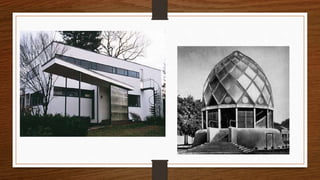

48. Arquitecto Walter Gropius (Alemania 1883-
1969). Este arquitecto y urbanista alemán
trabajó con Peter Behrens. Forma parte del
grupo de arquitectos famosos de la Bauhaus,
de la que fuera fundador en 1919. Escuela
pionera en la enseñanza del diseño. Creía
que los grandes bloques de vivienda eran la
solución a los problemas sociales y
urbanísticos. Era un defensor de la
racionalización en la industria de la
construcción. Algunas de sus obras: Torre
PanAm en New York, Universidad de
Bagdad.
Walter Gropius
Premios: Medalla de Oro del RIBA, Medalla de
Oro del AIA, Premio Goethe
