El documento describe diferentes tipos de diagramas utilizados en el modelado de sistemas, incluyendo diagramas de causa y efecto, casos de uso, clases, objetos, estados, secuencia, componentes, despliegue, colaboración y flujo. Cada diagrama se utiliza para representar una vista diferente de un sistema, como las relaciones entre causas y efectos, la estructura de clases, la interacción de objetos a través del tiempo, y el flujo de un algoritmo. Ejemplos ilustran cada tipo de diagrama.

1. DIAGRAMAS

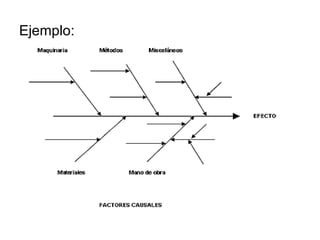

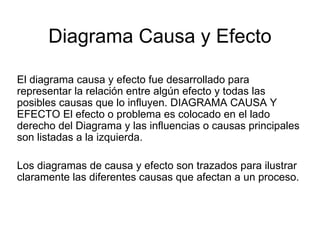

2. Diagrama Causa y Efecto El diagrama causa y efecto fue desarrollado para representar la relación entre algún efecto y todas las posibles causas que lo influyen. DIAGRAMA CAUSA Y EFECTO El efecto o problema es colocado en el lado derecho del Diagrama y las influencias o causas principales son listadas a la izquierda. Los diagramas de causa y efecto son trazados para ilustrar claramente las diferentes causas que afectan a un proceso.

3. Ejemplo:

4. Diagramas de Casos de Uso En el Lenguaje de Modelado Unificado, un diagrama de casos de uso es una especie de diagrama de comportamiento. El Lenguaje de Modelado Unificado define una notación gráfica para representar casos de uso llamada modelo de casos de uso. UML no define estándares para que el formato escrito describa los casos de uso, y así mucha gente no entiende que esta notación gráfica define la naturaleza de un caso de uso; sin embargo una notación gráfica puede solo dar una vista general simple de un caso de uso o un conjunto de casos de uso. Los diagramas de casos de uso son a menudo confundidos con los casos de uso. Mientras los dos conceptos están relacionados, los casos de uso son mucho más detallados que los diagramas de casos de uso.

5. Ejemplo:

6. Diagrama de Clases Un diagrama de clases es un tipo de diagrama estático que describe la estructura de un sistema mostrando sus clases, atributos y las relaciones entre ellos. Los diagramas de clases son utilizados durante el proceso de análisis y diseño de los sistemas, donde se crea el diseño conceptual de la información que se manejará en el sistema, y los componentes que se encargaran del funcionamiento y la relación entre uno y otro. Representación de: - Requerimientos en entidades y actuaciones. - La arquitectura conceptual de un dominio - Soluciones de diseño en una arquitectura - Componentes de software orientados a objetos

7. Ejemplo:

8. Diagrama de Objetos Los diagramas de objetos son utilizados durante el proceso de Análisis y Diseño de los sistemas informáticos en la metodología UML. Se puede considerar un caso especial de un diagrama de clases en el que se muestran instancias específicas de clases (objetos) en un momento particular del sistema. Los diagramas de objetos utilizan un subconjunto de los elementos de un diagrama de clase. Los diagramas de objetos no muestran la multiplicidad ni los roles, aunque su notación es similar a los diagramas de clase.

9. Ejemplo:

10. Diagrama de Estados En UML, un diagrama de estados es un diagrama utilizado para identificar cada una de las rutas o caminos que puede tomar un flujo de información luego de ejecutarse cada proceso. Permite identificar bajo qué argumentos se ejecuta cada uno de los procesos y en qué momento podrían tener una variación. El diagrama de estados permite visualizar de una forma secuencial la ejecución de cada uno de los procesos.

11. Ejemplo:

12. Diagrama de Secuencia Un diagrama de secuencia muestra la interacción de un conjunto de objetos en una aplicación a través del tiempo y se modela para cada método de la clase. Mientras que el diagrama de casos de uso permite el modelado de una vista Business del escenario, el diagrama de secuencia contiene detalles de implementación del escenario, incluyendo los objetos y clases que se usan para implementar el escenario, y mensajes intercambiados entre los objetos.

13. Ejemplo:

14. Diagrama de Componentes Un diagrama de componentes representa cómo un sistema de software es dividido en componentes y muestra las dependencias entre estos componentes. Los componentes físicos incluyen archivos, cabeceras, bibliotecas compartidas, módulos, ejecutables, o paquetes. Los diagramas de Componentes prevalecen en el campo de la arquitectura de software pero pueden ser usados para modelar y documentar cualquier arquitectura de sistema.

15. Ejemplo:

16. Diagrama de Despliegue El Diagrama de Despliegue es un tipo de diagrama del Lenguaje Unificado de Modelado que se utiliza para modelar el hardware utilizado en las implementaciones de sistemas y las relaciones entre sus componentes. Los elementos usados por este tipo de diagrama son nodos (representados como un prisma), componentes (representados como una caja rectangular con dos protuberancias del lado izquierdo) y asociaciones. La mayoría de las veces el modelado de la vista de despliegue implica modelar la topología del hardware sobre el que se ejecuta el sistema.

17. Ejemplo:

18. Diagrama de Colaboración Un diagrama de colaboración en las versiones de UML 1.x es esencialmente un diagrama que muestra interacciones organizadas alrededor de los roles. A diferencia de los diagramas de secuencia, los diagramas de comunicación muestran explícitamente las relaciones de los roles. Por otra parte, un diagrama de comunicación no muestra el tiempo como una dimensión aparte, por lo que resulta necesario etiquetar con números de secuencia tanto la secuencia de mensajes como los hilos concurrentes.

19. Ejemplo:

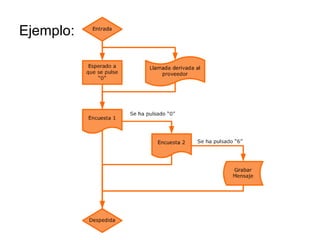

20. Diagrama de Flujo Un diagrama de flujo es una representación gráfica de un algoritmo. Se utiliza en disciplinas como la programación, la economía, los procesos industriales y la psicología cognitiva. Estos diagramas utilizan símbolos con significados bien definidos que representan los pasos del algoritmo, y representan el flujo de ejecución mediante flechas que conectan los puntos de inicio y de término.

21. Ejemplo:
