Los diagramas de interacción modelan el comportamiento dinámico del sistema a través de la interacción entre objetos mediante mensajes. Existen dos tipos principales: diagramas de secuencia, que enfatizan el orden temporal de los mensajes, y diagramas de colaboración, que enfatizan la estructura de los objetos participantes.

1. Diagramas De Interacción Análisis y Diseño Orientado a Objetos Septiembre 2005

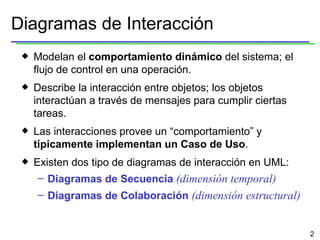

2. Diagramas de Interacción Modelan el comportamiento dinámico del sistema; el flujo de control en una operación. Describe la interacción entre objetos; los objetos interactúan a través de mensajes para cumplir ciertas tareas. Las interacciones provee un “comportamiento” y típicamente implementan un Caso de Uso . Existen dos tipo de diagramas de interacción en UML: Diagramas de Secuencia (dimensión temporal) Diagramas de Colaboración (dimensión estructural)

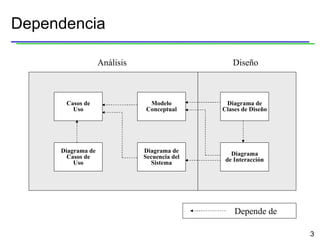

3. Dependencia Casos de Uso Diagrama de Casos de Uso Modelo Conceptual Diagrama de Secuencia del Sistema Diagrama de Clases de Diseño Diagrama de Interacción Depende de Análisis Diseño

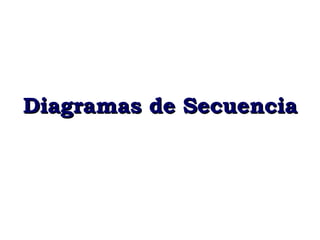

4. Diagramas de Secuencia

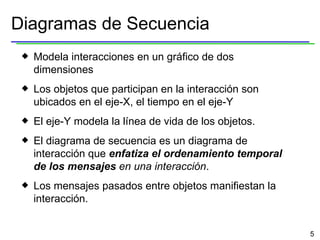

5. Diagramas de Secuencia Modela interacciones en un gráfico de dos dimensiones Los objetos que participan en la interacción son ubicados en el eje-X, el tiempo en el eje-Y El eje-Y modela la línea de vida de los objetos. El diagrama de secuencia es un diagrama de interacción que enfatiza el ordenamiento temporal de los mensajes en una interacción . Los mensajes pasados entre objetos manifiestan la interacción.

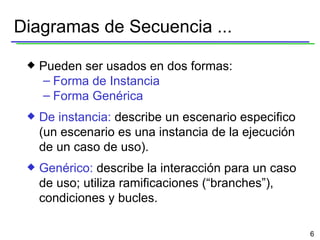

6. Diagramas de Secuencia ... Pueden ser usados en dos formas: Forma de Instancia Forma Genérica De instancia: describe un escenario especifico (un escenario es una instancia de la ejecución de un caso de uso). Genérico: describe la interacción para un caso de uso; utiliza ramificaciones (“branches”), condiciones y bucles.

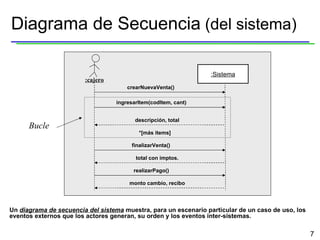

7. Diagrama de Secuencia (del sistema) :Sistema *[más items] :cajero Un diagrama de secuencia del sistema muestra, para un escenario particular de un caso de uso, los eventos externos que los actores generan, su orden y los eventos inter-sistemas. Bucle crearNuevaVenta() descripción, total ingresarItem(codItem, cant) finalizarVenta() total con imptos. realizarPago() monto cambio, recibo

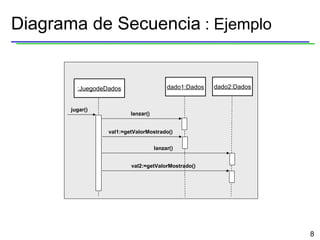

8. Diagrama de Secuencia : Ejemplo :JuegodeDados dado1:Dados dado2:Dados jugar() lanzar() val1:=getValorMostrado() lanzar() val2:=getValorMostrado()

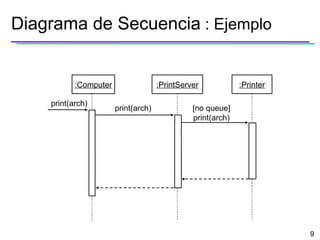

9. Diagrama de Secuencia : Ejemplo :Computer :PrintServer :Printer print(arch) print(arch) [no queue] print(arch)

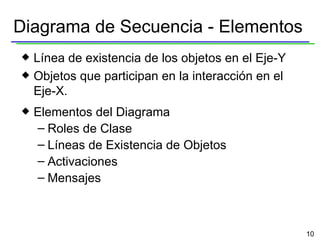

10. Diagrama de Secuencia - Elementos Línea de existencia de los objetos en el Eje-Y Objetos que participan en la interacción en el Eje-X. Elementos del Diagrama Roles de Clase Líneas de Existencia de Objetos Activaciones Mensajes

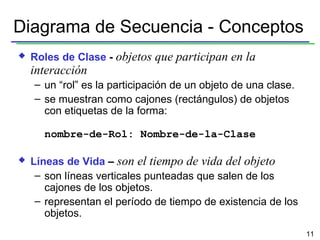

11. Diagrama de Secuencia - Conceptos Roles de Clase - objetos que participan en la interacción un “rol” es la participación de un objeto de una clase. se muestran como cajones (rectángulos) de objetos con etiquetas de la forma: nombre-de-Rol: Nombre-de-la-Clase Líneas de Vida – son el tiempo de vida del objeto son líneas verticales punteadas que salen de los cajones de los objetos. representan el período de tiempo de existencia de los objetos.

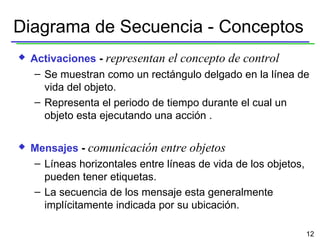

12. Diagrama de Secuencia - Conceptos Activaciones - representan el concepto de control Se muestran como un rectángulo delgado en la línea de vida del objeto. Representa el periodo de tiempo durante el cual un objeto esta ejecutando una acción . Mensajes - comunicación entre objetos Líneas horizontales entre líneas de vida de los objetos, pueden tener etiquetas. La secuencia de los mensaje esta generalmente implícitamente indicada por su ubicación.

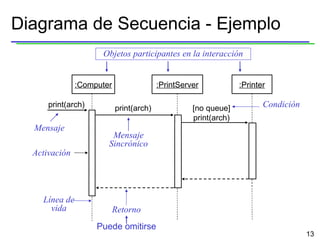

13. Diagrama de Secuencia - Ejemplo :Computer :PrintServer :Printer print(arch) print(arch) [no queue] print(arch) Mensaje Línea de vida Activación Mensaje Sincrónico Retorno Condición Objetos participantes en la interacción Puede omitirse

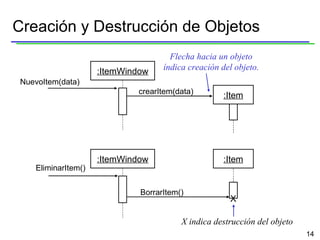

14. Creación y Destrucción de Objetos :ItemWindow :Item NuevoItem(data) crearItem(data) Flecha hacia un objeto índica creación del objeto. :ItemWindow :Item EliminarItem() BorrarItem() X X indica destrucción del objeto

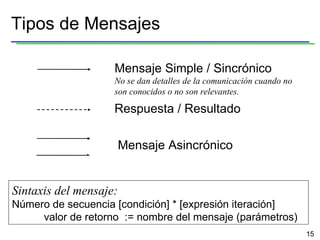

15. Tipos de Mensajes Mensaje Simple / Sincrónico No se dan detalles de la comunicación cuando no son conocidos o no son relevantes. Mensaje Asincrónico Sintaxis del mensaje: Número de secuencia [condición] * [expresión iteración] valor de retorno := nombre del mensaje (parámetros) Respuesta / Resultado

16. Ramificaciones (“Branching”) a1:ClaseA b1:ClaseB Una ramificación es mostrada por múltiples mensaje que abandonan un mismo punto, cada una etiquetada con una condición Si las condiciones son mutuamente excluyentes representan condiciones ; de otra manera representan concurrencia. :ClaseC [x>0] Op1() X [x<0] Op1()

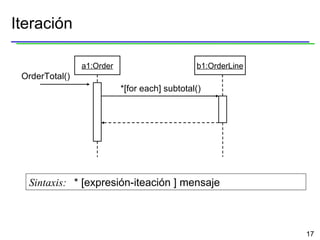

17. Iteración a1:Order b1:OrderLine Sintaxis: * [expresión-iteación ] mensaje *[for each] subtotal() OrderTotal()

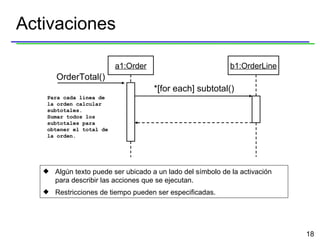

18. Activaciones Para cada línea de la orden calcular subtotales. Sumar todos los subtotales para obtener el total de la orden. Algún texto puede ser ubicado a un lado del símbolo de la activación para describir las acciones que se ejecutan. Restricciones de tiempo pueden ser especificadas. a1:Order b1:OrderLine *[for each] subtotal() OrderTotal()

20. Diagramas de Colaboración

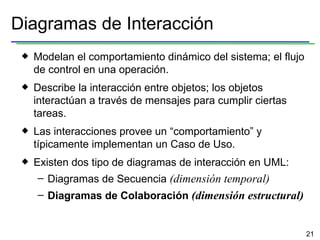

21. Diagramas de Interacción Modelan el comportamiento dinámico del sistema; el flujo de control en una operación. Describe la interacción entre objetos; los objetos interactúan a través de mensajes para cumplir ciertas tareas. Las interacciones provee un “comportamiento” y típicamente implementan un Caso de Uso. Existen dos tipo de diagramas de interacción en UML: Diagramas de Secuencia (dimensión temporal) Diagramas de Colaboración (dimensión estructural)

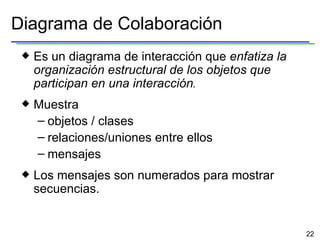

22. Diagrama de Colaboración Es un diagrama de interacción que enfatiza la organización estructural de los objetos que participan en una interacción . Muestra objetos / clases relaciones/uniones entre ellos mensajes Los mensajes son numerados para mostrar secuencias.

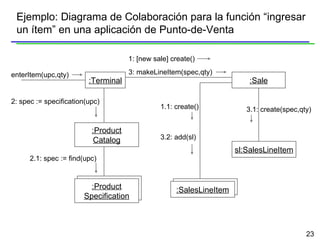

23. Ejemplo: Diagrama de Colaboración para la función “ingresar un ítem” en una aplicación de Punto-de-Venta :Terminal 3: makeLineItem(spec,qty) enterItem(upc,qty) sl:SalesLineItem :Sale 2: spec := specification(upc) :SalesLineItem :Product Specification :Product Catalog 1: [new sale] create() 3.1: create(spec,qty) 1.1: create() 2.1: spec := find(upc) 3.2: add(sl)

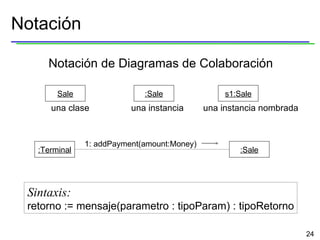

24. Notación :Terminal :Sale Sintaxis: retorno := mensaje(parametro : tipoParam) : tipoRetorno Notación de Diagramas de Colaboración 1: addPayment(amount:Money) Sale una clase :Sale una instancia s1:Sale una instancia nombrada

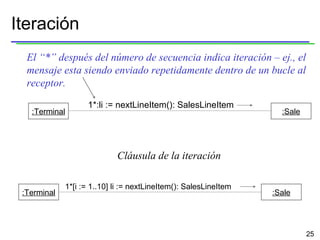

25. Iteración :Terminal :Sale :Terminal :Sale El “*” después del número de secuencia indica iteración – ej., el mensaje esta siendo enviado repetidamente dentro de un bucle al receptor. 1*:li := nextLineItem(): SalesLineItem 1*[i := 1..10] li := nextLineItem(): SalesLineItem Cláusula de la iteración

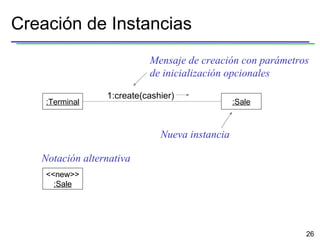

26. Creación de Instancias :Terminal :Sale <<new>> :Sale Notación alternativa 1:create(cashier) Mensaje de creación con parámetros de inicialización opcionales Nueva instancia

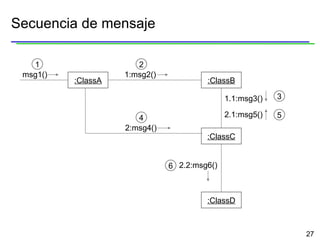

27. Secuencia de mensaje :ClassA :ClassB 1:msg2() :ClassC :ClassD msg1() 1.1:msg3() 2.1:msg5() 2:msg4() 2.2:msg6() 1 2 3 4 5 6

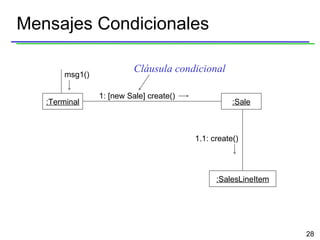

28. Mensajes Condicionales :Terminal :Sale :SalesLineItem 1: [new Sale] create() msg1() 1.1: create() Cláusula condicional

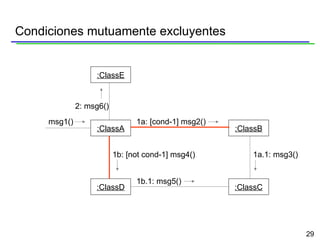

29. Condiciones mutuamente excluyentes :ClassE :ClassA :ClassD :ClassB :ClassC 1b: [not cond-1] msg4() 1a: [cond-1] msg2() msg1() 2: msg6() 1b.1: msg5() 1a.1: msg3()

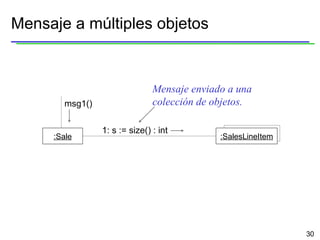

30. Mensaje a múltiples objetos :Sale :SalesLineItem msg1() 1: s := size() : int Mensaje enviado a una colección de objetos.

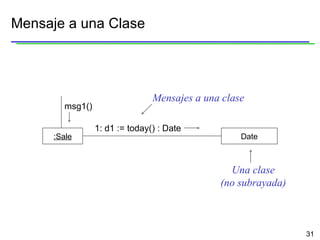

31. Mensaje a una Clase :Sale Date msg1() Mensajes a una clase Una clase (no subrayada) 1: d1 := today() : Date
