Este documento presenta información sobre geomorfología, incluyendo definiciones, objetivos, conceptos fundamentales, aplicaciones y tipos de mapas geomorfológicos. Explica que la geomorfología estudia las formas de la superficie terrestre y cómo son el resultado de procesos geológicos internos y externos que operan a lo largo del tiempo sobre la estructura geológica. También describe los pasos para la construcción de mapas geomorfológicos detallados.

1. Geomorfología

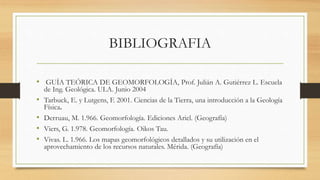

2. BIBLIOGRAFIA
• GUÍA TEÓRICA DE GEOMORFOLOGÍA, Prof. Julián A. Gutiérrez L. Escuela
de Ing. Geológica. ULA. Junio 2004
• Tarbuck, E. y Lutgens, F. 2001. Ciencias de la Tierra, una introducción a la Geología
Física.
• Derruau, M. 1.966. Geomorfología. Ediciones Ariel. (Geografía)
• Viers, G. 1.978. Geomorfología. Oikos Tau.
• Vivas. L. 1.966. Los mapas geomorfológicos detallados y su utilización en el
aprovechamiento de los recursos naturales. Mérida. (Geografía)

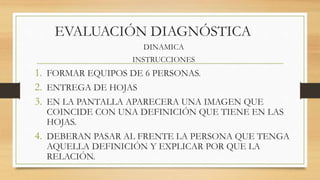

3. EVALUACIÓN DIAGNÓSTICA
DINAMICA
INSTRUCCIONES
1. FORMAR EQUIPOS DE 6 PERSONAS.
2. ENTREGA DE HOJAS
3. EN LA PANTALLA APARECERA UNA IMAGEN QUE
COINCIDE CON UNA DEFINICIÓN QUE TIENE EN LAS
HOJAS.
4. DEBERAN PASAR AL FRENTE LA PERSONA QUE TENGA
AQUELLA DEFINICIÓN Y EXPLICAR POR QUE LA
RELACIÓN.

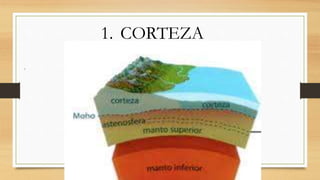

4. 1. CORTEZA
2. CICLO DE ROCA
3. CRATER
4. CALDERA
5. CUENCA
6. FACIE
.

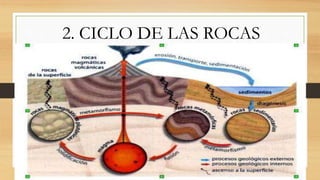

5. 2. CICLO DE LAS ROCAS
1. CRATER
2. CALDERA
3. CUENCA
4. FACIE
.

6. 3. CRATER
1. CALDERA
2. CUENCA
3. FACIE
.

7. 4. CALDERA
1. CUENCA
2. FACIE.

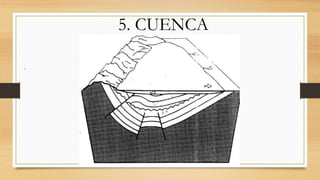

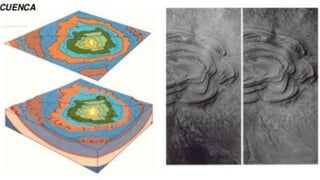

8. 5. CUENCA
.

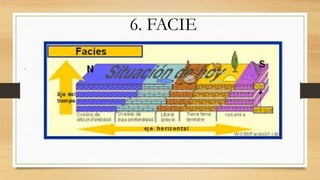

9. 6. FACIE
.

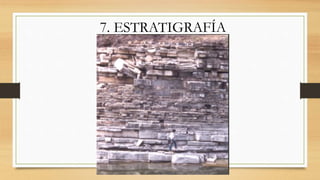

10. 7. ESTRATIGRAFÍA

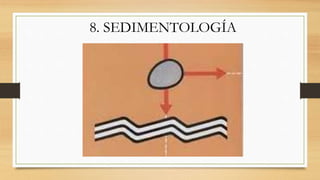

11. 8. SEDIMENTOLOGÍA

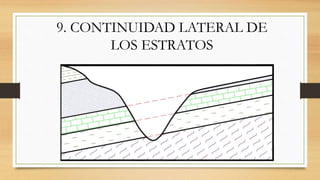

12. 9. CONTINUIDAD LATERAL DE
LOS ESTRATOS

13. 10. GEOLOGÍA

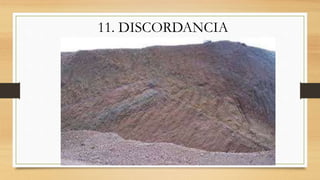

14. 11. DISCORDANCIA

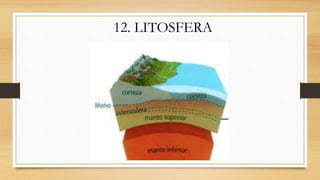

15. 12. LITOSFERA

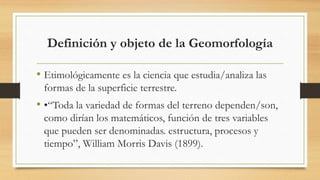

16. Definición y objeto de la Geomorfología
• Etimológicamente es la ciencia que estudia/analiza las
formas de la superficie terrestre.
• •“Toda la variedad de formas del terreno dependen/son,
como dirían los matemáticos, función de tres variables
que pueden ser denominadas. estructura, procesos y
tiempo”, William Morris Davis (1899).

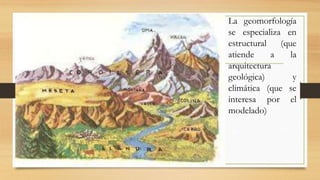

18. • La geomorfología
se especializa en
estructural (que
atiende a la
arquitectura
geológica) y
climática (que se
interesa por el
modelado)

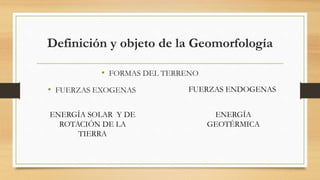

19. Definición y objeto de la Geomorfología
• FORMAS DEL TERRENO
• FUERZAS EXOGENAS FUERZAS ENDOGENAS
ENERGÍA SOLAR Y DE
ROTACIÓN DE LA
TIERRA
ENERGÍA
GEOTÉRMICA

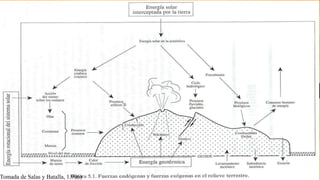

20. Tomada de Salas y Batalla, 1.996)

21. Intervienen procesos geológicos externos: meteorización, erosión, transporte y
sedimentación.
Procesos geológicos internos: orogénesis, vulcanismo, tectónica, sismos,
gliptogénesis.
ACTIVIDAD
ELABORAR UN DIBUJO QUE REPRESENTE LOS PROCESOS GEOLOGICOS
EXTERNOS E INTERNOS.
FORMACION DEL RELIEVE TERRESTRE

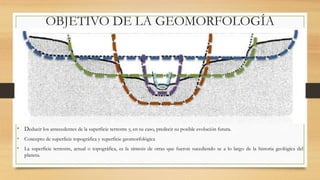

22. OBJETIVO DE LA GEOMORFOLOGÍA
• Deducir los antecedentes de la superficie terrestre y, en su caso, predecir su posible evolución futura.
• Concepto de superficie topográfica y superficie geomorfológica
• La superficie terrestre, actual o topográfica, es la síntesis de otras que fueron sucediendo se a lo largo de la historia geológica del
planeta.

23. Los cuatro conceptos
fundamentales de la
Geomorfología
1.La forma /formas
(geometría o relieve).
2.Estructura (litología,
tectónica, vulcanismo,
etc).
3.Procesos(acciones
modeladoras).
4.Tiempo(cronología).

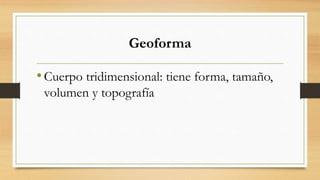

24. Geoforma
•Cuerpo tridimensional: tiene forma, tamaño,
volumen y topografía

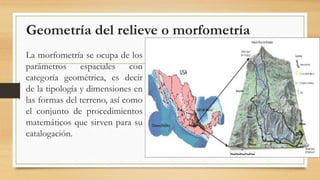

25. Geometría del relieve o morfometría
La morfometría se ocupa de los
parámetros espaciales con
categoría geométrica, es decir
de la tipología y dimensiones en
las formas del terreno, así como
el conjunto de procedimientos
matemáticos que sirven para su
catalogación.

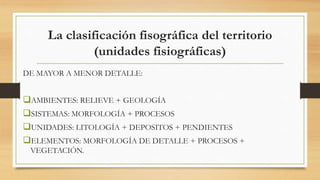

26. La clasificación fisográfica del territorio
(unidades fisiográficas)
DE MAYOR A MENOR DETALLE:
AMBIENTES: RELIEVE + GEOLOGÍA
SISTEMAS: MORFOLOGÍA + PROCESOS
UNIDADES: LITOLOGÍA + DEPOSITOS + PENDIENTES
ELEMENTOS: MORFOLOGÍA DE DETALLE + PROCESOS +
VEGETACIÓN.

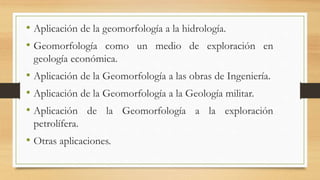

27. • Aplicación de la geomorfología a la hidrología.
• Geomorfología como un medio de exploración en
geología económica.
• Aplicación de la Geomorfología a las obras de Ingeniería.
• Aplicación de la Geomorfología a la Geología militar.
• Aplicación de la Geomorfología a la exploración
petrolífera.
• Otras aplicaciones.

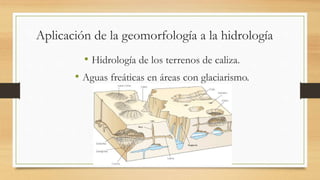

28. Aplicación de la geomorfología a la hidrología
• Hidrología de los terrenos de caliza.
• Aguas freáticas en áreas con glaciarismo.

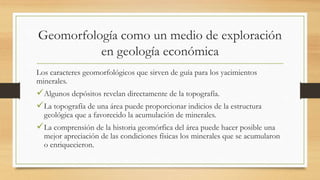

29. Geomorfología como un medio de exploración
en geología económica
Los caracteres geomorfológicos que sirven de guía para los yacimientos
minerales.
Algunos depósitos revelan directamente de la topografía.
La topografía de una área puede proporcionar indicios de la estructura
geológica que a favorecido la acumulación de minerales.
La comprensión de la historia geomórfica del área puede hacer posible una
mejor apreciación de las condiciones físicas los minerales que se acumularon
o enriquecieron.

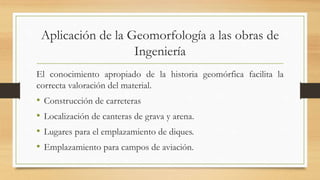

30. Aplicación de la Geomorfología a las obras de
Ingeniería
El conocimiento apropiado de la historia geomórfica facilita la
correcta valoración del material.
• Construcción de carreteras
• Localización de canteras de grava y arena.
• Lugares para el emplazamiento de diques.
• Emplazamiento para campos de aviación.

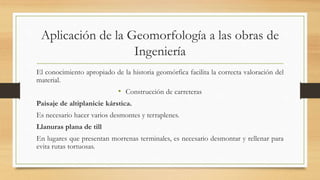

31. Aplicación de la Geomorfología a las obras de
Ingeniería
El conocimiento apropiado de la historia geomórfica facilita la correcta valoración del
material.
• Construcción de carreteras
Paisaje de altiplanicie kárstica.
Es necesario hacer varios desmontes y terraplenes.
Llanuras plana de till
En lugares que presentan morrenas terminales, es necesario desmontar y rellenar para
evita rutas tortuosas.

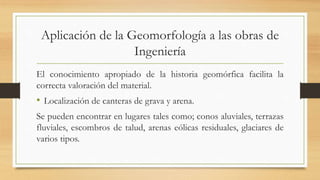

32. Aplicación de la Geomorfología a las obras de
Ingeniería
El conocimiento apropiado de la historia geomórfica facilita la
correcta valoración del material.
• Localización de canteras de grava y arena.
Se pueden encontrar en lugares tales como; conos aluviales, terrazas
fluviales, escombros de talud, arenas eólicas residuales, glaciares de
varios tipos.

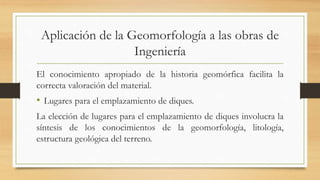

33. Aplicación de la Geomorfología a las obras de
Ingeniería
El conocimiento apropiado de la historia geomórfica facilita la
correcta valoración del material.
• Lugares para el emplazamiento de diques.
La elección de lugares para el emplazamiento de diques involucra la
síntesis de los conocimientos de la geomorfología, litología,
estructura geológica del terreno.

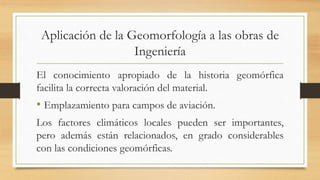

35. Aplicación de la Geomorfología a las obras de
Ingeniería
El conocimiento apropiado de la historia geomórfica
facilita la correcta valoración del material.
• Emplazamiento para campos de aviación.
Los factores climáticos locales pueden ser importantes,
pero además están relacionados, en grado considerables
con las condiciones geomórficas.

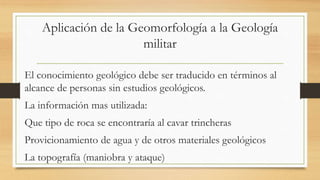

36. Aplicación de la Geomorfología a la Geología
militar
El conocimiento geológico debe ser traducido en términos al
alcance de personas sin estudios geológicos.
La información mas utilizada:
Que tipo de roca se encontraría al cavar trincheras
Provicionamiento de agua y de otros materiales geológicos
La topografía (maniobra y ataque)

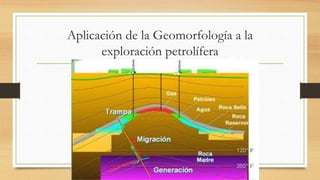

37. Aplicación de la Geomorfología a la
exploración petrolífera

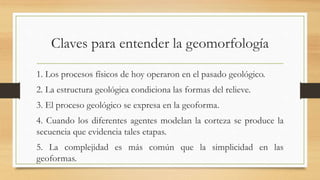

38. Claves para entender la geomorfología
1. Los procesos físicos de hoy operaron en el pasado geológico.
2. La estructura geológica condiciona las formas del relieve.
3. El proceso geológico se expresa en la geoforma.
4. Cuando los diferentes agentes modelan la corteza se produce la
secuencia que evidencia tales etapas.
5. La complejidad es más común que la simplicidad en las
geoformas.

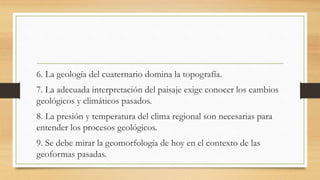

39. 6. La geología del cuaternario domina la topografía.
7. La adecuada interpretación del paisaje exige conocer los cambios
geológicos y climáticos pasados.
8. La presión y temperatura del clima regional son necesarias para
entender los procesos geológicos.
9. Se debe mirar la geomorfología de hoy en el contexto de las
geoformas pasadas.

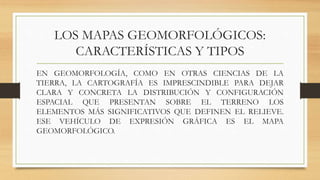

40. LOS MAPAS GEOMORFOLÓGICOS:
CARACTERÍSTICAS Y TIPOS
EN GEOMORFOLOGÍA, COMO EN OTRAS CIENCIAS DE LA
TIERRA, LA CARTOGRAFÍA ES IMPRESCINDIBLE PARA DEJAR
CLARA Y CONCRETA LA DISTRIBUCIÓN Y CONFIGURACIÓN
ESPACIAL QUE PRESENTAN SOBRE EL TERRENO LOS
ELEMENTOS MÁS SIGNIFICATIVOS QUE DEFINEN EL RELIEVE.
ESE VEHÍCULO DE EXPRESIÓN GRÁFICA ES EL MAPA
GEOMORFOLÓGICO.

41. Mapa Geomorfológico
REPRESENTAN TRAMAS, COLORES Y SÍMBOLOS EL RELIEVE DE
UN ÁREA CONCRETA EN LA SUPERFICIE TERRESTRE,
CONTINENTAL U OCEÁNICA.
SE TRATA DE MAPAS DETALLADOS CON CONTENIDO
MORFOMÉTRICO, MORFOGRÁFICOS Y MORFOGENÉTICOS Y
MORFOCRONOLÓGICOS.

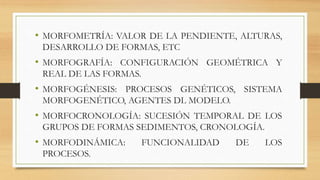

42. • MORFOMETRÍA: VALOR DE LA PENDIENTE, ALTURAS,
DESARROLLO DE FORMAS, ETC
• MORFOGRAFÍA: CONFIGURACIÓN GEOMÉTRICA Y
REAL DE LAS FORMAS.
• MORFOGÉNESIS: PROCESOS GENÉTICOS, SISTEMA
MORFOGENÉTICO, AGENTES DL MODELO.
• MORFOCRONOLOGÍA: SUCESIÓN TEMPORAL DE LOS
GRUPOS DE FORMAS SEDIMENTOS, CRONOLOGÍA.
• MORFODINÁMICA: FUNCIONALIDAD DE LOS
PROCESOS.

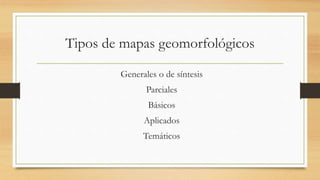

43. Tipos de mapas geomorfológicos
Generales o de síntesis
Parciales
Básicos
Aplicados
Temáticos

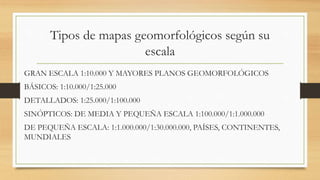

49. Tipos de mapas geomorfológicos según su
escala
GRAN ESCALA 1:10.000 Y MAYORES PLANOS GEOMORFOLÓGICOS
BÁSICOS: 1:10.000/1:25.000
DETALLADOS: 1:25.000/1:100.000
SINÓPTICOS: DE MEDIA Y PEQUEÑA ESCALA 1:100.000/1:1.000.000
DE PEQUEÑA ESCALA: 1:1.000.000/1:30.000.000, PAÍSES, CONTINENTES,
MUNDIALES

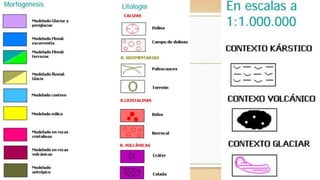

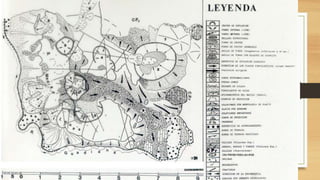

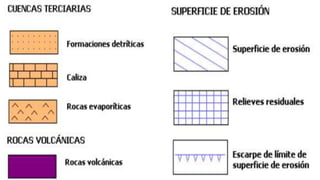

50. La leyenda: los colores
Zócalo paleozoico= Rosado con tramas en blanco
Cadenas alpinas= Naranja con tramas en blanco
Cuencas sedimentarias= Ocre con tramas en negro
Rocas volcánicas= Morado con tramas en negro
Rocas cristalinas= Rojo claro con tramas en rojo carmesí
Modelado antrópico= Marrón verdoso

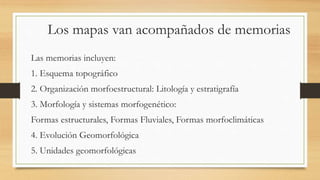

53. Los mapas van acompañados de memorias
Las memorias incluyen:
1. Esquema topográfico
2. Organización morfoestructural: Litología y estratigrafía
3. Morfología y sistemas morfogenético:
Formas estructurales, Formas Fluviales, Formas morfoclimáticas
4. Evolución Geomorfológica
5. Unidades geomorfológicas

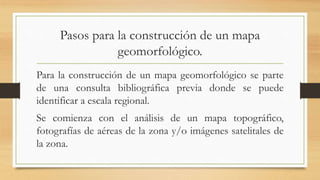

54. Pasos para la construcción de un mapa
geomorfológico.
Para la construcción de un mapa geomorfológico se parte
de una consulta bibliográfica previa donde se puede
identificar a escala regional.
Se comienza con el análisis de un mapa topográfico,

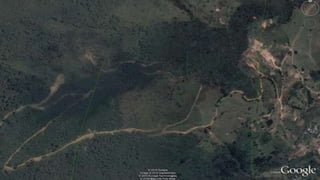

fotografías de aéreas de la zona y/o imágenes satelitales de
la zona.

56. Luego se realiza una fotointerpretación o un análisis digital
de imágenes satélites, donde se busca hacer una separación
de unidades morfológicas homogéneas, identificación de
procesos en la zona, identificar geometría de los drenajes u
otros parámetros que se consideren necesarios en el trabajo,
etc.
A partir de estos análisis y la bibliografía previa, se
estipulan entonces las unidades que se van a cartografiar
(filos, lomos, vaguadas, valles profundos, colinas baja
pendiente, etc.) en el mapa.

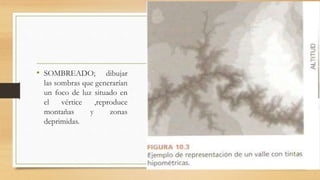

57. • SOMBREADO; dibujar
las sombras que generarían
un foco de luz situado en
el vértice ,reproduce
montañas y zonas
deprimidas.

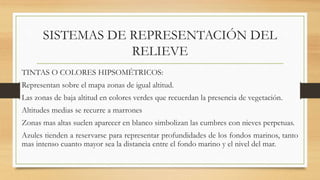

58. SISTEMAS DE REPRESENTACIÓN DEL
RELIEVE
TINTAS O COLORES HIPSOMÉTRICOS:
Representan sobre el mapa zonas de igual altitud.
Las zonas de baja altitud en colores verdes que recuerdan la presencia de vegetación.
Altitudes medias se recurre a marrones
Zonas mas altas suelen aparecer en blanco simbolizan las cumbres con nieves perpetuas.
Azules tienden a reservarse para representar profundidades de los fondos marinos, tanto
mas intenso cuanto mayor sea la distancia entre el fondo marino y el nivel del mar.

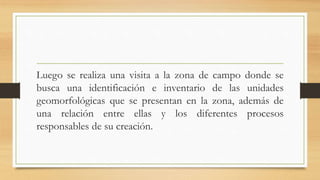

64. Luego se realiza una visita a la zona de campo donde se
busca una identificación e inventario de las unidades
geomorfológicas que se presentan en la zona, además de
una relación entre ellas y los diferentes procesos
responsables de su creación.

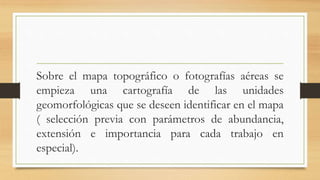

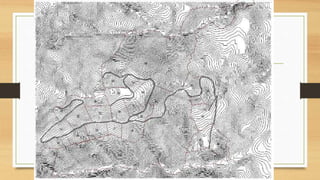

65. Sobre el mapa topográfico o fotografías aéreas se
empieza una cartografía de las unidades
geomorfológicas que se deseen identificar en el mapa
( selección previa con parámetros de abundancia,
extensión e importancia para cada trabajo en
especial).
