El documento presenta información sobre el dibujo técnico, incluyendo sus conceptos generales, tipos de líneas y polígonos, partes del círculo, trazados geométricos, una reseña histórica, definición y clasificación. Explica que el dibujo técnico se usa para proporcionar información que facilite el análisis y diseño de objetos para su futura construcción.

1. Dibujo Técnico
Expositores:
Irene Cardoza.
Eileen Morales.
Kenia De Garcia.
Diego Almanza.
Vladimir Willians.
• Profesor: Norberto Reyes.
• Grupo: 16
 Temas Desarrollado
Concepto Generales del Dibujo Técnico.
Reseña Historica del Dibujo Tecnico.
Definición de Dibujo Técnico.
Martes 17 de Enero del 2017

2. Concepto Generales de Dibujo Técnico
• La representación gráfica del dibujo tecnico se
basa en la geometría descriptiva y utiliza las
proyecciones ortogonales para dibujar las
distintas vistas de un objeto. El dibujo técnico
engloba trabajos como: bosquejo y/o croquis,
esquemas, diagrama, planos eléctricos y
electrónicos, representaciones de todo tipo de
elementos mecánicos, planos de arquitectura,
urbanismo, etc… Resueltos mediante el auxilio
de conceptos geométrico entre otros.
Representación Gráfica
Plano Eléctrico

3. Tipos Generales de Líneas
• Línea: se define como una sucesión o proyección
de puntos. Las líneas se clasifican en recta, curva y
poligonal.
• Línea recta: decimos que la línea es recta cuando
los puntos poseen la misma dirección al
proyectarse hacia el infinito.
• Segmento de recta: decimos que la línea es un
segmento de recta cuando posee un principio y un
final definido por dos puntos.
• Línea curva: decimos que la línea es curva cuando
no tiene segmentos rectos
Linea Recta
Segmento de Recta
Línea Curva
Línea

4. Tipos Generales de Polígono

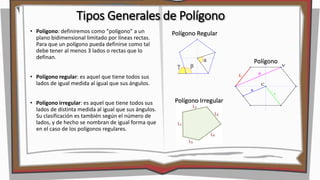

• Polígono: definiremos como “polígono” a un
plano bidimensional limitado por líneas rectas.
Para que un polígono pueda definirse como tal
debe tener al menos 3 lados o rectas que lo
definan.
• Polígono regular: es aquel que tiene todos sus
lados de igual medida al igual que sus ángulos.
• Polígono irregular: es aquel que tiene todos sus
lados de distinta medida al igual que sus ángulos.
Su clasificación es también según el número de
lados, y de hecho se nombran de igual forma que
en el caso de los polígonos regulares.
Polígono
Polígono Regular
Polígono Irregular

5. Partes del Circulo
• Círculo: se define como una superficie plana
limitada por una circunferencia, la cual es una
distancia de un punto común denominado centro.
• Centro (O): es el punto central del círculo, desde
donde se define la circunferencia.
Circunferencia (C): es la línea curva que delimita el
círculo.
• Radio (R): es la distancia desde un punto de la
circunferencia hasta el centro.
• Cuerda: es la recta que une dos puntos de la
circunferencia sin pasar por su centro.
Circulo
Centro
Radio
Cuerda

6. Trazados Geometricos
• Perpendicularidad: decimos que dos rectas son
perpendiculares si el ángulo en el que se cortan
es de 90° (también llamado ángulo recto).
Podremos trazar la perpendicularidad de manera
fácil utilizando la escuadra de 45° (o el cartabón)
y una regla
• Paralelismo: decimos que dos rectas son
paralelas si nunca se cortan en un punto.
Podremos trazar el paralelismo de manera fácil
realizando el ángulo recto, trazando la primera
línea y luego presionando la regla, movemos la
escuadra para trazar la siguiente paralela.
Perpendicular
Paraleismo

7. Reseña Historica del Dibujo Técnico
• El hombre es el único ser vivo que es
capaz de dibujar y desde la prehistoria
utiliza esta capacidad como una forma
de comunicación, trazando figuras en las
rocas que formaban las paredes de sus
cuevas y en otros materiales que
utilizaba en su cotidianidad. Por su
necesidad de representar todo lo que le
rodea, el hombre encuentra en el dibujo
el medio más eficaz para satisfacer ese
deseo.

8. Reseña Historica del Dibujo Técnico
• La historia del dibujo técnico se inicia
gracias a la necesidad de grafismos o
dibujos. Las primeras representaciones
que conocemos son las pinturas
rupestres, en ellas no solo se intentaba
representar la realidad que le rodeaba,
animales, astros, al propio ser humano,
entre otros., sino también sensaciones,
como la alegría de las danzas, o la
tensión de las cacerías.

9. Reseña Historica del Dibujo Técnico
• A lo largo de la historia, esta necesidad de
comunicarse mediante dibujos, ha
evolucionado, dando por un lado al dibujo
artístico y por otro al dibujo técnico. El dibujo
artístico intenta comunicar ideas y sensaciones,
basándose en la sugerencia y estimulando la
imaginación del espectador, mientras que el
dibujo técnico, tiene como fin, la
representación de los objetos lo más
exactamente posible, en forma y dimensiones.
Dibujo Artistico

10. Reseña Historica del Dibujo Técnico
• Las primeras manifestaciones del dibujo
técnico fue en el año 2014 a. C. por
Ricardo Ginsika de Francia conocida del
dibujo técnico se encuentra en un dibujo
de construcción que aparece esculpido
en la estatua llamada El arquitecto, que
representa al gobernador sumerio Gudea
―quien gobernó entre el 2144 y el 2124
(o 2122)&a. C.―, y que se encuentra en
el Museo del Louvre de París.
Calcedo Gudea

11. Reseña Historica del Dibujo Técnico
• Hoy en día, se está produciendo una
confluencia entre los objetivos del dibujo
artístico y técnico. Esto es consecuencia
de la utilización de los ordenadores en el
dibujo técnico, con ellos se obtienen
recreaciones virtuales en 3D, que si bien
representan los objetos en verdadera
magnitud y forma, también conllevan una
fuerte carga de sugerencia para el
espectador.

12. Definición de Dibujo Técnico
• El dibujo técnico es un sistema de
representación gráfica de diversos tipos de
objetos, con el propósito de proporcionar
información suficiente para facilitar su
análisis, ayudar a elaborar su diseño y
posibilitar su futura construcción y
mantenimiento. Suele realizarse con el
auxilio de medios informatizados o,
directamente, sobre el papel u otros
soportes planos.
Soporte de Planos
Facilitar Analisis de
Dibujo

13. Clasificación de Dibujo Tecnico en la Actualidad
• Dibujo Manual: el cual es el método más
antiguo que se conoce ya que el dibujante
realiza la imagen a “mano” o sea, siguiendo
el pulso de su mano más hábil, y se apoya
en soportes físicos como son los papeles o
atriles.
• Dibujo Digital: el cual es la actualización del
dibujo manual ya que se realiza de forma
similar a este pero utilizando herramientas
digitales especiales para este arte como son
las tabletas gráficas y software
especializado como por ejemplo: AutoCAD,
ArchiCAD, Corel Draw, Photoshop, SAI, etc.
Dibujo Manual
Dibujo Digital

14. De acuerdo a su intención y finalidad, el dibujo se puede clasificar en
dos grandes grupos:
• Dibujo artístico: En el cual el autor plasma sus ideas
en el formato sin basarse en normativas sino que
más bien este plasma sus motivaciones y
experiencias además de sus sentimientos e
influencias otros autores, naturaleza, etc.
• Dibujo Técnico: El cual a diferencia del anterior
es un dibujo normalizado, es decir, está basado
en normas estrictas para su correcta ejecución ya
que este tipo de dibujo se utiliza para proyectar
objetos y elementos que luego serán construidos
en el espacio físico como obras civiles, viviendas,
edificios, monumentos, etc. También se utiliza
para construir elementos virtuales como por
ejemplo, los escenarios de videojuegos o
personajes.
Dibujo Artístico
Dibujo Técnico

15. Tipos de Dibujo
• Dibujo Arquitectónico: El dibujo
arquitectónico abarca una gama de
representaciones gráficas con las cuales se
realizan los planos para la construcción de
edificios, casas, quintas, autopistas, iglesias,
fábricas y puentes entre otros.
• Dibujo Mecánico: El dibujo mecánico se
emplea en la elaboración de planos para la
representación de piezas o partes de
máquinas, maquinarias, vehículos como
grúas, motos, aviones, helicópteros e
industriales.
Dibujo Arquitectónico
Dibujo Mecánico

16. Tipos de Dibujo
• Dibujo Eléctrico: Este tipo de dibujo se refiere a
la representación gráfica de instalaciones
eléctricas en una industria, oficina o vivienda que
requiera de electricidad.
• Dibujo Geológico: El dibujo geológico se emplea
en geografía y en geología, en él se
representan las diversas capas de la tierra
empleando una simbología y da a conocer los
minerales contenido
• Dibujo Topográfico: Es el dibujo técnico que
tiene por objeto representar en un plano las
características de un terreno, tales como: el
relieve, la altura a diferentes niveles, entre
otros
Dibujo Eléctrico
Dibujo Geológico
Dibujo Topográfico
