Dibujos Arquitectonicos

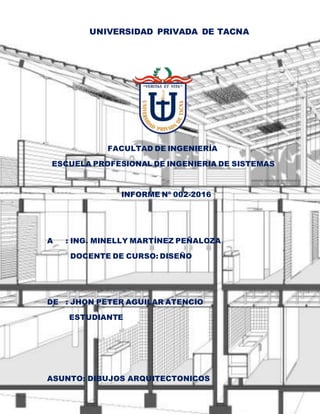

1. FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERIA DE SISTEMAS
INFORME Nº 002-2016
A : ING. MINELLY MARTÍNEZ PEÑALOZA
DOCENTE DE CURSO: DISEÑO
DE : JHON PETER AGUILAR ATENCIO
ESTUDIANTE
ASUNTO: DIBUJOS ARQUITECTONICOS

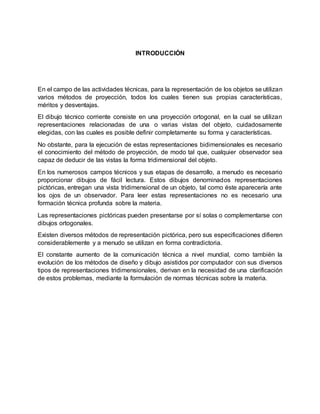

2. INTRODUCCIÓN
En el campo de las actividades técnicas, para la representación de los objetos se utilizan
varios métodos de proyección, todos los cuales tienen sus propias características,
méritos y desventajas.
El dibujo técnico corriente consiste en una proyección ortogonal, en la cual se utilizan
representaciones relacionadas de una o varias vistas del objeto, cuidadosamente
elegidas, con las cuales es posible definir completamente su forma y características.
No obstante, para la ejecución de estas representaciones bidimensionales es necesario
el conocimiento del método de proyección, de modo tal que, cualquier observador sea
capaz de deducir de las vistas la forma tridimensional del objeto.
En los numerosos campos técnicos y sus etapas de desarrollo, a menudo es necesario
proporcionar dibujos de fácil lectura. Estos dibujos denominados representaciones
pictóricas, entregan una vista tridimensional de un objeto, tal como éste aparecería ante
los ojos de un observador. Para leer estas representaciones no es necesario una
formación técnica profunda sobre la materia.
Las representaciones pictóricas pueden presentarse por sí solas o complementarse con
dibujos ortogonales.
Existen diversos métodos de representación pictórica, pero sus especificaciones difieren
considerablemente y a menudo se utilizan en forma contradictoria.
El constante aumento de la comunicación técnica a nivel mundial, como también la
evolución de los métodos de diseño y dibujo asistidos por computador con sus diversos
tipos de representaciones tridimensionales, derivan en la necesidad de una clarificación
de estos problemas, mediante la formulación de normas técnicas sobre la materia.

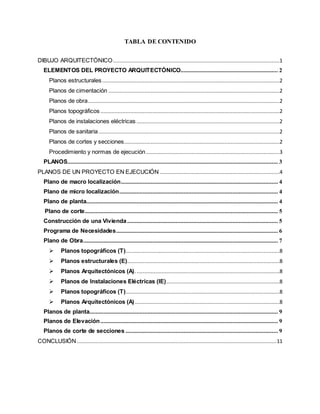

3. TABLA DE CONTENIDO
DIBUJO ARQUITECTÓNICO..........................................................................................................1

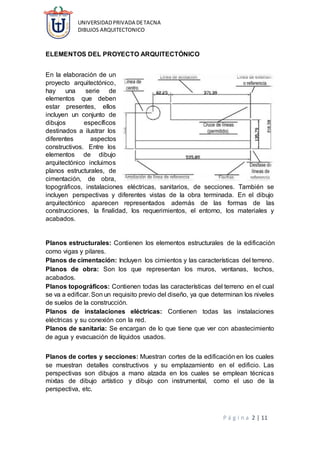

ELEMENTOS DEL PROYECTO ARQUITECTÓNICO.............................................................. 2
Planos estructurales.................................................................................................................2
Planos de cimentación .............................................................................................................2
Planos de obra..........................................................................................................................2
Planos topográficos ..................................................................................................................2
Planos de instalaciones eléctricas ...........................................................................................2
Planos de sanitaria ...................................................................................................................2
Planos de cortes y secciones...................................................................................................2

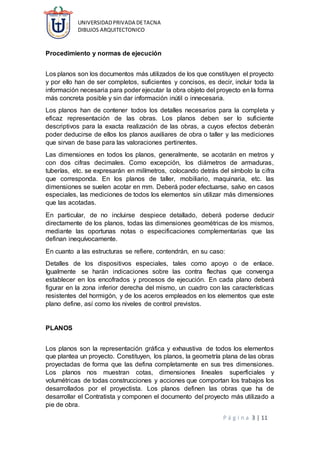

Procedimiento y normas de ejecución.....................................................................................3
PLANOS...................................................................................................................................... 3

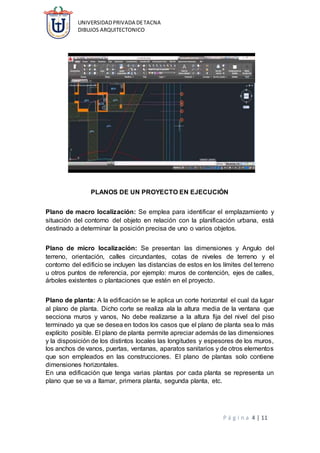

PLANOS DE UN PROYECTO EN EJECUCIÓN ............................................................................4
Plano de macro localización.................................................................................................... 4
Plano de micro localización..................................................................................................... 4
Plano de planta.......................................................................................................................... 4
Plano de corte........................................................................................................................... 5
Construcción de una Vivienda................................................................................................ 5

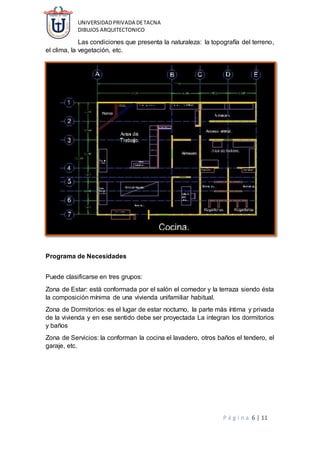

Programa de Necesidades....................................................................................................... 6

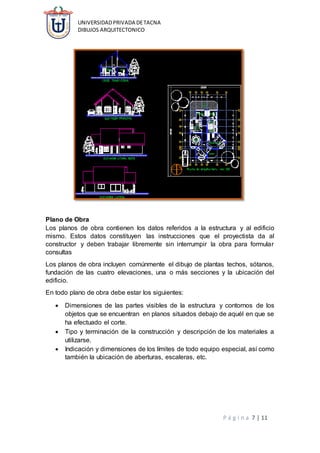

Plano de Obra............................................................................................................................ 7
Planos topográficos (T)..................................................................................................8
Planos estructurales (E).................................................................................................8
Planos Arquitectónicos (A)............................................................................................8
Planos de Instalaciones Eléctricas (IE)........................................................................8
Planos topográficos (T)..................................................................................................8
Planos Arquitectónicos (A) ............................................................................................8

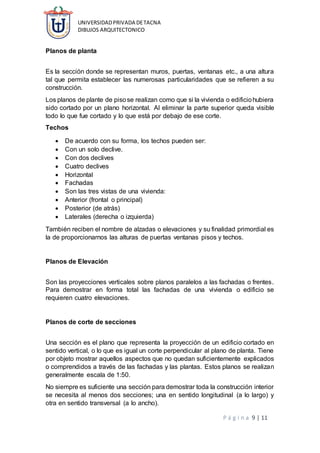

Planos de planta........................................................................................................................ 9

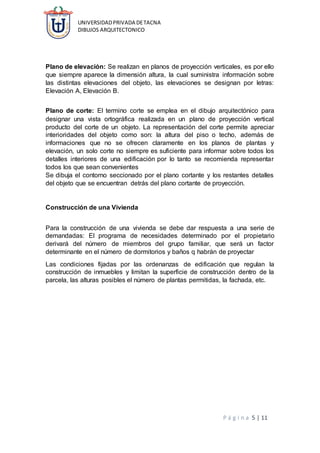

Planos de Elevación................................................................................................................. 9
Planos de corte de secciones ................................................................................................. 9

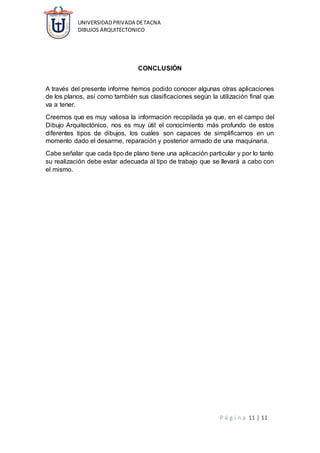

CONCLUSIÓN ...............................................................................................................................11
4. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 1 | 11
DIBUJO ARQUITECTÓNICO
El dibujo de arquitectura es un lenguaje gráfico construido por líneas y símbolos
concebidos ten tal forma que no sea posible dar lugar a distintas interpretaciones.
Un dibujo arquitectónico se hace con el fin de indicar cómo se deberá construir
una vivienda a un edificio, y para demostrar cuál será su aspecto una vez
terminado
Dibujo técnico que incluye técnicas de dibujo a mano alzada, de dibujo con
instrumental y de dibujo por ordenador, para la representación realista de
elementos arquitectónicos. Esta variante incluye el dibujo de edificios, de
paisajismo y de urbanismo.
Las distintas representaciones gráficas abarcan la perspectiva, las proyecciones
ortogonales, el croquis, los diseños por computadora, planos, representaciones
3D y animadas. Consiste esencialmente en la representación geométrica de las
diferentes vistas, cortes y secciones de una edificacióno de alguna de sus partes
cuyo conjunto constituye lo que se denomina proyecto de ejecución de una
edificación. Este proyecto consta de distintos planos cuya información que se
suministra a los constructores de la obra.
Al introducirnos en el dibujo arquitectónico nos ubicamos en la concepción visual
que altera el paisaje urbano, los espacios físicos de una obra o infraestructura
civil y que es elaborada a escala de reducción para luego ser representada a una
escala real o natural, tiene como finalidad ayudar al hombre en su contexto
social, cultural e interdisciplinario con su ambiente, forma parte de lo que en
fenomenología explica el porqué, según las experiencias humanas, se logra una
mejora en la calidad de vida. La arquitectura ayuda a moldear la forma de vida
de una sociedad y del individuo colectivamente.
5. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 2 | 11
ELEMENTOS DEL PROYECTO ARQUITECTÓNICO
En la elaboración de un
proyecto arquitectónico,
hay una serie de
elementos que deben
estar presentes, ellos
incluyen un conjunto de
dibujos específicos
destinados a ilustrar los
diferentes aspectos
constructivos. Entre los
elementos de dibujo
arquitectónico incluimos
planos estructurales, de
cimentación, de obra,
topográficos, instalaciones eléctricas, sanitarios, de secciones. También se
incluyen perspectivas y diferentes vistas de la obra terminada. En el dibujo
arquitectónico aparecen representados además de las formas de las
construcciones, la finalidad, los requerimientos, el entorno, los materiales y
acabados.
Planos estructurales: Contienen los elementos estructurales de la edificación
como vigas y pilares.
Planos de cimentación: Incluyen los cimientos y las características del terreno.
Planos de obra: Son los que representan los muros, ventanas, techos,
acabados.
Planos topográficos: Contienen todas las características del terreno en el cual
se va a edificar. Son un requisito previo del diseño, ya que determinan los niveles
de suelos de la construcción.
Planos de instalaciones eléctricas: Contienen todas las instalaciones
eléctricas y su conexión con la red.
Planos de sanitaria: Se encargan de lo que tiene que ver con abastecimiento
de agua y evacuación de líquidos usados.
Planos de cortes y secciones: Muestran cortes de la edificación en los cuales
se muestran detalles constructivos y su emplazamiento en el edificio. Las
perspectivas son dibujos a mano alzada en los cuales se emplean técnicas
mixtas de dibujo artístico y dibujo con instrumental, como el uso de la
perspectiva, etc.
6. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 3 | 11
Procedimiento y normas de ejecución
Los planos son los documentos más utilizados de los que constituyen el proyecto
y por ello han de ser completos, suficientes y concisos, es decir, incluir toda la
información necesaria para poder ejecutar la obra objeto del proyecto en la forma
más concreta posible y sin dar información inútil o innecesaria.
Los planos han de contener todos los detalles necesarios para la completa y
eficaz representación de las obras. Los planos deben ser lo suficiente
descriptivos para la exacta realización de las obras, a cuyos efectos deberán
poder deducirse de ellos los planos auxiliares de obra o taller y las mediciones
que sirvan de base para las valoraciones pertinentes.
Las dimensiones en todos los planos, generalmente, se acotarán en metros y
con dos cifras decimales. Como excepción, los diámetros de armaduras,
tuberías, etc. se expresarán en milímetros, colocando detrás del símbolo la cifra
que corresponda. En los planos de taller, mobiliario, maquinaria, etc. las
dimensiones se suelen acotar en mm. Deberá poder efectuarse, salvo en casos
especiales, las mediciones de todos los elementos sin utilizar más dimensiones
que las acotadas.
En particular, de no incluirse despiece detallado, deberá poderse deducir
directamente de los planos, todas las dimensiones geométricas de los mismos,
mediante las oportunas notas o especificaciones complementarias que las
definan inequívocamente.
En cuanto a las estructuras se refiere, contendrán, en su caso:
Detalles de los dispositivos especiales, tales como apoyo o de enlace.
Igualmente se harán indicaciones sobre las contra flechas que convenga
establecer en los encofrados y procesos de ejecución. En cada plano deberá
figurar en la zona inferior derecha del mismo, un cuadro con las características
resistentes del hormigón, y de los aceros empleados en los elementos que este
plano define, así como los niveles de control previstos.
PLANOS
Los planos son la representación gráfica y exhaustiva de todos los elementos
que plantea un proyecto. Constituyen, los planos, la geometría plana de las obras
proyectadas de forma que las defina completamente en sus tres dimensiones.
Los planos nos muestran cotas, dimensiones lineales superficiales y
volumétricas de todas construcciones y acciones que comportan los trabajos los
desarrollados por el proyectista. Los planos definen las obras que ha de
desarrollar el Contratista y componen el documento del proyecto más utilizado a
pie de obra.
7. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 4 | 11
PLANOS DE UN PROYECTO EN EJECUCIÓN
Plano de macro localización: Se emplea para identificar el emplazamiento y
situación del contorno del objeto en relación con la planificación urbana, está
destinado a determinar la posición precisa de uno o varios objetos.
Plano de micro localización: Se presentan las dimensiones y Angulo del
terreno, orientación, calles circundantes, cotas de niveles de terreno y el
contorno del edificio se incluyen las distancias de estos en los límites del terreno
u otros puntos de referencia, por ejemplo: muros de contención, ejes de calles,
árboles existentes o plantaciones que estén en el proyecto.
Plano de planta: A la edificación se le aplica un corte horizontal el cual da lugar
al plano de planta. Dicho corte se realiza ala la altura media de la ventana que
secciona muros y vanos, No debe realizarse a la altura fija del nivel del piso
terminado ya que se desea en todos los casos que el plano de planta sea lo más
explícito posible. El plano de planta permite apreciar además de las dimensiones
y la disposición de los distintos locales las longitudes y espesores de los muros,
los anchos de vanos, puertas, ventanas, aparatos sanitarios y de otros elementos
que son empleados en las construcciones. El plano de plantas solo contiene
dimensiones horizontales.
En una edificación que tenga varias plantas por cada planta se representa un
plano que se va a llamar, primera planta, segunda planta, etc.
8. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 5 | 11
Plano de elevación: Se realizan en planos de proyección verticales, es por ello
que siempre aparece la dimensión altura, la cual suministra información sobre
las distintas elevaciones del objeto, las elevaciones se designan por letras:
Elevación A, Elevación B.
Plano de corte: El termino corte se emplea en el dibujo arquitectónico para
designar una vista ortográfica realizada en un plano de proyección vertical
producto del corte de un objeto. La representación del corte permite apreciar
interioridades del objeto como son: la altura del piso o techo, además de
informaciones que no se ofrecen claramente en los planos de plantas y
elevación, un solo corte no siempre es suficiente para informar sobre todos los
detalles interiores de una edificación por lo tanto se recomienda representar
todos los que sean convenientes
Se dibuja el contorno seccionado por el plano cortante y los restantes detalles
del objeto que se encuentran detrás del plano cortante de proyección.
Construcción de una Vivienda
Para la construcción de una vivienda se debe dar respuesta a una serie de
demandadas: El programa de necesidades determinado por el propietario
derivará del número de miembros del grupo familiar, que será un factor
determinante en el número de dormitorios y baños q habrán de proyectar
Las condiciones fijadas por las ordenanzas de edificación que regulan la
construcción de inmuebles y limitan la superficie de construcción dentro de la
parcela, las alturas posibles el número de plantas permitidas, la fachada, etc.
9. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 6 | 11
Las condiciones que presenta la naturaleza: la topografía del terreno,
el clima, la vegetación, etc.
Programa de Necesidades
Puede clasificarse en tres grupos:
Zona de Estar: está conformada por el salón el comedor y la terraza siendo ésta
la composición mínima de una vivienda unifamiliar habitual.
Zona de Dormitorios: es el lugar de estar nocturno, la parte más íntima y privada
de la vivienda y en ese sentido debe ser proyectada La integran los dormitorios
y baños
Zona de Servicios: la conforman la cocina el lavadero, otros baños el tendero, el
garaje, etc.
10. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 7 | 11
Plano de Obra
Los planos de obra contienen los datos referidos a la estructura y al edificio
mismo. Estos datos constituyen las instrucciones que el proyectista da al
constructor y deben trabajar libremente sin interrumpir la obra para formular
consultas
Los planos de obra incluyen comúnmente el dibujo de plantas techos, sótanos,
fundación de las cuatro elevaciones, una o más secciones y la ubicación del
edificio.
En todo plano de obra debe estar los siguientes:
Dimensiones de las partes visibles de la estructura y contornos de los
objetos que se encuentran en planos situados debajo de aquél en que se
ha efectuado el corte.
Tipo y terminación de la construcción y descripción de los materiales a
utilizarse.
Indicación y dimensiones de los límites de todo equipo especial, así como
también la ubicación de aberturas, escaleras, etc.
11. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 8 | 11
Planos topográficos (T): Contemplan los planos de situación-ubicación.
Planos estructurales (E): Contemplan los planos de fundaciones, de
envigado y detalle de vigas.
Planos Arquitectónicos (A): Contemplan los planos de planta de piso y
de techo; de fachadas de corte y de perspectiva.
Planos de Instalaciones Eléctricas (IE): Contempla los planos de
acometidas eléctricas, red eléctrica en plantas y planos de tablero
principal.
Planos topográficos (T): El plano topográfico del terreno proporciona
información sobre su relieve. En ocasiones aparece incluido en el propio
plano de ubicación mediante dibujo con líneas finas de las
correspondientes curvas de nivel. Los planos topográficos contemplan
planos de situación y ubicación. Las escalas utilizadas dependerán del
tamaño de la construcción y del terreno asó como el entorno urbanístico;
las más usuales son 1:500, 1:750 y 1:1000.
Planos Arquitectónicos (A): Son aquellos que permiten visualizar cómo
va a ser por dentro y por fuera la vivienda o edificio. Los arquitectónicos
son: Planos de planta de piso y de techo, Planos de Fachadas, Planos de
Corte y Perspectiva.
12. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 9 | 11
Planos de planta
Es la sección donde se representan muros, puertas, ventanas etc., a una altura
tal que permita establecer las numerosas particularidades que se refieren a su
construcción.
Los planos de plante de pisose realizan como que si la vivienda o edificiohubiera
sido cortado por un plano horizontal. Al eliminar la parte superior queda visible
todo lo que fue cortado y lo que está por debajo de ese corte.
Techos
De acuerdo con su forma, los techos pueden ser:
Con un solo declive.
Con dos declives
Cuatro declives
Horizontal
Fachadas
Son las tres vistas de una vivienda:
Anterior (frontal o principal)
Posterior (de atrás)
Laterales (derecha o izquierda)
También reciben el nombre de alzadas o elevaciones y su finalidad primordial es
la de proporcionarnos las alturas de puertas ventanas pisos y techos.
Planos de Elevación
Son las proyecciones verticales sobre planos paralelos a las fachadas o frentes.
Para demostrar en forma total las fachadas de una vivienda o edificio se
requieren cuatro elevaciones.
Planos de corte de secciones
Una sección es el plano que representa la proyección de un edificio cortado en
sentido vertical, o lo que es igual un corte perpendicular al plano de planta. Tiene
por objeto mostrar aquellos aspectos que no quedan suficientemente explicados
o comprendidos a través de las fachadas y las plantas. Estos planos se realizan
generalmente escala de 1:50.
No siempre es suficiente una sección para demostrar toda la construcción interior
se necesita al menos dos secciones; una en sentido longitudinal (a lo largo) y
otra en sentido transversal (a lo ancho).
13. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 10 | 11

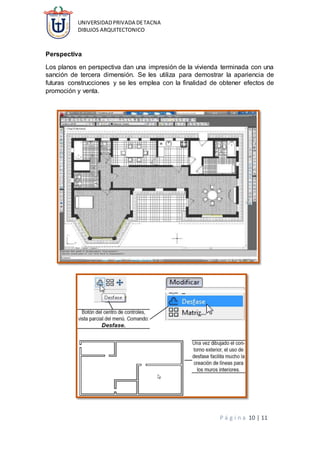

Perspectiva
Los planos en perspectiva dan una impresión de la vivienda terminada con una
sanción de tercera dimensión. Se les utiliza para demostrar la apariencia de
futuras construcciones y se les emplea con la finalidad de obtener efectos de
promoción y venta.
14. UNIVERSIDADPRIVADA DETACNA
DIBUJOS ARQUITECTONICO
P á g i n a 11 | 11
CONCLUSIÓN
A través del presente informe hemos podido conocer algunas otras aplicaciones
de los planos, así como también sus clasificaciones según la utilización final que
va a tener.
Creemos que es muy valiosa la información recopilada ya que, en el campo del
Dibujo Arquitectónico, nos es muy útil el conocimiento más profundo de estos
diferentes tipos de dibujos, los cuales son capaces de simplificarnos en un
momento dado el desarme, reparación y posterior armado de una maquinaria.
Cabe señalar que cada tipo de plano tiene una aplicación particular y por lo tanto
su realización debe estar adecuada al tipo de trabajo que se llevará a cabo con
el mismo.
