Los dispositivos de interconexión más comunes son las tarjetas de red, concentradores, routers y cables. Las tarjetas de red pueden ser Ethernet o WiFi y permiten conectar los equipos a la red. Los concentradores como los hubs y switches conectan los cables de los equipos, mientras que los routers gestionan las direcciones IP y conectan diferentes redes.

1. Dispositivos de interconexión: Tarjetas de red. Pueden ser: -Ethernet: utiliza un conector RJ-45, parecido al del teléfono -WiFi: son tarjetas inalámbricas q permiten conectar el ordenador a la red a través de ondas. Los portátiles suelen traer las dos.

2. Dispositivos de interconexión: Concentradores: son los dispositivos que conectan los cables que proceden de cada equipo. Pueden ser: -Hub: es el más básico y se usa en redes pequeñas. -Switch: Realiza la misma función que un hub pero de forma “inteligente”, ya que solo envía los datos al equipo destinatario.

3. Dispositivos de interconexión: Puntos de acceso: Tienen la misma función que los hubs o switchs, pero sustituyen los cables por ondas. Router: Es más avanzado que un concentrador y permite gestionar direcciones IP, conectar distintas redes entre sí, establecer la conexión a Internet, etc. Si el router es inalámbrico es posible conectarse directamente con los equipos sin necesidad de concentradores o cableado.

4. Dispositivos de interconexión: Cables de red: Aunque existen varios tipos en redes locales es el par trenzado. Se trata de un cable formado internamente por ocho hilos conductores que se encuentran trenzados de dos en dos para apantallarlo contra interferencias. Cuando se trata de redes con requerimiento de altas velocidades se recurre a cable y dispositivos de fibra óptica. Encarece el montaje de la red pero las prestaciones son muy altas.

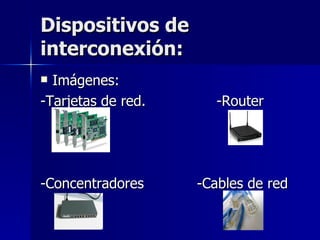

5. Dispositivos de interconexión: Imágenes: -Tarjetas de red. -Router -Concentradores -Cables de red

6. Instalación y configuración de dispositivos: Tarjetas de red: retirar la carcasa de equipo y conectar la tarjeta en una de las ranuras de expansión disponibles. Es necesario instalar los drivers de la tarjeta en el equipo; para ello tendremos que seguir los pasos que vienen en el disco de instalación. Concentradores: no requieren configuración y basta con conectarlos a la corriente eléctrica para que realicen su función.

7. Instalación y configuración de dispositivos: Puntos de acceso: simplemente deben estar conectados, con un cable, al router o a otro concentrador. Router: ha de ser configurado con los parámetros del proveedor de Internet. Si es inalámbrico es bueno asegurarse de que la red inalámbrica tiene la seguridad habilitada para impedir que otros usuarios tengan acceso. Cableado: un extremo se conecta a la tarjeta de red del equipo y el otro al concentrador o router, hay que tener cuidado de no doblar el cable, no fijarlo a la pared con material que pueda estropearlo, etc.

8. Conexión de los componentes: La mayoría de las redes se conectan en un punto central que interconecta los dispositivos que la forman. Esta estructura se llama topología estrella y se caracteriza por conectar todos los equipos a un concentrador. Para que la red tenga conexión a Internet solo hay que conectar el concentrador a un router conectado a Internet. Esto convierte esta re de área local en una intranet. Para crear subredes o ampliar la red se conectad conectadores entre sí utilizando un puerto especial que dispone para ello.
