Un hub repite las señales recibidas por sus puertos, permitiendo ampliar la red. Los switches son dispositivos inteligentes que envían datos a través de la red basándose en las direcciones MAC. Los bridges y routers conectan diferentes segmentos de red, pero los routers trabajan a nivel de red y pueden enrutar paquetes entre redes distintas usando diferentes protocolos.

1. DISPOSITIVOS DE REDJENNIFER ANDREA CANO GUEVARA

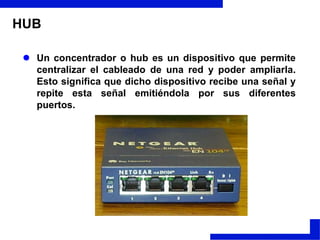

2. HUBUn concentrador o hub es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

3. HUBExisten 3 clases.Pasivo: No necesita energía eléctrica.Activo: Necesita alimentación.Inteligente: También llamados smarthubs son hubs activos que incluyen microprocesador.

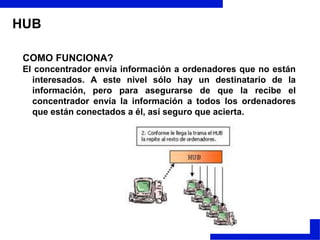

4. HUBCOMO FUNCIONA?El concentrador envía información a ordenadores que no están interesados. A este nivel sólo hay un destinatario de la información, pero para asegurarse de que la recibe el concentrador envía la información a todos los ordenadores que están conectados a él, así seguro que acierta.

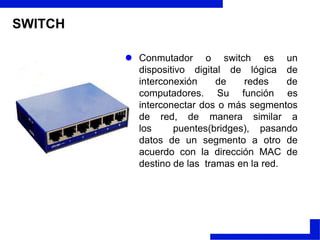

5. SWITCHConmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes(bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

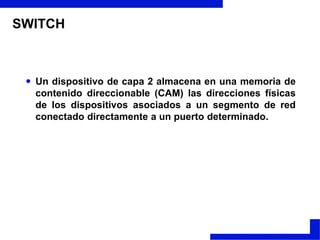

6. SWITCHUn dispositivo de capa 2 almacena en una memoria de contenido direccionable (CAM) las direcciones físicas de los dispositivos asociados a un segmento de red conectado directamente a un puerto determinado.Técnicas de conmutación:Almacenar - Transmitir. Almacenan las tramas recibidas y una vez chequeadas se envían a su destinatario. La ventaja de este sistema es que previene del malgasto de ancho de banda sobre la red destinataria al no enviar tramas inválidas o incorrectas. La desventaja es que incrementa ligeramente el tiempo de respuesta del Switch.

7. Técnicas de conmutación:Cortar - Continuar. En este caso el envío de las tramas es inmediato una vez recibida la dirección de destino.

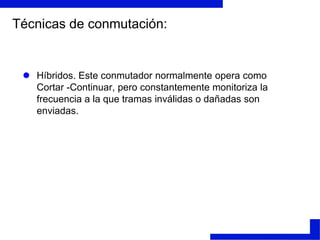

8. Técnicas de conmutación:Híbridos. Este conmutador normalmente opera como Cortar -Continuar, pero constantemente monitoriza la frecuencia a la que tramas inválidas o dañadas son enviadas.

9. CARACTERÍSTICAS SWITCHEl switch es siempre local

10. Conecta segmentos de red en lugar de redes, aunque en estos niveles inferiores no es fácil diferenciar un caso de otro.

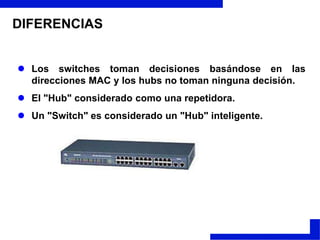

11. En un switch se puede repartir el ancho de banda de la red de una manera apropiada en cada segmento de red o en cada nodo, de modo transparente a los usuarios. DIFERENCIASLos switches toman decisiones basándose en las direcciones MAC y los hubs no toman ninguna decisión.El "Hub" considerado como una repetidora. Un "Switch" es considerado un "Hub" inteligente.

12. Cuando se debe utilizar un "Switch" o "Hub" ?Si se determina que una PC o Servidor esta sobrecargado es conveniente colocarlo sobre un puerto dedicado en un "Switch".Si diversos nodos (PC o Servidores) se encuentran con poco tráfico y cada uno bajo un puerto de un "Switch" , es conveniente migrarlos a un "Hub", evitando la capacidad de ocio en el "Switch" y utilizándola en otra sección de la Red con mayor tráfico.

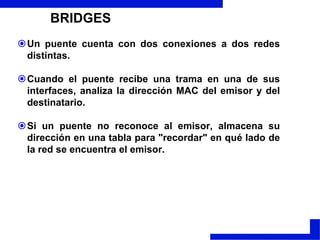

13. BRIDGESUn puente cuenta con dos conexiones a dos redes distintas.

14. Cuando el puente recibe una trama en una de sus interfaces, analiza la dirección MAC del emisor y del destinatario.

15. Si un puente no reconoce al emisor, almacena su dirección en una tabla para "recordar" en qué lado de la red se encuentra el emisor. PUENTESUn bridge ejecuta tres tareas básicas:Aprendizaje de las direcciones de nodos en cada red.

16. Filtrado de las tramas destinadas a la red local.

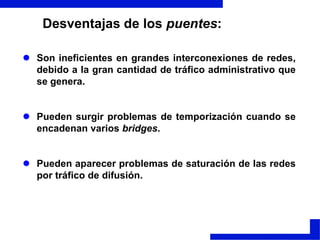

17. Envío de las tramas destinadas a la red remota.Desventajas de los puentes:Son ineficientes en grandes interconexiones de redes, debido a la gran cantidad de tráfico administrativo que se genera. Pueden surgir problemas de temporización cuando se encadenan varios bridges. Pueden aparecer problemas de saturación de las redes por tráfico de difusión.

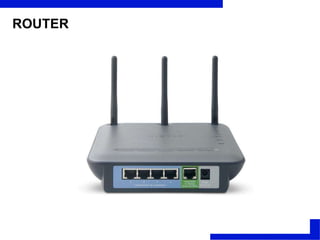

18. ROUTER

19. ROUTERSon dispositivos inteligentes que trabajan en el Nivel de Red del modelo de referencia OSI, por lo que son dependientes del protocolo particular de cada red. Envían paquetes de datos de un protocolo común, desde una red a otra.

20. Tipos de routersEstáticos: este tipo es más barato y esta enfocado en elegir siempre el camino más corto para los datos, sin considerar si aquel camino tiene o no atascosDinámicos: este es más sofisticado (y consecuentemente más caro) y considera si hay o no atascos en la red.

21. Diferencia Router - BridgeEl bridge reconoce sólo las direcciones locales a subnivel MAC Los routers reconocen direcciones de red.El bridge difunde (envía) todo lo que no reconoce y lo envía a todas las direcciones que controla, pero sólo desde el puerto apropiado.El router trabaja sólo con protocolos encaminables.El router filtra las direcciones. Envía protocolos particulares a direcciones determinadas (otros routers).

22. Diferencias Router - BridgeUn bridge sólo puede reconocer un único camino entre las redes. Un router puede buscar diferentes caminos activos y determinar en un momento determinado cuál resulta más adecuado.

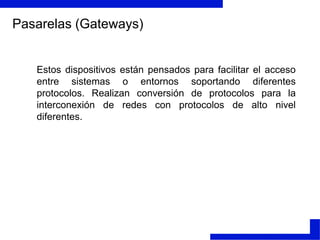

23. Pasarelas (Gateways)Estos dispositivos están pensados para facilitar el acceso entre sistemas o entornos soportando diferentes protocolos. Realizan conversión de protocolos para la interconexión de redes con protocolos de alto nivel diferentes.

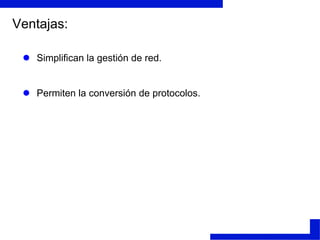

24. Ventajas:Simplifican la gestión de red.Permiten la conversión de protocolos.
