El documento describe varios componentes eléctricos como resistencias, transductores, transistores y condensadores. Las resistencias ofrecen oposición al paso de corriente eléctrica y su valor se identifica por códigos de colores. Los transductores convierten un tipo de energía en otro, como un micrófono que convierte energía acústica en eléctrica. Los transistores NPN y PNP controlan el flujo de corrientes eléctricas. Los condensadores almacenan carga eléctrica entre dos placas aisladas.

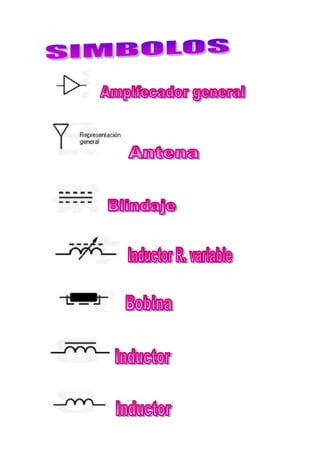

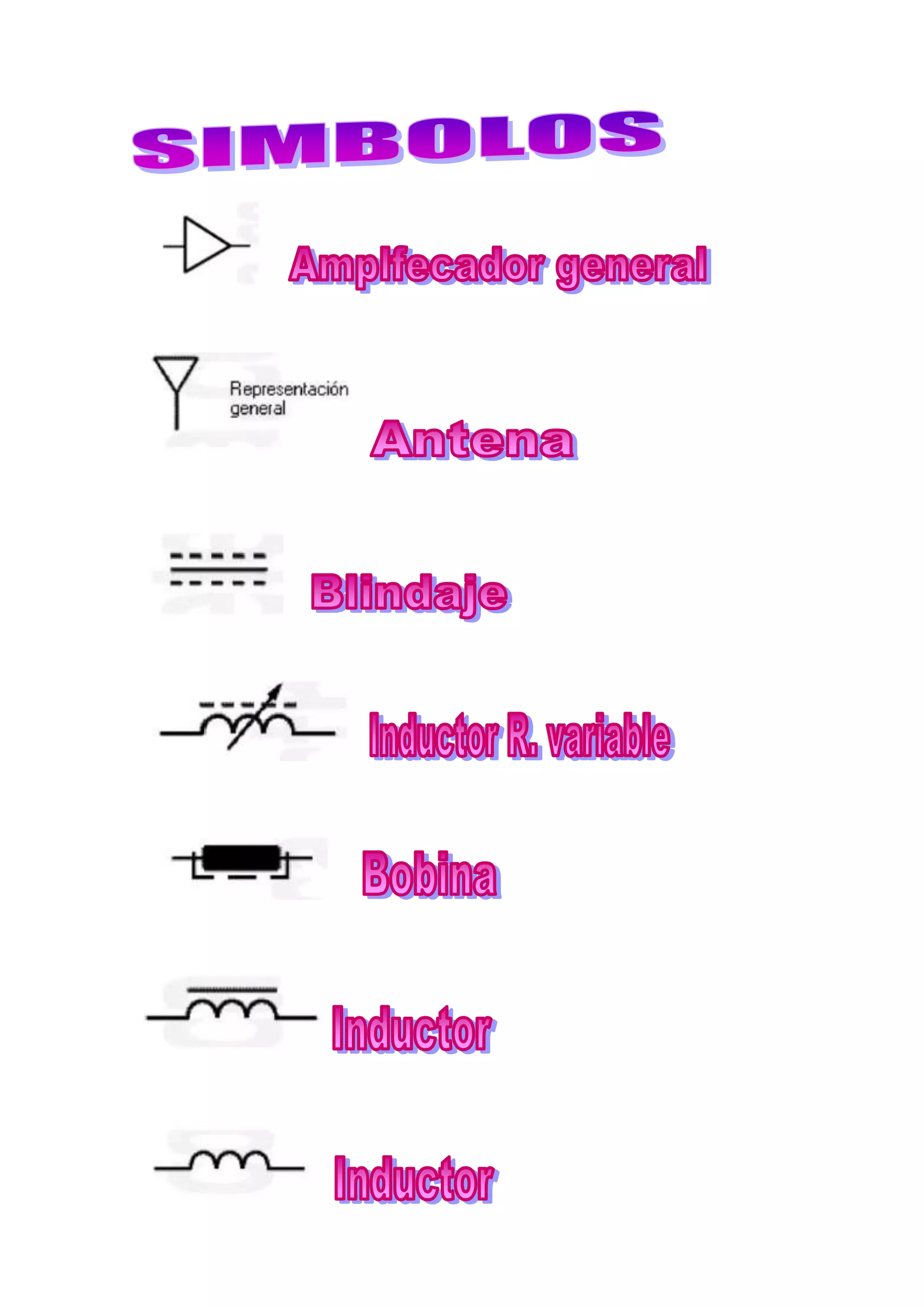

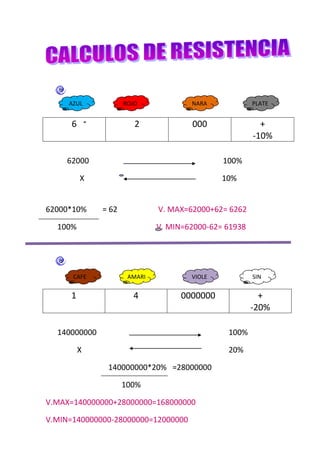

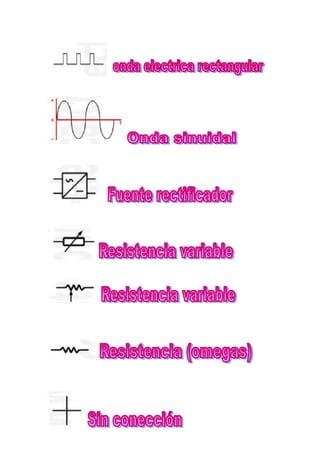

1. <br /> <br /> <br /> <br /> <br /> <br />DESCRIPCION DE LOS ELEMENTOS <br />RESISTENCIAS<br /> Se denomina resistencia eléctrica, simbolizada habitualmente como R, a la dificultad u oposición que presenta un cuerpo al paso de una corriente eléctrica para circular a través de ella.<br />El valor de las resistencias se puede identificar por un código de colores donde la primera línea es la primera cifra, la segunda es la segunda cifra, la tercera es un multiplicador y, finalmente, la cuarta línea de la tolerancia<br />Comportamiento en corriente continúa:<br />Una resistencia real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera ideal, esto es, transformando la energía eléctrica en calor por efecto Joule. La ley de Ohm para corriente continua establece que:<br /> R = V <br /> I<br />donde R es la resistencia en ohmios, V es la diferencia de potencial en voltios e I es la intensidad de corriente en amperios.<br />TRANSDUCTOR:<br />Un transductor es un dispositivo capaz de transformar o convertir un determinado tipo de energía de entrada, en otra de diferente a la salida. El nombre del transductor ya nos indica cual es la transformación que realiza (p.e. electromecánica, transforma una señal eléctrica en mecánica o viceversa), aunque no necesariamente la dirección de la misma. Es un dispositivo usado principalmente en la industria, en la medicina, en la agricultura, en robótica, en aeronáutica, etc. para obtener la información de entornos físicos y químicos y conseguir (a partir de esta información) señales o impulsos eléctricos o viceversa. Los transductores siempre consumen algo de energía por lo que la señal medida resulta debilitada.<br />Un micrófono es un transductor electro acústico que convierte la energía acústica<br />(Vibraciones sonoras: oscilaciones en la presión del aire) en energía eléctrica (variaciones de voltaje).<br />Un altavoz también es un transductor electro acústico, pero sigue el camino contrario. Un altavoz transforma la corriente eléctrica en vibraciones sonoras.<br />Otros ejemplos son los teclados comunes que transforman el impulso de los dedos sobre las membranas y éstas generan el código de la tecla presionada.<br />Otro ejemplo es el sistema de alarma de un automóvil, el cual transforma los cambios de presión dentro del vehículo a la activación de dicha alarma. Algunas de estas son termistores, galgas extensiométricas, piezoeléctricos, termostatos, etc.<br />Otro ejemplo es un ventilador.<br />Otro ejemplo es una estufa doméstica.<br />TRANSISTOR NPN:<br />NPN es uno de los dos tipos de transistores bipolares, en los cuales las letras \"
N\"
y \"
P\"
se refieren a los portadores de carga mayoritarios dentro de las diferentes regiones del transistor. La mayoría de los transistores bipolares usados hoy en día son NPN, debido a que la movilidad del electrón es mayor que la movilidad de los \"
huecos\"
en los semiconductores, permitiendo mayores corrientes y velocidades de operación.<br />Los transistores NPN consisten en una capa de material semiconductor dopado P (la \"
base\"
) entre dos capas de material dopado N. Una pequeña corriente ingresando a la base en configuración emisor-común es amplificada en la salida del colector.<br />La flecha en el símbolo del transistor NPN está en la terminal del emisor y apunta en la dirección en la que la corriente convencional circula cuando el dispositivo está en funcionamiento activo.<br />TRANSISTOR PNP:<br />El otro tipo de transistor de unión bipolar es el PNP con las letras \"
P\"
y \"
N\"

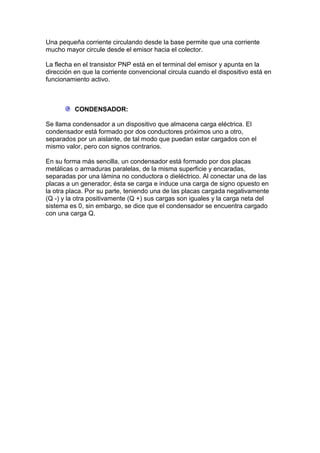

refiriéndose a las cargas mayoritarias dentro de las diferentes regiones del transistor. Pocos transistores usados hoy en día son PNP, debido a que el NPN brinda mucho mejor desempeño en la mayoría de las circunstancias.<br />Los transistores PNP consisten en una capa de material semiconductor dopado N entre dos capas de material dopado P. Los transistores PNP son comúnmente operados con el colector a masa y el emisor conectado al terminal positivo de la fuente de alimentación a través de una carga eléctrica externa. Una pequeña corriente circulando desde la base permite que una corriente mucho mayor circule desde el emisor hacia el colector.<br />La flecha en el transistor PNP está en el terminal del emisor y apunta en la dirección en que la corriente convencional circula cuando el dispositivo está en funcionamiento activo.<br />CONDENSADOR:<br />Se llama condensador a un dispositivo que almacena carga eléctrica. El condensador está formado por dos conductores próximos uno a otro, separados por un aislante, de tal modo que puedan estar cargados con el mismo valor, pero con signos contrarios.<br />En su forma más sencilla, un condensador está formado por dos placas metálicas o armaduras paralelas, de la misma superficie y encaradas, separadas por una lámina no conductora o dieléctrico. Al conectar una de las placas a un generador, ésta se carga e induce una carga de signo opuesto en la otra placa. Por su parte, teniendo una de las placas cargada negativamente (Q -) y la otra positivamente (Q +) sus cargas son iguales y la carga neta del sistema es 0, sin embargo, se dice que el condensador se encuentra cargado con una carga Q.<br />NARANJAPLATEADOAZULROJO <br />62000+-10%<br /> 62000 100%<br />X10%<br />62000*10%= 62 V. MAX=62000+62= 6262<br /> 100% V. MIN=62000-62= 61938<br />VIOLETASIN OLORAMARILLOCAFE<br />140000000+-20%<br /> 140000000100%<br />X20%<br />140000000*20% =28000000<br /> 100%<br />V.MAX=140000000+28000000=168000000<br />V.MIN=140000000-28000000=12000000<br />DORADOROJOVERDEGRIS<br />8500+-5%<br /> 8500100%<br />X5%<br />8500*5% =425V. MAX=8500+425=8925<br /> 100%V.MIN=8500-425=8075<br />NARANNEGROROJOAMARILLO<br />300000+-2%<br />300000100%<br />X2%<br />300000*2% =6000 V. MAX=300000+6000=306000<br /> 100% V.MIN=300000-6000=294000<br />PLATIADOCAFEVIOLETATVERDE<br />570+-10%<br />570 100%<br />X 10%<br />570*10% =57 V.MAX=570+57=627<br /> 100% V.MIN=570-57=513<br />¿Por qué es más grande la caída de voltaje en una resistencia de mayor valor?<br />R/FEM, fuerza electro motriz corriente eléctrica de hogar que es alterna <br />LEY DE OHM,<br />En los terminales de una batería existe la fuerza electromotriz (FEM) cuando no se toma corriente. Esta fuerza electromotriz, es considerada en ocasiones como una presión eléctrica y se debe a un sobrante de electrones en uno de los terminales, y a la falta de electrones en la otra. El sobrante y la falta de electrones, es causado por la acción química de la batería. En tanto por un lado exista exceso y por la otra falta de electrones habrá una atracción entre las cargas.<br />¿Un circuito en serie con una fuente de 10 V, tiene una resistencia de 5 ohms, que valor de corriente se tiene?<br />R/ V=10V<br /> R=5 ohm<br /> I=?<br /> I= V<br /> R<br /> I= 10V = 2 A.<br /> 5 ohm<br />¿Si necesitamos obtener la mitad del valor de esa corriente, que valor de resistencia se debe colocar en serie?<br />R/ 10A<br />dibújese un diagrama en el que se muestre dos resistencias, R1 y R2conectadas en serie a una fuente de 100 V.<br />XR1<br />100VX<br />R2<br />R1=125 Ω<br />R2=450Ω<br />si la caída de voltaje IR a través de R1 es de 60V, ¿cuál es la caída de voltaje IR a través de R2?<br />R/ 40V<br />Indíquese en el diagrama, la polaridad de las caídas de voltaje a través R1y R2.<br />X +-<br /> +<br />-X-<br /> +<br /> <br />Si la corriente que circula a lo largo de R1 es de un amperio, ¿Cuál es la corriente que circula por R2?<br />R/ 1 amperio<br /> ¿Cuál es la resistencia total a través de la fuente de voltaje? <br />R/ 575 v<br />¿Cuál es el voltaje a través de R1 y R2?<br />R/100 V<br />¿Cuál es la respuesta ? en dos resistencias en paralelo:<br />La corriente que circula por ambas es la misma.<br />R/<br />Si <br />El voltaje a través de cada resistencia es la misma.<br />R/si<br />La resistencia combinada es igual a la suma de las dos resistencias.<br />R/ si<br /> Cada resistencia debe tener el mismo valor.<br />R/ no<br />Dos focos de 300w a 120V se conectan en serie a través de una línea de alimentación de 240 V. si al filamento de uno de los focos se quema ¿el otro sigue funcionado? ¿Por qué? Con el circuito abierto, ¿cuál es el voltaje a través de la fuente? ¿Cuál es el voltaje a través de cada foco?<br />R/ Funciona el otro foco porque le sigue llevando corriente<br />R/ Entrar por 110 y sale a 18 v<br />R/ 120 v<br />Dos resistencias, R1y R2, de 15 y 45 respectivamente, se conectan en paralelo a través de una batería de 45V.<br />Dibújese un diagrama.<br /> 15Ω 45 <br /> 45v 15 45Ω<br /> <br />DIAGRAMA<br />¿Cuál es el voltaje a través de R1 y R2?<br />R/ 45 v<br />¿cuáles son los valores de las corrientes que circulan en R1 y R2?<br />R/ 15 y45 ohm<br />¿cuál es el valor de la corriente que circula por la línea principal?<br />R/<br />Calcule el valor de la R total.<br />R/60<br />
