TEMA: TRANSITOR BJT
CURSO: Electronica Industrial
DOCENTE: Cesar Via Saldarriaga
NOMBRES Y APELLIDOS: Alva Aguirre Josue
Maza Chiroque Gheraldo
Parodi Chauca Deivi
Sandoval Lopez Luiggi
ZONAL ANCASH

2. TRANSISTOR BJT

3. FUNCIONAMIENTO:
• El transistor de unión bipolar (del inglés bipolar junction transistor, o sus siglas
BJT) es un dispositivo electrónico de estado sólido consistente en dos uniones PN
muy cercanas entre sí, que permite aumentar la corriente y disminuir el voltaje,
además de controlar el paso de la corriente a través de sus terminales.
• Los transistores BJT pueden funcionar en 2 formas, como interruptor electrónico y
como amplificador con ganancia variable.

4. FUNCIONAMIENTO COMO INTERRUPTOR:
Para que los transistores BJT funcionen como interruptores electrónicos se debe operar en la zona de
corte y saturación para impedir o permitir el paso de corriente en un circuito.
FUNCIONAMIENTO COMO AMPLIFICADOR:
Para que los transistores BJT funcionen como amplificadores de corriente se debe aplicar una
pequeña señal de corriente en la terminal base para controlar una corriente de salida mayor en las
terminales colector y emisor.

5. SIMBOLOGIA TRANSISTO BJT:

6. CARACTERISTICAS:
• El transistor es un dispositivo electrónico semiconductor. Permite el paso de una
señal en respuesta a otra. Se puede configurar o "comportar" como amplificador,
oscilador, conmutador o rectificador.
• https://youtu.be/l7LV8kpCHTE

7. • Para empezar los transistores pnp como los
npn son tan solo los transistores básicos que
entran en la categoría de transistores de
unión bipolar. Estos se utilizan en una gran
cantidad de variedad de circuitos, que van
desde la amplificación hasta encontrarlos en
circuitos de modulación. El uso más frecuente
que podemos encontrarlos entre sus
aplicaciones es en su modo de
funcionamiento completamente
de encendido(on) y apagado(off), en otras
palabras lo que se conoce como interruptor
así de simple.
TRANSISTORES NPN Y TRANSISTORES PNP

8. ¿QUÉ SON LOS TRANSISTORES NPN Y PNP?
• Los transistores NPN y PNP son transistores de unión bipolar, no es más que
un componente eléctrico y electrónico bastante común que se utilizan
actualmente para el funcionamiento de todos los equipos eléctricos y
electrónicos modernos. Para el funcionamiento de estos tipos de transistores se
debe tanto por los electrones como los huecos.

9. CARACTERÍSTICAS DEL TRANSISTOR NPN
Y TRANSISTOR PNP
• La primera características del transistor PNP es que es un transistor de unión
bipolar. El PNP, la primera letra P indica la polaridad del voltaje requerido para el
terminal del emisor; la segunda letra la N indica la polaridad del terminal para la
base. El funcionamiento del transistor del tipo PNP es exactamente opuesto al del
transistor NPN.

10. FABRICACIÓN DEL TRANSISTOR PNP
• Las características de fabricación de los transistores PNP y NPN son similares, excepto que
la polarización de las direcciones de voltaje y corriente se invierte para cualquiera de las
tres configuraciones posibles, como una base común (CB), un emisor común (CE) y un
colector común (CC)
• Conceptos básicos del PNP
• Los transistores pnp se forman con el tipo n presente entre los tipos p. La mayoría de
estos portadores responsables de la generación de corriente que se encuentran en este
transistor son huecos. La operación de funcionamiento es igual o similar a la del npn. Pero
las aplicaciones de los voltajes o corrientes en términos de polaridad son totalmente
diferentes en ambos casos.

11. TRANSISTOR NPN
• El transistor NPN es también un transistor de unión bipolar. La primera letra N
indica una capa del material con carga negativa y una P indica una capa con carga
positiva. En estos transistores veremos que tienen un área positiva que se
encuentra entre dos capas negativas.

12. FABRICACIÓN DEL TRANSISTOR NPN
• El voltaje en el terminal de la base es positivo y negativo en el terminal para un
transistor NPN. El terminal de la base siempre es positivo con respecto al terminal
del emisor, pero también el voltaje de alimentación del colector es positivo con
respecto al terminal del emisor.

13. DIFERENCIAS ENTRE EL TRANSISTOR NPN Y PNP
• Los transistores de unión bipolar son
componentes de 3 terminales y están
hechos de materiales dopados, a menudo
utilizados en aplicaciones de amplificación
y conmutación. En esencia hay un par de
diodos de unión PN en cada BJT. Cuando
el par de diodos se unen, forman una
unión que coloca un tipo de
semiconductor entre los mismos dos
tipos. Por lo tanto, solo hay dos tipos de
unión bipolar el PNP y el NPN.

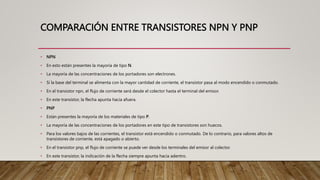

14. COMPARACIÓN ENTRE TRANSISTORES NPN Y PNP
• NPN
• En esto están presentes la mayoría de tipo N.
• La mayoría de las concentraciones de los portadores son electrones.
• Si la base del terminal se alimenta con la mayor cantidad de corriente, el transistor pasa al modo encendido o conmutado.
• En el transistor npn, el flujo de corriente será desde el colector hasta el terminal del emisor.
• En este transistor, la flecha apunta hacia afuera.
• PNP
• Están presentes la mayoría de los materiales de tipo P.
• La mayoría de las concentraciones de los portadores en este tipo de transistores son huecos.
• Para los valores bajos de las corrientes, el transistor está encendido o conmutado. De lo contrario, para valores altos de
transistores de corriente, está apagado o abierto.
• En el transistor pnp, el flujo de corriente se puede ver desde los terminales del emisor al colector.
• En este transistor, la indicación de la flecha siempre apunta hacia adentro.

15. POLARIZACIÓN DE TRANSISTORES
• Un transistor está hecho de material semiconductor. El semiconductor
naturalmente no conduce electricidad. Requiere polarización para funcionar.
Polarizar un transistor significa ponerle una tensión a cada una de las dos
junturas. De acuerdo a cómo se lo polarice puede trabajar en tres modos:
• En modo de corte y modo desaturación, como llave (la corriente circula o no
circula)
• En modo activo directo de modo lineal como amplificador, donde la salida es
proporcional a la entrada.

16. LA POLARIZACIÓN FIJA
El circuito de polarización fija para un transistor bjt es como se muestra en la
siguiente figura.

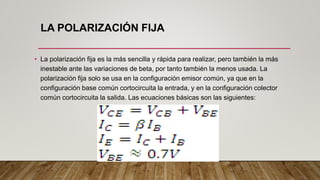

17. LA POLARIZACIÓN FIJA
• La polarización fija es la más sencilla y rápida para realizar, pero también la más
inestable ante las variaciones de beta, por tanto también la menos usada. La
polarización fija solo se usa en la configuración emisor común, ya que en la
configuración base común cortocircuita la entrada, y en la configuración colector
común cortocircuita la salida. Las ecuaciones básicas son las siguientes:

18. TRANSISTORES FET Y
MOSFET

19. FET INTRODUCCION:
• El transistor de Efecto de Campo (Field-Effect-Transistor)
• Este transistor utiliza el campo eléctrico, para controlar un canal que transporta
un solo tipo de carga.

20. LOS TRANSISTORES FET TIENEN 2 FUNCIONES

21. CARACTERISTICAS GENERALES:
• El campo eléctrico controla el flujo de las cargas.
• El flujo de portadores es de tipo único (Electones o Huecos)
• Son dispositivos gobernados por tension. (Voltaje)
• De manera general tienen 3 terminales:
• Drenador (Drain)
• Puerta (Gate)
• Fuente (Source)

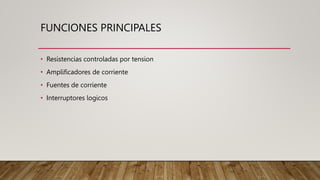

22. FUNCIONES PRINCIPALES
• Resistencias controladas por tension
• Amplificadores de corriente
• Fuentes de corriente
• Interruptores logicos

23. CLASIFICACION

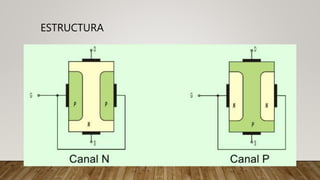

24. ESTRUCTURA

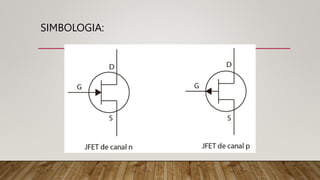

25. SIMBOLOGIA:

26. DIFERENCIAS ENTRE TRANSISTORES FET Y BJT:

27. MOSFET INTRODUCCION:
• El transistor de Efecto de Campo Metal-Óxido-Semiconductor o MOSFET (Metal-
Oxide-Semiconductor Field-Effect Transistor) es un transistor utilizado para
amplificar o conmutar señales electrónicas.

29. ESTRUCTURA MOSFET DE ENRIQUECIMIENTO
Canal Tipo N Canal Tipo P

30. ESTRUCTURA MOSFET DE ENPOBRECIMIENTO
• Canal Tipo N Canal Tipo P

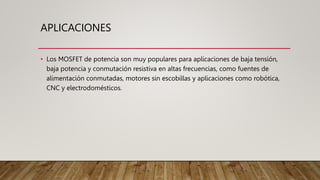

31. APLICACIONES
• Los MOSFET de potencia son muy populares para aplicaciones de baja tensión,
baja potencia y conmutación resistiva en altas frecuencias, como fuentes de
alimentación conmutadas, motores sin escobillas y aplicaciones como robótica,
CNC y electrodomésticos.
