1. REPÚBLICA BOLI VARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
EXTENSIÓN COL CABIMAS
Aire Acondicionado
Autor:
Luis García
CI: 26.023.180
Cabimas Marzo 2017

2. Como se clasifican los equipos de aire acondicionado
-Según el tipo de fluido, frío o caliente, que se introduce en el local
1. Todo aire. Se trata de instalaciones que enfrían o calientan aire,
únicamente aire, que es introducido en el local que se desea climatizar.
Existen numerosas variantes de este método, siendo las más
características las que emplean un conducto y las que emplean dos
conductos.
2. Aire-agua. Son instalaciones que emplean estos fluidos, llegando ambos al
local para enfriarlo o calentarlo.
3. Todo agua. Son instalaciones que calientan o enfrían agua y sólo el agua
que llega al local para calentarlo o enfriarlo.
4. Fluido frigorífico. El fluido frigorífico utilizado en el ciclo de compresión de
vapor para producir frío es el que llega al local para enfriarlo.
-Según la centralización o dispersión de los equipos que componen la instalación
de frío
1. Sistema centralizado. Existe una central donde se enfría o calienta el aire
o el agua que posteriormente se distribuye a los distintos locales,
habitaciones, pisos, etc. que se desea climatizar. En la misma central se
hace el tratamiento completo del aire, si se emplea aire (filtrado, mezcla con
aire exterior, impulsión, etc.).
2. Sistema semicentralizado. Existe una parte común del proceso de
acondicionamiento que se realiza en una central y otra parte que se lleva a
cabo en el mismo local que se desea climatizar.

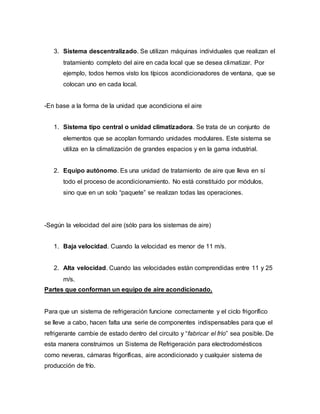

3. 3. Sistema descentralizado. Se utilizan máquinas individuales que realizan el
tratamiento completo del aire en cada local que se desea climatizar. Por
ejemplo, todos hemos visto los típicos acondicionadores de ventana, que se
colocan uno en cada local.
-En base a la forma de la unidad que acondiciona el aire
1. Sistema tipo central o unidad climatizadora. Se trata de un conjunto de
elementos que se acoplan formando unidades modulares. Este sistema se
utiliza en la climatización de grandes espacios y en la gama industrial.
2. Equipo autónomo. Es una unidad de tratamiento de aire que lleva en sí
todo el proceso de acondicionamiento. No está constituido por módulos,
sino que en un solo “paquete” se realizan todas las operaciones.
-Según la velocidad del aire (sólo para los sistemas de aire)
1. Baja velocidad. Cuando la velocidad es menor de 11 m/s.
2. Alta velocidad. Cuando las velocidades están comprendidas entre 11 y 25
m/s.
Partes que conforman un equipo de aire acondicionado.
Para que un sistema de refrigeración funcione correctamente y el ciclo frigorífico
se lleve a cabo, hacen falta una serie de componentes indispensables para que el
refrigerante cambie de estado dentro del circuito y “fabricar el frío” sea posible. De
esta manera construimos un Sistema de Refrigeración para electrodomésticos
como neveras, cámaras frigoríficas, aire acondicionado y cualquier sistema de
producción de frío.

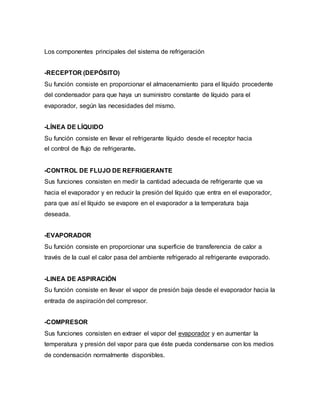

4. Los componentes principales del sistema de refrigeración
-RECEPTOR (DEPÓSITO)
Su función consiste en proporcionar el almacenamiento para el líquido procedente
del condensador para que haya un suministro constante de líquido para el
evaporador, según las necesidades del mismo.
-LÍNEA DE LÍQUIDO
Su función consiste en llevar el refrigerante líquido desde el receptor hacia
el control de flujo de refrigerante.
-CONTROL DE FLUJO DE REFRIGERANTE
Sus funciones consisten en medir la cantidad adecuada de refrigerante que va
hacia el evaporador y en reducir la presión del líquido que entra en el evaporador,
para que así el líquido se evapore en el evaporador a la temperatura baja
deseada.
-EVAPORADOR
Su función consiste en proporcionar una superficie de transferencia de calor a
través de la cual el calor pasa del ambiente refrigerado al refrigerante evaporado.
-LINEA DE ASPIRACIÓN
Su función consiste en llevar el vapor de presión baja desde el evaporador hacia la
entrada de aspiración del compresor.
-COMPRESOR
Sus funciones consisten en extraer el vapor del evaporador y en aumentar la
temperatura y presión del vapor para que éste pueda condensarse con los medios
de condensación normalmente disponibles.

5. -LÍNEA DE DESCARGA
Su función es entregar el vapor a presión alta y temperatura alta desde
el compresor hasta el condensador.
-CONDENSADOR
Su función es proporcionar una superficie de intercambio de calor a través de la
cual el calor pasa del vapor refrigerante caliente a un medio de condensación (aire
o agua, generalmente).
-LADO DE ALTA Y BAJA
Un sistema de refrigeración se divide en dos partes según la presión que el
refrigerante ejerce en estas dos partes.
-LADO DE BAJA
La parte de baja presión del sistema se compone del control de flujo de
refrigerante, el evaporador y la línea de aspiración. La presión que ejerce el
refrigerante en estas partes es la presión baja necesaria para que el refrigerante
se evapore en el evaporador. Esta presión se conoce como “presión baja”,
“presión del lado baja”, “presión de aspiración” o “presión de evaporación“.
-LADO DE ALTA
La parte de alta presión del sistema se compone del compresor, la línea de
descarga, el condensador, el receptor y la línea de líquido. La presión que ejerce
el refrigerante en esta parte del sistema es la presión alta necesaria para
la condensación del refrigerante en el condensador. Esta presión se llama “presión
alta”, “presión de descarga” o “presión de condensación”.
Los puntos divisorios ente los lados de presión alta y baja del sistema son el
control de flujo de refrigerante, donde la presión del refrigerante se reduce de la
presión de condensación a la presión de evaporación, y las válvulas de descarga

6. en el compresor, a través de las cuales el vapor de alta presión se expulsa
después de la compresión.
Diagnóstico de fallas y Reparación
En el aire acondicionado, al igual que en muchos electrodomésticos, las posibles
averías son múltiples y lo primero que tenemos que observar antes de nada es el
tipo de avería que tiene nuestro aire acondicionado, pero hoy nos vamos a centrar
en 5 averías del circuito frigorífico y en la reparación aire acondicionado.
1. Falta de refrigerante
2. Obstrucción del capilar o de la válvula de expansión
3. Filtros o intercambiador interior sucios
4. Batería exterior sucia
5. Bypass en la válvula de 4 vías
FALTA DE REFRIGERANTE
El primer síntoma de la falta de gas en nuestro aire acondicionado es que no
enfría o no calienta lo suficiente, o al menos no lo hace como en un principio, y si
nos vamos a la unidad exterior y tocamos las tuercas de conexión (alta y baja)
veremos claramente que las 2 tuercas están templadas o calientes (esto depende
de la falta de refrigerante que tenga) además de comprobar que el aire que
expulsa el ventilador está a temperatura ambiente. Si tienes un manómetro, lo
primero que observaremos es que la presión tanto en la zona de alta como en la
de baja es baja (tanto para el ciclo de calor como de frío), y si comprobamos el
consumo eléctrico con una pinza amperimétrica veremos que el consumo
eléctrico también es más bajo de lo normal.
Pues bien, para efectuar la reparación aire acondicionado necesitamos meterle
una carga de gas y lo mejor será, si no tenemos medios ni conocimientos
suficientes, llamar al servicio técnico de nuestro aire acondicionado.

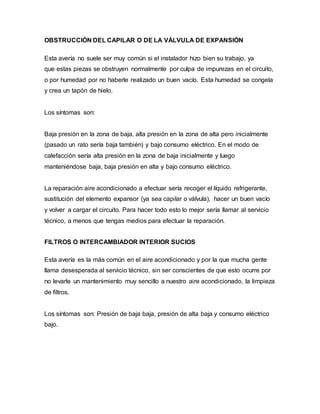

7. OBSTRUCCIÓN DEL CAPILAR O DE LA VÁLVULA DE EXPANSIÓN
Esta avería no suele ser muy común si el instalador hizo bien su trabajo, ya
que estas piezas se obstruyen normalmente por culpa de impurezas en el circuito,
o por humedad por no haberle realizado un buen vacío. Esta humedad se congela
y crea un tapón de hielo.
Los síntomas son:
Baja presión en la zona de baja, alta presión en la zona de alta pero inicialmente
(pasado un rato sería baja también) y bajo consumo eléctrico. En el modo de
calefacción sería alta presión en la zona de baja inicialmente y luego
manteniéndose baja, baja presión en alta y bajo consumo eléctrico.
La reparación aire acondicionado a efectuar sería recoger el líquido refrigerante,
sustitución del elemento expansor (ya sea capilar o válvula), hacer un buen vacío
y volver a cargar el circuito. Para hacer todo esto lo mejor sería llamar al servicio
técnico, a menos que tengas medios para efectuar la reparación.
FILTROS O INTERCAMBIADOR INTERIOR SUCIOS
Esta avería es la más común en el aire acondicionado y por la que mucha gente
llama desesperada al servicio técnico, sin ser conscientes de que esto ocurre por
no levarle un mantenimiento muy sencillo a nuestro aire acondicionado, la limpieza
de filtros.
Los síntomas son: Presión de baja baja, presión de alta baja y consumo eléctrico
bajo.

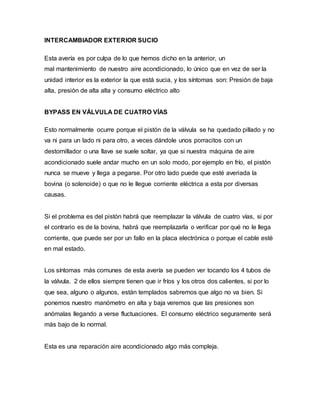

8. INTERCAMBIADOR EXTERIOR SUCIO
Esta avería es por culpa de lo que hemos dicho en la anterior, un
mal mantenimiento de nuestro aire acondicionado, lo único que en vez de ser la
unidad interior es la exterior la que está sucia, y los síntomas son: Presión de baja
alta, presión de alta alta y consumo eléctrico alto
BYPASS EN VÁLVULA DE CUATRO VÍAS
Esto normalmente ocurre porque el pistón de la válvula se ha quedado pillado y no
va ni para un lado ni para otro, a veces dándole unos porracitos con un
destornillador o una llave se suele soltar, ya que si nuestra máquina de aire
acondicionado suele andar mucho en un solo modo, por ejemplo en frío, el pistón
nunca se mueve y llega a pegarse. Por otro lado puede que esté averiada la
bovina (o solenoide) o que no le llegue corriente eléctrica a esta por diversas
causas.
Si el problema es del pistón habrá que reemplazar la válvula de cuatro vías, si por
el contrario es de la bovina, habrá que reemplazarla o verificar por qué no le llega
corriente, que puede ser por un fallo en la placa electrónica o porque el cable esté
en mal estado.
Los síntomas más comunes de esta avería se pueden ver tocando los 4 tubos de
la válvula. 2 de ellos siempre tienen que ir fríos y los otros dos calientes, si por lo
que sea, alguno o algunos, están templados sabremos que algo no va bien. Si
ponemos nuestro manómetro en alta y baja veremos que las presiones son
anómalas llegando a verse fluctuaciones. El consumo eléctrico seguramente será
más bajo de lo normal.
Esta es una reparación aire acondicionado algo más compleja.
