Este documento describe un sistema de almacenamiento y comunicación de imágenes (PACS/SACI). Explica que un PACS permite el almacenamiento y distribución electrónica de imágenes médicas y datos a través de una red de equipos interconectados. También describe las diferentes fases de implementación de un PACS/SACI para digitalizar y almacenar imágenes médicas, así como su integración con un sistema de información radiológica (RIS) para automatizar el flujo de trabajo en radiología.

3. PACS / SACI
Picture Archiving &
Communication Systems
Sistema de almacenamiento y
comunicación de imágenes
“SACI”

4. Qué es un PACS?
 Red de equipos interconectados inteligentemente que
permite el manejo electrónico de imágenes y datos.
 Integra todos los procedimientos de imagen (US, CT, RM,
RX, MN….).
 Permite el almacenamiento electrónico de imágenes.
 Permite la distribución de imágenes fuera del
departamento.
 Visualización de imágenes en medios electrónicos.
 Flujo de trabajo más eficiente.
 Disponibilidad de imágenes en menor tiempo.
 Basado en el estándar DICOM.

5. FLUJO DE TRABAJO
 Una serie de procesos a los que se somete un
paciente para hacer un diagnóstico por
imágenes.
 El objetivo de una solución de flujo de trabajo
con PACS es:
Automatizar tareas y procesos manuales en
el flujo de trabajo de radiología.
Permitir menores costos de operación,
incrementar la productividad y mejorar la
atención a los pacientes.
FINAL
REPORT

6. Sistema PACS básico
Equipos
Generadores
de Imágenes
Red
Visualización
Almacenamiento

7. PACS/SACI
FASE I
- DIGITALIZACION DE IMÁGENES
RADIOGRAFICAS.
-MASTOGRAFIA
-RAYOS X PORTATIL
- US, TCH, RM, ANGIOGRAFO
.....(DICOM).

12. LA MAGIA DE LA IMAGEN
RADIOLOGIA DIGITAL

16. PACS/SACI
FASE II
ARCHIVO DIGITAL
2 ESTACIONES DE VISUALIZACION

19. RADIOLOGIA DIGITAL

20. PACS/SACI
350 A 500 PROCEDIMIENTOS
DIARIOS
35,000 IMÁGENES POR DIA
ALREDEDOR DE 10 MILLONES
POR AÑO
ARCHIVO SUFICIENTE PARA 5 AÑOS

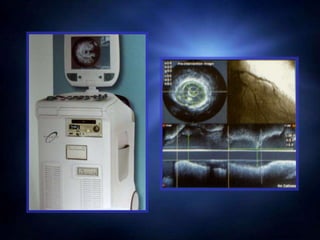

21. LA MAGIA DE LA IMAGEN
ANGIOGRAFIA DIGITAL

28. TOMOGRAFIA HELICOIDAL
MULTICORTE

29. LA MAGIA DE LA IMAGEN
Angio TAC / 2.5 mm / 315 mm in 33 sec

35. BOLD

36. AVANCES EN RESONANCIA
MAGNETICA

40. Delineación excelente del miocardio y cavidad
Sin contraste
Función cardiaca
FIEST
A
*

41. FIESTA
Cine rápido en
paciente con flujo
turbulento
Secuencia FIESTA
en el mismo paciente
• 16 seg de apnea
• 2D cine
• 3D beneficia la delimitación
interna
Permite el diagnóstico aún con flujo turbulento
*

42. PACS/SACI
FASE III
DIGITALIZACION TOTAL
ARCHIVO ELECTRONICO (20 TERAB.)
20,000,000,000,000 By
ESTACIONES DE DIAGNOSTICO
ESTACIONES DE VISUALIZACION

47. MASTOGRAFIA DIGITAL

48. RAYOS X PORTATIL DIGITAL

59. RIS
Radiology Information
System

60. Proceso de Diagnóstico
Automatizado
Médico
Referente
Orden
HIS
Interpretación
Diagnóstico
Reporte
Archivo /
Diagnóstico /
Dictado /
Firma
Imagen
Documentación
DryView
CR DR
Almacenamiento
De Imágenes / Datos
Distribución
De resultados
Escritorio
Clínico
Seguridad y Privacidad
Recepción
Status de
Paciente en
RIS

66. MUCHAS GRACIAS

68. RIS
 Sistema de información que permite dar
soporte al flujo integral del proceso de
atención a pacientes:
 Funcionalidad:
 Programación de estudios (citas)
 Dictado (digital/reconocimiento de voz)
 Transcripción
 Reporte y firma
 Distribución de resultados
 Monitoreo del paciente y su(s) estudio(s)

69. ¿Cuáles son las piezas?
Una computadora y componentes de
almacenamiento para archivar las imágenes de las
modalidades y comunicación directa con otros
sistemas y/o equipos.

70. Flujo de Trabajo en Radiología
RECEPCIÓN
- Registra
- Carga estudio
- Cobra
- Imprime marcador y etiqueta
- Entrega datos a criterio
CRITERIO
- Asigna estudio a sala y TR
- Pasa al paciente a la sala
- Toma estudio
- Verifica imágenes
- Despide al paciente
- Imprime imágenes
- Entrega imágenes al archivo
ARCHIVO
- Ensobre los estudios
- Prepara carpeta para interpretación
- Entrega carpeta al MR
MÉDICO RADIÓLOGO
- Interpreta estudio
- Entrega carpeta a trascripción
TRANSCRIPCIÓN
- Transcribe el dictado
- Entrega carpeta con papeletas para revisión
MÉDICO RADIÓLOGO
- Revisa trascripción
- Hace correcciones
- Regresa carpeta a transcrip
TRANSCRIPCIÓN
- Corrige
- Triplica
MÉDICO RADIÓLOGO
- Firma
- Entrega al archivo
ARCHIVO
- Verifica imágenes
- Integra papeletas
- Acomoda por # de episodio
- Entrega estudios:
a) Internos: a piso o recepción
b) Externos: a recepción
RECEPCIÓN
- Entrega estudio al paciente

71. • Calidad de Imagen no constante
• Pérdida de estudios

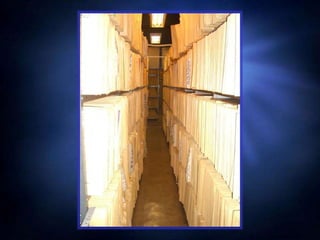

• Espacio de almacenamiento y archivo
• Desperdicio de película y químicos
• Difícil distribución de estudios
• Mayores costos de operación
• Tiempo de espera para iniciar estudios)
• Programación de citas
• Tiempo de espera entrega de resultados
• Muchos pasos para culminar el proceso
DISPOSICION DEL PERSONAL
Búsqueda de Solución

76. Dispositivos de salida:
Estaciones de trabajo con monitores
para desplegar las imágenes e
información.
¿Cuáles son las piezas?
