El documento aborda los problemas de inundaciones en Arequipa debido a precipitaciones constantes y la insuficiencia de sistemas de drenaje, lo cual repercute en el deterioro de infraestructura y pérdida de vidas. Se discuten diferentes tipos de drenaje y su importancia, además de ofrecer recomendaciones para mejorar el manejo de aguas pluviales y prevenir colapsos en el sistema de alcantarillado. Finalmente, se enfatiza la necesidad de estudios y soluciones arquitectónicas que aseguren un adecuado desalojo de agua en la ciudad.

1. 1.-Introducción
El clima y sus efectos han estado íntimamente relacionados con la ingeniería civil,
es por eso que en este tema hablaremos respecto a cómo la ingeniería civil
contribuye a solucionar problemas relacionados a los efectos del clima, en este
caso siendo específicos hablamos de las precipitaciones.
La ciudad de Arequipa en los últimos años a tenido un problema con las
constantes precipitaciones que ocasionan una variedad de problemas entre ellos
tenemos: deterioro de pistas, colapso de desagües, destrucción de construcciones
y lo peor muertes. Es por estos problemas por los que se requiere un estudio
actualizado de la realidad de nuestra ciudad para que en base a ello podamos dar
soluciones.
La necesidad de tener un buen sistema de drenaje que evite las inundaciones y
todos los problemas que consigo trae nos incentiva a investigar sobre este tema.
Solucionar todos estos problemas traería consigo un desarrollo para todos los
sectores productivos, es por ello de su importancia.
Figura 1 Consecuencias de las constantes precipitaciones

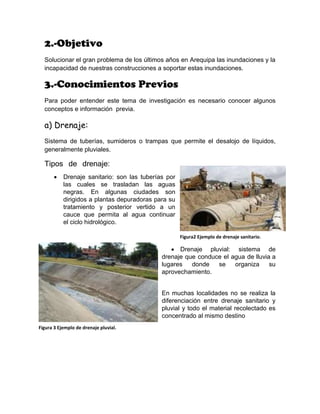

2. 2.-Objetivo
Solucionar el gran problema de los últimos años en Arequipa las inundaciones y la
incapacidad de nuestras construcciones a soportar estas inundaciones.
3.-Conocimientos Previos
Para poder entender este tema de investigación es necesario conocer algunos
conceptos e información previa.
a) Drenaje:
Sistema de tuberías, sumideros o trampas que permite el desalojo de líquidos,
generalmente pluviales.
Tipos de drenaje:
 Drenaje sanitario: son las tuberías por
las cuales se trasladan las aguas
negras. En algunas ciudades son
dirigidos a plantas depuradoras para su
tratamiento y posterior vertido a un
cauce que permita al agua continuar
el ciclo hidrológico.
 Drenaje pluvial: sistema de
drenaje que conduce el agua de lluvia a
lugares donde se organiza su
aprovechamiento.
En muchas localidades no se realiza la
diferenciación entre drenaje sanitario y
pluvial y todo el material recolectado es
concentrado al mismo destino
Figura2 Ejemplo de drenaje sanitario.
Figura 3 Ejemplo de drenaje pluvial.

3. Clasificación de Drenaje:

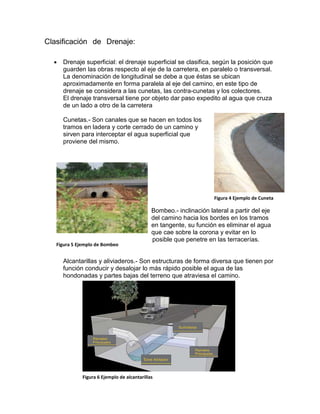

 Drenaje superficial: el drenaje superficial se clasifica, según la posición que
guarden las obras respecto al eje de la carretera, en paralelo o transversal.
La denominación de longitudinal se debe a que éstas se ubican
aproximadamente en forma paralela al eje del camino, en este tipo de
drenaje se considera a las cunetas, las contra-cunetas y los colectores.
El drenaje transversal tiene por objeto dar paso expedito al agua que cruza
de un lado a otro de la carretera
Cunetas.- Son canales que se hacen en todos los
tramos en ladera y corte cerrado de un camino y
sirven para interceptar el agua superficial que
proviene del mismo.
Bombeo.- inclinación lateral a partir del eje
del camino hacia los bordes en los tramos
en tangente, su función es eliminar el agua
que cae sobre la corona y evitar en lo
posible que penetre en las terracerías.
Alcantarillas y aliviaderos.- Son estructuras de forma diversa que tienen por
función conducir y desalojar lo más rápido posible el agua de las
hondonadas y partes bajas del terreno que atraviesa el camino.
Figura 4 Ejemplo de Cuneta
Figura 5 Ejemplo de Bombeo
Figura 6 Ejemplo de alcantarillas

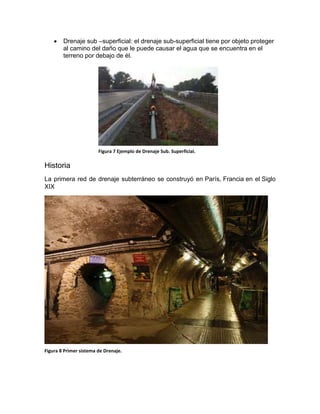

4.  Drenaje sub –superficial: el drenaje sub-superficial tiene por objeto proteger
al camino del daño que le puede causar el agua que se encuentra en el
terreno por debajo de él.
Historia
La primera red de drenaje subterráneo se construyó en París, Francia en el Siglo
XIX
Figura 8 Primer sistema de Drenaje.
Figura 7 Ejemplo de Drenaje Sub. Superficial.

5. Problemas
Un ejemplo lamentable del problema de la insuficiencia de drenaje urbano de una
gran ciudad es el que sufrió la ciudad de Nueva Orleans, en los Estados Unidos,
cuando el huracán Katrina ocasionó una catastrófica inundación exacerbada por la
dificultad en drenar rápidamente las partes inundadas y la rotura de los diques
del Río Misisipi que inundaron la ciudad a un nivel más alto.
La inundación fue tan severa que ocasionó la muerte de unas 29.000 personas y
daños enormes.
b) Inundaciones
Ocupación por parte del agua de zonas que habitualmente están libres de esta,
bien por desbordamiento de ríos y ramblas por lluvias torrenciales o deshielo,
o mares por subida de las mareas por encima del nivel habitual o
por avalanchas causadas por maremotos.

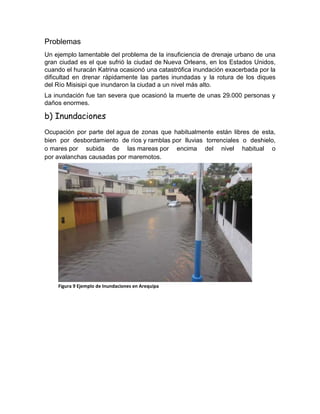

Figura 9 Ejemplo de Inundaciones en Arequipa

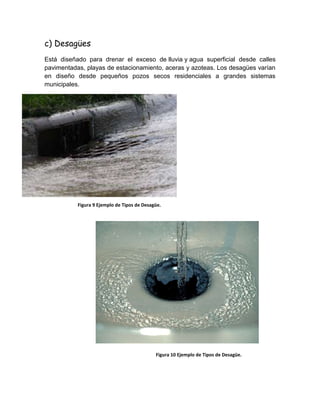

6. c) Desagües
Está diseñado para drenar el exceso de lluvia y agua superficial desde calles
pavimentadas, playas de estacionamiento, aceras y azoteas. Los desagües varían
en diseño desde pequeños pozos secos residenciales a grandes sistemas
municipales.
Figura 9 Ejemplo de Tipos de Desagüe.
Figura 10 Ejemplo de Tipos de Desagüe.

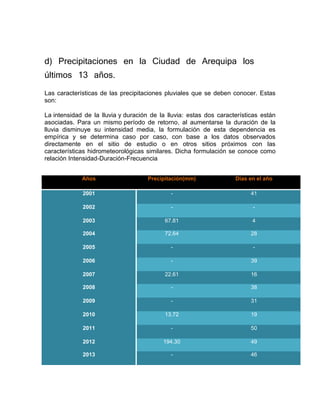

7. d) Precipitaciones en la Ciudad de Arequipa los
últimos 13 años.
Las características de las precipitaciones pluviales que se deben conocer. Estas
son:
La intensidad de la lluvia y duración de la lluvia: estas dos características están
asociadas. Para un mismo período de retorno, al aumentarse la duración de la
lluvia disminuye su intensidad media, la formulación de esta dependencia es
empírica y se determina caso por caso, con base a los datos observados
directamente en el sitio de estudio o en otros sitios próximos con las
características hidrometeorológicas similares. Dicha formulación se conoce como
relación Intensidad-Duración-Frecuencia
Años Precipitación(mm) Días en el año
2001 - 41
2002 - -
2003 67.81 4
2004 72.64 28
2005 - -
2006 - 39
2007 22.61 16
2008 - 38
2009 - 31
2010 13.72 19
2011 - 50
2012 194.30 49
2013 - 46

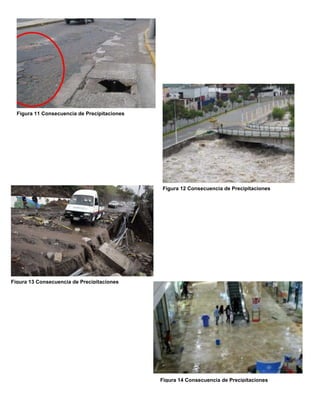

8. Figura 11 Consecuencia de Precipitaciones
Figura 12 Consecuencia de Precipitaciones
Figura 13 Consecuencia de Precipitaciones
Figura 14 Consecuencia de Precipitaciones

9. 4.- Problemas a nivel Internacional.

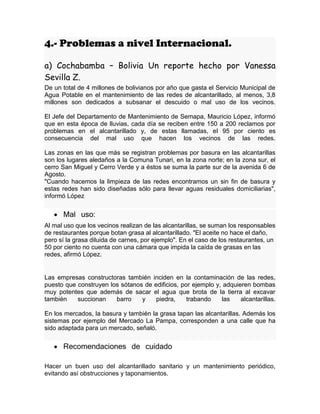

a) Cochabamba – Bolivia Un reporte hecho por Vanessa
Sevilla Z.
De un total de 4 millones de bolivianos por año que gasta el Servicio Municipal de
Agua Potable en el mantenimiento de las redes de alcantarillado, al menos, 3,8
millones son dedicados a subsanar el descuido o mal uso de los vecinos.
El Jefe del Departamento de Mantenimiento de Semapa, Mauricio López, informó
que en esta época de lluvias, cada día se reciben entre 150 a 200 reclamos por
problemas en el alcantarillado y, de estas llamadas, el 95 por ciento es
consecuencia del mal uso que hacen los vecinos de las redes.
Las zonas en las que más se registran problemas por basura en las alcantarillas
son los lugares aledaños a la Comuna Tunari, en la zona norte; en la zona sur, el
cerro San Miguel y Cerro Verde y a éstos se suma la parte sur de la avenida 6 de
Agosto.
"Cuando hacemos la limpieza de las redes encontramos un sin fin de basura y
estas redes han sido diseñadas sólo para llevar aguas residuales domiciliarias",
informó López
 Mal uso:
Al mal uso que los vecinos realizan de las alcantarillas, se suman los responsables
de restaurantes porque botan grasa al alcantarillado. "El aceite no hace el daño,
pero sí la grasa diluida de carnes, por ejemplo". En el caso de los restaurantes, un
50 por ciento no cuenta con una cámara que impida la caída de grasas en las
redes, afirmó López.
Las empresas constructoras también inciden en la contaminación de las redes,
puesto que construyen los sótanos de edificios, por ejemplo y, adquieren bombas
muy potentes que además de sacar el agua que brota de la tierra al excavar
también succionan barro y piedra, trabando las alcantarillas.
En los mercados, la basura y también la grasa tapan las alcantarillas. Además los
sistemas por ejemplo del Mercado La Pampa, corresponden a una calle que ha
sido adaptada para un mercado, señaló.
 Recomendaciones de cuidado
Hacer un buen uso del alcantarillado sanitario y un mantenimiento periódico,
evitando así obstrucciones y taponamientos.

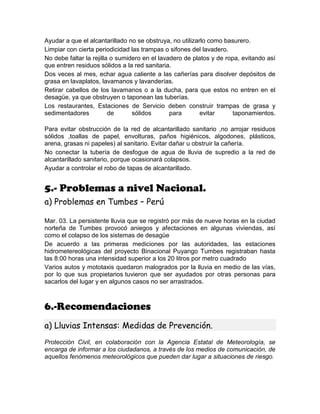

10. Ayudar a que el alcantarillado no se obstruya, no utilizarlo como basurero.
Limpiar con cierta periodicidad las trampas o sifones del lavadero.
No debe faltar la rejilla o sumidero en el lavadero de platos y de ropa, evitando así
que entren residuos sólidos a la red sanitaria.
Dos veces al mes, echar agua caliente a las cañerías para disolver depósitos de
grasa en lavaplatos, lavamanos y lavanderías.
Retirar cabellos de los lavamanos o a la ducha, para que estos no entren en el
desagüe, ya que obstruyen o taponean las tuberías.
Los restaurantes, Estaciones de Servicio deben construir trampas de grasa y
sedimentadores de sólidos para evitar taponamientos.
Para evitar obstrucción de la red de alcantarillado sanitario ,no arrojar residuos
sólidos ,toallas de papel, envolturas, paños higiénicos, algodones, plásticos,
arena, grasas ni papeles) al sanitario. Evitar dañar u obstruir la cañería.
No conectar la tubería de desfogue de agua de lluvia de supredio a la red de
alcantarillado sanitario, porque ocasionará colapsos.
Ayudar a controlar el robo de tapas de alcantarillado.
5.- Problemas a nivel Nacional.
a) Problemas en Tumbes – Perú
Mar. 03. La persistente lluvia que se registró por más de nueve horas en la ciudad
norteña de Tumbes provocó aniegos y afectaciones en algunas viviendas, así
como el colapso de los sistemas de desagüe
De acuerdo a las primeras mediciones por las autoridades, las estaciones
hidrometereológicas del proyecto Binacional Puyango Tumbes registraban hasta
las 8:00 horas una intensidad superior a los 20 litros por metro cuadrado
Varios autos y mototaxis quedaron malogrados por la lluvia en medio de las vías,
por lo que sus propietarios tuvieron que ser ayudados por otras personas para
sacarlos del lugar y en algunos casos no ser arrastrados.
6.-Recomendaciones
a) Lluvias Intensas: Medidas de Prevención.
Protección Civil, en colaboración con la Agencia Estatal de Meteorología, se
encarga de informar a los ciudadanos, a través de los medios de comunicación, de
aquellos fenómenos meteorológicos que pueden dar lugar a situaciones de riesgo.

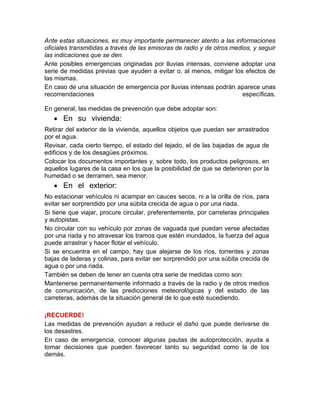

11. Ante estas situaciones, es muy importante permanecer atento a las informaciones
oficiales transmitidas a través de las emisoras de radio y de otros medios, y seguir
las indicaciones que se den.
Ante posibles emergencias originadas por lluvias intensas, conviene adoptar una
serie de medidas previas que ayuden a evitar o, al menos, mitigar los efectos de
las mismas.
En caso de una situación de emergencia por lluvias intensas podrán aparece unas
recomendaciones específicas.
En general, las medidas de prevención que debe adoptar son:
 En su vivienda:
Retirar del exterior de la vivienda, aquellos objetos que puedan ser arrastrados
por el agua.
Revisar, cada cierto tiempo, el estado del tejado, el de las bajadas de agua de
edificios y de los desagües próximos.
Colocar los documentos importantes y, sobre todo, los productos peligrosos, en
aquellos lugares de la casa en los que la posibilidad de que se deterioren por la
humedad o se derramen, sea menor.
 En el exterior:
No estacionar vehículos ni acampar en cauces secos, ni a la orilla de ríos, para
evitar ser sorprendido por una súbita crecida de agua o por una riada.
Si tiene que viajar, procure circular, preferentemente, por carreteras principales
y autopistas.
No circular con su vehículo por zonas de vaguada que puedan verse afectadas
por una riada y no atravesar los tramos que estén inundados, la fuerza del agua
puede arrastrar y hacer flotar el vehículo.
Si se encuentra en el campo, hay que alejarse de los ríos, torrentes y zonas
bajas de laderas y colinas, para evitar ser sorprendido por una súbita crecida de
agua o por una riada.
También se deben de tener en cuenta otra serie de medidas como son:
Mantenerse permanentemente informado a través de la radio y de otros medios
de comunicación, de las predicciones meteorológicas y del estado de las
carreteras, además de la situación general de lo que esté sucediendo.
¡RECUERDE!
Las medidas de prevención ayudan a reducir el daño que puede derivarse de
los desastres.
En caso de emergencia, conocer algunas pautas de autoprotección, ayuda a
tomar decisiones que pueden favorecer tanto su seguridad como la de los
demás.

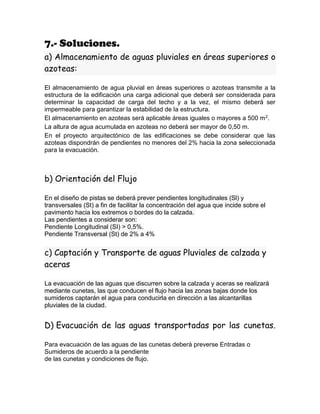

12. 7.- Soluciones.
a) Almacenamiento de aguas pluviales en áreas superiores o
azoteas:
El almacenamiento de agua pluvial en áreas superiores o azoteas transmite a la
estructura de la edificación una carga adicional que deberá ser considerada para
determinar la capacidad de carga del techo y a la vez, el mismo deberá ser
impermeable para garantizar la estabilidad de la estructura.
El almacenamiento en azoteas será aplicable áreas iguales o mayores a 500 m2.
La altura de agua acumulada en azoteas no deberá ser mayor de 0,50 m.
En el proyecto arquitectónico de las edificaciones se debe considerar que las
azoteas dispondrán de pendientes no menores del 2% hacia la zona seleccionada
para la evacuación.
b) Orientación del Flujo
En el diseño de pistas se deberá prever pendientes longitudinales (Sl) y
transversales (St) a fin de facilitar la concentración del agua que incide sobre el
pavimento hacia los extremos o bordes do la calzada.
Las pendientes a considerar son:
Pendiente Longitudinal (SI) > 0,5%.
Pendiente Transversal (St) de 2% a 4%
c) Captación y Transporte de aguas Pluviales de calzada y
aceras
La evacuación de las aguas que discurren sobre la calzada y aceras se realizará
mediante cunetas, las que conducen el flujo hacia las zonas bajas donde los
sumideros captarán el agua para conducirla en dirección a las alcantarillas
pluviales de la ciudad.
D) Evacuación de las aguas transportadas por las cunetas.
Para evacuación de las aguas de las cunetas deberá preverse Entradas o
Sumideros de acuerdo a la pendiente
de las cunetas y condiciones de flujo.

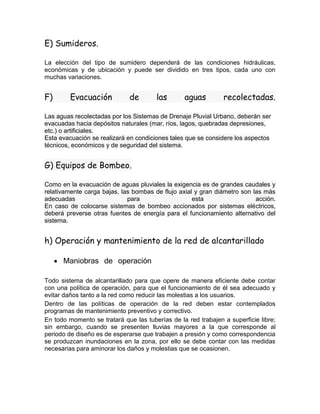

13. E) Sumideros.
La elección del tipo de sumidero dependerá de las condiciones hidráulicas,
económicas y de ubicación y puede ser dividido en tres tipos, cada uno con
muchas variaciones.
F) Evacuación de las aguas recolectadas.
Las aguas recolectadas por los Sistemas de Drenaje Pluvial Urbano, deberán ser
evacuadas hacia depósitos naturales (mar, ríos, lagos, quebradas depresiones,
etc.) o artificiales.
Esta evacuación se realizará en condiciones tales que se considere los aspectos
técnicos, económicos y de seguridad del sistema.
G) Equipos de Bombeo.
Como en la evacuación de aguas pluviales la exigencia es de grandes caudales y
relativamente carga bajas, las bombas de flujo axial y gran diámetro son las más
adecuadas para esta acción.
En caso de colocarse sistemas de bombeo accionados por sistemas eléctricos,
deberá preverse otras fuentes de energía para el funcionamiento alternativo del
sistema.
h) Operación y mantenimiento de la red de alcantarillado
 Maniobras de operación
Todo sistema de alcantarillado para que opere de manera eficiente debe contar
con una política de operación, para que el funcionamiento de él sea adecuado y
evitar daños tanto a la red como reducir las molestias a los usuarios.
Dentro de las políticas de operación de la red deben estar contemplados
programas de mantenimiento preventivo y correctivo.
En todo momento se tratará que las tuberías de la red trabajen a superficie libre;
sin embargo, cuando se presenten lluvias mayores a la que corresponde al
periodo de diseño es de esperarse que trabajen a presión y como correspondencia
se produzcan inundaciones en la zona, por ello se debe contar con las medidas
necesarias para aminorar los daños y molestias que se ocasionen.

14.  Medidas de conservación y limpieza.
Todo sistema de alcantarillado debe contar con un mantenimiento en menor o
mayor grado, esto con el propósito de que el sistema funcione adecuadamente y
se eviten anomalías en la época de lluvias. Además, ello ayuda a prolongar la vida
útil del sistema.
Esta actividad debe programarse para llevarse a cabo en la época de estiaje.
En este periodo (estiaje) es de esperarse que se tenga la presencia de sedimentos
en el sistema debido a que las velocidades son bajas y no es posible que ellos
sean arrastrados. Por esto, es necesario hacer actividades de limpieza en el
sistema, para lo cual se requiere de equipo apropiado para llevar a cabo esta
actividad, ya que existen tanto conducciones a cielo abierto como cerradas, siendo
estas últimas la mayoría.
 Mantenimiento en la red de alcantarillado.
El sistema de limpieza y mantenimiento más empleado y eficiente en México, es el
sistema de MALACATE, consiste en el paso consecutivo y repetitivo de un
dispositivo, el bote o draga que es sujetado en sus dos extremos. Se pasa un
cable de extremo a extremo de pozo a pozo y se arrastra por el tubo de concreto
la draga o bote y se limpia el sedimento, sobre todo lodos y arenas que son muy
pesadas para otros sistemas de limpieza

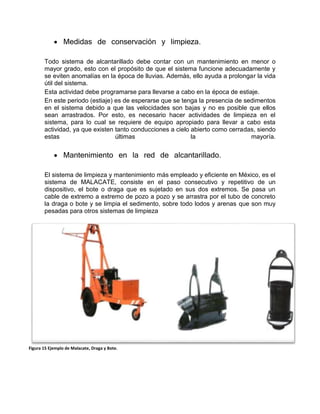

Figura 15 Ejemplo de Malacate, Draga y Bote.

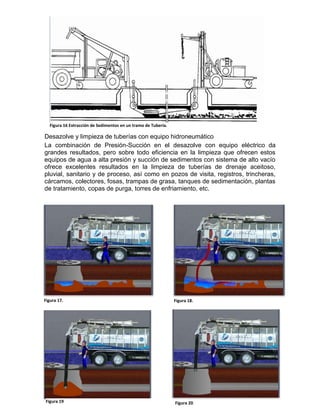

15. Desazolve y limpieza de tuberías con equipo hidroneumático
La combinación de Presión-Succión en el desazolve con equipo eléctrico da
grandes resultados, pero sobre todo eficiencia en la limpieza que ofrecen estos
equipos de agua a alta presión y succión de sedimentos con sistema de alto vacío
ofrece excelentes resultados en la limpieza de tuberías de drenaje aceitoso,
pluvial, sanitario y de proceso, así como en pozos de visita, registros, trincheras,
cárcamos, colectores, fosas, trampas de grasa, tanques de sedimentación, plantas
de tratamiento, copas de purga, torres de enfriamiento, etc.
Figura 16 Extracción de Sedimentos en un tramo de Tubería.
Figura 17. Figura 18.
Figura 19 Figura 20

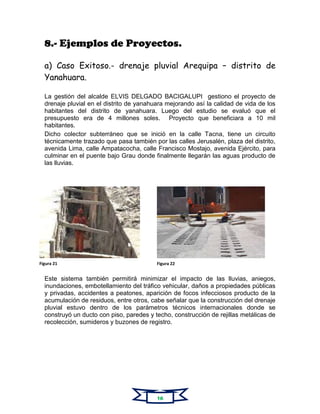

16. 8.- Ejemplos de Proyectos.
a) Caso Exitoso.- drenaje pluvial Arequipa – distrito de
Yanahuara.
La gestión del alcalde ELVIS DELGADO BACIGALUPI gestiono el proyecto de
drenaje pluvial en el distrito de yanahuara mejorando así la calidad de vida de los
habitantes del distrito de yanahuara. Luego del estudio se evaluó que el
presupuesto era de 4 millones soles. Proyecto que beneficiara a 10 mil
habitantes.
Dicho colector subterráneo que se inició en la calle Tacna, tiene un circuito
técnicamente trazado que pasa también por las calles Jerusalén, plaza del distrito,
avenida Lima, calle Ampatacocha, calle Francisco Mostajo, avenida Ejército, para
culminar en el puente bajo Grau donde finalmente llegarán las aguas producto de
las lluvias.
Este sistema también permitirá minimizar el impacto de las lluvias, aniegos,
inundaciones, embotellamiento del tráfico vehicular, daños a propiedades públicas
y privadas, accidentes a peatones, aparición de focos infecciosos producto de la
acumulación de residuos, entre otros, cabe señalar que la construcción del drenaje
pluvial estuvo dentro de los parámetros técnicos internacionales donde se
construyó un ducto con piso, paredes y techo, construcción de rejillas metálicas de
recolección, sumideros y buzones de registro.

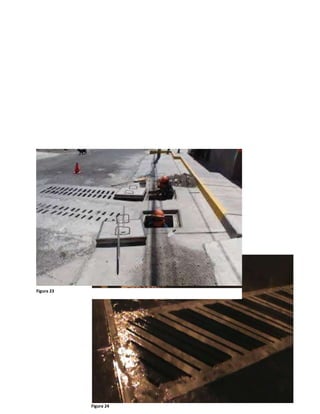

Figura 21 Figura 22

17. Figura 23
Figura 24
