1. OE.4 INSTALACIONES SANITARIAS
OE.4.1 APARATOS SANITARIOS Y ACCESORIOS
OE.4.1.1 SUMINISTRO DE APARATOS
SANITARIOS
OE.4.1.2 SUMINISTRO DE ACCESORIOS
OE.4.1.3 INSTALACIÓN DE APARATOS
SANITARIOS
OE.4.1.4 INSTALACIÓN DE ACCESORIOS
OE.4.2 SISTEMA DE AGUA FRIA
OE.4.2.1 SALIDA DE AGUA FRÍA
OE.4.2.2 REDES DE DISTRIBUCIÓN
OE.4.2.3 REDES DE ALIMENTACIÓN
OE.4.2.4 ACCESORIOS DE REDES DE AGUA
OE.4.2.5 VÁLVULAS
OE.4.2.6 ALMACENAMIENTO DE AGUA
OE.4.2.7 EQUIPOS Y OTRAS INSTALACIONES
OE.4.3 SISTEMA DE AGUA CALIENTE
OE.4.3.1 SALIDA DE AGUA CALIENTE
OE.4.3.2 REDES DE DISTRIBUCIÓN DE AGUA
CALIENTE
OE.4.3.3 ACCESORIOS DE REDES DE AGUA
CALIENTE
OE.4.3.4 VÁLVULAS
OE.4.3.5 EQUIPOS DE PRODUCCIÓN DE AGUA
CALIENTE

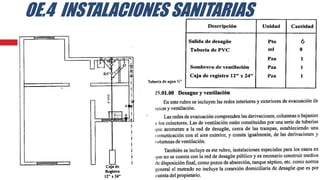

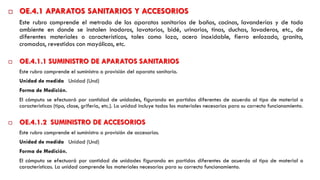

3. OE.4.1 APARATOS SANITARIOS Y ACCESORIOS
Este rubro comprende el metrado de los aparatos sanitarios de baños, cocinas, lavanderías y de todo
ambiente en donde se instalen inodoros, lavatorios, bidé, urinarios, tinas, duchas, lavaderos, etc., de
diferentes materiales o características, tales como loza, acero inoxidable, fierro enlozado, granito,
cromados, revestidos con mayólicas, etc.
OE.4.1.1 SUMINISTRO DE APARATOS SANITARIOS
Este rubro comprende el suministro o provisión del aparato sanitario.
Unidad de medida Unidad (Und)
Forma de Medición.
El cómputo se efectuará por cantidad de unidades, figurando en partidas diferentes de acuerdo al tipo de material o
características (tipo, clase, grifería, etc.). La unidad incluye todos los materiales necesarios para su correcto funcionamiento.
OE.4.1.2 SUMINISTRO DE ACCESORIOS
Este rubro comprende el suministro o provisión de accesorios.
Unidad de medida Unidad (Und)
Forma de Medición.
El cómputo se efectuará por cantidad de unidades figurando en partidas diferentes de acuerdo al tipo de material o
características. La unidad comprende los materiales necesarios para su correcto funcionamiento.
4. OE.4.1.3 INSTALACIÓN DE
APARATOS SANITARIOS
Comprende el cómputo de aparatos
sanitarios en referencia, únicamente a la
mano de obra que lo instalará.
Unidad de Medida Unidad (Und.).
Forma de medición
El cómputo se efectuará por cantidad de
unidades, figurando en partidas diferentes
de acuerdo al tipo de material,
características o dificultad en su instalación.
OE.4.1.4 INSTALACIÓN DE
ACCESORIOS
Comprende el cómputo de accesorios con
referencia únicamente a la mano de obra
que realiza la instalación.
Unidad de Medida Unidad (Und.).
OE.4.2 SISTEMA DE
AGUA FRIA
En este rubro se incluyen las redes de
agua fría desde el punto de
abastecimiento o conexión domiciliaria
hasta los puntos de salida de los
aparatos sanitarios.
Se incluye igualmente la instalación del
sistema contra incendio y cualquier otro
tipo de instalación de tuberías
relacionado con el sistema de agua
fría.
Como norma general, el metrado no
incluye la conexión domiciliaria de
agua. En casos de excepción, se
considera el número de conexiones y
diámetro de cada una.

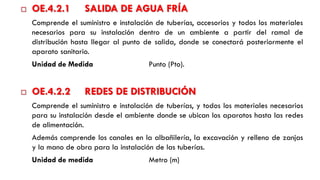

5. OE.4.2.1 SALIDA DE AGUA FRÍA
Comprende el suministro e instalación de tuberías, accesorios y todos los materiales
necesarios para su instalación dentro de un ambiente a partir del ramal de
distribución hasta llegar al punto de salida, donde se conectará posteriormente el
aparato sanitario.
Unidad de Medida Punto (Pto).
OE.4.2.2 REDES DE DISTRIBUCIÓN
Comprende el suministro e instalación de tuberías, y todos los materiales necesarios
para su instalación desde el ambiente donde se ubican los aparatos hasta las redes
de alimentación.
Además comprende los canales en la albañilería, la excavación y relleno de zanjas
y la mano de obra para la instalación de las tuberías.
Unidad de medida Metro (m)

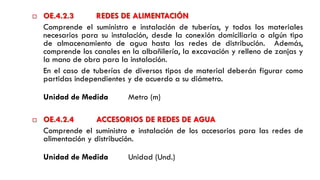

6. OE.4.2.3 REDES DE ALIMENTACIÓN
Comprende el suministro e instalación de tuberías, y todos los materiales
necesarios para su instalación, desde la conexión domiciliaria o algún tipo
de almacenamiento de agua hasta las redes de distribución. Además,
comprende los canales en la albañilería, la excavación y relleno de zanjas y
la mano de obra para la instalación.
En el caso de tuberías de diversos tipos de material deberán figurar como
partidas independientes y de acuerdo a su diámetro.
Unidad de Medida Metro (m)
OE.4.2.4 ACCESORIOS DE REDES DE AGUA
Comprende el suministro e instalación de los accesorios para las redes de
alimentación y distribución.
Unidad de Medida Unidad (Und.)
7. OE.4.2.5 VÁLVULAS
Comprende el suministro e instalación de todos los mecanismos o elementos que so regulan el paso del
agua.
Unidad de Medida Unidad (Und.).
OE.4.2.6 ALMACENAMIENTO DE AGUA
Se refiere a las instalaciones que son destinadas para el almacenamiento de agua, y están constituidas
principalmente por elementos pre fabricados de pequeños volúmenes, como es el caso de los depósitos
de HDPE, fibra de vidrio, PVC, o de otro material.
No incluye las obras civiles.
Se debe precisar que para Cisternas y Reservorios, que involucra estructuras se deberán tratar de
manera independiente las partidas que lo integran.
Unidad de Medida Global (Glb).
OE.4.3 SISTEMA DE AGUA CALIENTE
Se refiere a la distribución de agua caliente desde el equipo de producción a los aparatos sanitarios o
puntos requeridos con o sin retorno de agua caliente. El sistema sin retorno se permite en instalaciones
con calentadores individuales, el sistema con retorno se utiliza con la instalación de equipos centrales de
agua caliente.

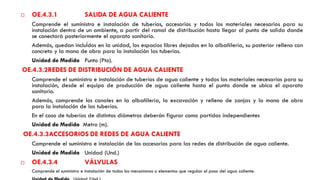

8. OE.4.3.1 SALIDA DE AGUA CALIENTE
Comprende el suministro e instalación de tuberías, accesorios y todos los materiales necesarios para su
instalación dentro de un ambiente, a partir del ramal de distribución hasta llegar al punto de salida donde
se conectará posteriormente el aparato sanitario.
Además, quedan incluÍdos en la unidad, los espacios libres dejados en la albañilería, su posterior relleno con
concreto y la mano de obra para la instalación las tuberías.
Unidad de Medida Punto (Pto).
OE.4.3.2REDES DE DISTRIBUCIÓN DE AGUA CALIENTE
Comprende el suministro e instalación de tuberías de agua caliente y todos los materiales necesarios para su
instalación, desde el equipo de producción de agua caliente hasta el punto donde se ubica el aparato
sanitario.
Además, comprende los canales en la albañilería, la excavación y relleno de zanjas y la mano de obra
para la instalación de las tuberías.
En el caso de tuberías de distintos diámetros deberán figurar como partidas independientes
Unidad de Medida Metro (m).
OE.4.3.3ACCESORIOS DE REDES DE AGUA CALIENTE
Comprende el suministro e instalación de los accesorios para las redes de distribución de agua caliente.
Unidad de Medida Unidad (Und.)
OE.4.3.4 VÁLVULAS
Comprende el suministro e instalación de todos los mecanismos o elementos que regulan el paso del agua caliente.

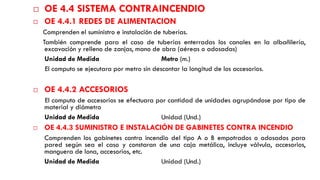

9. OE 4.4 SISTEMA CONTRAINCENDIO
OE 4.4.1 REDES DE ALIMENTACION
Comprenden el suministro e instalación de tuberías.
También comprende para el caso de tuberías enterradas los canales en la albañilería,
excavación y relleno de zanjas, mano de obra (aéreas o adosadas)
Unidad de Medida Metro (m.)
El computo se ejecutara por metro sin descontar la longitud de los accesorios.
OE 4.4.2 ACCESORIOS
El computo de accesorios se efectuara por cantidad de unidades agrupándose por tipo de
material y diámetro
Unidad de Medida Unidad (Und.)
OE 4.4.3 SUMINISTRO E INSTALACIÓN DE GABINETES CONTRA INCENDIO
Comprenden los gabinetes contra incendio del tipo A o B empotrados o adosados para
pared según sea el caso y constaran de una caja metálica, incluye válvula, accesorios,
manguera de lona, accesorios, etc.
Unidad de Medida Unidad (Und.)

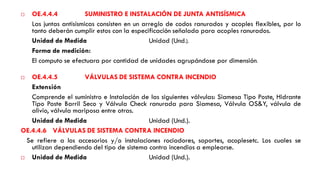

10. OE.4.4.4 SUMINISTRO E INSTALACIÓN DE JUNTA ANTISÍSMICA
Las juntas antisísmicas consisten en un arreglo de codos ranurados y acoples flexibles, por lo
tanto deberán cumplir estos con la especificación señalada para acoples ranurados.
Unidad de Medida Unidad (Und.).
Forma de medición:
El computo se efectuara por cantidad de unidades agrupándose por dimensión.
OE.4.4.5 VÁLVULAS DE SISTEMA CONTRA INCENDIO
Extensión
Comprende el suministro e Instalación de las siguientes válvulas: Siamesa Tipo Poste, Hidrante
Tipo Poste Barril Seco y Válvula Check ranurada para Siamesa, Válvula OS&Y, válvula de
alivio, válvula mariposa entre otras.
Unidad de Medida Unidad (Und.).
OE.4.4.6 VÁLVULAS DE SISTEMA CONTRA INCENDIO
Se refiere a los accesorios y/o instalaciones rociadores, soportes, acoplesetc. Los cuales se
utilizan dependiendo del tipo de sistema contra incendios a emplearse.
Unidad de Medida Unidad (Und.).

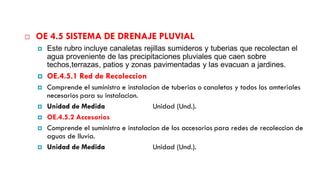

11. OE 4.5 SISTEMA DE DRENAJE PLUVIAL
Este rubro incluye canaletas rejillas sumideros y tuberias que recolectan el
agua proveniente de las precipitaciones pluviales que caen sobre
techos,terrazas, patios y zonas pavimentadas y las evacuan a jardines.
OE.4.5.1 Red de Recoleccion
Comprende el suministro e instalacion de tuberias o canaletas y todos los amteriales
necesarios para su instalacion.
Unidad de Medida Unidad (Und.).
OE.4.5.2 Accesorios
Comprende el suministro e instalacion de los accesorios para redes de recoleccion de
aguas de lluvia.
Unidad de Medida Unidad (Und.).

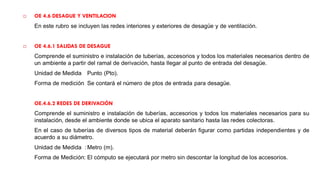

12. OE 4.6 DESAGUE Y VENTILACION
En este rubro se incluyen las redes interiores y exteriores de desagüe y de ventilación.
OE 4.6.1 SALIDAS DE DESAGUE
Comprende el suministro e instalación de tuberías, accesorios y todos los materiales necesarios dentro de
un ambiente a partir del ramal de derivación, hasta llegar al punto de entrada del desagüe.
Unidad de Medida Punto (Pto).
Forma de medición Se contará el número de ptos de entrada para desagüe.
OE.4.6.2 REDES DE DERIVACIÓN
Comprende el suministro e instalación de tuberías, accesorios y todos los materiales necesarios para su
instalación, desde el ambiente donde se ubica el aparato sanitario hasta las redes colectoras.
En el caso de tuberías de diversos tipos de material deberán figurar como partidas independientes y de
acuerdo a su diámetro.
Unidad de Medida : Metro (m).
Forma de Medición: El cómputo se ejecutará por metro sin descontar la longitud de los accesorios.
13. OE.4.6.3 REDES COLECTORAS
Comprende el suministro e instalación de tuberías y todos los materiales necesarios para su
instalación, desde las redes de derivación hasta la conexión domiciliaria.
En el caso de tuberías de diversos tipos de material deberán figurar como partidas
independientes y de acuerdo a su diámetro.
Unidad de Medida Metro (m).
Forma de medición El cómputo se ejecutará por metro lineal sin descontar la longitud de los
accesorios.
OE.4.6.4 ACCESORIOS DE REDES COLECTORAS
Comprende el suministro e instalación de los accesorios para las redes.
Unidad de Medida Unidad (Und.)
Forma de medición El cómputo de accesorios se efectuará por cantidad de unidades
agrupándose por tipo de material y diámetro.
14. M
AGUA FRÍA
AGUA CALIENTE
CODO DE 90°
CODO DE 90° SUBE
CODO DE 90° BAJA
TEE
TEE SUBE
TEE BAJA
VALVULA DE COMPUERTA
VALVULA EN MONTANTE
MEDIDOR DE AGUA (SEDAPAL)
CAÑO DE RIEGO
VALVULA GENERAL
DOBLE YEE SANITARIA
CAJA REGISTRO
TRAMPA P
TEE SANITARIA
REGISTRO ROSCADO DE BRONCE
YEE DE 45°
CODO DE 90° BAJA
CODO DE 90° SUBE
CODO DE 90°
AGUA CALIENTE
AGUA FRÍA
LEYENDA: INSTALACIONES SANITARIAS

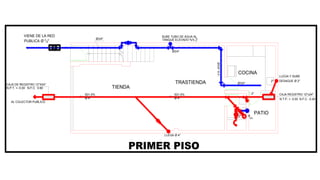

15. TIENDA
TRASTIENDA
COCINA
PATIO
M
VIENE DE LA RED
PUBLICA Ø 3
4"
CAJA DE REGISTRO 12"X24"
N.P.T. +- 0.00 N.F.C. 0.60
AL COLECTOR PUBLICO
Ø3/4"
2"
LLEGA Y SUBE
DESAGUE Ø 2"
CAJA REGISTRO 12"x24"
N.T.P. +- 0.00 N.F.C. -0.40
TANQUE ELEVADO %% 3
4"
SUBE TUBO DE AGUA AL
Ø3/4"
Ø3/4"
S01.5%
Ø 4"
LLEGA Ø 4"
S01.5%
Ø 4"
Ø3/4"A.F.
2"
PRIMER PISO
2"
R-2"

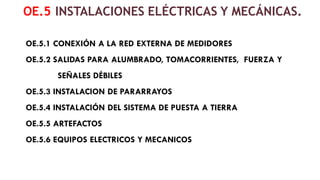

17. OE.5.1 CONEXIÓN A LA RED EXTERNA DE MEDIDORES
OE.5.2 SALIDAS PARA ALUMBRADO, TOMACORRIENTES, FUERZA Y
SEÑALES DÉBILES
OE.5.3 INSTALACION DE PARARRAYOS
OE.5.4 INSTALACIÓN DEL SISTEMA DE PUESTA A TIERRA
OE.5.5 ARTEFACTOS
OE.5.6 EQUIPOS ELECTRICOS Y MECANICOS
OE.5 INSTALACIONES ELÉCTRICAS Y MECÁNICAS.
18.
19.
20. OE.5.1 CONEXIÓN A LA RED EXTERNA DE MEDIDORES
Por lo general la conexión al servicio público de electricidad es por cuenta del
propietario y los trabajos los ejecuta la empresa de servicio público de electricidad,
sin embargo, podrían haber labores accesorias como cajas de paso, obras de
albañilería, etc. para efectuar la instalación del suministro eléctrico.
Unidad de medida Global (Glb.)
OE.5.2 SALIDAS PARA ALUMBRADO, TOMACORRIENTES,
FUERZA Y SEÑALES DÉBILES
El metrado debe iniciarse desde el alimentador, sub alimentadores y circuitos
derivados. El metrado correspondiente a los alimentadores y/o sub alimentadores,
dependiendo de cada caso debe considerar las siguientes sub partidas: Salidas
(cajas de derivación o de paso) Canalizaciones, conductos o tuberías Conductores en
tuberías.

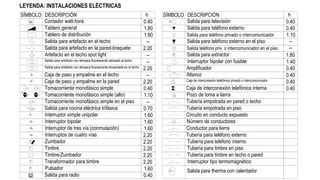

21. LEYENDA: INSTALACIONES ELÉCTRICAS
Contador watt-hora
DESCRIPCIÓNSÍMBOLO h
Tablero general
Tablero de distribución
Salida para artefacto en la pared-braquete
Salida para radio
Pulsador
Transformador para timbre
Timbre-Zumbador
Timbre
Zumbador
Interruptos de cuatro vías
Interruptor de tres vía (conmutación)
Interruptor bipolar
Interruptor simple unipolar
Salida para cocina eléctrica trifásica
Tomacorriente monofásico simple en el piso
Tomacorriente monofásico simple (alto)
Tomacorriente monofásico simple
Caja de paso y empalme en la pared
Caja de paso y empalme en el techo
Salida para artefacto con lámpara fluorescente empotrada en el techo
Artefacto en el techo spot light
Salida para artefacto en el techo
Salida para artefacto con lámpara fluorescente adosado al techo
0.40
1.80
--
0.40
1.10
0.70
1.60
0.40
1.80
2.20
--
--
--
--
2.20
2.20
2.20
2.20
2.20
2.20
2.20
1.60
1.60
1.60
Wh
p
P
T
c
S
S2
S3
S4
Z
T
T
o
R
Tubería para teléfono interno
Salida para therma con calentador
Interruptor tipo termomagnético
Tubería para timbre en techo o pared
Tubería para timbre en piso
Salida para televisión
Interruptor bipolar con fusible
Salida para extractor
Salida para teléfono externo en el piso
Salida para teléfono privado o intercomunicador
Salida para teléfono externo
SÍMBOLO DESCRIPCIÓN
--
1.10
0.40
h
0.40
0.40
--
1.80
0.40
0.40
0.40
1.40
Amplificador
Altavoz
Caja de interconexión telefónica privado o intercomunicador
Caja de interconexión telefónica interna
Pozo de toma a tierra
Tubería empotrada en pared o techo
Tubería empotrada en piso
Salida teléfono priv. o intercomunicador en el piso
Circuito en conducto expuesto
Número de conductores
Conductor para tierra
Tubería para teléfono externo
E
TV
22. ESPECIFICACIONES INSTALACIONES ELÉCTRICAS
TUBERÍAS: Plástico PVC-LIVIANO DE Φ15mm. MÍNIMO, SALVO
ALIMENTADOR PVC-PESADO
CAJAS: FIERRO GALVANIZADO TAMAÑO STÁNDARD PARA
EMPOTRAR TIPO LIVIANO
CONDUCTORES: ALAMBRE DE COBRE ELETROLÍTICO CON FORRO
AISLANTE TW, SALVO ALIMENTADOR THW SU CALIBRE SE MEDIRÁ
EN EL SISTEMA MÉTICO
INTERRUPTORES Y TOMACORRIENTES: DEL TIPO PARA EMPOTRAR
MARCA TICINO O SIMILAR CON PLACAS DE PLÁSTICO SERIE
MAGIC DE 15 A 20 AMPERIOS, 220 VOLTIOS
PLACAS: TELEFÓNICAS, TV, INTERRUPTORES, TOMACORRIENTES Y
OTROS SERÁN PLÁSTICO SERIE MAGIC.

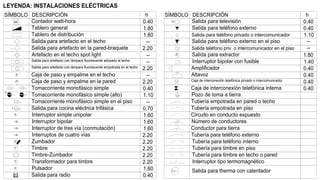

23. LEYENDA: INSTALACIONES ELÉCTRICAS
Contador watt-hora
DESCRIPCIÓNSÍMBOLO h
Tablero general
Tablero de distribución
Salida para artefacto en la pared-braquete
Salida para radio
Pulsador
Transformador para timbre
Timbre-Zumbador
Timbre
Zumbador
Interruptos de cuatro vías
Interruptor de tres vía (conmutación)
Interruptor bipolar
Interruptor simple unipolar
Salida para cocina eléctrica trifásica
Tomacorriente monofásico simple en el piso
Tomacorriente monofásico simple (alto)
Tomacorriente monofásico simple
Caja de paso y empalme en la pared
Caja de paso y empalme en el techo
Salida para artefacto con lámpara fluorescente empotrada en el techo
Artefacto en el techo spot light
Salida para artefacto en el techo
Salida para artefacto con lámpara fluorescente adosado al techo
0.40
1.80
--
0.40
1.10
0.70
1.60
0.40
1.80
2.20
--
--
--
--
2.20
2.20
2.20
2.20
2.20
2.20
2.20
1.60
1.60
1.60
Wh
p
P
T
c
S
S2
S3
S4
Z
T
T
o
R
Tubería para teléfono interno
Salida para therma con calentador
Interruptor tipo termomagnético
Tubería para timbre en techo o pared
Tubería para timbre en piso
Salida para televisión
Interruptor bipolar con fusible
Salida para extractor
Salida para teléfono externo en el piso
Salida para teléfono privado o intercomunicador
Salida para teléfono externo
SÍMBOLO DESCRIPCIÓN
--
1.10
0.40
h
0.40
0.40
--
1.80
0.40
0.40
0.40
1.40
Amplificador
Altavoz
Caja de interconexión telefónica privado o intercomunicador
Caja de interconexión telefónica interna
Pozo de toma a tierra
Tubería empotrada en pared o techo
Tubería empotrada en piso
Salida teléfono priv. o intercomunicador en el piso
Circuito en conducto expuesto
Número de conductores
Conductor para tierra
Tubería para teléfono externo
E
TV

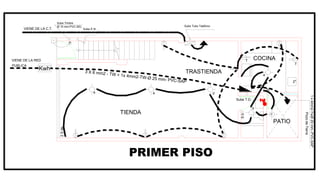

24. Sube Timbre
Ø 15 mm-PVC-SEL
Sube S 3t
VIENE DE LA RED
PUBLICA
Sube Tubo Teléfono
3 X 6 mm2 - TW + 1x 4mm2-TW-Ø 25 mm- PVC-SAP
P
VIENE DE LA C.T.
1x4mm2-TwØ20mm.-PVC-SAP
PozodeTierra
Sube T.D.
2Sde
e e d
Sb
a
b
c
Sc
T
T
C
Kwh
PRIMER PISO
2"
PATIO
COCINA
TRASTIENDA
TIENDA
