La ecografía veterinaria es una técnica útil para detectar la preñez temprana en vacas, evaluar la edad gestacional y detectar anormalidades fetales. Puede usarse para monitorear el desarrollo folicular en los ovarios de manera no invasiva. La ecografía utiliza ultrasonido de alta frecuencia para producir imágenes del útero y los ovarios que permiten evaluar la preñez, el crecimiento folicular y la presencia de cuerpos lúteos o quistes.

1. Universidad Nacional de Loja
Medicina Veterinaria y Zootecnia
Estudiante:
Thalia Jiménez
Docente:
Dr. Manuel Quezada

2. Se puede detectar la preñez temprana, evaluar la
edad gestacional, ciertas anormalidades que
pueden ocurrir durante la preñez como el
desarrollo y la anatomía fetal, así como la
gestación de gemelos.
Técnica de diagnóstico por
imágen sobre la base de la
emisión de ultrasonidos y la
recepción de ecos. Estos ecos
se producen por la reflexión
de los ultrasonidos a nivel de
los distintos tejidos.

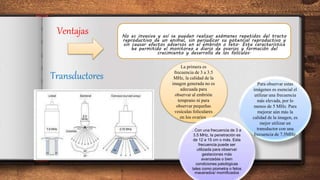

3. Ventajas No es invasiva y así se pueden realizar exámenes repetidos del tracto
reproductivo de un animal, sin perjudicar su potencial reproductivo y
sin causar efectos adversos en el embrión o feto. Esta característica
ha permitido el monitoreo a diario de ovarios y formación del
crecimiento y desarrollo de los folículos.
La primera es
frecuencia de 3 a 3.5
MHz, la calidad de la
imagen generada no es
adecuada para
observar al embrión
temprano ni para
observar pequeñas
vesículas foliculares
en los ovarios.
Para observar estas
imágenes es esencial el
utilizar una frecuencia
más elevada, por lo
menos de 5 MHz. Para
mejorar aún más la
calidad de la imagen, es
mejor utilizar un
transductor con una
frecuencia de 7.5MHz.
. Con una frecuencia de 3 a
3.5 MHz, la penetración es
de 12 a 15 cm o más. Esta
frecuencia puede ser
utilizada para observar
gestaciones más
avanzadas o bien
condiciones patológicas
tales como piometra o fetos
macerados/ momificados
Transductores

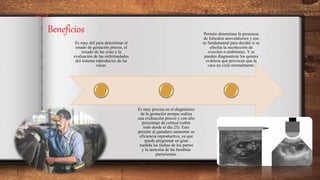

4. Beneficios
Es muy útil para determinar el
estado de gestación precoz, el
sexado de las crías y la
evaluación de las enfermedades
del sistema reproductor de las
vacas.
Es muy precisa en el diagnóstico
de la gestación porque realiza
una evaluación precoz y con alto
porcentaje de certeza (sobre
todo desde el día 23). Esto
permite al ganadero aumentar su
eficiencia reproductiva, ya que
puede programar en gran
medida las fechas de los partos
y la atención de las hembras
parturientas.
Permite determinar la presencia
de folículos anovulatorios y eso
es fundamental para decidir si se
efectúa la recolección de
ovocitos o embriones. Y se
pueden diagnosticar los quistes
ováricos que provocan que la
vaca no cicle normalmente.

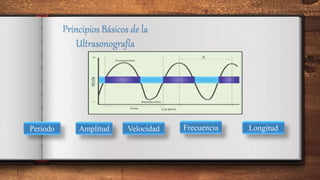

5. Principios Básicos de la
Ultrasonografía
Periodo Amplitud Velocidad Frecuencia Longitud

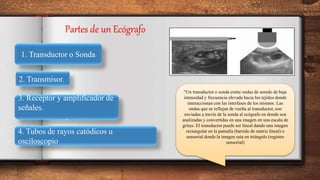

6. Partes de un Ecógrafo
1. Transductor o Sonda
2. Transmisor.
3. Receptor y amplificador de
señales.
.
4. Tubos de rayos catódicos u
osciloscopio
.
“Un transductor o sonda emite ondas de sonido de baja
intensidad y frecuencia elevada hacia los tejidos donde
interaccionan con las interfases de los mismos. Las
ondas que se reflejan de vuelta al transductor, son
enviadas a través de la sonda al ecógrafo en donde son
analizadas y convertidas en una imagen en una escala de
grises. El transductor puede ser lineal dando una imagen
rectangular en la pantalla (barrido de matriz lineal) o
sensorial donde la imagen esta en triángulo (registro
sensorial)

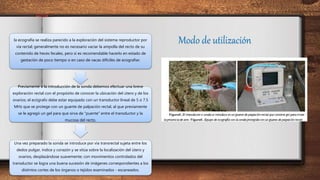

7. Modo de utilización
la ecografía se realiza parecido a la exploración del sistema reproductor por
vía rectal; generalmente no es necesario vaciar la ampolla del recto de su
contenido de heces fecales, pero sí es recomendable hacerlo en estado de
gestación de poco tiempo o en caso de vacas difíciles de ecografiar.
Previamente a la introducción de la sonda debemos efectuar una breve
exploración rectal con el propósito de conocer la ubicación del útero y de los
ovarios; el ecógrafo debe estar equipado con un transductor lineal de 5 o 7.5
MHz que se protege con un guante de palpación rectal, al que previamente
se le agregó un gel para que sirva de “puente” entre el transductor y la
mucosa del recto.
Una vez preparado la sonda se introduce por vía transrectal sujeta entre los
dedos pulgar, índice y corazón y se sitúa sobre la localización del ùtero y
ovarios, desplazándose suavemente; con movimientos controlados del
transductor se logra una buena sucesión de imágenes correspondientes a los
distintos cortes de los órganos o tejidos examinados - escaneados.

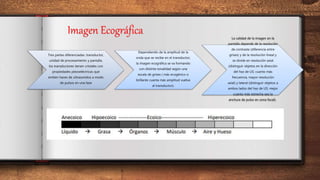

8. Tres partes diferenciadas: transductor,
unidad de procesamiento y pantalla.
los transductores tienen cristales con
propiedades piezoeléctricas que
emiten haces de ultrasonidos a modo
de pulsos en una fase
Dependiendo de la amplitud de la
onda que se recibe en el transductor,
la imagen ecográfica se va formando
con distinta tonalidad según una
escala de grises ( más ecogénico o
brillante cuanta más amplitud vuelva
al transductor).
La calidad de la imagen en la
pantalla depende de la resolución
de contraste (diferencia entre
grises) y de la resolución lineal y
se divide en resolución axial
(distinguir objetos en la dirección
del haz de US: cuanto más
frecuencia, mayor resolución
axial) y lateral (distinguir objetos a
ambos lados del haz de US: mejor
cuanto más estrecha sea la
anchura de pulso en zona focal).
Imagen Ecográfica

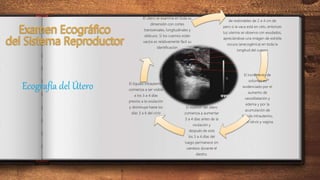

9. Ecografía del Útero
mediante la visualización en la pantalla
de redondeles de 2 a 4 cm de
pero si la vaca está en celo, entonces
luz uterina se observa con exudados,
apreciándose una imágen de estrella
oscura (anecogénica) en toda la
longitud del cuerno
El incremento de
volumen es
evidenciado por el
aumento de
vasodilatación y
edema y por la
acumulación de
líquido intrauterino,
en el cérvix y vagina.
El espesor del útero
comienza a aumentar
3 a 4 días antes de la
ovulación y
después de esta
los 3 a 4 días del
luego permanece sin
cambios durante el
diestro.
El líquido intrauterino
comienza a ser visible
a los 3 a 4 días
previos a la ovulación
y disminuye hasta los
días 3 a 6 del ciclo
El útero se examina en toda su
dimensión con cortes
transversales, longitudinales y
oblicuos. Si los cuernos están
vacíos es relativamente fàcil su
identificación

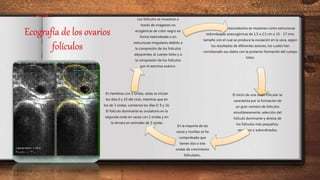

10. Ecografía de los ovarios
folículos
Los folículos preovulatorios se muestran como estructuras
redondeadas anecogénicas de 1,5 a 2,5 cm o 15 - 17 mm,
tamaño con el cual se produce la ovulación en la vaca, según
los resultados de diferentes autores, los cuales han
corroborado sus datos con la posterior formación del cuerpo
lúteo.
El inicio de una onda folicular se
caracteriza por la formación de
un gran número de folículos
simultáneamente, selección del
folìculo dominante y atresia de
los folículos más pequeños,
recesivos o subordinados.
En la mayoría de las
vacas y novillas se ha
comprobado que
tienen dos o tres
ondas de crecimiento
folículares..
En hembras con 2 ondas, estas se inician
los días 0 y 10 del ciclo, mientras que en
los de 3 ondas, comienza los días 0, 9 y 16.
El folículo dominante es ovulatorio en la
segunda onda en vacas con 2 ondas y en
la tercera en animales de 3 ondas
Los folículos se muestran a
través de imágenes no
ecogénicas de color negro en
forma redondeada o en
estructuras irregulares debido a
la compresión de los folículos
adyacentes, al cuerpo lúteo y a
la compresión de los folículos
por el estróma ovárico.

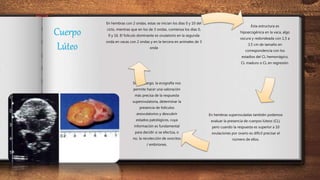

11. Cuerpo
Lúteo
Esta estructura es
hipoecogénica en la vaca, algo
oscura y redondeada con 1,5 a
3,5 cm de tamaño en
correspondencia con los
estadíos del CL hemorrágico,
CL maduro o CL en regresión.
En hembras superovuladas también podemos
evaluar la presencia de cuerpos lúteos (CL),
pero cuando la respuesta es superior a 10
ovulaciones por ovario es difícil precisar el
número de ellos.
Sin embargo, la ecografía nos
permite hacer una valoración
más precisa de la respuesta
superovulatoria, determinar la
presencia de folículos
anovulatorios y descubrir
estados patológicos, cuya
información es fundamental
para decidir si se efectúa, o
no, la recolección de ovocitos
/ embriones.
En hembras con 2 ondas, estas se inician los días 0 y 10 del
ciclo, mientras que en los de 3 ondas, comienza los días 0,
9 y 16. El folículo dominante es ovulatorio en la segunda
onda en vacas con 2 ondas y en la tercera en animales de 3
onda

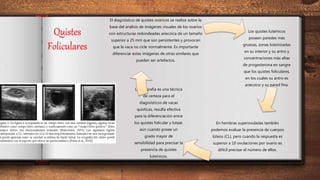

12. Quistes
Foliculares
Los quistes luteínicos
poseen paredes más
gruesas, zonas luteinizadas
en su interior y su antro y
concentraciones más altas
de progesterona en sangre
que los quistes foliculares,
en los cuales su antro es
anecoico y su pared fina.
En hembras superovuladas también
podemos evaluar la presencia de cuerpos
lúteos (CL), pero cuando la respuesta es
superior a 10 ovulaciones por ovario es
difícil precisar el número de ellos.
La ecografía es una técnica
de certeza para el
diagnósticos de vacas
quísticas, resulta efectiva
para la diferenciación entre
los quistes folicular y luteal,
aún cuando posee un
grado mayor de
sensibilidad para precisar la
presencia de quistes
luteínicos.
El diagnóstico de quistes ováricos se realiza sobre la
base del análisis de imágenes visuales de los ovarios
con estructuras redondeadas anecoica de un tamaño
superior a 25 mm que son persistentes y provocan
que la vaca no cicle normalmente. Es importante
diferenciar estas imágenes de otras similares que
pueden ser artefactos.

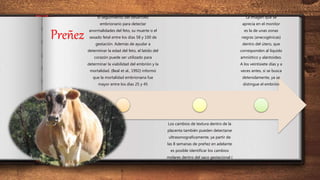

13. Preñez
El seguimiento del desarrollo
embrionario para detectar
anormalidades del feto, su muerte o el
sexado fetal entre los días 58 y 100 de
gestación. Además de ayudar a
determinar la edad del feto, el latido del
corazón puede ser utilizado para
determinar la viabilidad del embrión y la
mortalidad. (Beal et al., 1992) informó
que la mortalidad embrionaria fue
mayor entre los días 25 y 45
Los cambios de textura dentro de la
placenta también pueden detectarse
ultrasonograficamente, ya partir de
las 8 semanas de preñez en adelante
es posible identificar los cambios
molares dentro del saco gestacional (
La imagen que se
aprecia en el monitor
es la de unas zonas
negras (anecogénicas)
dentro del útero, que
corresponden al líquido
amniótico y alantoideo.
A los veintisiete días y a
veces antes, si se busca
detenidamente, ya se
distingue el embrión
