Una red es un sistema de interconexión entre dispositivos como computadoras e impresoras que permite compartir recursos e información. Para ello se necesitan tarjetas de red, cables de conexión y software. Las redes permiten compartir periféricos y recursos, reducir duplicidad de trabajo y satisfacer las necesidades de los usuarios.

1. ¿QUE ES UNA RED?
Una red es un sistema de interconexión entre
dispositivos (computadoras, impresoras, cámaras, etc.)
que permite compartir recursos e información. Para ello es
necesario contar, además de los dispositivos
correspondientes, las tarjetas de red, los cables de
conexión, y el software necesario.
www.postgradoutp.edu.pe

2. ¿Por qué debemos tener una Red?
- Para Compartir periféricos tales como unidades de disco,
impresoras, módem, fax, etc.
- Compartir recursos tales como carpetas , base de datos,
programas de aplicación, etc.
- Reduce e incluso elimina la duplicidad de trabajos.
- Es funcional, es decir debe permitir a los usuarios
satisfacer sus necesidades.
www.postgradoutp.edu.pe

3. ¿Cómo las redes afectan nuestra vida diaria?
www.postgradoutp.edu.pe

4. ¿Cómo las redes afectan nuestra vida diaria?
• Características y los objetivos de los medios de comunicación
populares, como la mensajería instantánea (IM), los wikis, los
blogs, el podcasting y las herramientas de colaboración.
– Mensajería instantánea
• Comunicación
en tiempo real entre
2 o más personas,
basada en texto escrito
– Weblogs (blogs)
• Páginas Web creadas
por una persona
– Podcasting
• Sitio Web que contiene
archivos de audio disponibles
para su descarga
www.postgradoutp.edu.pe

5. ¿Cómo las redes afectan nuestra vida diaria?
• Explique las maneras en las que la utilización de las redes de
información para la colaboración o el uso compartido mejora la
enseñanza y el aprendizaje.
www.postgradoutp.edu.pe

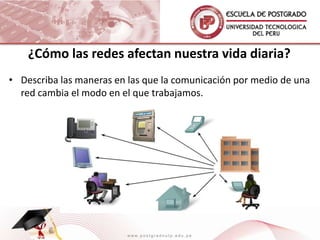

6. ¿Cómo las redes afectan nuestra vida diaria?
• Describa las maneras en las que la comunicación por medio de una
red cambia el modo en el que trabajamos.
www.postgradoutp.edu.pe

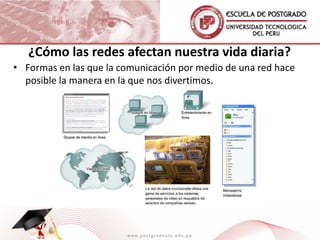

7. ¿Cómo las redes afectan nuestra vida diaria?
• Formas en las que la comunicación por medio de una red hace
posible la manera en la que nos divertimos.
www.postgradoutp.edu.pe

8. Dispositivos de
Comunicación
www.postgradoutp.edu.pe

9. Dispositivos de Comunicación
HUB. Dispositivo o Concentrador que permite la conexión de PCs. Opera
en el nivel L-1 del modelo OSI, mediante la retransmisión de señales eléctricas
a todas las puertas (internamente es un bus).
Características
- Permite la conexión de los PCs y otros dispositivos de red.
- Sólo una comunicación a la vez (autopista de una vía)
- Opera en modo Half-Duplex
www.postgradoutp.edu.pe

10. Dispositivos de Comunicación
SWITCH. Equipo que además de conectar PCs, opera en los niveles L-1 y L-2 del modelo
OSI y cuya principal características es enviar la información al destinatario específico sin ser
retransmitida al resto de las puertas.
Permite la conexión de las computadoras.
www.postgradoutp.edu.pe

11. Dispositivos de Comunicación
DIFERENCIAS
SWITCH
HUB
PC-1 PC-2 PC-3 PC-4 PC-1 PC-2 PC-3 PC-4
Hub Switch
• Una comunicación a la vez. • Múltiples comunicaciones a la
• Half-duplex. vez.
• Es un bus interno. • Full-duplex.
• Tiene límite para conectar • Es una matriz.
hubs en cascada. • Sin límite en la conexión en
• Algunos modelos pueden cascada.
formar stack. • Algunos modelos pueden formar
stack.
• Puertas Gigabit Ethernet.
www.postgradoutp.edu.pe

12. Dispositivos de Comunicación
ACCESS POINT PARA REDES WIRELESS. Equipo que permite conectar
PCs sin la necesidad de cables, utilizando el aire como medio de transporte.
Opera en los niveles L-1 y L-2 de OSI. Adicionalmente tiene una puerta
Ethernet para conectarse a la red cableada.
www.postgradoutp.edu.pe

13. Tipos de Redes
LAN (Local Area Network)
WAN (Wide Area Network)
MAN (Metropolitan Area Network)
www.postgradoutp.edu.pe

14. Red de Área Local (LAN)
Es un conjunto de elementos físicos y lógicos que proporcionan
interconexión entre dispositivos en un área privada y
restringida.
www.postgradoutp.edu.pe

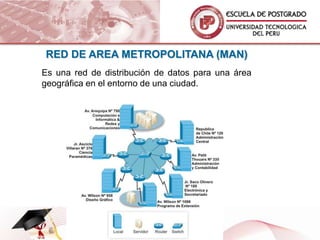

15. RED DE AREA METROPOLITANA (MAN)
Es una red de distribución de datos para una área
geográfica en el entorno de una ciudad.
www.postgradoutp.edu.pe

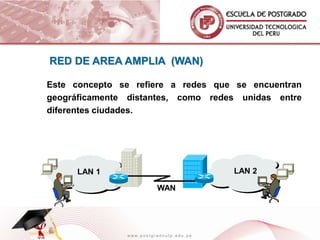

16. RED DE AREA AMPLIA (WAN)
Este concepto se refiere a redes que se encuentran
geográficamente distantes, como redes unidas entre
diferentes ciudades.
LAN 1 LAN 2
WAN
www.postgradoutp.edu.pe

17. Redes Públicas y
Privadas
www.postgradoutp.edu.pe

18. Red Pública (Internet)
Mobile
user
Central site
Analog
Remote
ISDN
site
Cable
Server DSL
Internet Remote
site
– Una red pública permite el acceso a servidores que
contienen información compartida libremente.
www.postgradoutp.edu.pe

19. Red Privada (Intranet)
• Una red privada permite la conexión entre redes LAN de la misma
empresa en forma segura y controlada, utilizando los servicios de
red WAN de un proveedor de servicios de telecomunicaciones.
www.postgradoutp.edu.pe

20. DIRECCIONAMIENTO IP
 Direcciones únicas permiten la comunicación entre
estaciones finales.
 Selección de caminos está basada en la ubicación.
 La ubicación se representa mediante una
dirección.
www.postgradoutp.edu.pe

21. DIRECCIONAMIENTO 32 bits
IP
Network Host
172 . 16 . 122 . 204
 Cada bit en el octeto tiene un peso binario
(como 128,64,...,4,2,1).
 El valor mínimo para cada octeto es 0, todos
los bits en “cero”.
 El valor máximo para cada octeto es 255,
todos los bits en “uno”.
www.postgradoutp.edu.pe

22. DIRECCIONES IP ESTATICAS Y DINAMICAS
Se pueden distinguir dos tipos de direcciones IP:
• IP estáticas (fijas): Son configuradas los host propios por
el administrador de la red, no varían cuando el host se
conecta a la red, por lo tanto cuando el host se conecta a
la red el IP del host es siempre el mismo ya que fue
configurado.
• IP dinámicas (variables): Son proporcionadas por un
servidor DHCP, y varían en cada conexión, cada que el
host se conecta el host recibe una dirección IP distinta.
www.postgradoutp.edu.pe

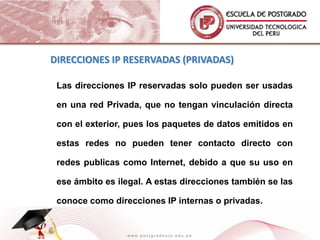

23. DIRECCIONES IP RESERVADAS (PRIVADAS)
Las direcciones IP reservadas solo pueden ser usadas
en una red Privada, que no tengan vinculación directa
con el exterior, pues los paquetes de datos emitidos en
estas redes no pueden tener contacto directo con
redes publicas como Internet, debido a que su uso en
ese ámbito es ilegal. A estas direcciones también se las
conoce como direcciones IP internas o privadas.
www.postgradoutp.edu.pe

24. Utilitarios TCP IP
www.postgradoutp.edu.pe

25. TCP / IP
Son una compleja colección de protocolos. La mayoría de
los fabricantes implementan TCP/IP para incluir unas
determinadas utilidades para visualizar la información de
configuración y resolver los problemas.
- Packet Internet Groper
- ARP
- RARP
- NSLOOKUP
- Netstat
- Nbtstat
- Ipconfig, winipcfg, config e ifconfig
- Tracert, iptrace y traceroute
www.postgradoutp.edu.pe

26. Packet Internet Groper (ping)
Es una sencilla utilidad de línea de comando muy útil que
se incluye en la mayoría de implementaciones TCP/IP, sirve
para comprobar la conectividad IP.
Sintaxis:
ping < host | Dirección IP >
Ping funciona enviando una solicitud de eco ICMP a la
computadora de destino, la computadora receptora envía
entonces un mensaje de respuesta de eco ICMP.
www.postgradoutp.edu.pe

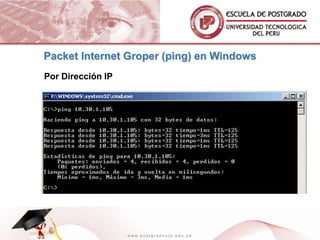

27. Packet Internet Groper (ping) en Windows
Por Dirección IP
www.postgradoutp.edu.pe

28. Packet Internet Groper (ping) en Windows
Por el nombre del host
www.postgradoutp.edu.pe

29. Netstat
A menudo es útil para las estadísticas de la red , se utiliza
en windows y en Unix/linux para visualizar información de
la conexión TCP/IP y el protocolo. Novell utiliza el módulo
cargable Netware (NLM, Netware Loadable Module) tcpcom
para acometer esta tarea.
Las estadísticas de netstat puede resultar útiles para
resolver problemas de conectividad con TCP/IP, si añade el
modificador –s a visualizara la información en modo
resumido.
www.postgradoutp.edu.pe

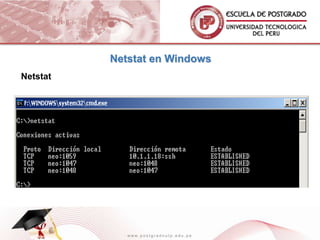

30. Netstat en Windows
Netstat
www.postgradoutp.edu.pe

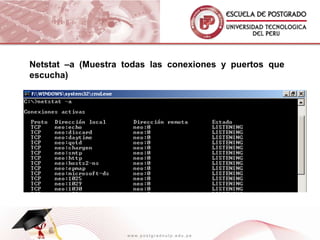

31. Netstat –a (Muestra todas las conexiones y puertos que
escucha)
www.postgradoutp.edu.pe

32. Netstat –r (Muestra el contenido de las tabla de rutas)
www.postgradoutp.edu.pe

33. Netstat –b (Muestra el ejecutable que cada conexión o
puerto que escucha)
www.postgradoutp.edu.pe

34. Netstat –e (Muestra las estadísticas Ethernet.)
www.postgradoutp.edu.pe

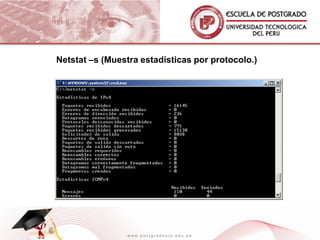

35. Netstat –s (Muestra estadísticas por protocolo.)
www.postgradoutp.edu.pe

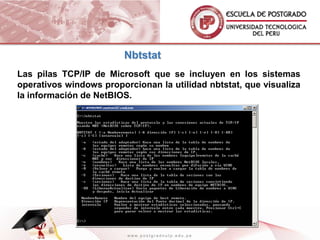

36. Nbtstat
Las pilas TCP/IP de Microsoft que se incluyen en los sistemas
operativos windows proporcionan la utilidad nbtstat, que visualiza
la información de NetBIOS.
www.postgradoutp.edu.pe

37. Ipconfig, winipcfg, config e ifconfig
Muestra la configuración de TCP/IP puede visualizar
utilizando distintas utilidades.
Las utilidades pueden proporcionar muchísima
información, incluyendo la dirección IP, la dirección MAC, la
mascara de subred y el Gateway predeterminado
actualmente en uso.
También pueden mostrar las direcciones de los servidores
DNS y WINS, la información DHCP y los servicios activos.
Hay disponibles muchos modificadores, dependiendo de
los fabricantes.
www.postgradoutp.edu.pe

38. Ipconfig, winipcfg, config e ifconfig
Config : NetWare (consola de servidor).
Ipconfig : Windows NT, 2003, XP, Win 7 .
www.postgradoutp.edu.pe

39. Tracert, iptrace y traceroute
A menudo resulta útil trazar la ruta que un paquete
sigue desde la computadora de origen hasta el host
de destino. Los usuarios identificar los routers por los
que pasa el mensaje. Las siguientes opciones
dependen del sistema operativo utilizado.
- Tracert: Windows.
- iptrace: NetWare NLM.
- Traceroute: Unix/Linux.
www.postgradoutp.edu.pe

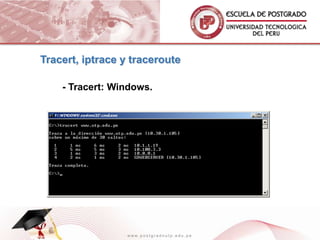

40. Tracert, iptrace y traceroute
- Tracert: Windows.
www.postgradoutp.edu.pe

41. Wireless LAN
¿Qué son las Wireless LAN?
Son las denominadas redes Inalámbricas, en las que su medio
de comunicación es el aire.
Algunos estándares de la industria
- IEEE 802.11b, 11Mbps (la más difundida)
- Bluetooth y
- Soluciones de Radio Frecuencia, RF
www.postgradoutp.edu.pe

42. Wireless LAN
www.postgradoutp.edu.pe

43. SERVICIOS DE RED
www.postgradoutp.edu.pe

44. SERVIDOR Hosts corriendo
Terminal Virtual servidores Telnet
TELNET (Cliente Telnet)
• El servidor telnet normalmente escucha en el puerto 23.
• Permite el acceso remoto a un host de la red.
• Establece una conexión hacia un servidor, pasándole a partir de
ella todo lo tecleado en la máquina remota (administración).
• Sencillo de manejar, pero ampliamente extendido.
www.postgradoutp.edu.pe

45. SERVIDOR Servidor FTP
FTP Internet
Se utiliza para
guardar los archivos
Intranet
que pueden ser Protocol
descargados por los o
usuarios de la red. FTP
• Transferencia de archivos remotamente.
• Corre sobre TCP.
• Control de acceso (login y password).
• Puerto TCI/IP: 20 y 21.
• Utiliza parte de los comandos de TELNET para la
negociación del puerto.
• FTP Anónimo. Posibilidad de adquirir información sin
identificación previa.
www.postgradoutp.edu.pe

46. DHCP
10.1.1.20 Server Ambito
¿Necesito (Fija) Rango: 10.1.1.25 – 10.1.1.50
una Mask: 255.255.255.0
dirección Petición
IP? DHCP
10.1.1.28
10.1.1.26
Cliente DHCP 10.1.1.27
SERVIDOR
DHCP
• Se encarga de asignar direcciones IP dinámicamente a las
estaciones de trabajo de la Intranet.
• La estación que solicita una dirección obtiene la que queda
libre en la tabla de asignación de direcciones del servidor.
www.postgradoutp.edu.pe

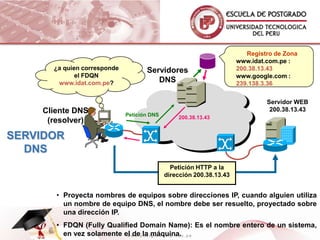

47. Registro de Zona
www.idat.com.pe :
¿a quien corresponde Servidores 200.38.13.43
el FDQN www.google.com :
www.idat.com.pe? DNS 239.138.3.36
Servidor WEB
Cliente DNS 200.38.13.43
Petición DNS 200.38.13.43
(resolver)
SERVIDOR
DNS
Petición HTTP a la
dirección 200.38.13.43
• Proyecta nombres de equipos sobre direcciones IP, cuando alguien utiliza
un nombre de equipo DNS, el nombre debe ser resuelto, proyectado sobre
una dirección IP.
• FDQN (Fully Qualified Domain Name): Es el nombre entero de un sistema,
en vez solamente el w w . pla tmáquina.u . p e
w de o s g r a d o u t p . e d

48. SERVIDOR PROXY
Se utiliza para monitorear el acceso entre las redes.
Cambia la dirección IP de los paquetes de los usuarios
para ocultar los datos de la red interna a Internet y
cuando recibe contestación externa, la devuelve al
usuario que la ha solicitado, su uso reduce la amenaza de
piratas que los visualicen el trafico de la red para
conseguir información sobre las computadoras de la red
interna.
www.postgradoutp.edu.pe

49. Interna: 10.1.1.20
Proxy
SERVIDOR Externa: 200.38.12.22
Caché Internet
PROXY 10.1.1.27 Server
10.1.1.28
10.1.1.26 10.1.1.29
10.1.1.30
• No se Rutea directamente hacia Internet.
• El servidor Proxy, captura la solicitud de la computadora
interna para mostrar una página web.
• La solicitud lo realiza el servidor PROXY, no la dirección IP
interna del usuario.
• Cuenta con dos direcciones ip, una privada y otra válida.
www.postgradoutp.edu.pe

50. Proporciona servicios de correo electrónicos para la red.
SERVIDOR
Correo Correo
DE recibido enviado
Servidor Servidor
CORREO Internet SMTP
SMTP
Servidor
Spool de POP
Correo
Estación de Estaciones de
trabajo trabajo
• El protocolo SMTP (port 25) se encarga del envío y
recepción de correos en Internet.
• El protocolo POP (port 110) se encarga de transferir los
correos a los clientes respectivos.
www.postgradoutp.edu.pe

51. SERVIDOR WEB Corporación
Petición HTTP
Internet
Hoga
Proporciona un
lugar para guardar y r Página WEB
administrar los
Intranet
documentos HTML
que pueden ser
accesibles por los Estaciones de
usuarios de la red a trabajo
través de los con explorador Servidor
navegadores.
WEB BD
• Se encarga de la publicación de páginas Web en Internet.
• También se encarga de la gestión de datos con servidores
de Base de Datos.
• Normalmente escucha por el puerto 80.
www.postgradoutp.edu.pe

52. www.postgradoutp.edu.pe

53. www.postgradoutp.edu.pe

54. www.postgradoutp.edu.pe

55. www.postgradoutp.edu.pe

56. www.postgradoutp.edu.pe
