1. Unidad 1. Corriente Eléctrica
Ejercicios Resueltos

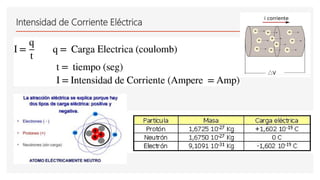

2. Intensidad de Corriente Eléctrica

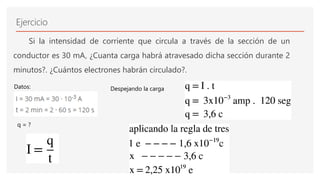

3. Ejercicio
Si la intensidad de corriente que circula a través de la sección de un
conductor es 30 mA, ¿Cuanta carga habrá atravesado dicha sección durante 2
minutos?. ¿Cuántos electrones habrán circulado?.
Despejando la carga
Datos:
q = ?

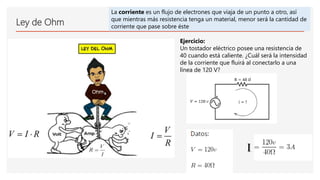

4. Ley de Ohm
Ejercicio:
Un tostador eléctrico posee una resistencia de
40 cuando está caliente. ¿Cuál será la intensidad
de la corriente que fluirá al conectarlo a una
línea de 120 V?
La corriente es un flujo de electrones que viaja de un punto a otro, así
que mientras más resistencia tenga un material, menor será la cantidad de
corriente que pase sobre éste
I

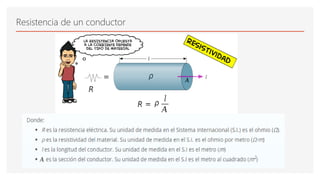

5. Resistencia de un conductor

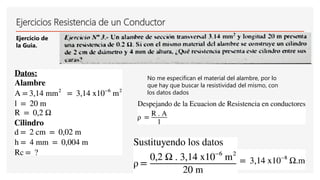

6. Ejercicios Resistencia de un Conductor
Ejercicio de
la Guia.
No me especifican el material del alambre, por lo
que hay que buscar la resistividad del mismo, con
los datos dados

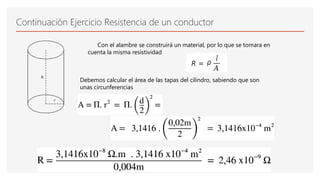

7. Continuación Ejercicio Resistencia de un conductor
Con el alambre se construirá un material, por lo que se tomara en
cuenta la misma resistividad
Debemos calcular el área de las tapas del cilindro, sabiendo que son
unas circunferencias

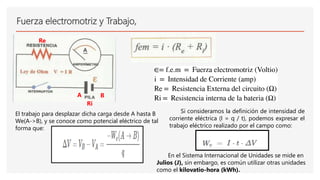

8. Fuerza electromotriz y Trabajo,
El trabajo para desplazar dicha carga desde A hasta B
We(A->B), y se conoce como potencial eléctrico de tal
forma que:
Si consideramos la definición de intensidad de
corriente eléctrica (I = q / t), podemos expresar el
trabajo eléctrico realizado por el campo como:
En el Sistema Internacional de Unidades se mide en
Julios (J), sin embargo, es común utilizar otras unidades
como el kilovatio-hora (kWh).
A B
Re
Ri

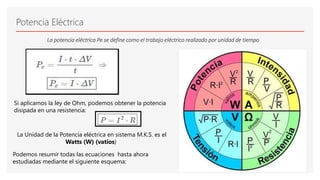

9. Potencia Eléctrica
La potencia eléctrica Pe se define como el trabajo eléctrico realizado por unidad de tiempo
La Unidad de la Potencia eléctrica en sistema M.K.S. es el
Watts (W) (vatios)
Si aplicamos la ley de Ohm, podemos obtener la potencia
disipada en una resistencia:
Podemos resumir todas las ecuaciones hasta ahora
estudiadas mediante el siguiente esquema:

10. Efecto Joule
La energía eléctrica se puede transformar
en otro tipo de energía, pero siempre una parte
de la energía se pierde (disipa) en forma de
calor.
Este efecto, establece que el calor desarrollado
cuando una corriente eléctrica atraviesa un
conductor es proporcional al cuadrado de la
intensidad, a su resistencia y al tiempo durante el
cual circula.
Sabiendo que 1 Julio = 0.24 calorías, podemos
definir la ley de Joule de la siguiente forma:
Q es el calor, expresado en calorías (cal),

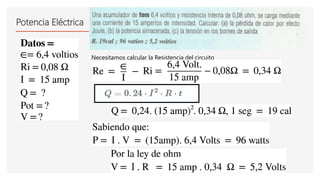

11. Potencia Eléctrica
Necesitamos calcular la Resistencia del circuito

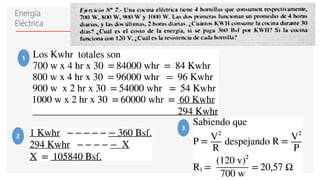

12. Energía
Eléctrica
1
2
3
