El documento describe los elementos principales de un mapa atmosférico, incluyendo isobaras, centros de acción como anticiclones y borrascas, y frentes. Explica que las isobaras unen puntos de igual presión, los centros de acción se identifican por su presión más alta o baja, y existen tres tipos de frentes (frío, cálido y ocluido). También resume los tipos de tiempo en la península ibérica según la estación, influenciados por centros de acción dinámicos y té

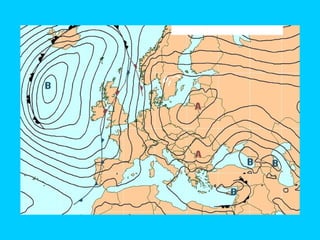

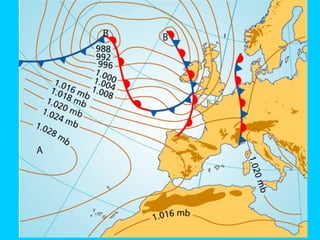

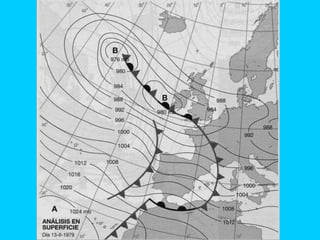

1. EL MAPA ATMOSFÉRICO

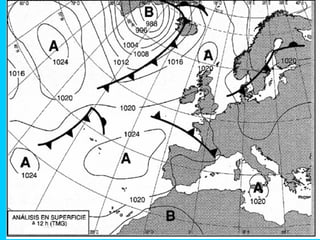

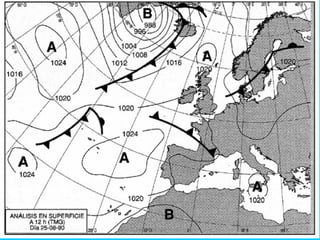

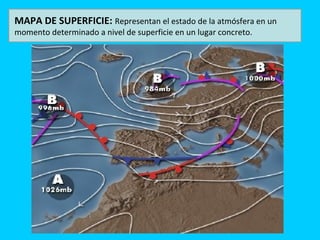

2. MAPA DE SUPERFICIE: Representan el estado de la atmósfera en un
momento determinado a nivel de superficie en un lugar concreto.

3. 1º  Identificar los
elementos visibles del
mapa
1. ISOBARAS
2. CENTROS DE
ACCIÓN
3. FRENTES

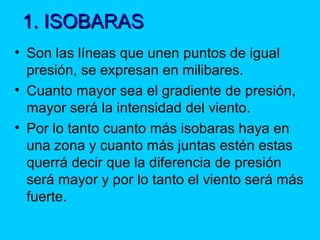

4. 1. ISOBARAS1. ISOBARAS
• Son las líneas que unen puntos de igual
presión, se expresan en milibares.
• Cuanto mayor sea el gradiente de presión,
mayor será la intensidad del viento.
• Por lo tanto cuanto más isobaras haya en
una zona y cuanto más juntas estén estas
querrá decir que la diferencia de presión
será mayor y por lo tanto el viento será más
fuerte.

5. 1. ISOBARAS1. ISOBARAS
Observar:
- el valor de la
Isobara
- la dirección del
viento
- si están juntas o
separadas
Dirección
del viento.
Isobaras Gradiente
cuando no aparece flecha, debemos recordar que en las
borrascas B, el aire corre contrario a las agujas del reloj
y en los anticiclones A, a la inversa.

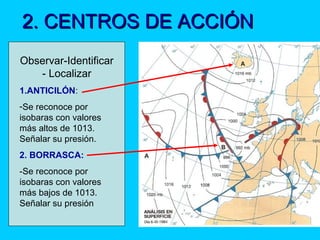

6. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN
Observar-Identificar
- Localizar
1.ANTICILÓN:
-Se reconoce por
isobaras con valores
más altos de 1013.
Señalar su presión.
2. BORRASCA:
-Se reconoce por
isobaras con valores
más bajos de 1013.
Señalar su presión

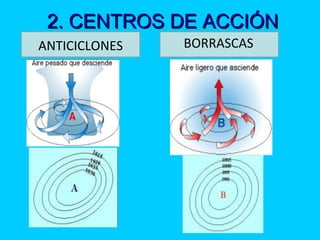

7. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN
ANTICICLONES BORRASCAS

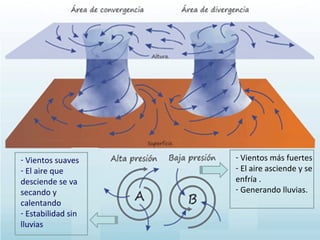

8. - Vientos suaves
- El aire que
desciende se va
secando y
calentando
- Estabilidad sin
lluvias
- Vientos más fuertes
- El aire asciende y se
enfría .
- Generando lluvias.

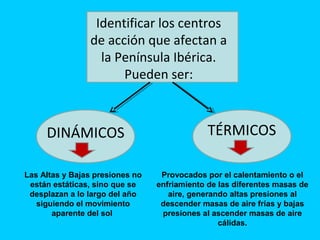

9. Identificar los centros
de acción que afectan a
la Península Ibérica.
Pueden ser:
DINÁMICOS
Las Altas y Bajas presiones no
están estáticas, sino que se
desplazan a lo largo del año
siguiendo el movimiento
aparente del sol
TÉRMICOS
Provocados por el calentamiento o el
enfriamiento de las diferentes masas de
aire, generando altas presiones al
descender masas de aire frías y bajas
presiones al ascender masas de aire
cálidas.

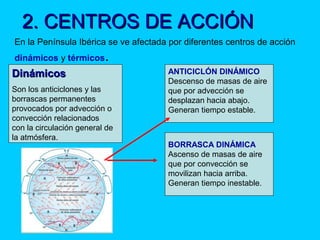

10. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN
En la Península Ibérica se ve afectada por diferentes centros de acción
dinámicos y térmicos.
DinámicosDinámicos
Son los anticiclones y las
borrascas permanentes
provocados por advección o
convección relacionados
con la circulación general de
la atmósfera.
ANTICICLÓN DINÁMICO
Descenso de masas de aire
que por advección se
desplazan hacia abajo.
Generan tiempo estable.
BORRASCA DINÁMICA
Ascenso de masas de aire
que por convección se
movilizan hacia arriba.
Generan tiempo inestable.

11. DINÁMICOSDINÁMICOS

12. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

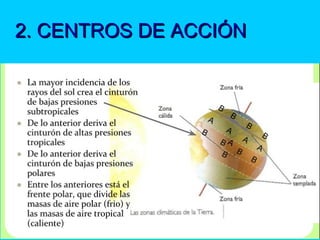

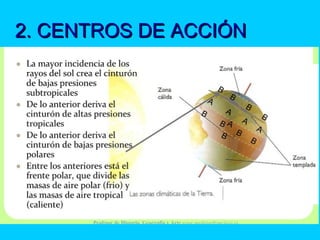

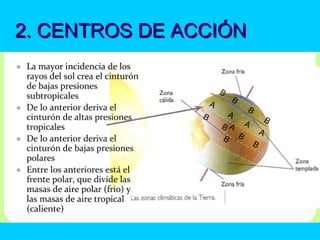

13. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

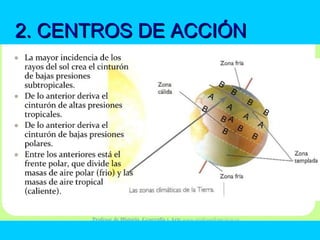

14. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

15. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

16. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

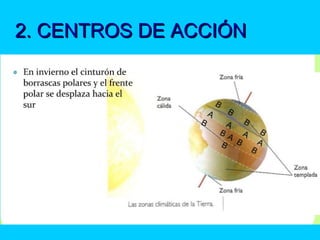

17. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

18. 2. CENTROS DE ACCIÓN2. CENTROS DE ACCIÓN

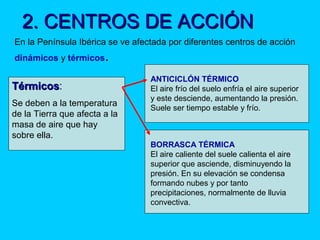

En la Península Ibérica se ve afectada por diferentes centros de acción
dinámicos y térmicos.
TérmicosTérmicos:
Se deben a la temperatura
de la Tierra que afecta a la
masa de aire que hay
sobre ella.

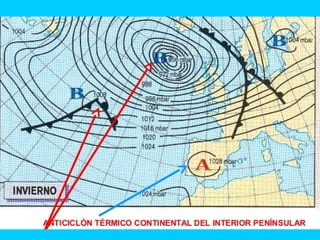

ANTICICLÓN TÉRMICO
El aire frío del suelo enfría el aire superior
y este desciende, aumentando la presión.
Suele ser tiempo estable y frío.
BORRASCA TÉRMICA
El aire caliente del suele calienta el aire
superior que asciende, disminuyendo la
presión. En su elevación se condensa
formando nubes y por tanto
precipitaciones, normalmente de lluvia
convectiva.

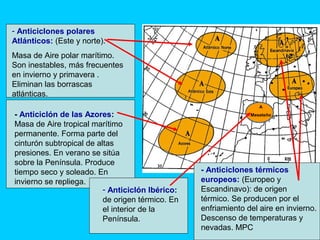

20. A
Meseteño- Anticiclón de las Azores:
Masa de Aire tropical marítimo
permanente. Forma parte del
cinturón subtropical de altas
presiones. En verano se sitúa
sobre la Península. Produce
tiempo seco y soleado. En
invierno se repliega.
- Anticiclones polares
Atlánticos: (Este y norte).
Masa de Aire polar marítimo.
Son inestables, más frecuentes
en invierno y primavera .
Eliminan las borrascas
atlánticas.
- Anticiclones térmicos
europeos: (Europeo y
Escandinavo): de origen
térmico. Se producen por el
enfriamiento del aire en invierno.
Descenso de temperaturas y
nevadas. MPC
- Anticiclón Ibérico:
de origen térmico. En
el interior de la
Península.

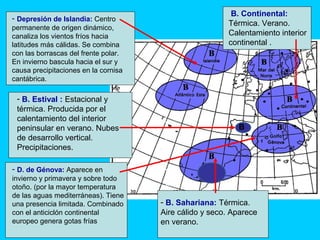

21. - Depresión de Islandia: Centro
permanente de origen dinámico,
canaliza los vientos fríos hacia
latitudes más cálidas. Se combina
con las borrascas del frente polar.
En invierno bascula hacia el sur y
causa precipitaciones en la cornisa
cantábrica.
- D. de Génova: Aparece en
invierno y primavera y sobre todo
otoño. (por la mayor temperatura
de las aguas mediterráneas). Tiene
una presencia limitada. Combinado
con el anticiclón continental
europeo genera gotas frías
- B. Sahariana: Térmica.
Aire cálido y seco. Aparece
en verano.
B. Continental:
Térmica. Verano.
Calentamiento interior
continental .
B
- B. Estival : Estacional y
térmica. Producida por el
calentamiento del interior
peninsular en verano. Nubes
de desarrollo vertical.
Precipitaciones.

22. Otoño, invierno
Tiempo lluvioso

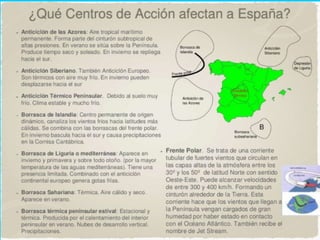

Centros de acción que afectan a la P. Ibérica

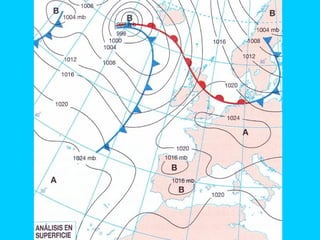

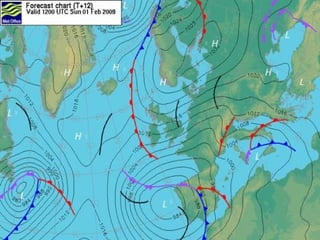

24. 3. FRENTES3. FRENTES
Observar-Identificar -
Localizar
-Situar los FRENTES en
el mapa.
-Indicar el tipo de Frente
del que es: frío, cálido,
ocluido.
-Indicar a qué borrascas
están asociados.
-Indicar la dirección del
Frente

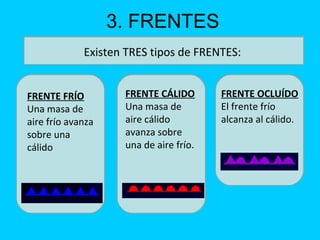

25. 3. FRENTES
Existen TRES tipos de FRENTES:
FRENTE FRÍO
Una masa de
aire frío avanza
sobre una
cálido
FRENTE CÁLIDO
Una masa de
aire cálido
avanza sobre
una de aire frío.
FRENTE OCLUÍDO
El frente frío
alcanza al cálido.

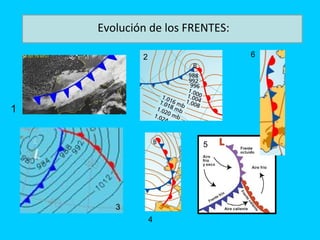

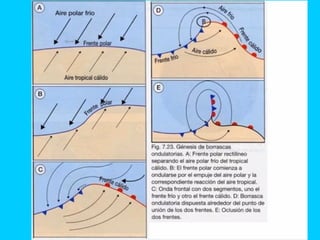

27. Evolución de los FRENTES:
1
2
3
4
5
6

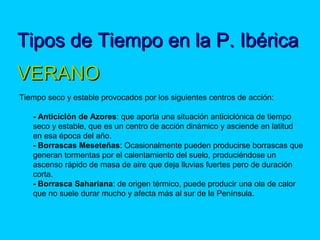

31. Tipos de Tiempo en la P. IbéricaTipos de Tiempo en la P. Ibérica
VERANOVERANO
Tiempo seco y estable provocados por los siguientes centros de acción:
- Anticiclón de Azores: que aporta una situación anticiclónica de tiempo
seco y estable, que es un centro de acción dinámico y asciende en latitud
en esa época del año.
- Borrascas Meseteñas: Ocasionalmente pueden producirse borrascas que
generan tormentas por el calentamiento del suelo, produciéndose un
ascenso rápido de masa de aire que deja lluvias fuertes pero de duración
corta.
- Borrasca Sahariana: de origen térmico, puede producir una ola de calor
que no suele durar mucho y afecta más al sur de la Península.

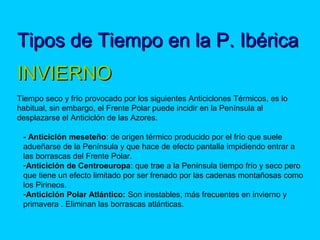

33. Tipos de Tiempo en la P. IbéricaTipos de Tiempo en la P. Ibérica
INVIERNOINVIERNO
Tiempo seco y frío provocado por los siguientes Anticiclones Térmicos, es lo
habitual, sin embargo, el Frente Polar puede incidir en la Península al
desplazarse el Anticiclón de las Azores.
- Anticiclón meseteño: de origen térmico producido por el frío que suele
adueñarse de la Península y que hace de efecto pantalla impidiendo entrar a
las borrascas del Frente Polar.
-Anticiclón de Centroeuropa: que trae a la Península tiempo frío y seco pero
que tiene un efecto limitado por ser frenado por las cadenas montañosas como
los Pirineos.
-Anticiclón Polar Atlántico: Son inestables, más frecuentes en invierno y
primavera . Eliminan las borrascas atlánticas.

34. PRIMAVERA Y OTOÑOPRIMAVERA Y OTOÑO
Tiempo variable, suele ser una época de lluvias producidas por el Frente Polar.
-El Anticiclón de las Azores al terminar el verano va descendiendo en latitud y
ya no nos afecta tan de lleno.
-Los anticiclones térmicos fríos como el meseteño o el de centroeuropa no
han hecho todavía su aparición que como hemos visto es en el invierno.
-Borrascas del Frente Polar que suelen venir acompañadas de
precipitaciones.
