El multímetro es el instrumento más común para medir voltaje, corriente y resistencia en circuitos eléctricos y electrónicos. Puede medir voltaje continuo y alterno, corriente, resistencia, continuidad, transistores y otros componentes. Existen multímetros analógicos y digitales, siendo estos últimos más usados actualmente. Tienen pantalla LCD, perilla selector de funciones y rangos, y bornes para las puntas de prueba.

1. EL MULTIMETRO

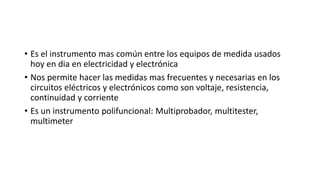

3. • Es el instrumento mas común entre los equipos de medida usados
hoy en dia en electricidad y electrónica
• Nos permite hacer las medidas mas frecuentes y necesarias en los
circuitos eléctricos y electrónicos como son voltaje, resistencia,
continuidad y corriente
• Es un instrumento polifuncional: Multiprobador, multitester,
multimeter

4. Medidas mas usuales
• Medida de voltaje en DC
• Medida de voltaje en AC
• Medida de intensidad en DC
• Medida de resistencia
• Medida de continuidad
• Medidas de transistores, diodos, condensadores, frecuencia,
temperatura.
• Multímetros Análogos y Digitales

5. Multímetro Digital
• Mas usados actualmente
• Pantalla LCD (Tablero de lectura)

6. Diferentes Tipos de Multimetros

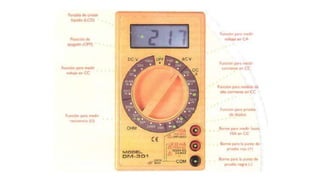

8. Partes Principales
• Pantalla
• Perilla selectora de rangos y funciones
• Clavijas o bornes para las puntas de prueba
• Batería de alimentacion

10. Precauciones
• Manténgalo apagado cuando no lo este utilizando
• Guárdelo en un sitio limpio y seco, no es recomendable exponerlo a la
luz solar directa ni a una alta temperatura
• Si lo guarda en una caja de herramientas, debe estar protegido por un
estuche para que ellas no lo golpeen y se rompa la pantalla. Si el
instrumento no lo incluye, puede fabricar uno con icopor y una caja
de cartón
• Antes de tomar cualquier medida, fíjese muy bien en la posición, ya
que un error en esta operación puede dañar definitivamente el
instrumento

11. • Cuando hay diferentes bornos o clavijas para algunas medidas,
generalmente para alta corriente, se debe conectar la punta de
prueba en la posición correcta y luego devolverla a su posición
normal (V-ῼ-mA). La punta de prueba negra debe estar en el borne
negatica (-) generalmente marcado COM o con el simbolo de tierra, y
la punta de prueba roja debe estar en el borne positive (+)
generalmente marcado V - ῼ - mAp.
• Cuando vaya a cambiar de rango, es recommendable desconectar una
de las puntas de pruebas del circuito o element que se esta midiendo
• Trate con cuidado las puntas de prueba ya que estas se suelen
deteriorar si no lo hace. Especialmente cuidedas para que no hagan
contacto con los cautines.

12. Funcionamiento como Ohmetro
• Para medir Resistencias, Bobinas, Conductores, Fusibles, Lamparas,
Conductores, etc.
• Cinco escalas: 200, 2000, 20K, 200K y 2000K, se deben seleccionar de
acuerdo al valor en ohmios de la resistencia que se va a medir.
• El elemento al cual se va a medir debe estar desenergizado o
desconectado a la fuente de alimentación.
• Antes de medir resistencias debemos verificar la lectura de 0 ῼ la cual
se debe lograr uniendo las puntas de prueba

14. Medida de Continuidad
• Lleve la perilla selectora a la escala mas baja en ohmios (200), y
conecte las puntas de prueba al conductor, lámpara, fusible, pista de
circuito impreso, bobina, etc
• El valor debe estar cercano a los cero ohmios

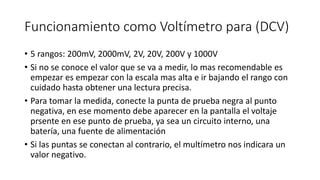

16. Funcionamiento como Voltímetro para (DCV)
• 5 rangos: 200mV, 2000mV, 2V, 20V, 200V y 1000V
• Si no se conoce el valor que se va a medir, lo mas recomendable es
empezar es empezar con la escala mas alta e ir bajando el rango con
cuidado hasta obtener una lectura precisa.
• Para tomar la medida, conecte la punta de prueba negra al punto
negativa, en ese momento debe aparecer en la pantalla el voltaje
prsente en ese punto de prueba, ya sea un circuito interno, una
batería, una fuente de alimentación
• Si las puntas se conectan al contrario, el multímetro nos indicara un
valor negativo.
