El documento describe las funciones básicas de un multímetro digital, incluyendo cómo medir corriente eléctrica, tensión, resistencia, continuidad y polo a tierra. Explica que un multímetro puede usarse como voltímetro, amperímetro u ohmímetro según la medición requerida y proporciona instrucciones detalladas sobre cómo conectarlo correctamente para cada tipo de medición.

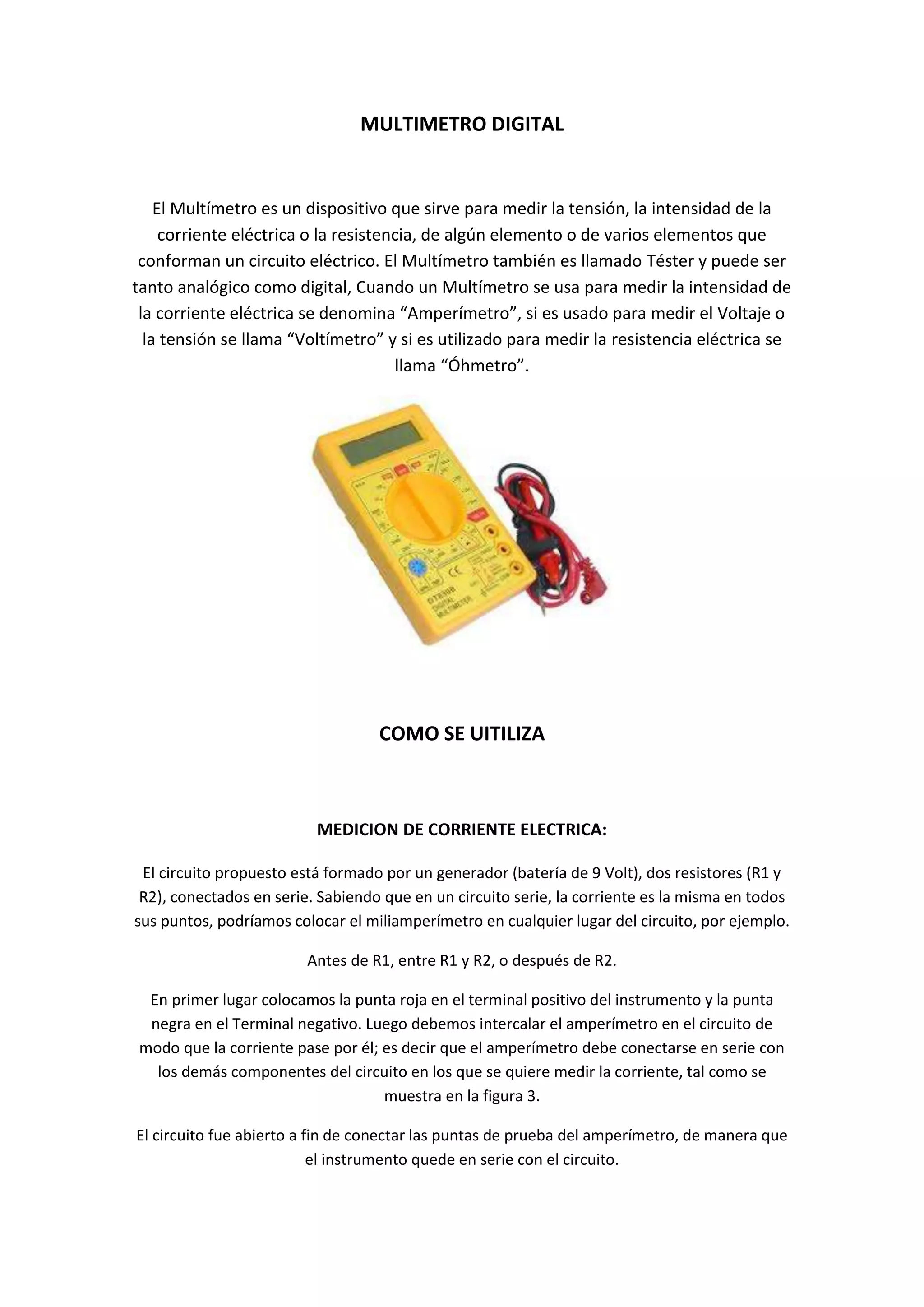

1. MULTIMETRO DIGITAL<br />El Multímetro es un dispositivo que sirve para medir la tensión, la intensidad de la corriente eléctrica o la resistencia, de algún elemento o de varios elementos que conforman un circuito eléctrico. El Multímetro también es llamado Téster y puede ser tanto analógico como digital, Cuando un Multímetro se usa para medir la intensidad de la corriente eléctrica se denomina “Amperímetro”, si es usado para medir el Voltaje o la tensión se llama “Voltímetro” y si es utilizado para medir la resistencia eléctrica se llama “Óhmetro”.<br />COMO SE UITILIZA<br />MEDICION DE CORRIENTE ELECTRICA:<br />El circuito propuesto está formado por un generador (batería de 9 Volt), dos resistores (R1 y R2), conectados en serie. Sabiendo que en un circuito serie, la corriente es la misma en todos sus puntos, podríamos colocar el miliamperímetro en cualquier lugar del circuito, por ejemplo.<br />Antes de R1, entre R1 y R2, o después de R2.<br />En primer lugar colocamos la punta roja en el terminal positivo del instrumento y la punta negra en el Terminal negativo. Luego debemos intercalar el amperímetro en el circuito de modo que la corriente pase por él; es decir que el amperímetro debe conectarse en serie con los demás componentes del circuito en los que se quiere medir la corriente, tal como se muestra en la figura 3.<br />El circuito fue abierto a fin de conectar las puntas de prueba del amperímetro, de manera que el instrumento quede en serie con el circuito.<br />En la figura 4 tenemos armado el circuito y realizamos la medición. Utilizando el bloque “DCmA”, con la llave selectora en la posición “25mA”, debemos utilizar la escala que va de 0 a 250, correspondiente al rango: 0 - 25mA.<br />Al efectuar la medición observamos que la aguja se detuvo entre los números 50 y 100 equivalentes a 5mA y 10mA respectivamente. Además vemos que entre estos dos números, tenemos diez divisiones. Ver figura 5.<br />Si aplicamos la fórmula para saber el valor de cada división, resulta:<br />Vdiv. = (10mA - 5mA) ÷ 10 =Vdiv. = 5mA ÷ 10 = 0,5mA<br />Como la aguja está ubicada a cuatro divisiones hacia la derecha de 5mA, debemos sumar el equivalente de las cuatro divisiones a los 5mA, o sea:<br />Valor medido = 5mA + (4 x 0,5mA)Valor medido = 5mA + 2mA= 7mA<br />MEDICION DE TENSIONES<br />Para medir una tensión, colocaremos las bornas en las clavijas, y no tendremos mas que colocar ambas puntas entre los puntos de lectura que queramos medir. Si lo que queremos es medir voltaje absoluto, colocaremos la borna negra en cualquier masa (un cable negro de molex o el chasis del ordenador) y la otra borna en el punto a medir. Si lo que queremos es medir diferencias de voltaje entre dos puntos, no tendremos mas que colocar una borna en cada lugar.<br />MEDICION DE INTENSIDADES<br />El proceso para medir intensidades es algo más complicado, puesto que en lugar de medirse en paralelo, se mide en serie con el circuito en cuestión. Por esto, para medir intensidades tendremos que abrir el circuito, es decir, desconectar algún cable para intercalar el tester en medio, con el propósito de que la intensidad circule por dentro del tester. Precisamente por esto, hemos comentado antes que un tester con las bornas puestas para medir intensidades tiene resistencia interna casi nula, para no provocar cambios en el circuito que queramos medir.<br />Para medir una intensidad, abriremos el circuito en cualquiera de sus puntos, y configuraremos eltester adecuadamente (borna roja en clavija de amperios de más capacidad, 10A en el caso del testerdel ejemplo, borna negra en clavija común COM).<br />Una vez tengamos el circuito abierto y el tester bien configurado, procederemos a cerrar el circuito usando para ello el tester, es decir, colocaremos cada borna del tester en cada uno de los dos extremos del circuito abierto que tenemos. Con ello se cerrará el circuito y la intensidad circulará por el interior del multímetro para ser leída.<br />MEDICION DE RESISTENCIA<br />El procedimiento para medir una resistencia es bastante similar al de medir tensiones. Basta con colocar la ruleta en la posición de ohmios y en la escala apropiada al tamaño de la resistencia que vamos a medir. Si no sabemos cuantos ohmios tiene la resistencia a medir, empezaremos con colocar la ruleta en la escala más grande, e iremos reduciendo la escala hasta que encontremos la que más precisión nos da sin salirnos de rango.<br />A continuación ejecuta los siguientes pasos:<br />1Enciende el MMD Ubica la llave selectora en el signo \"
W\"
. Con esta elección el Multímetro se convierte en un Ohmímetro.2Coge una resistencia y conecta los terminales del MMD a los extremos de esta, según muestra la figura 3.3Repite el paso anterior varias veces con diferentes resistencias.4El número que lees en la pantalla del MMD es el valor de la resistencia en unidades de Ohm (W).<br />Modo de conectar el multímetro<br />Para medir resistencia.<br /> MEDICION DE CONTINUIDAD<br />Preparación del medidor para un control de continuidadAsegurarse de que no hay potencia conectada en los circuitos donde se probara continuidad. Luego preparar el multímetro digital para probar el voltaje insertando el cable de la sonda negra en el puerto “común” de entrada y el cable de la sonda roja en el puerto de entrada de “Voltios/Ohmios”.<br />Control del funcionamiento del medidorGire el dial giratorio del multímetro al modo que incluye el termino “Continuidad”. El Indicador Digital ahora deberíadar una lectura “Fuera de Limites” Indicando que no hay una conexión de circuito continua entre las dos sondas. Ponga en contacto los extremos de las sondas. El indicador debería ahora dar una lectura de cero, lo que indica que no hay resistencia. Esto significa que hay un circuito contínuo a través de las sondas. Algunos medidores también indican continuidad con un tono audible.<br />Control de un fusibleUn uso típico de esta prueba es el de determinar si un fusible necesita reemplazarse. Si un fusible ha sido sobrecargado y “quemado”, no completara un circuito cuando se usa un multímetro para probarlo. Para controlar esto, coloque la sonda negra en un extremo del fusible y la sonda roja en el otro extremo. Si el fusible esta funcionando correctamente entonces la lectura será igual a cero indicando un circuito completo o “cerrado”. Si el fusible esta abierto, entonces no habrá ninguna lectura y ningún tono, indicando un circuito incompleto o “abierto”.<br />Otros usos de la prueba de continuidadLa prueba de continuidad se usa para controlar un circuito que ha sido abierto por la rotura de un cable o cable aislado, o causada por un componente que se ha desconectado. La misma prueba también puede confirmar si hay continuidad entre componentes que se supone que no deben estar conectados. Cuando esto ocurre, se conoce como “corto circuito”. Esta prueba también puede usarse para controlar circuitos que se sospecha tienen alta resistencia.<br />MEDICION DE POLO A TIERRA<br />Iniciamos colocando el multimetro en la escala de voltaje alterno conectando las bornas del multimetro en una toma de corriente para así empezar a hacer la medición del polo a tierra para saber si esta bien hecho o no.<br />Luego hacemos la prueba con el transformador y el multimetro para saber por donde es que pasa la corriente por neutro o por fase entra la corriente mientras que por neutro no transcurre.<br />
