4. Multímetro El multímetro también llamado polímetro o tester, es un instrumento de usos multiples, pues está formado por un voltímetro para medir tensión continua o alterna, un amperímetro que permite medir corriente y un óhmetro que permite medir resistencia. Es usado frecuentemente en las áreas de electricidad y electrónica elegido por su precio y exactitud. 4 Maciel Sanchez Iván

5. Características del Multímetro En la actualidad hay multímetros con capacidad de medir muchas otras magnitudes como: Capacitancia Frecuencia Temperatura Existen modelos que incorporan algunas de las funciones siguientes: Un comprobador de resistencia que emite un sonido cuando lo probado no supera cierto nivel Amplificador para aumentar la sensibilidad al medir tensiones pequeñas o resitencias de alto valor. Comprobador de diodos y transistores 5 Lastra Zavala Jorge Kemish

6. Multimetro Analógico Este instrumento consta de una bobina móvil, dicha bibina está situada entre los polos norte y sur de un imán. Al circular la corriente por la bobina, aparece una fuerza que hace girar la bobina en sentido horario y junto a ella gira la aguja que se desplaza sobre una escala graduada que es dónde se realiza la lectura. 6 Martínez Tovar Tania Alhelí

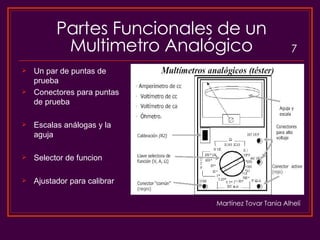

7. Partes Funcionales de un Multimetro Analógico Un par de puntas de prueba Conectores para puntas de prueba Escalas análogas y la aguja Selector de funcion Ajustador para calibrar 7 Martínez Tovar Tania Alhelí

8. Precauciones No conectar un amperímetro a través de una fuente de FEM (fuerza eléctrica motriz), ya que por su baja resistencia circularía una corriente dañina muy alta que puede destruir el delicado movimiento. Obsérvese la polaridad correcta, pues la polaridad inversa causa que el medidor se deflecte contra el mecanismo de tope y ésto podría dañar la aguja. Cuando se utiliza un medidor multirango, primero se usa la escala más alta, luego se va disminuyendo hasta obtener la deflexión adecuada. 8 Fierros Peña Miguel Ángel

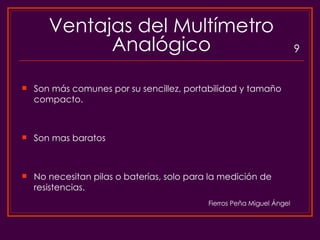

9. Ventajas del Multímetro Analógico Son más comunes por su sencillez, portabilidad y tamaño compacto. Son mas baratos No necesitan pilas o baterías, solo para la medición de resistencias. 9 Fierros Peña Miguel Ángel

10. Multimetro Digital La mayoría de los multímetros digitales se fabrican tomando en cuenta como base ya sea un convertidor A/D de doble rampa o de voltaje a frecuencia con ajuste de rango, para dar flexibilidad al medir voltajes en rangos mas amplios. 10 Camacho Mendoza Cristian Alan

11. Partes que conforman el Multímetro digital Display de cristal líquido. Escala para medir resistencia. Llave selectora de medición. Escala o rango para medir tensión en continua Escala o rango para medir tensión en alterna Borne o “jack” de conexión para la punta roja Borne de conexión o “jack” negativo para la punta negra. Borne de conexión o “jack” para poner la punta roja si se va a medir mA Borne de conexión o “jack” para la punta roja cuando se elija el rango de 20A Escala para medir corriente en alterna rango para medir corriente en continua Zócalo de conexión para medir capacitores o condensadores. 11 Reynoso Ramírez Alejandra

12. Ventajas del Multímetro Digital Estos multímetros presentan varias ventajas como: Ofrecen mejor exactitud y resolución Son mas confiables Son mas fáciles de usar Vienen en una gran variedad de presentaciones 12 Reynoso Ramírez Alejandra

13. Medición de Voltaje en C.A. con el Multímetro Digital En el Multímetro para medir la corriente alterna (C.A) se deben seguir los siguientes pasos: Seleccionar la unidad de voltios en AC Como es corriente alterna lo que se mide, es indiferente la posición del cable negro y el rojo. Se selecciona la escala adecuada. Se conecta el Multímetro a los extremos del componente ( se pone en paralelo ). y se obtiene la lectura en la pantalla. Martínez Tovar Tania Alhelí 13

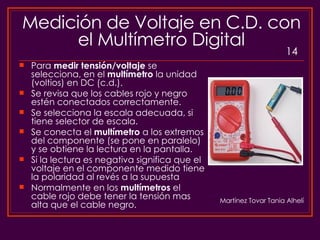

14. Medición de Voltaje en C.D. con el Multímetro Digital Para medir tensión/voltaje se selecciona, en el multímetro la unidad (voltios) en DC (c.d.). Se revisa que los cables rojo y negro estén conectados correctamente. Se selecciona la escala adecuada, si tiene selector de escala. Se conecta el multímetro a los extremos del componente (se pone en paralelo) y se obtiene la lectura en la pantalla. Si la lectura es negativa significa que el voltaje en el componente medido tiene la polaridad al revés a la supuesta Normalmente en los multímetros el cable rojo debe tener la tensión mas alta que el cable negro. Martínez Tovar Tania Alhelí 14

15. Medición de Voltaje en C.D con el Multímetro Analógico Debemos poner la llave selectora de funciones en alguno de los rangos para medir tensión continua (DVC), si no conocemos el valor a medir empezamos por el rango mas alto y si es necesario ir bajando. El voltímetro debe conectarse en paralelo con el componente cuya tensión queremos determinar Reynoso Ramírez Alejandra 16

16. Si se debe efectuar una medición en tensión alterna, no importa la polaridad de las puntas de prueba. Se debe conectar el instrumento en paralelo con el circuito o fuente de tensión alterna. Antes de la medición la llave selectora debe estar en ACV. Reynoso Ramírez Alejandra Medición de Voltaje en C.A con el Multímetro Analógico 16

17. Medición de Resistencia con el Multímetro Digital Medir una resistencia es un procedimiento sencillo Lo primero que hacemos es conectar los cables en los Jack correctos Luego movemos la llave al símbolo de ohms (Ω) y escogemos el rango adecuado a la resistencia proporcionada por el resistor Camacho Mendoza Cristian Alan 17

18. * Sino sabemos, escogemos el rango mas alto y lo disminuimos poco a poco hasta llegar a una cantidad diferente de uno Tocamos los extremos del resistor con la punta roja y negra, sin importar la polaridad y finalmente multiplicamos la cantidad por el valor del rango . Camacho Mendoza Cristian Alan 18

19. Medición de Resistencia Eléctrica con el Multímetro Analógico El multímetro se debe ajustar a cero antes de medir resistencias. Para esto se siguen estas instrucciones: Escoge el rango deseado. Conecta el cable negro en la entrada marcada COMMON y el rojo en la entrada marcada +. Se unen las puntas de prueba de los cables negro y rojo para poner en corto al aparato. Fierros Peña Miguel Ángel 19

20. Gira el control CERO OHMS hasta que la aguja marque cero ohms. (Si esto no se logra se deben reemplazar las baterías del multímetro). para medir resistores de distinto valor existen 3 o 4 rangos por lo regular: Rx1, Rx10, Rx100 y Rx1K. Si la llave selectora esta en “x1”, el valor leido sera directamente en Ω; si esta en “x10” debemos multiplicar el valor dado por 10 y si esta en “x1K” la lectura directa nos da el valor correcto de resistencia en k Ω Fierros Peña Miguel Ángel 20

21. Medición de Corriente con el Multímetro Digital Se selecciona en el multímetro la unidad de (Amperes) en AC. Es indiferente la posición del cable negro y rojo. Se selecciona la escala adecuada, si no se sabe por que magnitud de corriente se va a medir se debe escoger la escala más grande. Para medir la corriente, el multímetro tiene que ubicarse en el paso de la corriente que se desea medir, para esto se pone en serie. Lastra Zavala Jorge Kemish Lastra Zavala Jorge Kemish 21

22. En algunas ocasiones no es posible abrir el circuito para colocar el amperímetro. En éstos casos si se desea averiguar la corriente que pasa por un elemento , se utiliza la ley de ohm para averiguar la corriente en forma indirecta . Otra opción es utilizar un amperímetro de gancho, que permite obtener la corriente que pasa por un circuito sin abrirlo. Lastra Zavala Jorge Kemish 22

23. Para medir la corriente directa solo cambian los primeros pasos: Se selecciona la unidad (amperes) en DC (C.D) Se revisa que los cables rojo y negro están conectados correctamente. Se selecciona la escala adecuada (si no tenemos la idea de que magnitud de la corriente vamos a medir, escoge la escala mas grande ). Se abre el circuito el lugar donde pasa la corriente a medir y conectamos el multímetro (lo ponemos en serie). Lastra Zavala Jorge Kemish 23

24. Medir corriente con el multímetro Analógico Se coloca la punta roja en el terminal positivo del instrumento y la punta negra en el terminal negativo. El multímetro como amperímetro se debe conectar en serie con los demás componentes del circuito. Cuando no se conoce el valor de la corriente que se va a medir, se debe colocar al llave selectora en el rango mas alto de corriente. Maciel Sanchez Iván 24

25. Si la aguja indica que es muy poca, significa que la corriente es mas baja de lo que se esperaba, y entonces se pasa al rango inferior. Asi sucesivamente hasta que la aguja se ubique en la parte superior de la escala. Debemos observar en que sentido tiende a girar la aguja: si lo hace a la izquierda, por debajo del cero, debemos invertir la conexión de las puntas de prueba para que la deflexion de la aguja ocurra en sentido horario. Para leer el valor de la corriente debemos utilizar las escalas marcadas de negro. Maciel Sanchez Iván 25

26. Cuestionario Cu á les son los usos b á sicos del multímetro? Qué es voltaje? Qué es Resistencia? Por qu é se le denomina corriente alterna? Por qu é se le denomina corriente directa? 26

27. Conclusiones Es importante conocer de que forma vamos a usar los instrumentos como el Multímetro, pues si le damos un uso indebido, además de que la medida no sera la correcta y nuestro trabajo no saldrá bien, podemos dañar dicho instrumento. 27

28. Bibliografía Instrumentación electrónica moderna y técnica de medición Albert D. Helfick William D Cooper Editorial Prentice Hall Hispanoamericana S.A 1991 Guía de Mediciones Electrónicas de Laboratorio Stanley Wolf Editorial Prentice Hall Hispanoamericana S.A 1991 Página de internet: www.redtecnicaautomotriz.com Autor del articulo. Profr. Ricardo Ángel Disabato 28
