multímetro

4. Ingrese el área
de trabajo
Multímetro
Es un instrumento electrónico portatil, denominado polímetro, tester o multitester,
que se basa en la utilización de un instrumento de medida, un galvanómetro muy
sensible que se emplea para todas las determinaciones. Es usado para medir
directamente magnitudes eléctricas activas (corrientes) y pasivas (resistencias),
voltaje de corriente alterna, voltaje de corriente directa, amperes de corriente
alterna, amperes de corriente directa, resistencia, continuidad, temperatura,
frecuencia, capacitancia, así como el estado de varios semiconductores tales como
diodos, transistores.
Dos o más bornes eléctricas permiten conectar el polímetro a los circuitos o
componentes exteriores, suelen tener colores para facilitarlo, suele ser de color rojo
la de mayor potencial (+) y de color negro la de menor potencial (-). Los hay
analógicos y digitales, cuenta con un selector que según la posición puede trabajar
como voltímetro, amperímetro y ohmímetro.

5. Ingrese el área
de trabajo
voltímetro

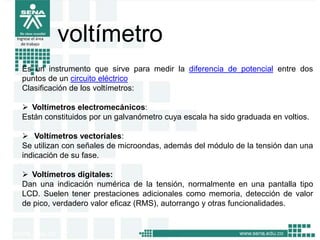

Es un instrumento que sirve para medir la diferencia de potencial entre dos
puntos de un circuito eléctrico
Clasificación de los voltímetros:
 Voltímetros electromecánicos:
Están constituidos por un galvanómetro cuya escala ha sido graduada en voltios.
 Voltímetros vectoriales:
Se utilizan con señales de microondas, además del módulo de la tensión dan una
indicación de su fase.
 Voltímetros digitales:
Dan una indicación numérica de la tensión, normalmente en una pantalla tipo
LCD. Suelen tener prestaciones adicionales como memoria, detección de valor
de pico, verdadero valor eficaz (RMS), autorrango y otras funcionalidades.

6. Ingrese el área
de trabajo Amperímetro
Mide intensidades de corriente eléctrica en amperios, su objetivo es que la mayor
parte de la corriente pase por la resistencia del shunt (significa derivación, es un
escape eléctrico por pérdida de aislamiento en los conductores), pero que la
pequeña cantidad que fluye por el medidor siga siendo proporcional a la
intensidad total.
El amperímetro se instala siempre en serie con el elemento cuya intensidad se
desea conocer. Al estar en serie con el circuito eléctrico es necesario, para que su
influencia sea mínima, que su caída de tensión interna sea muy pequeña, por lo
que su resistencia será también muy pequeña.

7. Ingrese el área
de trabajo
óhmetro
Un óhmetro, Ohmímetro u Ohmniómetro es un instrumento para medir la
resistencia eléctrica, mediante un galvanómetro, se mide la corriente que circula
a través de la resistencia.
La escala del galvanómetro está calibrada directamente en ohmios, ya que en
aplicación de la ley de Ohm, al ser el voltaje de la batería fija, la intensidad
circulante a través del galvanómetro sólo va a depender del valor de la
resistencia bajo medida, esto es, a menor resistencia mayor intensidad de
corriente y viceversa.

8. Ingrese el área
de trabajo
Características y
aplicación del
multimetro

9. Ingrese el área
de trabajo
CARACTERÍSTICAS Y APLICACIÓN
DEL MULTÍMETRO
Se utiliza básicamente para medir las diferentes reacciones de los electrones en lo
componentes electrónicos. Gracias al multímetro, podrás medir resistencia, tensión
eléctrica y corriente.
Son provistos generalmente con una caja protectora de un tamaño aproximado a
las 25 pulgadas cúbicas.
Cuentan con dos terminales cuyas polaridades se caracterizan por colores: Negro
(-) y Rojo (+).
Existen dos zócalos diferentes donde se ubican los terminales. Uno es para las
medidas de circuitos que cuentan con corriente alterna (AC) y otros para medir
circuitos de corriente directa (DC)
Es importante prestar especial atención a las polaridades, deben ser observadas
bien para poder conectar apropiadamente el multímetro.
El multímetro cuenta con una llave que sirve para seleccionar el tipo de medida
que se realizará.

10. Ingrese el área
de trabajo
TIPOS DE MULTÍMETRO
Multímetro analógico:
Es un instrumento especial para laboratorios, de campo especializado, muy útil y
variable. Es capaz de medir voltajes en CA y CD, ganancia de transistor, caída de
voltaje de diodos, resistencia, capacitancia e impedancia. Mediante el principio del
galvanómetro y su funcionamiento, cuenta con una aguja que se mueve sobre una
escala la cual brindan una más rápida respuesta.
Multímetro digital:
Estos son autorrango, es decir solo colocamos la perilla en el parámetro a medir y
solo se ajusta, usa los circuitos para convertirlos de valores analógicos a valores
digitales para luego mostrarlo en una pantalla.

11. Ingrese el área
de trabajo
Manejo del multímetro
digital
Colocamos las puntas de prueba al equipo y
seleccionamos el parámetro a medir.

12. Ingrese el área
de trabajo
En este caso una batería, identificamos los polos positivo y negativo,
colocamos nuestras puntas de prueba.
Otra ventaja que se tiene con los multímetros digitales es que si inviertes la
polaridad a la hora de medir, el valor te lo dará negativo.

13. Ingrese el área
de trabajo
Entonces bastara con cambiarlos:
MEDICIÓN DE RESISTENCIA (OHMS)
Colocamos el selector en el rango de ohms

14. Ingrese el área
de trabajo
Para el caso de la medición de resistencias existe un código de colores
el cual nos determina el valor de ese semiconductor.
Negro= 0
Café= 1
Rojo= 2
Naranja= 3
Amarillo= 4
Verde= 5
Azul= 6
Violeta= 7
Gris= 8
Blanco= 9
Dorado= 5% Tolerancia
Plata= 10% Tolerancia

15. Ingrese el área
de trabajo
Tenemos una resistencia con un valor según el código de colores: Azul=
6 Gris= 8 Café= 1 entonces tenemos un valor de 680 Ohms (la última
banda indica el número de ceros a agregar).
La otra según el código: Café= 1 Negro= 0 Rojo= 2 Entonces tenemos
un valor de 1000 Ohms o 1 Kilo ohm.
Ahora checaremos una bocina que según sus especificaciones tiene
una bobina de 4 Ohms Comprobémoslo:

16. Ingrese el área
de trabajo COMPROBACIÓN DE DIODOS
Diodos hay dos formas de nombrarle (Diodo rectificador, diodo zener o
regulador de voltaje) esto debido a que son los más comunes de usar:
El diodo rectificador tiene como principal función convertir la corriente alterna a
directa, dejando a esta fluir en un solo sentido sin dejarla retornar. Muchos
llaman al diodo rectificador como “Válvula Check Electrónica” pues estas
válvulas de igual forma solo dejan fluir en solo sentido.
Para comprobar que el diodo se encuentra en buen estado, deberá indicarnos
el display que hacia un sentido conduce y hacia el otro no.

17. Ingrese el área
de trabajo
Aquí les muestro 3 diferentes formas de diodos y su comprobación:

18. Ingrese el área
de trabajo
VOLTAJE EN DC
En el selector del medidor nos fijamos en la zona donde se mide la
corriente continua V---
En la foto por Ej se ha seleccionado para medir un voltaje de 200v pero ojo,
debemos conocer que medremos para escoger el rango adecuado

19. Ingrese el área
de trabajo
VOLTAJE EN DC ¿Como tomar la medida?
• Insertamos la punta negra en la clavija COM
• Insertamos la punta Roja en la clavija V
• Las puntas las pondremos en los cables de los cuales queremos medir
su tensión:
• Y tomar la lectura.

20. Ingrese el área
de trabajo
Corriente en dc
La corriente directa (CD) o corriente continua es aquella cuyas cargas
eléctricas o electrones fluyen siempre en el mismo sentido en un circuito
eléctrico cerrado, moviéndose del polo negativo hacia el polo positivo de
una fuente de fuerza electromotriz , tal como ocurre en las baterías o en
cualquier otra fuente generadora de ese tipo de corriente eléctrica
La corriente directa(CD) implica un flujo de carga que
fluye siempre en una sola dirección. Una batería produce
corriente directa en un circuito porque sus bornes tienen siempre el
mismo signo de carga. Los electrones se mueven siempre en el circuito
en la misma dirección: del borne negativo que los repele al borne positivo
que los atrae. Aún si la corriente se mueve en pulsaciones irregulares, en
tanto lo haga en una sola dirección es CD

21. Ingrese el área
de trabajo
aplicaciones

22. Ingrese el área
de trabajo
Como medir voltaje
Para medir voltaje en un circuito se utiliza el Voltímetro, que se conecta
entre los extremos del elemento a medir, es decir, se conecta en
paralelo. Existen voltímetros para AC y DC.

23. Ingrese el área
de trabajo
Como medir corriente
El instrumento utilizado para medir la corriente se denomina AMPERIMETRO.,
el amperímetro debe de estar colocado de modo que toda la corriente pase por
él. Esta manera de conectar un amperímetro se llama conexión en serie.
Hay amperímetros para corriente continua (DC) y para corriente alterna (AC).
Los bornes del amperímetro destinados a la corriente continua tienen un signo
(+) (cable conector rojo) y el otro, un signo (-) (cable conector negro). Al
conectar el amperímetro para DC debe cuidarse de que la polaridad del
instrumento coincida con la polaridad de la fuente de alimentación, de lo
contrario se corre el riesgo de que el instrumento se malogre. Esta precaución
es innecesaria para la medición de corriente alterna.

24. Ingrese el área
de trabajo
Como medir resistencia
Para medir un resistor se selecciona, en el multímetro que estemos
utilizando, la unidad (ohmios).
Revisar que los cables rojo y negro estén conectados correctamente.
Se selecciona la escala adecuada, si tiene selector de escala (si no
tenemos idea de que magnitud de la resistencia que vamos a medir,
escoger la escala más grande).
Si no tiene selector de escala seguramente el multímetro escoge la
escala automáticamente.
Para medir una resistencia con el multímetro, éste tiene que ubicarse
con las puntas en los extremos del elemento a medir (en paralelo) y se
obtiene la lectura en la pantalla.
Lo ideal es que el elemento a medir (una resistencia en este caso) no
esté alimentado por ninguna fuente de voltaje (V). El ohmímetro hace
circular una corriente I por la resistencia para poder obtener el valor de
la ésta.
