Este documento proporciona instrucciones para medir resistencia, tensión y corriente continua utilizando un polímetro. Explica cómo conectar correctamente el polímetro y cómo aumentar la escala cuando se muestra un "1." en la pantalla. También describe cómo medir valores en circuitos en serie, paralelo y mixtos montados en una placa de circuito impreso.

1. TOMA DE MEDIDAS
CON
EL POLÍMETRO
Prácticas en el taller

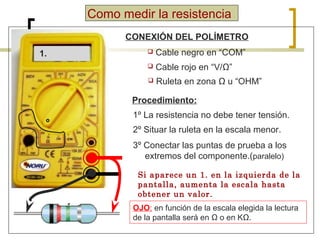

2. Como medir la resistencia
CONEXIÓN DEL POLÍMETRO
1.

Cable negro en “COM”

Cable rojo en “V/Ω”

Ruleta en zona Ω u “OHM”
Procedimiento:
1º La resistencia no debe tener tensión.
2º Situar la ruleta en la escala menor.
3º Conectar las puntas de prueba a los
extremos del componente.(paralelo)
Si aparece un 1. en la izquierda de la
pantalla, aumenta la escala hasta
obtener un valor.
OJO: en función de la escala elegida la lectura
de la pantalla será en Ω o en KΩ.

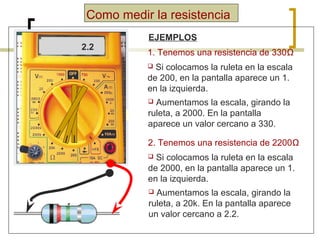

3. Como medir la resistencia
1.
1.
330
2.2
EJEMPLOS
1. Tenemos una resistencia de 330Ω
Si colocamos la ruleta en la escala
de 200, en la pantalla aparece un 1.
en la izquierda.

Aumentamos la escala, girando la
ruleta, a 2000. En la pantalla
aparece un valor cercano a 330.

2. Tenemos una resistencia de 2200Ω
Si colocamos la ruleta en la escala
de 2000, en la pantalla aparece un 1.
en la izquierda.

Aumentamos la escala, girando la
ruleta, a 20k. En la pantalla aparece
un valor cercano a 2.2.


4. Como medir la tensión continua
CONEXIÓN DEL POLÍMETRO
1.

Cable negro en “COM”

Cable rojo en “V/Ω”

Ruleta en zona ”DCV” o V
Procedimiento:
1º Conectar el circuito.
2º Situar la ruleta en la escala mayor
o un valor superior al que se mide.
3º Conectar las puntas de prueba a los
extremos del componente (paralelo).
Si aparece un 1. en la izquierda de la
pantalla, aumenta la escala hasta
obtener un valor.
OJO: en función de la escala elegida la lectura
de la pantalla será en V o en mV.

5. Como medir la intensidad continua
CONEXIÓN DEL POLÍMETRO
 Cable negro en “COM”
 Cable rojo en “A” o 10A
 Ruleta en zona ”DCA” o A
Procedimiento:
1º Conectar el circuito.
2º Situar la ruleta en la escala mayor
3º Abrir el circuito (quitar un cable).
4º Conectar las puntas de prueba en los
puntos abiertos (conexión en serie).
Si aparece un 1. en la izquierda
de la pantalla, aumenta la
escala hasta obtener un valor.
OJO: en función de la escala elegida la
lectura de la pantalla será en A, mA o μA.

6. Actividades
Medir la intensidad de un circuito formado
por una pila de 6V y una bombilla. Montar en el
1.
0.4
entrenador
Colocar la ruleta del polímetro en DCA
Quitar un cable de la bombilla 2 “B2”
Poner los terminales en los puntos abiertos.
En la pantalla aparece 1. en la izquierda.
Situar cable rojo en 10 A y la ruleta en 10 A.
V/Ω
COM
B1
6v
B2
GND

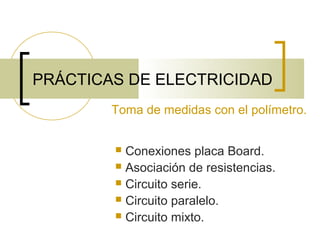

7. PRÁCTICAS DE ELECTRICIDAD
Toma de medidas con el polímetro.
Conexiones placa Board.
 Asociación de resistencias.
 Circuito serie.
 Circuito paralelo.
 Circuito mixto.


8. Conexiones placa Board.

9. 12.5

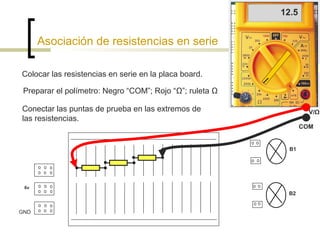

Asociación de resistencias en serie
Colocar las resistencias en serie en la placa board.
Preparar el polímetro: Negro “COM”; Rojo “Ω”; ruleta Ω
Conectar las puntas de prueba en las extremos de
las resistencias.
V/Ω
COM
B1
6v
B2
GND

10. 10
Asociación de resistencias en paralelo
Colocar las resistencias en la placa board.
Preparar el polímetro: Negro “COM”; Rojo “Ω”; ruleta Ω
Conectar las puntas de prueba en las extremos de
las resistencias.
V/Ω
COM
B1
6v
B2
GND

11. 1.2
Asociación de resistencias mixto
Colocar las resistencias en la placa board.
Preparar el polímetro: Negro “COM”; Rojo “Ω”; ruleta Ω
Conectar las puntas de prueba en las extremos de
las resistencias.
B1
6v
B2
GND

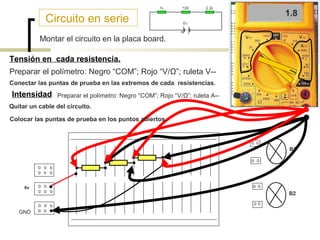

12. Circuito en serie
0.8
4
1.8
Montar el circuito en la placa board.
Tensión en cada resistencia.
Preparar el polímetro: Negro “COM”; Rojo “V/Ω”; ruleta V-Conectar las puntas de prueba en las extremos de cada resistencias.
Intensidad
Preparar el polímetro: Negro “COM”; Rojo “V/Ω”; ruleta A--
Quitar un cable del circuito.
Colocar las puntas de prueba en los puntos abiertos.
B1
6v
B2
GND

13. Circuito en paralelo
68.72
6
Montar el circuito en la placa board.
Tensión en cada resistencia.
VR1= VR2= VR3= 6 V
Preparar el polímetro: Negro “COM”; Rojo “V/Ω”; ruleta V-Conectar las puntas de prueba en las extremos de cada resistencias.
Intensidades
Preparar el polímetro: Negro “COM”; Rojo “V/Ω”; ruleta A--
Intensidad total
Quitar un cable del circuito.
Colocar las puntas de prueba en los puntos abiertos.
Colocar el cable quitado.
IT = 68,72 mA
B1
6v
B2
GND

14. Circuito en paralelo
2,72
60 6
Intensidades
Polímetro: Negro “COM”; Rojo “V/Ω”; ruleta A--
Intensidad R1
Mover un extremo de la resistencia.
Colocar las puntas de prueba en los puntos abiertos.
Situar otra vez la resistencia en paralelo.
Repetir el proceso para R2 y R3
B1
IT = 68,72 mA
6v
IR1 = 6 mA
B2
IR2 = 60 mA
GND
IR3 = 2,72 mA

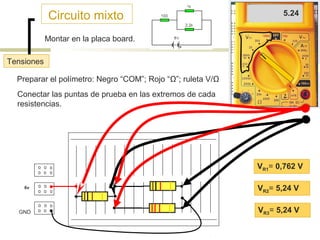

15. Circuito mixto
5.24
.762
Montar en la placa board.
Tensiones
Preparar el polímetro: Negro “COM”; Rojo “Ω”; ruleta V/Ω
Conectar las puntas de prueba en las extremos de cada
resistencias.
B1
VR1= 0,762 V
6v
VR2= 5,24 V
B2
GND
VR3= 5,24 V

16. Circuito mixto
7.62
2.38
5.24
Intensidades
Preparar el polímetro: Negro “COM”; Rojo “A”; ruleta A--
Intensidad R1 o total
Quitar un cable del circuito.
Colocar las puntas de prueba en los puntos
Situar otra vez el cable.
abiertos.
Quitar un extremo de la resistencia.
Intensidad R2
Colocar las puntas de prueba en los puntos
abiertos.
Situar otra vez el cable.
Intensidad R3
Repertir el proceso anterior para esta resistencia.
B1
IR1= 7,62 mA
6v
IR2= 5,24 mA
B2
GND
IR3= 2,38 mA
