El osciloscopio
- 1.
- 2. INTEGRANTES LUIS EDUARDO MARTÍNEZ DIANA MARCELA GONZÁLEZ VÍCTOR ANDRÉS CORREA RAMOS MARÍA YANETH PARRA RATIVA JOSÉ RICARDO RESTREPO
- 3. Es uno delos más importantes aparatos de medida que existen actualmente. Representan gráficamente las señales que le llegan, pudiendo así observarse en la pantalla muchas más características de la señal que las obtenidas con cualquier otro instrumento. “Los hay tanto análogos como digitales”
- 4.
- 5.
- 6. PARTES • PANTALLA: permitevisualizar las señales introducidas por el canal de entrada. Está fabricada con un material fluorescente que se excita a la llegada de los electrones procedentes de un tubo de rayos catódicos situado en el interior del osciloscopio

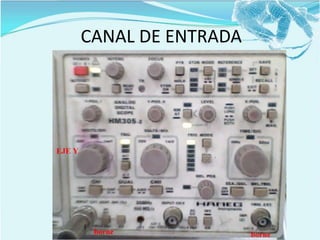

- 7.
- 8.

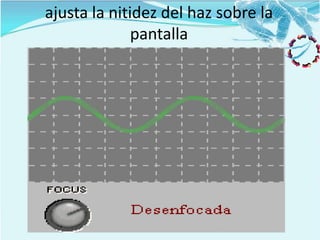

- 9. ajusta la nitidezdel haz sobre la pantalla
- 10. ajusta el brillode la señal en la pantalla, si se aumenta la velocidad de barrido es necesario aumentar el nivel de intensidad
- 11. SONDA DE MEDIDA •Luego del encendido del osciloscopio conectamos la sonda de medida La sonda más utilizada es la 10X, reduciendo la amplitud de la señal en un factor de 10
- 12. MEDIDAS Para la medidadel tiempo en el osciloscopios tomamos como base en la pantalla el sentido horizontal. Se regula en la perilla Time. Para medir el voltaje, tomamos como referencia le sentido vertical , esta se mide en la perilla Volts La distancia respecto al tiempo, entre dos puntos determinados, se puede calcular a partir de la distancia física en centímetros existente entre dichos puntos y multiplicándola por el factor indicado en el conmutador de la base de tiempos.
- 13. MEDIDAS Para la medidadel tiempo en el osciloscopios tomamos como base en la pantalla el sentido horizontal. Se regula en la perilla Time. Para medir el voltaje, tomamos como referencia le sentido vertical , esta se mide en la perilla Volts. La distancia respecto al tiempo, entre dos puntos determinados, se puede calcular a partir de la distancia física en centímetros existente entre dichos puntos y multiplicándola por el factor indicado en el conmutador de la base de tiempos.
- 14. FUNCIÓN CAL . Lo utilizamos para calibración de las lecturas registradas. Antes de efectuar cualquier medida debemos verificar que el osciloscopio este calibrado.

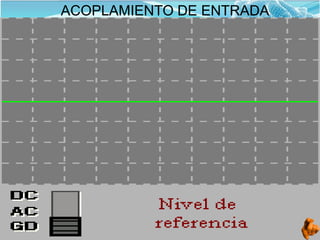

- 15.
- 16.
- 17. Este conmutador nospermite conseguir el disparo estable de la señal en diferentes situaciones. La gama de frecuencias ó tipos de señales que abarca cada posición del conmutador depende del tipo de osciloscopio . Ejemplo

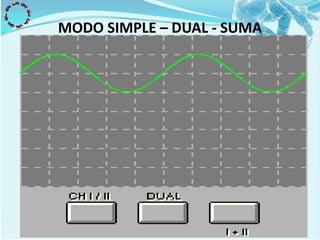

- 19. MODO SIMPLE –DUAL - SUMA
- 20.
- 21.

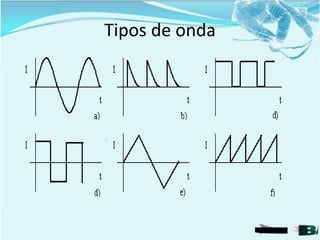

- 22. GENERADOR DE FUNCIONES Permiteverificar los tipos de onda. Con este dispositivo identificamos la onda senoidal, triangular, punta de sierra, cuadrada, lineal, etc. Ejemplo de ondas.
- 23.

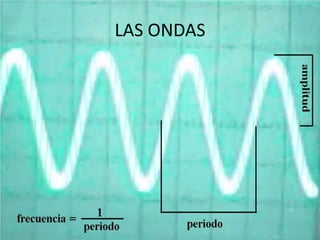

- 24. Si una señalse repite en el tiempo, posee una frecuencia (f). La frecuencia se mide en Hertz (Hz) y es igual al numero de veces que la señal se repite en un segundo. 1Hz equivale a 1 ciclo por segundo. el periodo, es el tiempo que tarda la señal en completar un ciclo. Periodo y frecuencia son recíprocos el uno del otro La amplitud es la diferencia entre el valor máximo de una señal y masa.
- 25.
- 26.
- 27.
