2. Ley de Potencia o
Ley de Watt
Por: Guzmán Parra Daniel Leonardo
CODIGO 201412155
Universidad Pedagógica y Tecnológica de Colombia UPTC
Facultad de Estudios a Distancia FESAD
ESCUELA DE CIENCIAS TECNOLÓGICAS
TECNOLOGÍA EN ELECTRICIDAD
Introducción a la Electricidad
Docente: ing. Guillermo Otálora
TUNJA – BOYACÁ
2014
3. LeydeWatt Diferencia de potencial
La diferencia de potencial eléctrico de una carga entre dos
puntos se define como el trabajo realizado por una fuerza
externa para mover la carga de un punto a otro.
Analizando un sistema mecánico, cuando aplicamos una
fuerza (F) a un objeto y éste se desplaza a una distancia
(L), estaremos realizando un trabajo, el cual queda
definido como:
Fuerza x distancia = trabajo
El trabajo en un sistema eléctrico lo estaremos realizando
cuando se aplica un voltaje y se produce una corriente de
electrones.

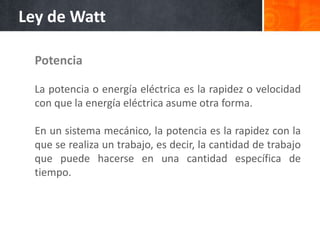

4. Potencia
La potencia o energía eléctrica es la rapidez o velocidad
con que la energía eléctrica asume otra forma.
En un sistema mecánico, la potencia es la rapidez con la
que se realiza un trabajo, es decir, la cantidad de trabajo
que puede hacerse en una cantidad específica de
tiempo.
Ley de Watt
5. Ley de Watt
La potencia eléctrica, o sea, el porcentaje en el cual la
energía eléctrica se convierte en otra forma de energía,
simplemente es la corriente multiplicada por el voltaje.
La unidad de medida de la potencia eléctrica es el watt
(W), en honor a James Watt.
Un voltaje de 1 voltio, al empujar una corriente de 1
amperio, produce 1 watt de potencia.
Potencia = corriente x voltaje
P = I x V
6. Ley de Watt
En donde:
P = Potencia en watts [W]
I = Corriente eléctrica en amperios [A]
V = Voltaje o tensión en voltios [V]
P = I x V
7. Formas derivadas de la fórmula de
potencia (Ley de Watt)
La expresión básica de la Ley de Watt permite determinar la
rapidez con la que se realiza el trabajo eléctrico cuando
conocemos el voltaje aplicado y la corriente eléctrica.
Sin embargo, hay ocasiones en que conocemos la potencia y
la corriente eléctrica y tenemos la necesidad de calcular el
voltaje aplicado, o bien, puede conocerse la potencia y el
voltaje aplicado y debe encontrarse la corriente eléctrica.
Se debe operar algebraicamente con la ecuación original de
la Ley de Watt para obtener ecuaciones derivadas para el
voltaje y la corriente.
Ley de Watt
8. Ley de Watt
Formas derivadas de la fórmula de
potencia (Ley de Watt)
I = P / V
V = P / I
Estas fórmulas no son correctas para toda clase de circuitos.
9. Ley de Watt
Formas derivadas de la fórmula de
potencia (Ley de Watt)

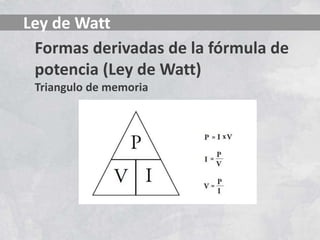

Triangulo de memoria

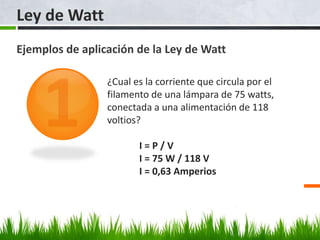

10. Ley de Watt
Ejemplos de aplicación de la Ley de Watt
¿Cual es la corriente que circula por el
filamento de una lámpara de 75 watts,
conectada a una alimentación de 118
voltios?
I = P / V
I = 75 W / 118 V
I = 0,63 Amperios
11. Ley de Watt

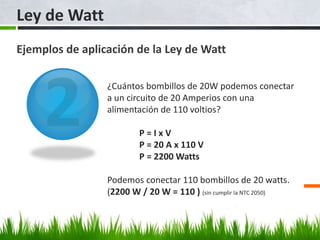

Ejemplos de aplicación de la Ley de Watt
¿Cuántos bombillos de 20W podemos conectar
a un circuito de 20 Amperios con una
alimentación de 110 voltios?
P = I x V
P = 20 A x 110 V
P = 2200 Watts
Podemos conectar 110 bombillos de 20 watts.
(2200 W / 20 W = 110 ) (sin cumplir la NTC 2050)

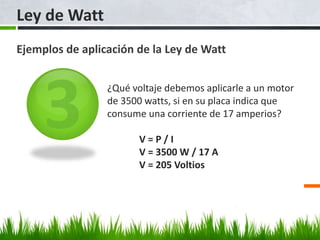

12. Ley de Watt
Ejemplos de aplicación de la Ley de Watt
¿Qué voltaje debemos aplicarle a un motor
de 3500 watts, si en su placa indica que
consume una corriente de 17 amperios?
V = P / I
V = 3500 W / 17 A
V = 205 Voltios

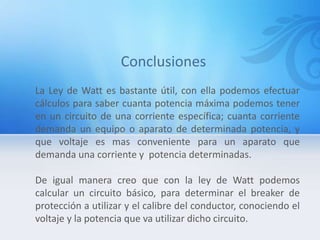

13. La Ley de Watt es bastante útil, con ella podemos efectuar
cálculos para saber cuanta potencia máxima podemos tener
en un circuito de una corriente específica; cuanta corriente
demanda un equipo o aparato de determinada potencia, y
que voltaje es mas conveniente para un aparato que
demanda una corriente y potencia determinadas.
De igual manera creo que con la ley de Watt podemos
calcular un circuito básico, para determinar el breaker de
protección a utilizar y el calibre del conductor, conociendo el
voltaje y la potencia que va utilizar dicho circuito.

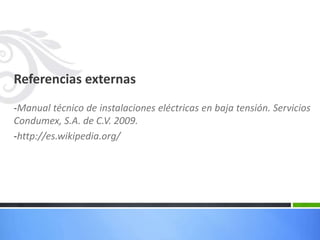

14. Referencias externas
-Manual técnico de instalaciones eléctricas en baja tensión. Servicios
Condumex, S.A. de C.V. 2009.
-http://es.wikipedia.org/
