EL SISTEMA SANITARIO BASON
Entre las tecnologías alternativas
válidas para la solución del
problema de eliminación de
residuos orgánicos, en zonas
donde se carece de redes de agua
y desagüe, el sistema sanitario
BASON ofrece múltiples ventajas
frente a otras alternativas, siendo
posible su adaptación a las
condiciones específicas de los
asentamientos humanos del país,
habiéndose verificado la
aceptación y conformidad de los
usuarios de módulos
experimentales construídos por
SENCICO en los últimos años.
El sistema sanitario BASON ha
sido diseñado para tratar los
residuos
orgánicos domésticos sólidos, transformándolos en un mejorador de
suelos para uso agrícola. Es de fácil construcción y mantenimiento y
podrá ubicarse dentro de la vivienda, en una zona donde se den
condiciones adecuadas de ventilación y asoleamiento.
VENTAJA DEL SISTEMA
• Las cámaras sanitarias que conforman el sistema BASON tienen
una profundidad de 1.20m., y están diseñadas para ser usadas
continuamente, siempre y cuando se eliminen periódicamente
los residuos acumulados; por el contrario, la letrina común que
se viene utilizando en gran parte de los asentamientos humanos
en el país, tiene una profundidad de 5m, y su funcionamiento
está garantizado únicamente hasta la colmatación del hoyo,
luego del cual se debe aperturar una nueva letrina.
• En el sistema BASON, no sólo se ha previsto la posibilidad de
limpieza de las cámaras, sino que el residuo orgánico resultante
constituye un mejorador de suelos para uso agrícola.
• Los muros y el fondo de las cámaras que conforman el sistema
BASON son impermeables, imposibilitando la contaminación de
las áreas ubicadas alrededor del sanitario.
• El sanitario BASON puede estar ubicado dentro de la vivienda o
en un área próxima a ella, sin problemas de malos olores,
siempre y cuando se prevea la ubicación de la losa que cubre la
cámara menor, fuera de la vivienda de tal forma que esté
ventilada y expuesta al sol.

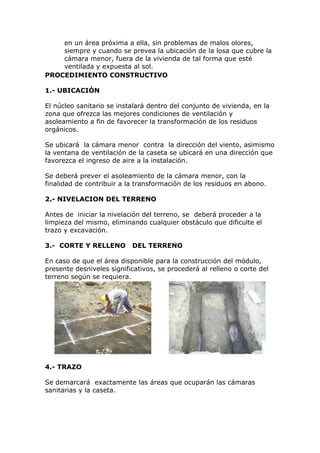

PROCEDIMIENTO CONSTRUCTIVO
1.- UBICACIÓN
El núcleo sanitario se instalará dentro del conjunto de vivienda, en la
zona que ofrezca las mejores condiciones de ventilación y
asoleamiento a fin de favorecer la transformación de los residuos
orgánicos.
Se ubicará la cámara menor contra la dirección del viento, asimismo
la ventana de ventilación de la caseta se ubicará en una dirección que
favorezca el ingreso de aire a la instalación.
Se deberá prever el asoleamiento de la cámara menor, con la
finalidad de contribuir a la transformación de los residuos en abono.
2.- NIVELACION DEL TERRENO
Antes de iniciar la nivelación del terreno, se deberá proceder a la
limpieza del mismo, eliminando cualquier obstáculo que dificulte el
trazo y excavación.
3.- CORTE Y RELLENO DEL TERRENO
En caso de que el área disponible para la construcción del módulo,
presente desniveles significativos, se procederá al relleno o corte del
terreno según se requiera.
4.- TRAZO
Se demarcará exactamente las áreas que ocuparán las cámaras
sanitarias y la caseta.

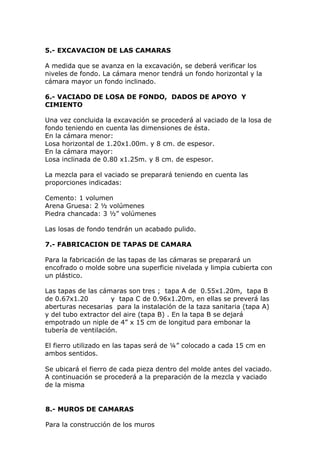

5.- EXCAVACION DE LAS CAMARAS
A medida que se avanza en la excavación, se deberá verificar los
niveles de fondo. La cámara menor tendrá un fondo horizontal y la
cámara mayor un fondo inclinado.
6.- VACIADO DE LOSA DE FONDO, DADOS DE APOYO Y
CIMIENTO
Una vez concluida la excavación se procederá al vaciado de la losa de
fondo teniendo en cuenta las dimensiones de ésta.
En la cámara menor:
Losa horizontal de 1.20x1.00m. y 8 cm. de espesor.
En la cámara mayor:
Losa inclinada de 0.80 x1.25m. y 8 cm. de espesor.
La mezcla para el vaciado se preparará teniendo en cuenta las
proporciones indicadas:
Cemento: 1 volumen
Arena Gruesa: 2 ½ volúmenes
Piedra chancada: 3 ½” volúmenes
Las losas de fondo tendrán un acabado pulido.
7.- FABRICACION DE TAPAS DE CAMARA
Para la fabricación de las tapas de las cámaras se preparará un
encofrado o molde sobre una superficie nivelada y limpia cubierta con
un plástico.
Las tapas de las cámaras son tres ; tapa A de 0.55x1.20m, tapa B
de 0.67x1.20 y tapa C de 0.96x1.20m, en ellas se preverá las
aberturas necesarias para la instalación de la taza sanitaria (tapa A)
y del tubo extractor del aire (tapa B) . En la tapa B se dejará
empotrado un niple de 4” x 15 cm de longitud para embonar la
tubería de ventilación.
El fierro utilizado en las tapas será de ¼” colocado a cada 15 cm en
ambos sentidos.
Se ubicará el fierro de cada pieza dentro del molde antes del vaciado.
A continuación se procederá a la preparación de la mezcla y vaciado
de la misma

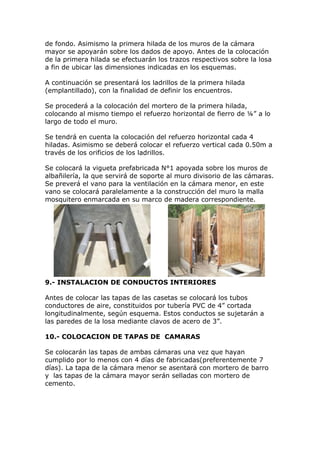

8.- MUROS DE CAMARAS
Para la construcción de los muros
de fondo. Asimismo la primera hilada de los muros de la cámara
mayor se apoyarán sobre los dados de apoyo. Antes de la colocación
de la primera hilada se efectuarán los trazos respectivos sobre la losa
a fin de ubicar las dimensiones indicadas en los esquemas.
A continuación se presentará los ladrillos de la primera hilada
(emplantillado), con la finalidad de definir los encuentros.
Se procederá a la colocación del mortero de la primera hilada,
colocando al mismo tiempo el refuerzo horizontal de fierro de ¼” a lo
largo de todo el muro.
Se tendrá en cuenta la colocación del refuerzo horizontal cada 4
hiladas. Asimismo se deberá colocar el refuerzo vertical cada 0.50m a
través de los orificios de los ladrillos.
Se colocará la vigueta prefabricada N°1 apoyada sobre los muros de
albañilería, la que servirá de soporte al muro divisorio de las cámaras.
Se preverá el vano para la ventilación en la cámara menor, en este
vano se colocará paralelamente a la construcción del muro la malla
mosquitero enmarcada en su marco de madera correspondiente.
9.- INSTALACION DE CONDUCTOS INTERIORES
Antes de colocar las tapas de las casetas se colocará los tubos
conductores de aire, constituidos por tubería PVC de 4” cortada
longitudinalmente, según esquema. Estos conductos se sujetarán a
las paredes de la losa mediante clavos de acero de 3”.
10.- COLOCACION DE TAPAS DE CAMARAS
Se colocarán las tapas de ambas cámaras una vez que hayan
cumplido por lo menos con 4 días de fabricadas(preferentemente 7
días). La tapa de la cámara menor se asentará con mortero de barro
y las tapas de la cámara mayor serán selladas con mortero de
cemento.

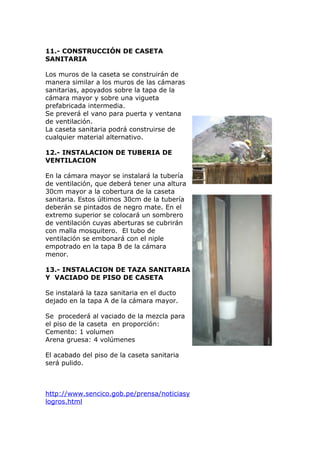

11.- CONSTRUCCIÓN DE CASETA
SANITARIA
Los muros de la caseta se construirán de
manera similar a los muros de las cámaras
sanitarias, apoyados sobre la tapa de la
cámara mayor y sobre una vigueta
prefabricada intermedia.
Se preverá el vano para puerta y ventana
de ventilación.
La caseta sanitaria podrá construirse de
cualquier material alternativo.
12.- INSTALACION DE TUBERIA DE
VENTILACION
En la cámara mayor se instalará la tubería
de ventilación, que deberá tener una altura
30cm mayor a la cobertura de la caseta
sanitaria. Estos últimos 30cm de la tubería
deberán se pintados de negro mate. En el
extremo superior se colocará un sombrero
de ventilación cuyas aberturas se cubrirán
con malla mosquitero. El tubo de
ventilación se embonará con el niple
empotrado en la tapa B de la cámara
menor.
13.- INSTALACION DE TAZA SANITARIA
Y VACIADO DE PISO DE CASETA
Se instalará la taza sanitaria en el ducto
dejado en la tapa A de la cámara mayor.
Se procederá al vaciado de la mezcla para
el piso de la caseta en proporción:
Cemento: 1 volumen
Arena gruesa: 4 volúmenes
El acabado del piso de la caseta sanitaria
será pulido.
