1. FÍSICA

2. BLOQUE IV
TEMA 1

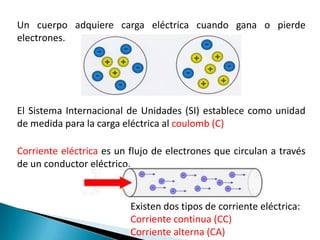

3. Un cuerpo adquiere carga eléctrica cuando gana o pierde
electrones.
El Sistema Internacional de Unidades (SI) establece como unidad
de medida para la carga eléctrica al coulomb (C)
Corriente eléctrica es un flujo de electrones que circulan a través
de un conductor eléctrico.
Existen dos tipos de corriente eléctrica:
Corriente continua (CC)
Corriente alterna (CA)

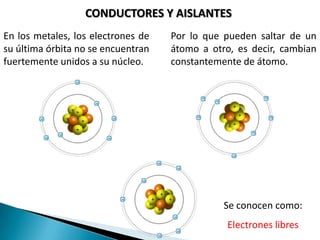

4. CONDUCTORES Y AISLANTES
En los metales, los electrones de Por lo que pueden saltar de un
su última órbita no se encuentran átomo a otro, es decir, cambian
fuertemente unidos a su núcleo. constantemente de átomo.
Se conocen como:
Electrones libres

5. CONDUCTORES Y AISLANTES
CONDUCTOR AISLANTE
Cargas Cargas
eléctricas Metal eléctricas Plástico
Todos los metales • Plástico
incluso el mercurio. • Hule
• Vidrio
• Cerámicas
• Madera seca
Conductor: es un material que permite el paso de la corriente
eléctrica.
Aislante: es un material que no permite el paso de la corriente
eléctrica.

6. ION: Es un átomo que adquiere carga eléctrica por la pérdida o
ganancia de electrones.
ELECTROLITOS: Son sustancias líquidas capaces de conducir las
cargas eléctricas.
DISOCIACIÓN
NaCl
Na Cl
NaCl
Na+ Cl- Na+ Cl-
Catión Anión
IONES ELECTRÓLISIS

7. En el siglo XVIII, solo se disponía de carga eléctrica por
frotamiento o por inducción. Sin embargo, en los experimentos
se descargaba casi instantáneamente.

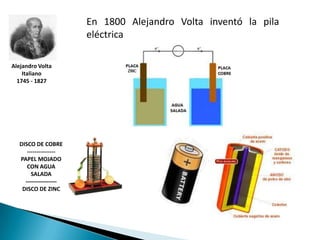

8. En 1800 Alejandro Volta inventó la pila
eléctrica
Alejandro Volta
Italiano
1745 - 1827
DISCO DE COBRE
---------------
PAPEL MOJADO
CON AGUA
SALADA
---------------
DISCO DE ZINC

9. INTENSIDAD DE LA CORRIENTE
Cuando la carga eléctrica circula por un conductor se forma una
corriente eléctrica.
Menor
Carga eléctrica
Sin embargo, tomando el mismo lapso de tiempo, podemos
observar que en estos conductores no circula la misma cantidad
de carga eléctrica.
Mayor
Carga eléctrica
La cantidad de
Por lo tanto tenemos dos carga eléctrica
factores que relacionar: El tiempo en
que circula

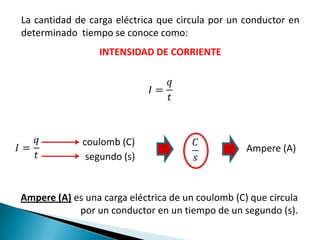

10. La cantidad de carga eléctrica que circula por un conductor en
determinado tiempo se conoce como:
INTENSIDAD DE CORRIENTE
coulomb (C)
Ampere (A)
segundo (s)
Ampere (A) es una carga eléctrica de un coulomb (C) que circula
por un conductor en un tiempo de un segundo (s).

11. DIFERENCIA DE POTENCIAL
Una masa situada a cierta altura, tiende a caer hacia el suelo y es
capaz de desarrollar más trabajo cuanto más alta se la coloque, se
dice entonces que tiene más potencial gravitatorio.
Mayor
potencial
gravitatorio
Menor
potencial
gravitatorio

12. De igual manera, ocurre con dos recipientes con agua que se
encuentra a diferente altura.
Como puedes observar, uno tiene mayor potencial gravitatorio
que el otro. Entre ellos existe una diferencia de potencial.
Mayor potencial
La corriente de Corriente
agua se dirige de de agua Diferencia de potencial
mayor potencial a
menor potencial. Menor potencial
Al hacer un orificio en el recipiente que está a mayor altura la
diferencia de potencial forma una corriente de agua.

13. En el campo eléctrico, esa diferencia de potencial origina el
movimiento de las cargas eléctricas conocido como CORRIENTE
ELÉCTRICA, la cual puede desarrollar trabajo.
Mayor Menor
potencial eléctrico potencial eléctrico
El movimiento de cargas eléctricas se conoce como CORRIENTE
ELÉCTRICA y es producida por una DIFERENCIA DE POTENCIAL.
Mayor Menor
potencial eléctrico potencial eléctrico
La unidad de medida para la diferencia
de potencial es el VOLT (V)

14. RESISTENCIA ELÉCTRICA
Existen factores que dificultan el paso de las cargas eléctricas a
través de un conductor:
Longitud del conductor Diámetro del conductor
El calor afecta el paso de la corriente eléctrica.
A esa dificultad que presentan los conductores al paso de la
corriente eléctrica a través de ellos se le da el nombre de
RESISTENCIA ELÉCTRICA.
Su unidad de medida es
el ohm ()
