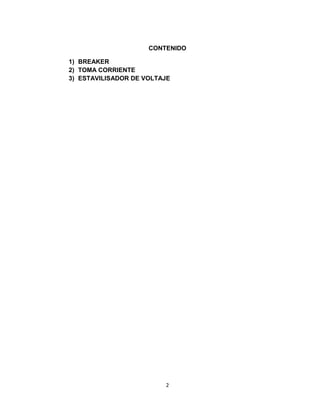

2. CONTENIDO
1) BREAKER
2) TOMA CORRIENTE
3) ESTAVILISADOR DE VOLTAJE
2

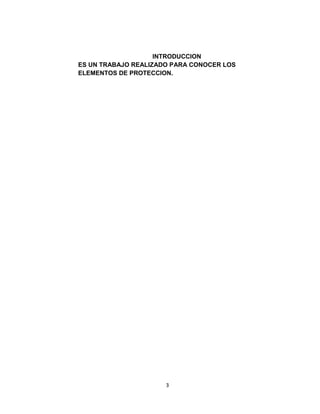

3. INTRODUCCION
ES UN TRABAJO REALIZADO PARA CONOCER LOS
ELEMENTOS DE PROTECCION.
3

4. 1) BREAKER
es una resistencia que comumente se utiliza en los hogares
para protegerse de variacion de voltaje de la red publica
esta compuesta por una pastilla que se utilizan en lugar de los
antiguos fusibles y sus capacidades son variables de acuerdo a
las necesidades de cada hogar y negocio
el nombre se debe a ruptura o interrupción y sirve para evitar
sobrevoltajes que puedan dañar equipos electricos o
electrodomesticos que se esten usando, evitando que un
voltaje superior dañe los circuitos internos que en el caso de
que estos breaker no existieran causarían desde un
sobrecalentamiento del sistema o circuito electrico, hasta de un
corto circuito por una descarga electrica que pueda dañar
aislantes internos. y funciona a traves de un dispositivo que
provoca la ruptura del circuito electrico evitando dañar el
equipo que este conectado a el cuando este dispositivo se
calienta por exceso de temperatura, y causa el efecto de cortar
la corriente electrica.
2) TOMA CORRIENTE
El enchufe hembra, tomacorriente o toma de
corriente generalmente se sitúa en la pared, ya sea colocado
de forma superficial (enchufe de superficie) o empotrado en la
pared montado en una caja (enchufe de cajillo o tomacorriente
empotrado), siendo éste el más común. Constan, como
mínimo, de dos piezas metálicas que reciben a sus homólogas
macho para permitir la circulación de la corriente eléctrica.
Estas piezas metálicas quedan fijadas a la red eléctrica por
tornillos o, actualmente con mayor frecuencia, por medio de
4

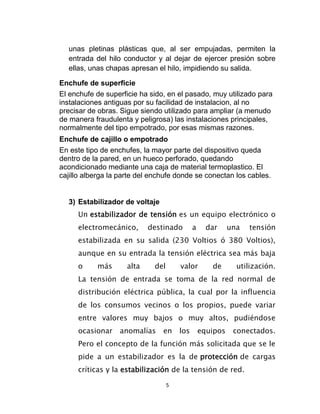

5. unas pletinas plásticas que, al ser empujadas, permiten la
entrada del hilo conductor y al dejar de ejercer presión sobre
ellas, unas chapas apresan el hilo, impidiendo su salida.
Enchufe de superficie
El enchufe de superficie ha sido, en el pasado, muy utilizado para
instalaciones antiguas por su facilidad de instalacion, al no
precisar de obras. Sigue siendo utilizado para ampliar (a menudo
de manera fraudulenta y peligrosa) las instalaciones principales,
normalmente del tipo empotrado, por esas mismas razones.
Enchufe de cajillo o empotrado
En este tipo de enchufes, la mayor parte del dispositivo queda
dentro de la pared, en un hueco perforado, quedando
acondicionado mediante una caja de material termoplastico. El
cajillo alberga la parte del enchufe donde se conectan los cables.
3) Estabilizador de voltaje
Un estabilizador de tensión es un equipo electrónico o
electromecánico, destinado a dar una tensión
estabilizada en su salida (230 Voltios ó 380 Voltios),
aunque en su entrada la tensión eléctrica sea más baja
o más alta del valor de utilización.
La tensión de entrada se toma de la red normal de
distribución eléctrica pública, la cual por la influencia
de los consumos vecinos o los propios, puede variar
entre valores muy bajos o muy altos, pudiéndose
ocasionar anomalías en los equipos conectados.
Pero el concepto de la función más solicitada que se le
pide a un estabilizador es la de protección de cargas
críticas y la estabilización de la tensión de red.
