El documento describe los diferentes tipos de tornillos y sus designaciones. Explica que la designación de un tornillo incluye el tipo de cabeza, la rosca, la longitud y la norma. Luego detalla los diferentes tipos de roscas según normas como DIN, ISO y BS, así como métodos de seguridad como contratuercas, arandelas elásticas y pasadores.

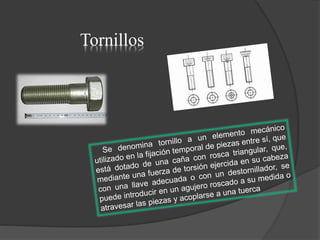

2. Tornillos

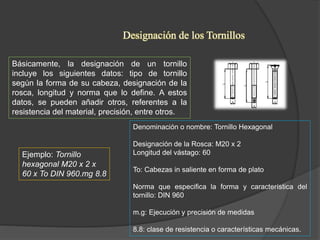

3. Designación de los Tornillos
Básicamente, la designación de un tornillo
incluye los siguientes datos: tipo de tornillo
según la forma de su cabeza, designación de la
rosca, longitud y norma que lo define. A estos
datos, se pueden añadir otros, referentes a la
resistencia del material, precisión, entre otros.
Denominación o nombre: Tornillo Hexagonal
Designación de la Rosca: M20 x 2
Longitud del vástago: 60
To: Cabezas in saliente en forma de plato
Norma que especifica la forma y característica del
tornillo: DIN 960
m.g: Ejecución y precisión de medidas
8.8: clase de resistencia o características mecánicas.
Ejemplo: Tornillo
hexagonal M20 x 2 x
60 x To DIN 960.mg 8.8

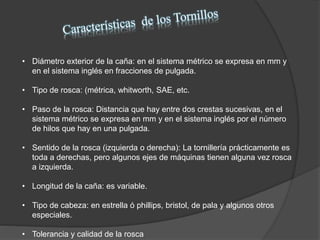

4. • Diámetro exterior de la caña: en el sistema métrico se expresa en mm y
en el sistema inglés en fracciones de pulgada.
• Tipo de rosca: (métrica, whitworth, SAE, etc.
• Paso de la rosca: Distancia que hay entre dos crestas sucesivas, en el
sistema métrico se expresa en mm y en el sistema inglés por el número
de hilos que hay en una pulgada.
• Sentido de la rosca (izquierda o derecha): La tornillería prácticamente es
toda a derechas, pero algunos ejes de máquinas tienen alguna vez rosca
a izquierda.
• Longitud de la caña: es variable.
• Tipo de cabeza: en estrella ó phillips, bristol, de pala y algunos otros
especiales.
• Tolerancia y calidad de la rosca

5. Tipos de Tornillos
Tornillos con rosca para madera
Los tornillos para madera, reciben el nombre de tirafondo para
madera, su tamaño y calidad está regulado por la Norma DIN-
97
Tornillos tirafondo para paredes y
madera
Se llaman tirafondos y se utilizan mucho para atornillar los
soportes de elementos pesados que vayan colgados en las
paredes de los edificios
Tornillos de rosca cilíndrica para
uniones metálicas
Este tipo de tornillos es el que se utiliza normalmente en las
máquinas y lo más importante que se requiere de los mismos
es que soporten bien los esfuerzos a los que están sometidos

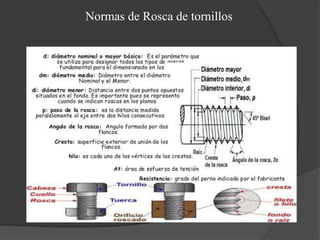

6. Normas de Rosca de tornillos

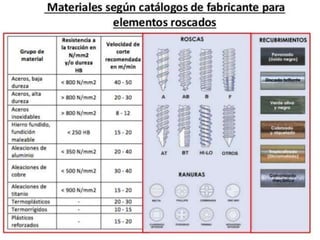

8. Representación de Roscas según
Din, ISO

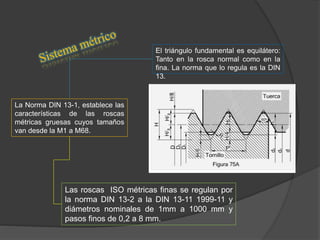

9. El triángulo fundamental es equilátero:
Tanto en la rosca normal como en la
fina. La norma que lo regula es la DIN
13.
La Norma DIN 13-1, establece las
características de las roscas
métricas gruesas cuyos tamaños
van desde la M1 a M68.
Las roscas ISO métricas finas se regulan por
la norma DIN 13-2 a la DIN 13-11 1999-11 y
diámetros nominales de 1mm a 1000 mm y
pasos finos de 0,2 a 8 mm.

10. Paso: P = 25,4/z; z = Hilos en una pulgada;
R= 0,137329P
H= 0,960491P
H1=0,640327P
Diámetro nominal: D = d
D1 = D – 2·H1 = D – 1,280654·P
Diámetro medio: D2 = d2 = d – 0,6403 · P

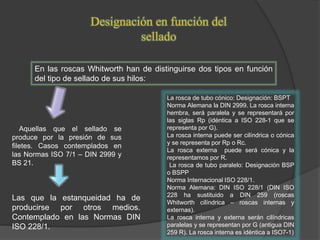

11. Designación en función del
sellado
En las roscas Whitworth han de distinguirse dos tipos en función
del tipo de sellado de sus hilos:
Aquellas que el sellado se
produce por la presión de sus
filetes. Casos contemplados en
las Normas ISO 7/1 – DIN 2999 y
BS 21.
Las que la estanqueidad ha de
producirse por otros medios.
Contemplado en las Normas DIN
ISO 228/1.
La rosca de tubo cónico: Designación: BSPT
Norma Alemana la DIN 2999. La rosca interna
hembra, será paralela y se representará por
las siglas Rp (idéntica a ISO 228-1 que se
representa por G).
La rosca interna puede ser cilíndrica o cónica
y se representa por Rp o Rc.
La rosca externa puede será cónica y la
representamos por R.
La rosca de tubo paralelo: Designación BSP
o BSPP
Norma Internacional ISO 228/1.
Norma Alemana: DIN ISO 228/1 (DIN ISO
228 ha sustituido a DIN 259 (roscas
Whitworth cilíndrica – roscas internas y
externas).
La rosca interna y externa serán cilíndricas
paralelas y se representan por G (antigua DIN
259 R). La rosca interna es idéntica a ISO7-1)

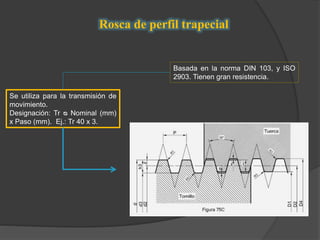

12. Rosca de perfil trapecial
Basada en la norma DIN 103, y ISO
2903. Tienen gran resistencia.
Se utiliza para la transmisión de
movimiento.
Designación: Tr ᴓ Nominal (mm)
x Paso (mm). Ej.: Tr 40 x 3.

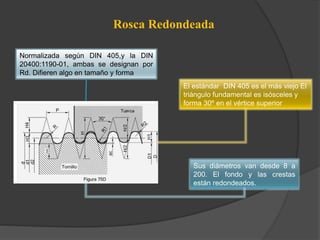

13. Rosca Redondeada
Normalizada según DIN 405,y la DIN
20400:1190-01, ambas se designan por
Rd. Difieren algo en tamaño y forma
El estándar DIN 405 es el más viejo El
triángulo fundamental es isósceles y
forma 30º en el vértice superior
Sus diámetros van desde 8 a
200. El fondo y las crestas
están redondeados.

14. Rosca en diente de
Cierra
El triángulo fundamental es
rectángulo formado el vértice
superior 30º.
Se emplea cuando existen
esfuerzos axiales elevados en el
sentido del flanco más vertical. Se
designa mediante la
letra S seguida del diámetro
nominal en mm
Se rige por la Norma DIN 513, 514 y 515,
según sea normal, fina o basta,
respectivamente

15. De manera concreta se puede
decir que:

17. Los dispositivos de seguridad tienen por objeto inmovilizar los
tornillos y tuercas en el punto conveniente para impedir su
aflojamiento bajo la acción de vibraciones, golpes, cambios de
temperatura, etc.
Estos dispositivos pueden actuar de varias
formas: por deformación elástica de alguna
de sus partes, por deformación permanente
de éstas, o bien por interposición de un
obstáculo.

18. Consiste en la utilización de una
segunda tuerca, de menor altura que
ésta, cuya función no es la de
aprisionar las piezas, sino tan solo la
de no permitir que se afloje aquella, al
provocar una tensión en el propio
tornillo, que bloquea el conjunto.
Se procede de la siguiente forma:
1. Atornillar la tuerca y apretar la
misma contra la pieza.
2. Atornillar la contratuerca.
3. Bloquear la contratuerca
contra la tuerca, sujetando esta
última con una llave. De esta
forma quedan las dos tuercas
bloqueadas sobre la rosca del
tornillo.

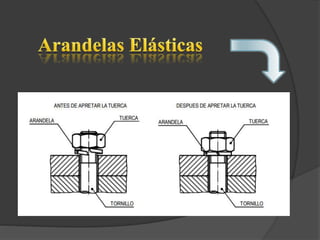

19. Este tipo de arandelas provocan la inmovilización de las
uniones atornilladas gracias a la elasticidad que presenta el
material que las constituye, que origina una presión entre los
flancos de las roscas del tornillo y de la tuerca
Existen diferentes tipos de arandelas elásticas.
Una de las más utilizadas es la arandela de
muelle o arandela Grower DIN 127.
Esta arandela consiste en un anillo abierto, de sección
cuadrada, en forma de muelle de una espira, cuyo paso
es igual al espesor y cuyo sentido de arrollamiento debe
ser inverso al de la rosca.

21. La arandela con solapa DIN 93 se puede utilizar en
la inmovilización de tornillos y tuercas que
presentan forma prismática al deformar
permanente el material que la constituye.
Es una arandela provista de una o
dos solapas. Cuando la tuerca
está apretada, una de las solapas
se dobla sobre una de las caras de
la pieza, para bloquear la
arandela; mientras que la otra
solapa se dobla sobre una de las
caras de la tuerca, quedando de
este modo imposibilitado el giro de
ésta.

23. La inmovilización se efectúa mediante la utilización de
una tuerca provista de ranuras laterales y un pasador.
Para conseguir la inmovilización se procede de la
siguiente forma:
1. Atornillar la tuerca y apretar la misma contra la
pieza.
2. Taladrar transversalmente el vástago del
tornillo, haciendo coincidir el taladro con una
de las ranuras de la tuerca.
3. Introducir el pasador en el taladro.
