1. ENLACES

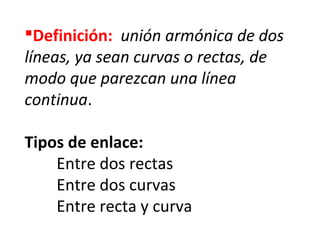

2. Definición: unión armónica de dos
líneas, ya sean curvas o rectas, de
modo que parezcan una línea
continua.
Tipos de enlace:
Entre dos rectas
Entre dos curvas
Entre recta y curva

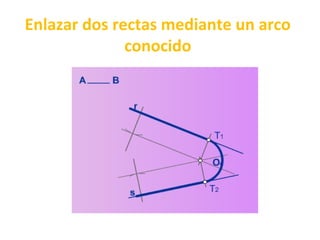

3. Enlazar dos rectas mediante un arco
conocido

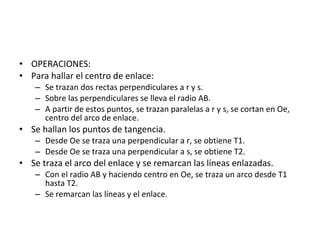

4. • OPERACIONES:
• Para hallar el centro de enlace:
– Se trazan dos rectas perpendiculares a r y s.
– Sobre las perpendiculares se lleva el radio AB.
– A partir de estos puntos, se trazan paralelas a r y s, se cortan en Oe,
centro del arco de enlace.
• Se hallan los puntos de tangencia.
– Desde Oe se traza una perpendicular a r, se obtiene T1.
– Desde Oe se traza una perpendicular a s, se obtiene T2.
• Se traza el arco del enlace y se remarcan las líneas enlazadas.
– Con el radio AB y haciendo centro en Oe, se traza un arco desde T1
hasta T2.
– Se remarcan las líneas y el enlace.

5. Enlazar dos rectas paralelas
mediante un arco de circunferencia

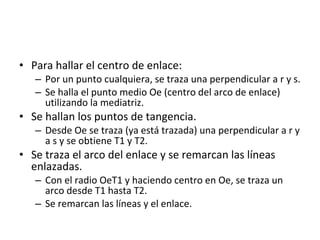

6. • Para hallar el centro de enlace:
– Por un punto cualquiera, se traza una perpendicular a r y s.
– Se halla el punto medio Oe (centro del arco de enlace)
utilizando la mediatriz.
• Se hallan los puntos de tangencia.
– Desde Oe se traza (ya está trazada) una perpendicular a r y
a s y se obtiene T1 y T2.
• Se traza el arco del enlace y se remarcan las líneas
enlazadas.
– Con el radio OeT1 y haciendo centro en Oe, se traza un
arco desde T1 hasta T2.
– Se remarcan las líneas y el enlace.

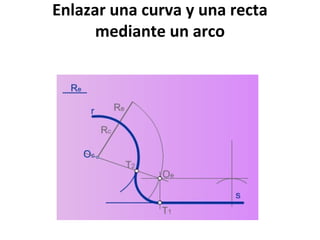

7. Enlazar una curva y una recta
mediante un arco

8. • Enlazar el arco de circunferencia s y la recta r mediante un arco
conocido Re.
• OPERACIONES:
• Para hallar el centro de enlace:
– Desde Oc se traza un arco con la suma de los dos radios Rc (radio de
circunferencia) y Re (radio de enlace).
– Por un punto cualquiera de s se traza una pependicular y se lleva Re.
1.3. Por este punto, trazar paralela a s. Se obtiene Oe.
• Se hallan los puntos de tangencia.
– Desde Oe (centro del enlace) se traza una perpendicular a r y una
recta hasta Oc. Se obtienen los puntos T1 y T2.
• Se traza el arco del enlace y se remarcan las líneas enlazadas.
– Con el radio Re y haciendo centro en Oe, se traza un arco desde T2
hasta T1.
– Se remarcan las líneas y el enlace.

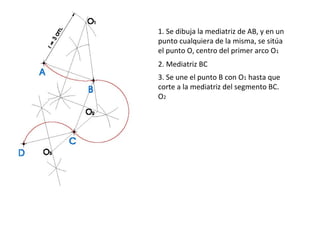

9. 1. Se dibuja la mediatriz de AB, y en un
punto cualquiera de la misma, se sitúa
el punto O, centro del primer arco O1
2. Mediatriz BC
3. Se une el punto B con O1 hasta que
corte a la mediatriz del segmento BC.
O2

10. 1. Se dibuja la mediatriz de AB, y en un
punto cualquiera de la misma, se sitúa
el punto O, centro del primer arco O1
2. Mediatriz BC
3. Se une el punto B con O1 hasta que
corte a la mediatriz del segmento BC.
O2
