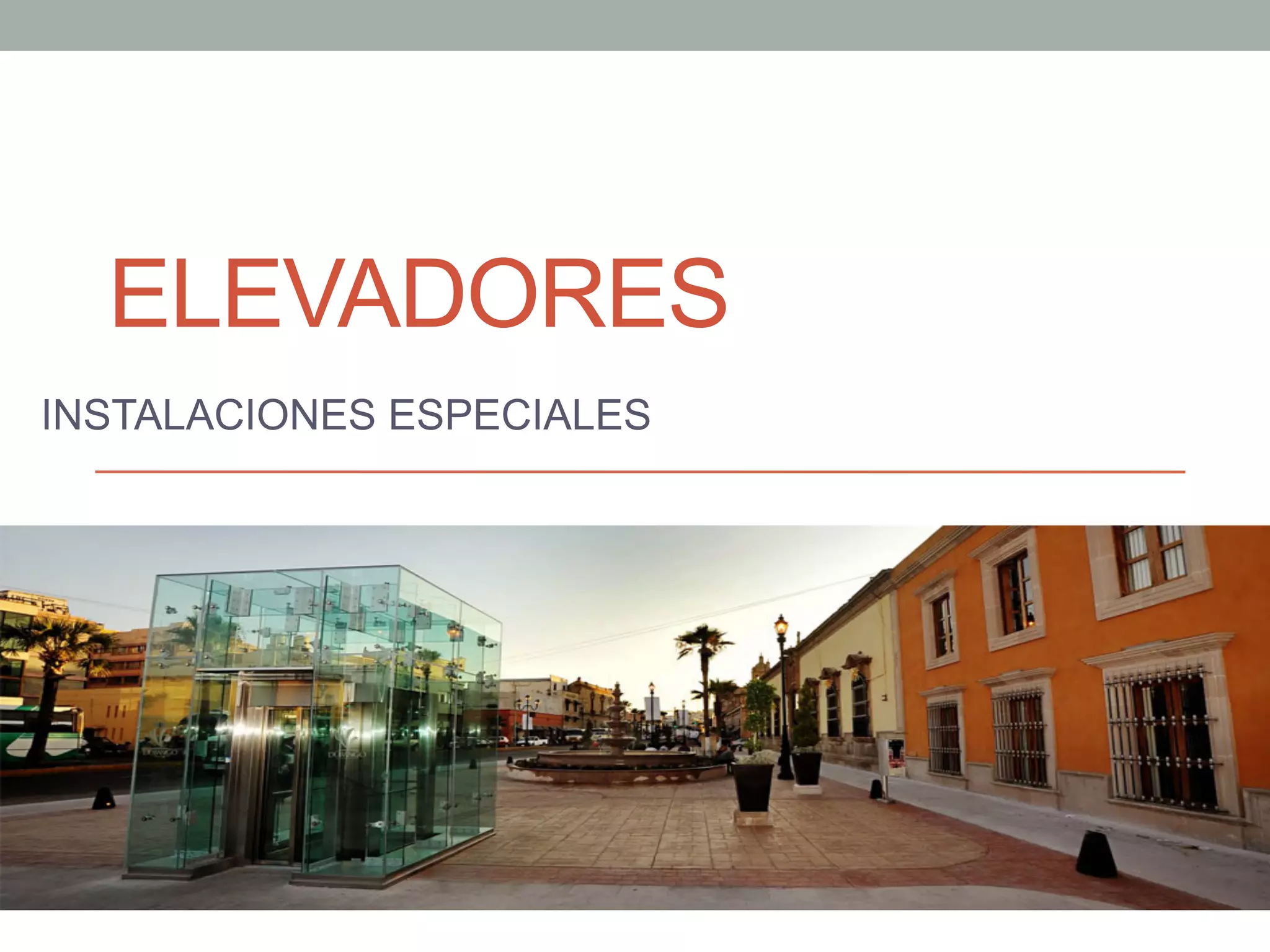

1. ELEVADORES
INSTALACIONES ESPECIALES

2. CONTENIDO
• Concepto
• Usos
• Características
• Especificaciones
• Tipos
• Ventajas
• Desventajas

3. CONCEPTO

4. ¿Qué es ?
• Es un sistema de transporte vertical diseñado para movilizar personas o bienes entre
diferentes niveles, ya sea en algún edificio o en construcciones subterráneas.
• Esta conformado con partes mecánicas, eléctricas y electrónicas que funcionan
conjuntamente para lograr un medio seguro de movilidad.

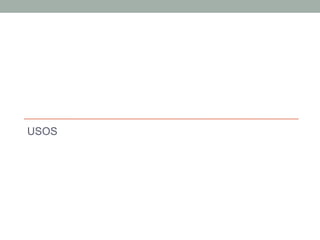

5. USOS

6. ELEVADORES RESIDENCIALES
La línea de elevadores de plataforma,
están pensados para uso residencial,
donde el diseño permite adaptarse a
diferentes áreas de la casa, para disfrutar
con libertad el hogar.

7. ELEVADORES COMERCIALES
Los elevadores comerciales buscan solucionar la necesidad
de transportación de manera vertical de manera económica.

8. ELEVADORES INDUSTRIALES
Los elevadores industriales se diseñan y fabrican de
acuerdo a las necesidades especificas de cada
proyecto.

9. CARACTERISTICAS Y ESPECIFICACIONES

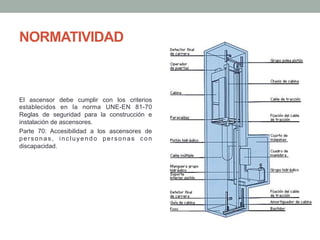

10. NORMATIVIDAD
El ascensor debe cumplir con los criterios
establecidos en la norma UNE-EN 81-70
Reglas de seguridad para la construcción e
instalación de ascensores.
Parte 70: Accesibilidad a los ascensores de
personas, incluyendo personas con
discapacidad.

11. ACCESO EN PLANTA:
• Pavimento táctil de color contrastado: 150 x
150 cm.
• Área de maniobra: Ø 150 cm.
• Separación entre suelo de cabina y rellano:
Horizontal 2 cm y Vertical 1 cm.

12. PUERTAS:
• Ancho libre de paso: Min 80 cm
• Tiempo de mantenimiento de puerta abierta: 20 s
• Altura cubierta por el sensor de detección de personas:
Entre 25 y 180 cm
CABINA
• Ancho de cabina: Min 100 cm
• Fondo de cabina: Min 125 cm
• Altura de pasamanos: 90 ± 2,5 cm
• altura del borde inferior del espejo situado frente a la
puerta: 30 a 90 cm
• Suelo antideslizante

13. DISPOSITIVOS DE CONTROL
• Diámetro de botones: Mín. 3 cm
• Botones de color contrastado
• Caracteres en braille y altorrelieve
• Altura del relieve: Min 0,8 mm
• Altura de botones de llamada en planta: 90 – 110 cm
• Altura de botones de control de cabina: 90 – 120 cm
• Altura de botón de alarma y de apertura y cierre de
puertas: 90 cm

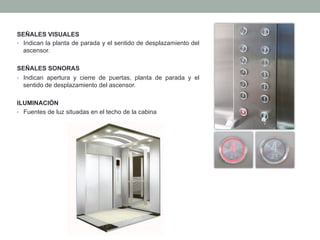

14. SEÑALES VISUALES
• Indican la planta de parada y el sentido de desplazamiento del
ascensor.
SEÑALES SONORAS
• Indican apertura y cierre de puertas, planta de parada y el
sentido de desplazamiento del ascensor.
ILUMINACIÓN
• Fuentes de luz situadas en el techo de la cabina

15. TIPOS

16. • Se instalan fundamentalmente dos tipos, el
a s c e n s o r e l e c t r o m e c á n i c o y e l
ascensor hidráulico, más propiamente llamado
oleodinámico.
• Pero también existen los llamados elevadores
de nueva generación llamados elevadores auto
portantes

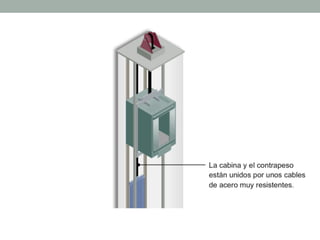

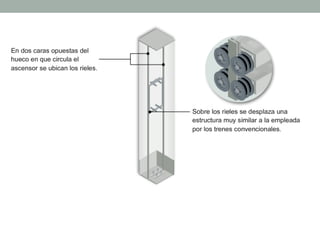

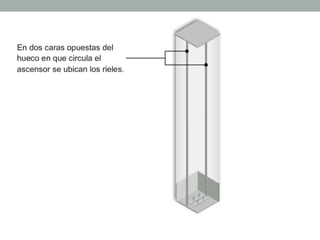

17. Ascensores Electromecánicos o Electrico
• En este tipo de ascensores, la tracción se realiza por medio de grupos formados por un motor
eléctrico, máquina reductora y polea, de la que cuelga el cable de tracción, que es arrastrado, por
fricción en el giro de la polea.

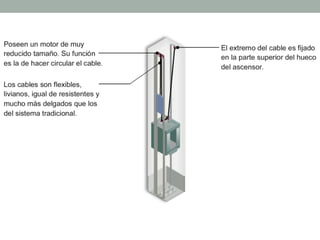

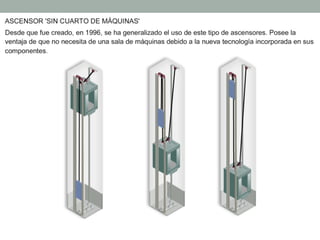

29. Ascensores Autoportantes
• Son los equipos más modernos y su principal característica es que
ubican a la máquina de tracción dentro del propio hueco del
ascensor, en general en la parte superior.

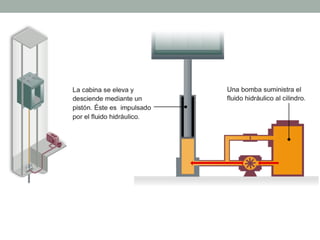

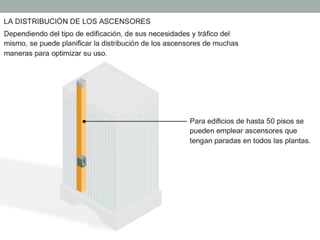

34. Ascensores hidráulicos
• Este sistema es el ideal para edificios que no cuentan con
posibilidades de modificar las estructuras interiores (reciclado
de antiguos edificios, incorporación del servicio a estructuras
ya existentes, etc.). Elimina la necesidad de una sala de
máquinas superior y la instalación de la misma puede estar
hasta 15 metros de distancia del hueco de la vertical del
hueco.

41. VENTAJAS

42. VENTAJAS
SENCILLEZ
AUTONOMIA
• La sencillez que en ellos se encuentran para elevar cualquier tipo
de carga pesada, pudiendo soportar incluso hasta los 900 kilos en
un solo paquete.
• La gran autonomía que posee su batería para el trabajo diario,
siendo esta superior a 75 horas y que permiten un trabajo eficaz en
el uso de cualquier tipo de empresa.

43. VENTAJAS
ENERGIA
RESISTENCIA
• El tipo de energía utilizada para
su uso puede ser muy variada,
siendo entre ellos los más
utilizados el gas butano, la
gasolina o incluso las baterías de
gran potencia.
• La resistencia que poseen
respecto a golpes y durezas del
techo ofrecen una máxima
seguridad y comodidad a la
persona que lo debe manejar de
forma usual y en el transporte de
objetos pesados.

44. VENTAJAS
TAMAÑO
• Suelen tener un tamaño muy práctico que permite el paso del
dispositivo por los diversos almacenes de una empresa o negocio y
evitando así la imposibilidad de pasar por pasillos y espacios del
almacén.

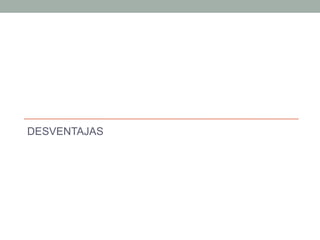

45. DESVENTAJAS

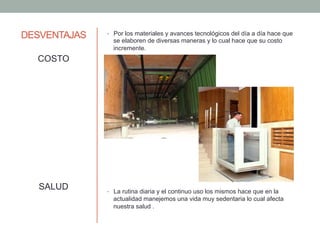

46. DESVENTAJAS
COSTO
SALUD
• Por los materiales y avances tecnológicos del día a día hace que
se elaboren de diversas maneras y lo cual hace que su costo
incremente.
• La rutina diaria y el continuo uso los mismos hace que en la
actualidad manejemos una vida muy sedentaria lo cual afecta
nuestra salud .

47. DESVENTAJAS
Contaminación
Seguridad
• A pesar del combustible que se utiliza para su funcionamiento,
todos generan directa o indirectamente un tipo de contaminación.
• Aunque muchos utilizan energia que almacenan en el edificio en
caso de fallo, no descarta la posibilidad de quedar atrapado en
alguno de ellos.

48. DESVENTAJAS
Mantenimiento
• El mantenimiento correspondiente, causa gastos algunas veces
excesivos que son necesarios para su correcto funcionamiento.

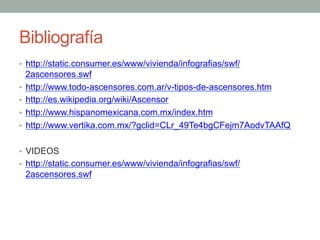

49. Bibliografía
