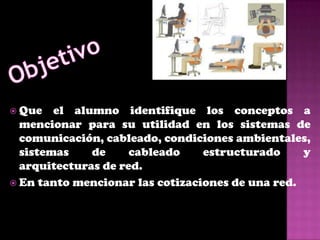

2.  Que el alumno identifique los conceptos a
mencionar para su utilidad en los sistemas de
comunicación, cableado, condiciones ambientales,
sistemas de cableado estructurado y
arquitecturas de red.
 En tanto mencionar las cotizaciones de una red.

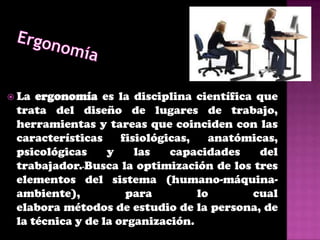

3.  La ergonomía es la disciplina científica que
trata del diseño de lugares de trabajo,
herramientas y tareas que coinciden con las
características fisiológicas, anatómicas,
psicológicas y las capacidades del
trabajador. Busca la optimización de los tres
elementos del sistema (humano-máquina-
ambiente), para lo cual
elabora métodos de estudio de la persona, de
la técnica y de la organización.

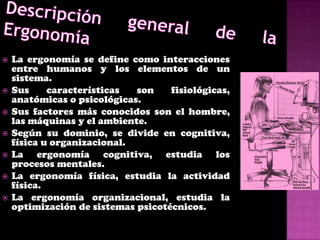

4.  La ergonomía se define como interacciones
entre humanos y los elementos de un
sistema.
 Sus características son fisiológicas,
anatómicas o psicológicas.
 Sus factores más conocidos son el hombre,
las máquinas y el ambiente.
 Según su dominio, se divide en cognitiva,
física u organizacional.
 La ergonomía cognitiva, estudia los
procesos mentales.
 La ergonomía física, estudia la actividad
física.
 La ergonomía organizacional, estudia la
optimización de sistemas psicotécnicos.

5.  Disminución de riesgo de lesiones
 Disminución de errores / rehacer
 Disminución de riesgos ergonómicos
 Disminución de enfermedades
profesionales
 Disminución de días de trabajo perdidos
 Disminución de Ausentismo Laboral
 Disminución de la rotación de personal
 Disminución de los tiempos de ciclo
 Aumento de la tasa de producción
 Aumento de la eficiencia
 Aumento de la productividad
 Aumento de los estándares de producción
 Aumento de un buen clima organizacional
 Simplifica las tareas o actividades

6. d

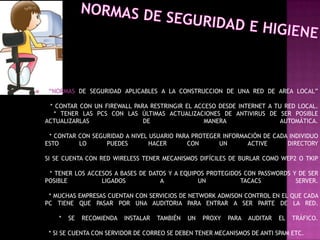

7.  “NORMAS DE SEGURIDAD APLICABLES A LA CONSTRUCCION DE UNA RED DE AREA LOCAL”
* CONTAR CON UN FIREWALL PARA RESTRINGIR EL ACCESO DESDE INTERNET A TU RED LOCAL.
* TENER LAS PCS CON LAS ÚLTIMAS ACTUALIZACIONES DE ANTIVIRUS DE SER POSIBLE
ACTUALIZARLAS DE MANERA AUTOMÁTICA.
* CONTAR CON SEGURIDAD A NIVEL USUARIO PARA PROTEGER INFORMACIÓN DE CADA INDIVIDUO
ESTO LO PUEDES HACER CON UN ACTIVE DIRECTORY
SI SE CUENTA CON RED WIRELESS TENER MECANISMOS DIFÍCILES DE BURLAR COMO WEP2 O TKIP
* TENER LOS ACCESOS A BASES DE DATOS Y A EQUIPOS PROTEGIDOS CON PASSWORDS Y DE SER
POSIBLE LIGADOS A UN TACACS SERVER.
* MUCHAS EMPRESAS CUENTAN CON SERVICIOS DE NETWORK ADMISON CONTROL EN EL QUE CADA
PC TIENE QUE PASAR POR UNA AUDITORIA PARA ENTRAR A SER PARTE DE LA RED.
* SE RECOMIENDA INSTALAR TAMBIÉN UN PROXY PARA AUDITAR EL TRÁFICO.
* SI SE CUENTA CON SERVIDOR DE CORREO SE DEBEN TENER MECANISMOS DE ANTI SPAM ETC.

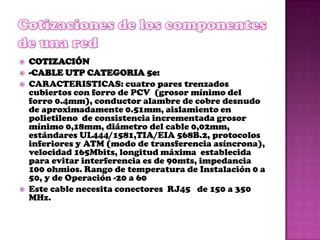

8.  COTIZACIÓN
 -CABLE UTP CATEGORIA 5e:
 CARACTERISTICAS: cuatro pares trenzados
cubiertos con forro de PCV (grosor mínimo del
forro 0.4mm), conductor alambre de cobre desnudo
de aproximadamente 0.51mm, aislamiento en
polietileno de consistencia incrementada grosor
mínimo 0,18mm, diámetro del cable 0,02mm,
estándares UL444/1581,TIA/EIA 568B.2, protocolos
inferiores y ATM (modo de transferencia asíncrona),
velocidad 165Mbits, longitud máxima establecida
para evitar interferencia es de 90mts, impedancia
100 ohmios. Rango de temperatura de Instalación 0 a
50, y de Operación -20 a 60
 Este cable necesita conectores RJ45 de 150 a 350
MHz.

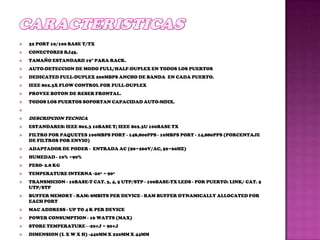

10.  32 PORT 10/100 BASE T/TX
 CONECTORES RJ45.
 TAMAÑO ESTANDARD 19" PARA RACK.
 AUTO-DETECCION DE MODO FULL/HALF-DUPLEX EN TODOS LOS PUERTOS
 DEDICATED FULL-DUPLEX 200MBPS ANCHO DE BANDA EN CADA PUERTO.
 IEEE 802.3X FLOW CONTROL FOR FULL-DUPLEX
 PROVEE BOTON DE RESER FRONTAL.
 TODOS LOS PUERTOS SOPORTAN CAPACIDAD AUTO-MDIX.

 DESCRIPCION TECNICA
 ESTANDARES: IEEE 802.3 10BASE T; IEEE 802.3U 100BASE TX
 FILTRO POR PAQUETES 100MBPS PORT - 148,800PPS - 10MBPS PORT - 14,880PPS (PORCENTAJE
DE FILTROS POR ENVIO)
 ADAPTADOR DE PODER - ENTRADA AC (90~260V/AC, 50~60HZ)
 HUMEDAD - 10% ~90%
 PESO- 2.8 KG
 TEMPERATURE INTERNA -20º ~ 90º
 TRANSMICION - 10BASE-T CAT. 3, 4, 5 UTP/STP - 100BASE-TX LEDS - POR PUERTO: LINK/ CAT. 5
UTP/STP
 BUFFER MEMORY - RAM: 8MBITS PER DEVICE - RAM BUFFER DYNAMICALLY ALLOCATED FOR
EACH PORT
 MAC ADDRESS - UP TO 4 K PER DEVICE
 POWER CONSUMPTION - 16 WATTS (MAX)
 STORE TEMPERATURE - -20¢J ~ 90¢J
 DIMENSION (L X W X H) -440MM X 220MM X 44MM

11. 

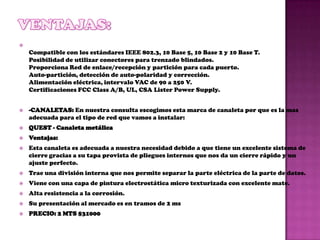

Compatible con los estándares IEEE 802.3, 10 Base 5, 10 Base 2 y 10 Base T.
Posibilidad de utilizar conectores para trenzado blindados.
Proporciona Red de enlace/recepción y partición para cada puerto.
Auto-partición, detección de auto-polaridad y corrección.
Alimentación eléctrica, intervalo VAC de 90 a 250 V.
Certificaciones FCC Class A/B, UL, CSA Lister Power Supply.
 -CANALETAS: En nuestra consulta escogimos esta marca de canaleta por que es la mas
adecuada para el tipo de red que vamos a instalar:
 QUEST - Canaleta metálica
 Ventajas:
 Esta canaleta es adecuada a nuestra necesidad debido a que tiene un excelente sistema de
cierre gracias a su tapa provista de pliegues internos que nos da un cierre rápido y un
ajuste perfecto.
 Trae una división interna que nos permite separar la parte eléctrica de la parte de datos.
 Viene con una capa de pintura electrostática micro texturizada con excelente mate.
 Alta resistencia a la corrosión.
 Su presentación al mercado es en tramos de 2 ms
 PRECIO: 2 MTS $31000

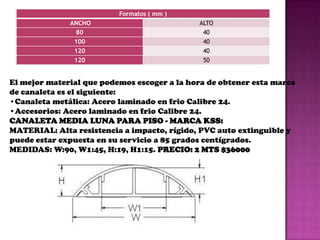

12. Formatos ( mm )
ANCHO ALTO
80 40
100 40
120 40
120 50
El mejor material que podemos escoger a la hora de obtener esta marca
de canaleta es el siguiente:
•Canaleta metálica: Acero laminado en frio Calibre 24.
•Accesorios: Acero laminado en frio Calibre 24.
CANALETA MEDIA LUNA PARA PISO - MARCA KSS:
MATERIAL: Alta resistencia a impacto, rígido, PVC auto extinguible y
puede estar expuesta en su servicio a 85 grados centígrados.
MEDIDAS: W:90, W1:45, H:19, H1:15. PRECIO: 2 MTS $36000

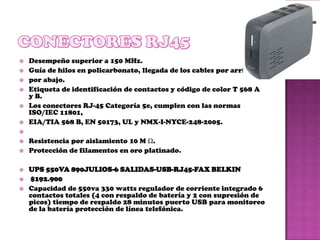

13.  Desempeño superior a 150 MHz.
 Guía de hilos en policarbonato, llegada de los cables por arriba y
 por abajo.
 Etiqueta de identificación de contactos y código de color T 568 A
y B.
 Los conectores RJ-45 Categoría 5e, cumplen con las normas
ISO/IEC 11801,
 EIA/TIA 568 B, EN 50173, UL y NMX-I-NYCE-248-2005.

 Resistencia por aislamiento 10 M Ω.
 Protección de filamentos en oro platinado.
 UPS 550VA 890JULIOS-6 SALIDAS-USB-RJ45-FAX BELKIN
 $192.900
 Capacidad de 550va 330 watts regulador de corriente integrado 6
contactos totales (4 con respaldo de batería y 2 con supresión de
picos) tiempo de respaldo 28 minutos puerto USB para monitoreo
de la batería protección de línea telefónica.

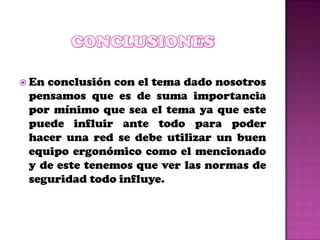

14.  Enconclusión con el tema dado nosotros
pensamos que es de suma importancia
por mínimo que sea el tema ya que este
puede influir ante todo para poder
hacer una red se debe utilizar un buen
equipo ergonómico como el mencionado
y de este tenemos que ver las normas de
seguridad todo influye.
