Este documento describe los conceptos básicos de medición y errores en mediciones. Explica que una medición es el proceso de asignar valores numéricos a una variable para conocer su magnitud. Luego detalla los tipos de medición y términos relacionados como exactitud, precisión y sensibilidad. Finalmente, analiza las fuentes de error como errores sistemáticos, aleatorios, del instrumento o por ruido externo; y también errores humanos como paralaje o mala interpretación.

1. UNIVERSIDAD FERMIN TORO
VICERECTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE ELECTRICIDAD
MANUEL MONTES
C.I: 17.782.518
ASIGNATURA: MEDICIONES ELECTRICAS
SECCION: SAIA A
ERRORES DE MEDICION Y FUENTES DE ERROR
UNIVERSIDAD FERMIN TORO
VICERECTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE ELECTRICIDAD
MANUEL MONTES
C.I: 17.782.518
ASIGNATURA: MEDICIONES ELECTRICAS
SECCION: SAIA A
UNIVERSIDAD FERMIN TORO
VICERECTORADO ACADEMICO
FACULTAD DE INGENIERIA
ESCUELA DE ELECTRICIDAD
MANUEL MONTES
C.I: 17.782.518
ASIGNATURA: MEDICIONES ELECTRICAS
SECCION: SAIA A
ERRORES EN LAS MEDICIONES Y FUENTES DE ERROR

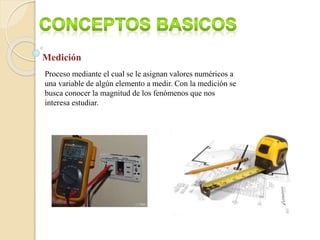

2. Medición
Proceso mediante el cual se le asignan valores numéricos a
una variable de algún elemento a medir. Con la medición se
busca conocer la magnitud de los fenómenos que nos
interesa estudiar.

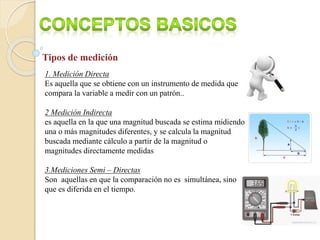

3. Tipos de medición
1. Medición Directa
Es aquella que se obtiene con un instrumento de medida que
compara la variable a medir con un patrón..
2 Medición Indirecta
es aquella en la que una magnitud buscada se estima midiendo
una o más magnitudes diferentes, y se calcula la magnitud
buscada mediante cálculo a partir de la magnitud o
magnitudes directamente medidas
3.Mediciones Semi – Directas
Son aquellas en que la comparación no es simultánea, sino
que es diferida en el tiempo.

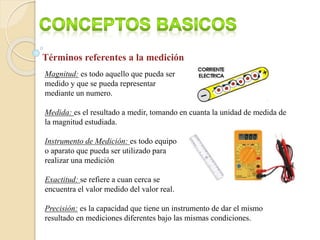

4. Términos referentes a la medición
Magnitud: es todo aquello que pueda ser
medido y que se pueda representar
mediante un numero.
Medida: es el resultado a medir, tomando en cuanta la unidad de medida de
la magnitud estudiada.
Instrumento de Medición: es todo equipo
o aparato que pueda ser utilizado para
realizar una medición
Exactitud: se refiere a cuan cerca se
encuentra el valor medido del valor real.
Precisión: es la capacidad que tiene un instrumento de dar el mismo
resultado en mediciones diferentes bajo las mismas condiciones.

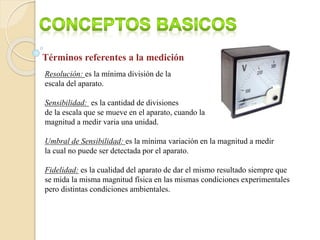

5. Términos referentes a la medición
Resolución: es la mínima división de la
escala del aparato.
Sensibilidad: es la cantidad de divisiones
de la escala que se mueve en el aparato, cuando la
magnitud a medir varia una unidad.
Umbral de Sensibilidad: es la mínima variación en la magnitud a medir
la cual no puede ser detectada por el aparato.
Fidelidad: es la cualidad del aparato de dar el mismo resultado siempre que
se mida la misma magnitud física en las mismas condiciones experimentales
pero distintas condiciones ambientales.

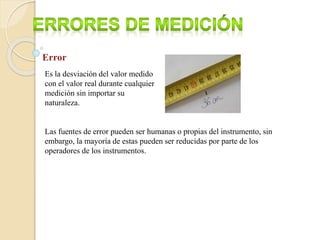

6. Error
Es la desviación del valor medido
con el valor real durante cualquier
medición sin importar su
naturaleza.
Las fuentes de error pueden ser humanas o propias del instrumento, sin
embargo, la mayoría de estas pueden ser reducidas por parte de los
operadores de los instrumentos.

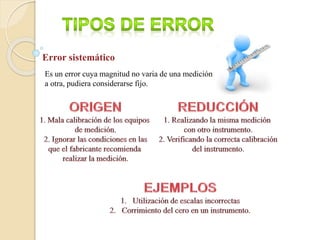

7. Error sistemático
Es un error cuya magnitud no varia de una medición
a otra, pudiera considerarse fijo.

8. Error aleatorio
Es un error que depende principalmente de
las condiciones en las que se realiza la medición y
los agentes externos que puedan influir en ella.

9. Error de apreciación
Es un error que es característico
del instrumento, ya que gracias a su
diseño, las divisiones en la escala mostrada pueden ser muy pequeñas,
originado errores al aproximar una magnitud.

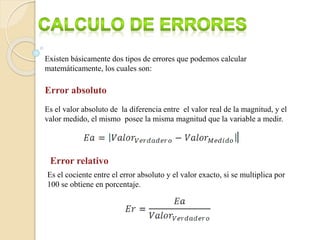

10. Existen básicamente dos tipos de errores que podemos calcular
matemáticamente, los cuales son:
Error absoluto
Es el valor absoluto de la diferencia entre el valor real de la magnitud, y el
valor medido, el mismo posee la misma magnitud que la variable a medir.
Error relativo
Es el cociente entre el error absoluto y el valor exacto, si se multiplica por
100 se obtiene en porcentaje.

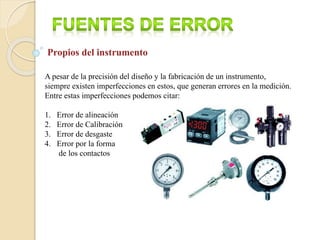

11. Propios del instrumento
A pesar de la precisión del diseño y la fabricación de un instrumento,
siempre existen imperfecciones en estos, que generan errores en la medición.
Entre estas imperfecciones podemos citar:
1. Error de alineación
2. Error de Calibración
3. Error de desgaste
4. Error por la forma
de los contactos

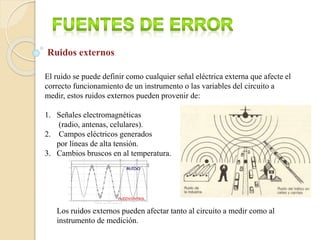

12. El ruido se puede definir como cualquier señal eléctrica externa que afecte el
correcto funcionamiento de un instrumento o las variables del circuito a
medir, estos ruidos externos pueden provenir de:
1. Señales electromagnéticas
(radio, antenas, celulares).
2. Campos eléctricos generados
por líneas de alta tensión.
3. Cambios bruscos en al temperatura.
Los ruidos externos pueden afectar tanto al circuito a medir como al
instrumento de medición.
Ruidos externos

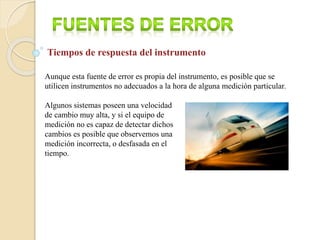

13. Aunque esta fuente de error es propia del instrumento, es posible que se
utilicen instrumentos no adecuados a la hora de alguna medición particular.
Algunos sistemas poseen una velocidad
de cambio muy alta, y si el equipo de
medición no es capaz de detectar dichos
cambios es posible que observemos una
medición incorrecta, o desfasada en el
tiempo.
Tiempos de respuesta del instrumento

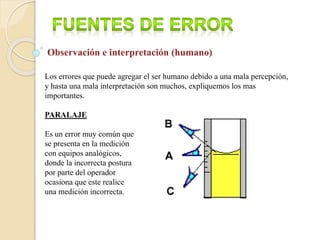

14. Los errores que puede agregar el ser humano debido a una mala percepción,
y hasta una mala interpretación son muchos, expliquemos los mas
importantes.
PARALAJE
Es un error muy común que
se presenta en la medición
con equipos analógicos,
donde la incorrecta postura
por parte del operador
ocasiona que este realice
una medición incorrecta.
Observación e interpretación (humano)

15. INTERPOLACIÓN DE ESCALAS
Es un error que ocurre cuando un instrumento posee escalas de rangos muy
separados, donde el operador para poder realizar una correcta medición en
una escala entre las subdivisiones debe realizar una interpolación, esto puede
generar un error de calculo por parte del operador.
Observación e interpretación (humano)

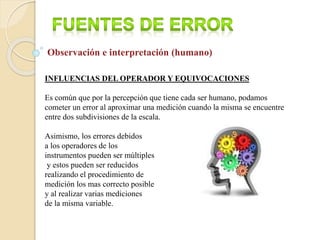

16. INFLUENCIAS DEL OPERADOR Y EQUIVOCACIONES
Es común que por la percepción que tiene cada ser humano, podamos
cometer un error al aproximar una medición cuando la misma se encuentre
entre dos subdivisiones de la escala.
Asimismo, los errores debidos
a los operadores de los
instrumentos pueden ser múltiples
y estos pueden ser reducidos
realizando el procedimiento de
medición los mas correcto posible
y al realizar varias mediciones
de la misma variable.
Observación e interpretación (humano)
