El documento describe los conceptos básicos de las vistas ortogonales, incluyendo las vistas principales (alzado, planta y perfil), y cómo se obtienen proyectando un objeto en diferentes planos. También explica los tipos de líneas usadas en los dibujos técnicos, la acotación, secciones y detalles.

1. 2. - LAS VISTAS.
Las vistas son proyecciones de un objeto que se obtienen desde diferentes
posiciones. La vista que se utilizan habitualmente es la vista ortogonal o proyección
ortogonal y consiste: (Observación: “aplastar “pieza como antena telescópica)
a) Situar el objeto de manera que sus caras sean paralelas o perpendiculares al
plano de proyección.
b) Se observa el objeto de manera que las líneas visuales pasen por los vértices
y aristas incidiendo perpendicularmente al plano de proyección.
Para captar todos los detalles sobre la figura del objeto hay que obtener tres
vistas o proyecciones ortogonales del mismo y se denominan proyecciones principales:
alzado (vista de frente), planta (vista desde arriba), y Perfil ( vista lateral).
Ejemplo de la proyección,: Análisis de caras paralelas y líneas visuales incidiendo.
Observa: los planos inclinados de la pirámide, se “aplastan” sin salirse de la proyección.
Ejemplo: las vistas o proyecciones de piezas circulares:

2. Ejemplo: Proyección de las vistas principales, y la colocación de éstas correctamente.

3. Ejemplo aclaratorio ( Como se obtienen las vistas, colocación de éstas en sistema
Europeo, y correspondencia entre las vistas (realizada de dos maneras))
ALZADO PERFIL (Izquierdo)
PLA NTA
En el ejemplo se ha representado también tipos líneas: líneas visibles, líneas ocultas, y
líneas de correspondencia:
* Líneas visibles (aristas que se ven): Línea continua “gruesa” (0.8 mm)
* Líneas ocultas (aristas que no se ven): Línea discontinua a trazos “fina” (0.4 mm)
* Líneas de correspondencia (correspondencia de vértices) : Línea continua “muy fina”
(0.2 mm)
Ejemplo: Piezas con planos INCLINADOS (recordar proyección de la pirámide).
A

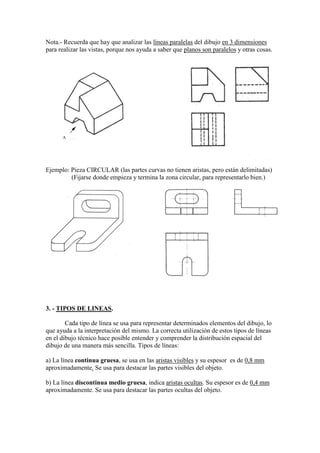

4. Nota.- Recuerda que hay que analizar las líneas paralelas del dibujo en 3 dimensiones
para realizar las vistas, porque nos ayuda a saber que planos son paralelos y otras cosas.
A
Ejemplo: Pieza CIRCULAR (las partes curvas no tienen aristas, pero están delimitadas)
(Fijarse donde empieza y termina la zona circular, para representarlo bien.)
3. - TIPOS DE LINEAS.
Cada tipo de línea se usa para representar determinados elementos del dibujo, lo
que ayuda a la interpretación del mismo. La correcta utilización de estos tipos de líneas
en el dibujo técnico hace posible entender y comprender la distribución espacial del
dibujo de una manera más sencilla. Tipos de líneas:
a) La línea continua gruesa, se usa en las aristas visibles y su espesor es de 0,8 mm
aproximadamente. Se usa para destacar las partes visibles del objeto.
b) La línea discontinua medio gruesa, indica aristas ocultas. Su espesor es de 0,4 mm
aproximadamente. Se usa para destacar las partes ocultas del objeto.

5. c) La línea continua fina, se emplea para las líneas auxiliares, las líneas de acotación,
los rayados y las líneas de referencia y tiene un espesor de 0,2 mm aproximadamente.
d) La línea de trazo y punto fino, señala los ejes de simetría de la figura y las
circunferencias, y su espesor es de 0,2 mm aproximadamente. También se utiliza para
señalar los movimientos en el caso de que estemos dibujando una pieza móvil.

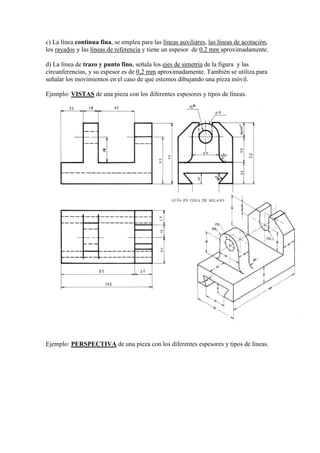

Ejemplo: VISTAS de una pieza con los diferentes espesores y tipos de líneas.
Ejemplo: PERSPECTIVA de una pieza con los diferentes espesores y tipos de líneas.

6. 4. - ACOTACIÓN
El acotado es el conjunto de grafismos donde se indican las dimensiones del
objeto representado. La cota es la forma más común de apuntar dichas dimensiones, y se
compone de varios elementos:
a) Las líneas auxiliares de cotas, se dibujan con línea continua fina y se trazan
perpendicularmente a la arista o magnitud indicada.
b) La línea de cota, se representa con línea continua fina y se traza paralelamente
a la arista o magnitud indicada ( A 1 cm de la pieza, y las siguientes a 7 mm)
c) Las limitaciones de la cota, se dibujan mediante flechas rellenas en la
intersección de las líneas auxiliares de cota con la línea de cota. Su tamaño es de 3 mm
de longitud y el ángulo de la flecha debe ser de 15 º aproximadamente.
d) La cifra de cota, se escribe con altura de 3 mm y se coloca sobre la línea de
cota , sin tocarla, y lo más centrada posible. Las cifras de cotas se expresan en
milímetros, y no es necesario indicar en el dibujo la abreviatura ( mm ) de dicha
unidad. Cuando la línea de cota es vertical, la cifra de cota debe situarse inclinada 90 º
respecto a la horizontal, en el lado izquierdo de la línea de cota.

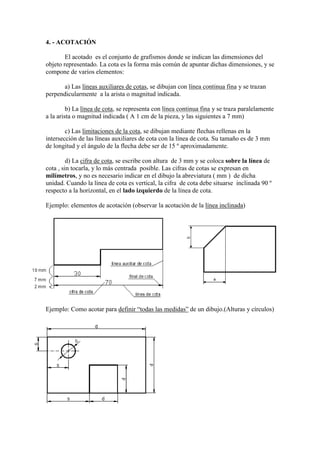

Ejemplo: elementos de acotación (observar la acotación de la línea inclinada)
Ejemplo: Como acotar para definir “todas las medidas” de un dibujo.(Alturas y círculos)

7. Acotación de elementos circulares.
Cuando queremos acotar un diámetro puede hacerse incluyendo el símbolo  sobre la
línea de cota, añadiendo al lado el valor del diámetro en mm, y también se puede utilizar
el símbolo R de radio para curvas o círculos.
ALZADO
PLANTA
Nota.- Observa que el diámetro mayor del cilindro de la figura de la izquierda, se ha
acotado en la planta y, al hacerlo en una circunferencia NO hace falta el símbolo de
diámetro.
Nota.- Para acotar piezas en tres dimensiones ya sea en perspectiva o en las vistas, se
recomienda poner los totales de: ALTO, ANCHO Y LARGO. (para no andar sumando)

8. 5. - SECCIONES Y DETALLES.
Los cortes, son vistas del objeto que incluyen representaciones especiales. Se emplean
para manifestar los detalles interiores de objetos huecos. Antes de representar el corte es
necesario realizar la operación ficticia de seccionar el objeto por un plano imaginario.
Concepto de sección.
El plano del corte debe de elegirse convenientemente para poder representar la
sección. En general, debe de ser paralelo o perpendicular a las caras del objeto, y tienen
que coincidir con el eje de la pieza o con el del hueco interior que se trata de manifestar,
aunque a veces hay planos de corte que se hacen en zig- zag. Después de dibujar el
corte, se raya la sección con líneas finas inclinadas 45 º separadas entre sí 1 mm.
Ejemplo: corte realizado a una pieza, viéndose su sección en el perfil.

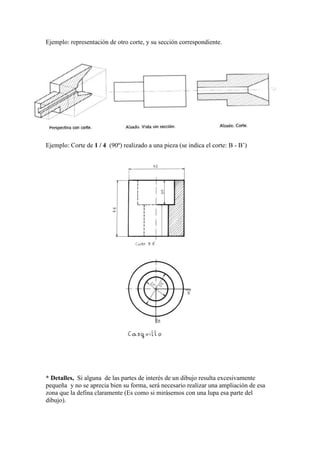

9. Ejemplo: representación de otro corte, y su sección correspondiente.
Ejemplo: Corte de 1 / 4 (90º) realizado a una pieza (se indica el corte: B - B’)
* Detalles, Si alguna de las partes de interés de un dibujo resulta excesivamente
pequeña y no se aprecia bien su forma, será necesario realizar una ampliación de esa
zona que la defina claramente (Es como si mirásemos con una lupa esa parte del
dibujo).

10. INDICACIONES DE MATERIALES Y SUPERFICIES.
a) Indicación de materiales. La indicación del material con que se fabrican un objeto se
realiza a través de una leyenda que se incorpora, junto a otras indicaciones, en las
proximidades de su representación. En algunos casos conviene diferenciar las
distintas capas de materiales que hay en un corte o sección, para ello se utiliza unos
códigos de representación para madera, hormigón, tabique de ladrillo, etc.
Ejemplo: madera, hormigón.
b) Indicación de superficies. En la representación de un objeto es necesario señalar las
características del estado final de sus superficies, es decir, la calidad de acabado, según
las especificaciones y características que se le va a dar según el diseño.
Ejemplo: Normas de aplicación
