1. SISTEMA UNIVERSITARIO DE PUERTO RICO
UNIVERSIDAD DEL TURABO
Centro de Isabela
Educación Vocacional Industrial
EDVI472
Escrito del Salón
Ideal5 de diciembre 2012
Prof. Por:
Rafael Rivera Juan M. Castro

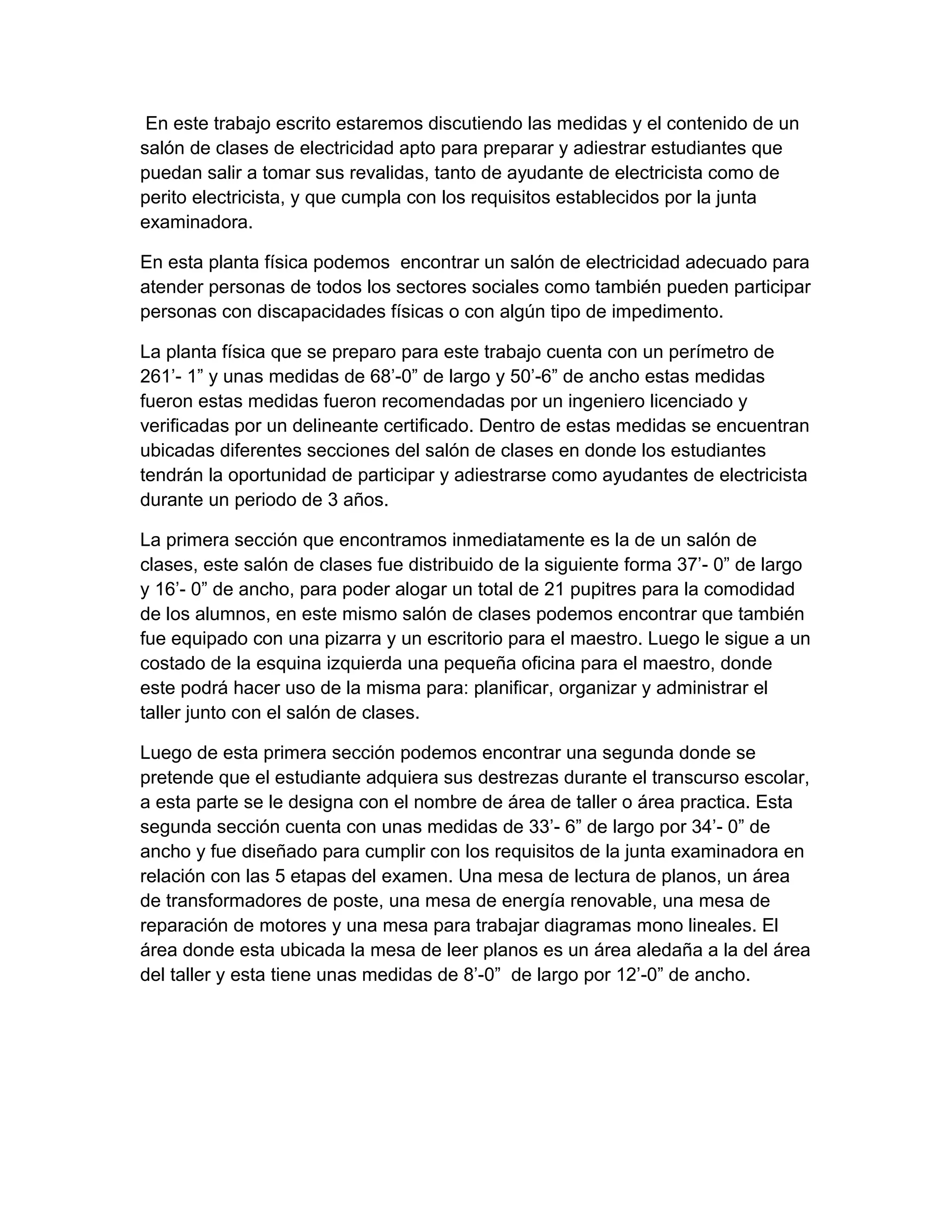

2. En este trabajo escrito estaremos discutiendo las medidas y el contenido de un
salón de clases de electricidad apto para preparar y adiestrar estudiantes que
puedan salir a tomar sus revalidas, tanto de ayudante de electricista como de
perito electricista, y que cumpla con los requisitos establecidos por la junta
examinadora.
En esta planta física podemos encontrar un salón de electricidad adecuado para
atender personas de todos los sectores sociales como también pueden participar
personas con discapacidades físicas o con algún tipo de impedimento.
La planta física que se preparo para este trabajo cuenta con un perímetro de
261’- 1” y unas medidas de 68’-0” de largo y 50’-6” de ancho estas medidas
fueron estas medidas fueron recomendadas por un ingeniero licenciado y
verificadas por un delineante certificado. Dentro de estas medidas se encuentran
ubicadas diferentes secciones del salón de clases en donde los estudiantes
tendrán la oportunidad de participar y adiestrarse como ayudantes de electricista
durante un periodo de 3 años.
La primera sección que encontramos inmediatamente es la de un salón de
clases, este salón de clases fue distribuido de la siguiente forma 37’- 0” de largo
y 16’- 0” de ancho, para poder alogar un total de 21 pupitres para la comodidad
de los alumnos, en este mismo salón de clases podemos encontrar que también
fue equipado con una pizarra y un escritorio para el maestro. Luego le sigue a un
costado de la esquina izquierda una pequeña oficina para el maestro, donde
este podrá hacer uso de la misma para: planificar, organizar y administrar el
taller junto con el salón de clases.
Luego de esta primera sección podemos encontrar una segunda donde se
pretende que el estudiante adquiera sus destrezas durante el transcurso escolar,
a esta parte se le designa con el nombre de área de taller o área practica. Esta
segunda sección cuenta con unas medidas de 33’- 6” de largo por 34’- 0” de
ancho y fue diseñado para cumplir con los requisitos de la junta examinadora en
relación con las 5 etapas del examen. Una mesa de lectura de planos, un área
de transformadores de poste, una mesa de energía renovable, una mesa de
reparación de motores y una mesa para trabajar diagramas mono lineales. El
área donde esta ubicada la mesa de leer planos es un área aledaña a la del área
del taller y esta tiene unas medidas de 8’-0” de largo por 12’-0” de ancho.

3. En la parte frontal del área del taller se puede percibir un salón de computadoras
con CAD para electricistas con unas medidas de 34’- 0” de largo por 15’-0” de
ancho. Este salón de computadoras cuenta con 6 cubículos dobles de mesas
con computadoras para el uso de todos los alumnos. También fue modificado
para el uso de personas con impedimento.
En la extrema derecha del salón de computadoras podemos encontrar el área
del almacén y cuarto de herramientas, este almacén fue equipado con mesas y
tablilleros para almacenar herramientas o equipos eléctricos de reemplazo. Este
cuarto también cuenta con una puerta de salida de emergencia hacia el patio y
con ventanas tipo Miami.
Posterior al cuarto del almacén podemos encontrar un pasillo que brinda acceso
al baño de damas, caballeros y al patio.
En los baños se hicieron modificaciones para brindarles un mayor acceso a las
personas con algún tipo de limitación física o impedimento. En el baño de los
barones podemos encontrar que este cuenta con unas medidas de 8’- 6” de
largo por 12’- 0” de ancho, este baño de barones también cuenta con un
urinario, un gabinete pequeño con lava manos. En el caso del baño de damas
podemos encontrar que este cuenta con unas medidas de 7’ – 6” de largo por
12’ – 0” de ancho.
