1. REPÚBLICA BOLIVARIANA DE VENEZUELA.
INSTITUTO UNIVERSITARIO DE TECNOLOGÍA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN PUNTO FIJO.
ESFUERZOS PRESENTES EN LAS ESTRUCTURAS.
Autor:
Edilio González.
Construcción Civil.
Punto Fijo, Mayo del 2015.

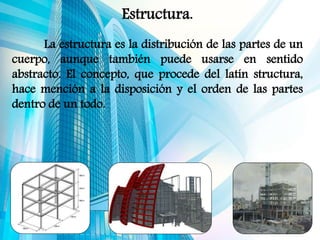

2. Estructura.
La estructura es la distribución de las partes de un
cuerpo, aunque también puede usarse en sentido
abstracto. El concepto, que procede del latín structura,
hace mención a la disposición y el orden de las partes
dentro de un todo.

3. Esfuerzos.
Esfuerzos es el término para esta concertación de
fuerzas internas en un elemento estructural. Este es un
concepto fundamental al analizar la resistencia de un
elemento estructural.

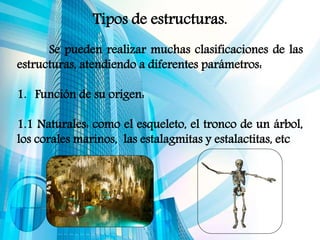

4. Tipos de estructuras.
Se pueden realizar muchas clasificaciones de las
estructuras, atendiendo a diferentes parámetros:
1. Función de su origen:
1.1 Naturales: como el esqueleto, el tronco de un árbol,
los corales marinos, las estalagmitas y estalactitas, etc

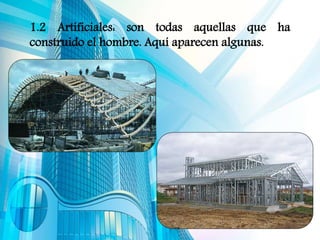

5. 1.2 Artificiales: son todas aquellas que ha
construido el hombre. Aquí aparecen algunas.

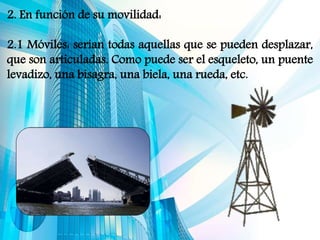

6. 2. En función de su movilidad:
2.1 Móviles: serían todas aquellas que se pueden desplazar,
que son articuladas. Como puede ser el esqueleto, un puente
levadizo, una bisagra, una biela, una rueda, etc.

7. 2.2 Fijas: aquellas que por el contrario no pueden sufrir
desplazamientos, o estos son mínimas. Son por ejemplo los
pilares, torretas, vigas, puentes.

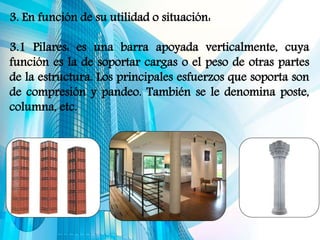

8. 3. En función de su utilidad o situación:
3.1 Pilares: es una barra apoyada verticalmente, cuya
función es la de soportar cargas o el peso de otras partes
de la estructura. Los principales esfuerzos que soporta son
de compresión y pandeo. También se le denomina poste,
columna, etc.

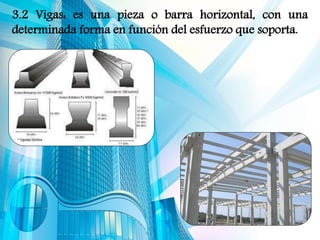

9. 3.2 Vigas: es una pieza o barra horizontal, con una
determinada forma en función del esfuerzo que soporta.

10. 3.3 Muros: van a soportar los esfuerzos en toda su
longitud, de forma que reparten las cargas. Los
materiales de los que están construidos son variados: la
piedra, de fábrica de ladrillos, de hormigón, etc.

11. 3.4 Tirantes: es un elemento constructivo que está
sometido principalmente a esfuerzos de tracción.

12. 3.5 Puente: es una construcción que permite salvar un
accidente geográfico como un río, un cañón, un valle, una
carretera, un camino, una vía férrea, un cuerpo de agua o
cualquier otro obstáculo físico.

13. 3.6 Arco: es el elemento constructivo de directriz en
forma curvada o poligonal, que salva el espacio abierto
entre dos pilares o muros transmitiendo toda la carga
que soporta a los apoyos, mediante una fuerza oblicua
que se denomina empuje.

14. Fuerzas estructurales.
Cuando hablamos de fuerzas estructurales, nos
referimos al esfuerzo que debe soportar la estructura.

15. Exigencias básicas de las Estructuras:
Los requisitos o exigencias básicas que una estructura debe
cumplir son:
1. Equilibrio: Se identifica con la garantía de que el edificio
no se moverá.
2. Estabilidad: Se relaciona con el peligro de movimiento
inaceptable del edificio en su totalidad.

16. 3. Resistencia: Se relaciona con la integridad de la
Estructura y de cada una de sus partes, sometidas a
cualquiera y todas las cargas posibles.
4. Funcionalidad: Se tendrá en cuenta si se cumplen las
condiciones funcionales del edificio.

17. 5. Economía: Es el carácter utilitario de la estructura.
6. Estética: El Arquitecto al decidir el sistema estructural
que considera más conveniente para expresar el concepto
del edificio, impone además sus postulados estéticos a la
obra.

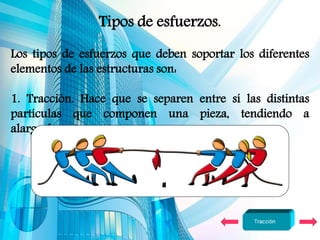

18. Tipos de esfuerzos.
Los tipos de esfuerzos que deben soportar los diferentes
elementos de las estructuras son:
1. Tracción. Hace que se separen entre sí las distintas
partículas que componen una pieza, tendiendo a
alargarla.

19. 2. Compresión. Hace que se aproximen las diferentes
partículas de un material, tendiendo a producir
acortamientos o aplastamientos.

20. 3. Cizallamiento o cortadura: Se produce cuando se
aplican fuerzas perpendiculares a la pieza, haciendo que
las partículas del material tiendan a resbalar o desplazarse
las unas sobre las otras.

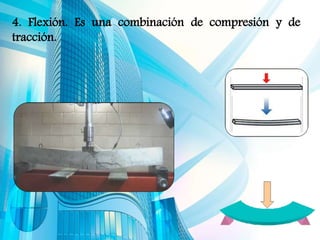

21. 4. Flexión. Es una combinación de compresión y de
tracción.

22. 5. Torsión. Las fuerzas de torsión son las que hacen que
una pieza tienda a retorcerse sobre su eje central.
