El documento trata sobre el diseño estructural, predimensionamiento de columnas y vigas. Explica que el diseño estructural debe lograr un equilibrio entre la rigidez y resistencia de los elementos. Luego describe los pasos para el predimensionamiento de columnas y vigas, incluyendo el cálculo de cargas y áreas tributarias. Finalmente, resume los tipos de vigas y criterios para su predimensionamiento.

1. TEMA:
“EL DISEÑO ESTRUCTURAL, PRE-
DIMENSIONAMIENTO, COLUMNAS Y VIGAS.”
 DIEGO MARTINEZ, Kerin
 LUCIO AZAÑA, Yoselin
 PAZ SICCHA, Anny
 PACHECO, Ricardo
 ROJAS , Roberto
 SALIRROSAS ZUÑIGA, Ana
 TIRADO HUERTA, Estefany

2. Se realiza a partir de un adecuado balance
entre las funciones propias que
un material puede cumplir.
El diseño estructural debe siempre de obtener
un rendimiento balanceado entre la parte rígida
y plástica de los elementos, ya que en muchas
ocasiones, un exceso en alguno de éstos dos
aspectos pueden conducir al fallo de la
estructura.
DISEÑO ESTRUCTURAL
CARACTERISTICAS

3. Los materiales
utilizados en la parte
estructural deben
cumplir otro tipo de
funciones, tales
como aislante térmico,
acústico, intemperie,
impermeabilidad,
división de aposentos y
otros propios dentro de
una estructura.
MATERIALES

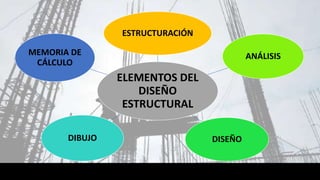

4. ELEMENTOS DEL
DISEÑO
ESTRUCTURAL
ESTRUCTURACIÓN
ANÁLISIS
DISEÑODIBUJO
MEMORIA DE
CÁLCULO

5. ESTRUCTURACIÓN
ANÁLISIS

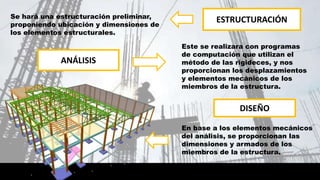

Se hará una estructuración preliminar,
proponiendo ubicación y dimensiones de
los elementos estructurales.
Este se realizara con programas
de computación que utilizan el
método de las rigideces, y nos
proporcionan los desplazamientos
y elementos mecánicos de los
miembros de la estructura.
DISEÑO
En base a los elementos mecánicos
del análisis, se proporcionan las
dimensiones y armados de los
miembros de la estructura.

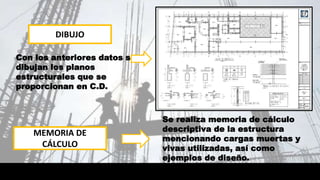

6. DIBUJO
Con los anteriores datos se
dibujan los planos
estructurales que se
proporcionan en C.D.
Se realiza memoria de cálculo
descriptiva de la estructura
mencionando cargas muertas y
vivas utilizadas, así como
ejemplos de diseño.
MEMORIA DE
CÁLCULO

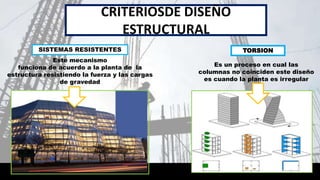

7. SISTEMAS RESISTENTES TORSION
CRITERIOSDE DISEÑO
ESTRUCTURAL
Es un proceso en cual las
columnas no coinciden este diseño
es cuando la planta es irregular
Este mecanismo
funciona de acuerdo a la planta de la
estructura resistiendo la fuerza y las cargas
de gravedad

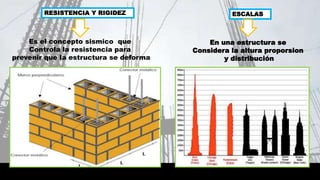

8. RESISTENCIA Y RIGIDEZ ESCALAS
Es el concepto sismico que
Controla la resistencia para
prevenir que la estructura se deforma
En una estructura se
Considera la altura proporsion
y distribución

9. Corresponsable es la
persona física
auxiliar de la
Administración, con
autorización y
registro de la
Secretaría de
Desarrollo Urbano y
Vivienda.
CORRESPONSABILIDAD
ESTRUCTURAL

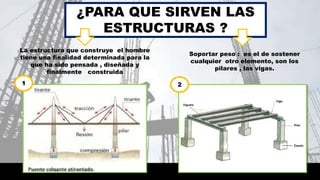

10. Soportar peso : es el de sostener
cualquier otro elemento, son los
pilares , las vigas.
¿PARA QUE SIRVEN LAS
ESTRUCTURAS ?
La estructura que construye el hombre
tiene una finalidad determinada para la
que ha sido pensada , diseñada y
finalmente construida
1 2

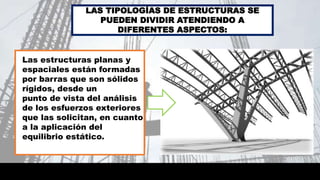

11. Las estructuras planas y
espaciales están formadas
por barras que son sólidos
rígidos, desde un
punto de vista del análisis
de los esfuerzos exteriores
que las solicitan, en cuanto
a la aplicación del
equilibrio estático.
LAS TIPOLOGÍAS DE ESTRUCTURAS SE
PUEDEN DIVIDIR ATENDIENDO A
DIFERENTES ASPECTOS:

12. LOS MATERIALES PRINCIPALES
UTILIZADOS EN LA CONSTRUCCIÓN
DE ESTRUCTURAS SON
El Acero estructural y
el Hormigón (armado o
pretensado)
El hormigón resiste el fuego y la
humedad mejor que el acero.
El hormigón no resiste la
tracción, el acero si.
El hormigón tiene antes el
límite de rotura. No es
apropiado para edificaciones de
gran altura.

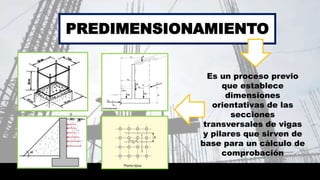

13. Es un proceso previo
que establece
dimensiones
orientativas de las
secciones
transversales de vigas
y pilares que sirven de
base para un cálculo de
comprobación
PREDIMENSIONAMIENTO

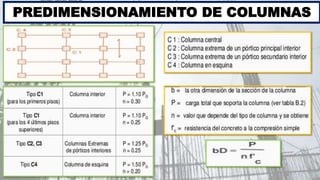

15. PREDIMENSIONAMIENTO DE COLUMNAS

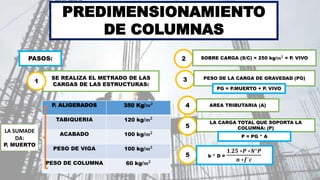

16. SE REALIZA EL METRADO DE LAS
CARGAS DE LAS ESTRUCTURAS:
PREDIMENSIONAMIENTO
DE COLUMNAS
PASOS:
1
P. ALIGERADOS 350 Kg/𝒎 𝟐
TABIQUERIA 120 kg/𝒎 𝟐
ACABADO 100 kg/𝒎 𝟐
PESO DE VIGA 100 kg/𝒎 𝟐
PESO DE COLUMNA 60 kg/𝒎 𝟐
3
2 SOBRE CARGA (S/C) = 250 kg/𝒎 𝟐
= P. VIVO
PESO DE LA CARGA DE GRAVEDAD (PG)
LA SUMADE
DA:
P. MUERTO
PG = P.MUERTO + P. VIVO
4 AREA TRIBUTARIA (A)
5
LA CARGA TOTAL QUE SOPORTA LA
COLUMNA: (P)
P = PG * A
5 b * D =
𝟏.𝟐𝟓 ∗𝑷 ∗𝑵°𝑷
𝒏 ∗𝒇´𝒄

17. PREDIMENSIONAMIENTO
DE COLUMNAS
DEFINICIÒN DE
COLUMNA:
ESTRUCTURA
VERTICAL
SOMETIDA A
DIFERENTES
TIPOSDE FUERZA.

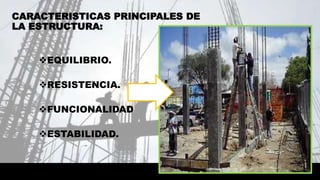

18. CARACTERISTICAS PRINCIPALES DE
LA ESTRUCTURA:
EQUILIBRIO.
RESISTENCIA.
FUNCIONALIDAD
ESTABILIDAD.

19. PREDIMENSIONAMIENTO:
TIPOS DE VIGAS
Al predimensionar una viga, se tiene que
considerarla acción de cargas de gravedad
y de sismo. Para eso se toman una serie de
criterios:
*L/10 material de pésima calidad, mano de
obra no calificada y equipos y herramientas
convencionales.
*L/12 material de buena calidad, mano de
obra calificada y equipos y herramientas
adecuados.
VIGAS DE PERALTE

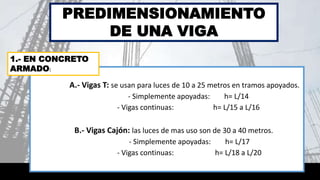

20. A.- Vigas T: se usan para luces de 10 a 25 metros en tramos apoyados.
- Simplemente apoyadas: h= L/14
- Vigas continuas: h= L/15 a L/16
B.- Vigas Cajón: las luces de mas uso son de 30 a 40 metros.
- Simplemente apoyadas: h= L/17
- Vigas continuas: h= L/18 a L/20
PREDIMENSIONAMIENTO
DE UNA VIGA
1.- EN CONCRETO
ARMADO:

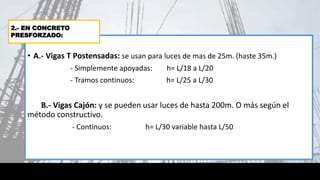

21. • A.- Vigas T Postensadas: se usan para luces de mas de 25m. (haste 35m.)
- Simplemente apoyadas: h= L/18 a L/20
- Tramos continuos: h= L/25 a L/30
B.- Vigas Cajón: y se pueden usar luces de hasta 200m. O más según el
método constructivo.
- Continuos: h= L/30 variable hasta L/50
2.- EN CONCRETO
PRESFORZADO:
