3. Conjunto de elementos unidos entre si, capaces de aguantar pesos y cargas sin romperse y sin a penas deformarse. Soportar Peso: Salvar distancias: Proteger objetos: Nos sirven
4. Basta con mirar a nuestro alrededor para encontrarnos todo tipo de estructuras. Algunas de ellas son creadas por la naturaleza y por tanto las denominamos estructuras naturales . El esqueleto de un ser vertebrado, las formaciones pétreas, el caparazón de un animal o la estructura de un árbol son algunos ejemplos de este tipo de estructura. Otras han sido diseñadas y construidas por el hombre para satisfacer sus necesidades a lo largo de su evolución, las llamaremos estructuras artificiales . Los ejemplos más usuales de este tipo de estructuras son los puentes y edificios, pero las podemos encontrar en la mayoría de los objetos realizados por el hombre. TIPOS DE ESTRUCTURAS SEGÚN SU ORIGEN
5. FUERZA : TODO AQUELLO CAPAZ DE DEFORMAR UN CUERPO (EFECTO ESTÁTICO) O DE MODIFICAR SU ESTADO DE REPOSO O DE MOVIMIENTO (EFECTO DINÁMICO). LAS FUERZAS QUE ACTÚAN SOBRE UNA ESTRUCTURA SE LLAMAN CARGAS. Cargas Cargas fijas Cargas Variables Las que no varían sobre la estructura. Siempre tienen el mismo valor. Ejemplo el propio peso de la estructura y el de los cuerpos que siempre están en la estructura. Las que pueden variar sobre la estructura con el paso del tiempo. Ejemplo: la fuerza del aire, el peso de la gente, la nieve, etc . ¿ QUE CARGAS SON FIJAS Y VARIABLES EN EL DEPÓSITO DE LA FIGURA ?
7. Observando y comparando estructuras, podemos encontrar en la mayoría de ellas algunos elementos comunes que le brindan resistencia y estabilidad: Son los apoyos verticales, cuya función es la de soportar cargas o el peso de otras partes de la estructura. Los principales esfuerzos que soporta son de compresión y pandeo. También se le denomina poste, columna, etc Pilares o Columnas Las Vigas Son piezas horizontales. Se apoyan sobre dos puntos, y su misión es la de soportar cargas. Tirantes o Tensores Son cables inextensibles y que tienen múltiples funciones dentro de las estructuras: a) Pueden servir para sujetar o colgar vigas, como es el caso de la mayoría de los puentes modernos. b) Pueden servir de elementos de sujeción de los elementos verticales de la estructura, como sucede con los palos de una tienda de campaña o con las antenas de televisión. Las Escuadras son triángulos rectángulos que se emplean para reforzar estructuras. Pueden ser planas ( para unir una viga con una columna), en forma de L o en forma de prisma. Los Arcos Es un elemento que se emplea mucho en las estructuras para dar solidez (y salvar distancias).

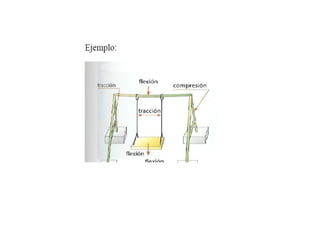

8. Esfuerzos Es la fuerza interna que sufre un cuerpo sometido a una o varias fuerzas externas. Cuando te estiras un dedo de la mano notas una tensión en el mismo que te causa cierta molestia. Pues bien, los elementos de una estructura también sufren tensiones internas porque soportan fuerzas internas que no somos capaces de ver pero que están ahí. A estas tensiones internas se les llaman esfuerzos. Esfuerzo de tracción: un elemento de una estructura está sometido al esfuerzo de tracción cuando sobre él actúan fuerzas que tienden a estirarlo. Ej: el cable de una grúa sufre este esfuerzo. Tipos de Esfuerzos Esfuerzo de compresión : un elemento de una estructura está sometido al esfuerzo de compresión cuando sobre él actúan fuerzas que tienden a aplastarlo o contraerlo. Las fuerzas actúan hacia el interior del objeto. Ejemplo: las patas de una silla sufren compresión. Esfuerzo de Flexión: un elemento de una estructura está sometido al esfuerzo de flexión cuando sobre él actúan fuerzas que tienden a doblarlo. Ejemplo: la tabla de una mesa con muchos libros sufre flexión. Esfuerzo de torsión : Un elemento de una estructura está sometido al esfuerzo de torsión cuando sobre él actúan fuerzas que tienden a retorcerlo. Ejemplo una llave girando en una cerradura sufre torsión. Esfuerzo de Cortadura: un elemento de una estructura está sometido al esfuerzo de cortadura cuando sobre él actúan fuerzas que tienden a cortarlo o desgarrarlo. Ejemplo: la zona de un trampolín de piscina unida a la torre TRACCIÓN FLEXIÓN TORSION COMPRESION CORTADURA
