ESPACIOS
CONFINADOS
ESPACIOS
CONFINADOS

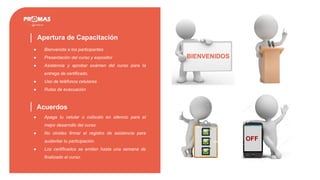

● Bienvenida a los participantes
● Presentación del curso y expositor
● Asistencia y aprobar exámen del curso para la
entrega de certificado.
● Uso de teléfonos celulares
● Rutas de evacuación
Apertura de Capacitación
Acuerdos
● Apaga tu celular o colócalo en silencio para el
mejor desarrollo del curso.
● No olvides firmar el registro de asistencia para
sustentar tu participación.
● Los certificados se emiten hasta una semana de
finalizado el curso.
BIENVENIDOS
OFF

Establecer los lineamientos base para
todas las actividades que involucren
accesos y/o realización de trabajos en
espacios confinados.
OBJETIVO

Nom de la présentation

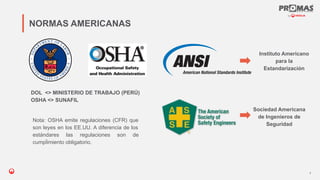

NORMAS AMERICANAS
Instituto Americano
para la
Estandarización
Nota: OSHA emite regulaciones (CFR) que
son leyes en los EE.UU. A diferencia de los
estándares las regulaciones son de
cumpĺimiento obligatorio.
DOL <> MINISTERIO DE TRABAJO (PERÚ)
OSHA <> SUNAFIL
4
Sociedad Americana
de Ingenieros de
Seguridad

Esta Norma establece los requisitos para las prácticas
y procedimientos para proteger a los empleados que
participan en las actividades de construcción en un
lugar de trabajo con uno o más espacios confinados
con la excepción del párrafo (b) de esta sección.
5
OSHA
Occupational Safety and
Health Administration
OSHA 29CFR 1926
SUB PARTE AA
1926.1201
➔ APLICACION

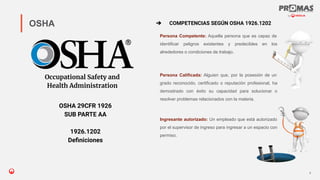

Persona Competente: Aquella persona que es capaz de
identificar peligros existentes y predecibles en los
alrededores o condiciones de trabajo.
6
OSHA
OSHA 29CFR 1926
SUB PARTE AA
1926.1202
Deﬁniciones
➔ COMPETENCIAS SEGÚN OSHA 1926.1202
Persona Calificada: Alguien que, por la posesión de un
grado reconocido, certificado o reputación profesional, ha
demostrado con éxito su capacidad para solucionar o
resolver problemas relacionados con la materia.
Ingresante autorizado: Un empleado que está autorizado
por el supervisor de ingreso para ingresar a un espacio con
permiso.

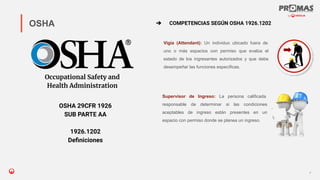

Vigía (Attendant): Un individuo ubicado fuera de
uno o más espacios con permiso que evalúa el
estado de los ingresantes autorizados y que debe
desempeñar las funciones específicas.
7
OSHA
OSHA 29CFR 1926
SUB PARTE AA
1926.1202
Deﬁniciones
➔ COMPETENCIAS SEGÚN OSHA 1926.1202
Supervisor de Ingreso: La persona calificada
responsable de determinar si las condiciones
aceptables de ingreso están presentes en un
espacio con permiso donde se planea un ingreso.

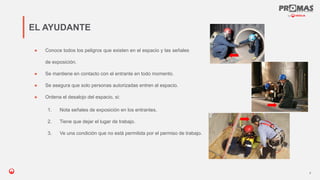

● Conoce todos los peligros que existen en el espacio y las señales
de exposición.
● Se mantiene en contacto con el entrante en todo momento.
● Se asegura que solo personas autorizadas entren al espacio.
● Ordena el desalojo del espacio, si:
EL AYUDANTE
8
1. Nota señales de exposición en los entrantes.
2. Tiene que dejar el lugar de trabajo.
3. Ve una condición que no está permitida por el permiso de trabajo.

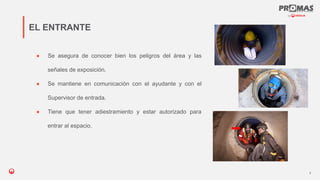

● Se asegura de conocer bien los peligros del área y las
señales de exposición.
● Se mantiene en comunicación con el ayudante y con el
Supervisor de entrada.
● Tiene que tener adiestramiento y estar autorizado para
entrar al espacio.
EL ENTRANTE
9

¿QUÉ ES UN
ESPACIO
CONFINADO?

Un espacio confinado se define como:
1. Lo suficientemente grande como para que mínimo 01
trabajador pueda ingresar (cuerpo completo).
2. Tiene accesos limitados o restringidos para ingresar o salir.
3. No está diseñado para la ocupación continua de un empleado.
11
ESPACIO CONFINADO
Según OSHA
29 CFR 1910.146b

Acción mediante la cual una persona pasa a través
de una apertura hacia un espacio confinado con
permiso requerido.
12
ENTRADA
APERTURAS CON LIMITACIÓN PARA ENTRAR/SALIR
● Aperturas tan pequeñas como 18 pulgadas.
● Difícil de entrar con SCBA u otro equipo de rescate.
● Difícil de sacar un empleado desmayado en posición doblado.
● Difícil de salir de aperturas grandes debido a la presencia de
escaleras, o cualquier otro equipo.

13

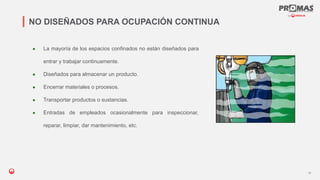

NO DISEÑADOS PARA OCUPACIÓN CONTINUA
● La mayoría de los espacios confinados no están diseñados para
entrar y trabajar continuamente.
● Diseñados para almacenar un producto.
● Encerrar materiales o procesos.
● Transportar productos o sustancias.
● Entradas de empleados ocasionalmente para inspeccionar,
reparar, limpiar, dar mantenimiento, etc.

14
¿CÓMO SE CLASIFICAN LOS ESPACIOS CONFINADOS?
Espacio Confinado que
NO requiere permiso
(NPCS)
Espacio Confinado que
requiere permiso
(PRCS)
Todos los espacios confinados serán tratados como espacios que requieren permiso de ingreso hasta
que se determine lo contrario. (Norma ANSI / ASSE Z117.1 - 2003).
1 2
● Contiene o tiene el potencial de contener una
atmósfera peligrosa.
● Contiene un material que tiene el potencial de
afectar a una persona que ingresa.
● Tiene una configuración interna tal que un
participante podría quedar atrapado, o
● Cualquier otro peligro serio reconocido para la
seguridad y la salud.

15

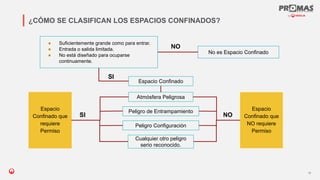

¿CÓMO SE CLASIFICAN LOS ESPACIOS CONFINADOS?
● Suficientemente grande como para entrar.
● Entrada o salida limitada.
● No está diseñado para ocuparse
continuamente.
No es Espacio Confinado
Espacio Confinado
Atmósfera Peligrosa
Peligro de Entrampamiento
Peligro Configuración
Cualquier otro peligro
serio reconocido.
Espacio
Confinado que
requiere
Permiso
Espacio
Confinado que
NO requiere
Permiso
SI
SI NO
NO

16
PELIGROS EN ESPACIOS CONFINADOS
Muchas de las entradas a espacios confinados exposición a tienen peligro de peligros atmosféricos,
mecánicos, eléctricos, fluidos a presión, caída de objetos, caídas al mismo nivel, caídas de altura.
PELIGROS ATMOSFÉRICOS
Deficiencia de Oxígeno
Atmósferas Explosivas
Atmósferas Tóxicas

Detector Multigas
17
DEFICIENCIA DE OXÍGENO
NIVEL MÁXIMO: 23.5%
NIVEL MINIMO: 19.5%
Nota: La única forma segura de conocer
la concentración de gases es usando un
medidor calibrado.
Pruebas Atmosféricas
Oxígeno
Inflamabilidad
Toxicidad

18
PRUEBAS ATMOSFÉRICAS
Atmósferas ricas en oxígeno
Mayor Nivel de Oxígeno 23.5 %
Causa que materiales inflamables y
combustibles se quemen violentamente
cuando se prenden
Nunca utilice oxígeno puro para ventilar
Nunca almacene o ponga cilindros de gases
comprimidos dentro de un espacio confinado.

19
ATMÓSFERAS EXPLOSIVAS
LA CANTIDAD DE
OXÍGENO EN EL AIRE
MATERIAL INFLAMABLE
PRESENTE (GAS, VAPOR)
¿El Oxígeno es Inflamable?

20

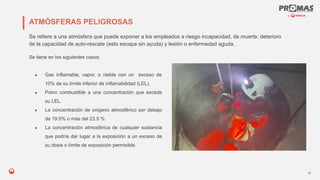

ATMÓSFERAS PELIGROSAS
Se refiere a una atmósfera que puede exponer a los empleados a riesgo incapacidad, de muerte, deterioro
de la capacidad de auto-rescate (esto escapa sin ayuda) y lesión o enfermedad aguda.
Se tiene en los siguientes casos:
● Gas inflamable, vapor, o niebla con un exceso de
10% de su límite inferior de inflamabilidad (LEL).
● Polvo combustible a una concentración que excede
su LEL.
● La concentración de oxígeno atmosférico por debajo
de 19.5% o más del 23,5 %
● La concentración atmosférica de cualquier sustancia
que podría dar lugar a la exposición a un exceso de
su dosis o límite de exposición permisible.

21

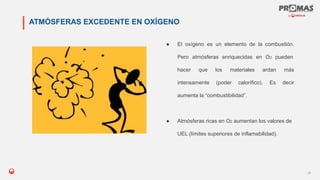

ATMÓSFERAS EXCEDENTE EN OXÍGENO
● El oxígeno es un elemento de la combustión.
Pero atmósferas enriquecidas en O2 pueden
hacer que los materiales ardan más
intensamente (poder calorífico). Es decir
aumenta la “combustibilidad”.
● Atmósferas ricas en O2 aumentan los valores de
UEL (límites superiores de inflamabilidad).

22

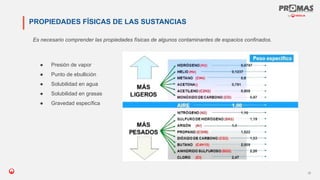

PROPIEDADES FÍSICAS DE LAS SUSTANCIAS
Es necesario comprender las propiedades físicas de algunos contaminantes de espacios confinados.
● Presión de vapor
● Punto de ebullición
● Solubilidad en agua
● Solubilidad en grasas
● Gravedad específica

23

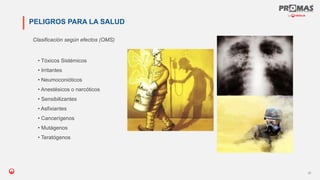

PELIGROS PARA LA SALUD
Clasificación según efectos (OMS)
• Tóxicos Sistémicos
• Irritantes
• Neumoconióticos
• Anestésicos o narcóticos
• Sensibilizantes
• Asfixiantes
• Cancerígenos
• Mutágenos
• Teratógenos

24
VÍAS DE INGRESO AL ORGANISMO
• Respiratoria
• Dérmica
• Digestiva
• Parenteral
• Conjuntiva

EXPOSICIÓN
IDLH (Immediately Dangerous to Life and Health)
Desarrollada por NIOSH, el IDLH (inmediatamente peligrosos para la vida y la
salud) es aquella atmósfera que posee una amenaza inmediata a la vida.
Un límite de exposición es la concentración de un material en el centro de trabajo a
la cual las personas pueden estar expuestas sin experimentar efectos dañinos.

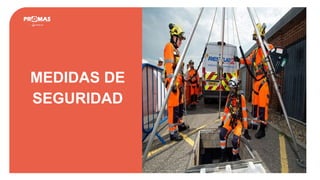

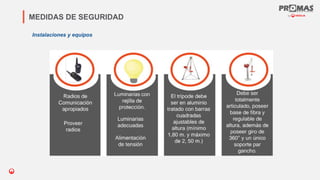

MEDIDAS DE SEGURIDAD
Instalaciones y equipos

MEDIDAS DE SEGURIDAD
Verificar la condición física y
psicológica.
Usar respiradores de presión
Consultar fobias a espacios
cerrados.
Ver y escuchar advertencias

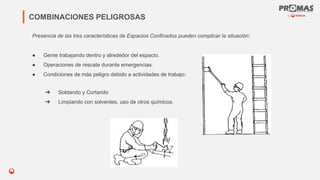

COMBINACIONES PELIGROSAS
Presencia de las tres características de Espacios Confinados pueden complicar la situación:
● Gente trabajando dentro y alrededor del espacio.
● Operaciones de rescate durante emergencias.
● Condiciones de más peligro debido a actividades de trabajo:
➔ Soldando y Cortando
➔ Limpiando con solventes, uso de otros químicos.

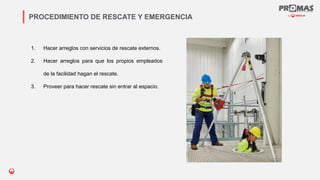

PROCEDIMIENTO DE RESCATE Y EMERGENCIA
1. Hacer arreglos con servicios de rescate externos.
2. Hacer arreglos para que los propios empleados
de la facilidad hagan el rescate.
3. Proveer para hacer rescate sin entrar al espacio.
