Este documento presenta las especificaciones técnicas para la construcción de redes de acueducto y alcantarillado para un proyecto de vivienda social. Incluye secciones sobre excavaciones manuales y mecánicas, rellenos con material local, y protección de taludes. El objetivo es proporcionar lineamientos técnicos para la ejecución de las obras de manera segura y de calidad.

1. ESPECIFICACIONES TECNICAS
DE CONSTRUCCION

2. INTRODUCCIÓN
El objetivo primordial del presente documento, es determinar las
especificaciones técnicas que deben tenerse en cuenta para la ejecución de las
obras correspondientes al proyecto CONSTRUCCION REDES DE
ACUEDUCTO Y ALCANTARILLADO SANITARIO DEL PROYECTO
URBANISTICOS DE INTERES SOCIAL ALTOS DE SAN LUIS.
Las especificaciones técnicas para la construcción tanto de las redes de
acueducto y alcantarillado son de común aceptación en este tipo de obras y
están normalizadas por las diferentes Empresas y Entidades prestadoras de los
servicios públicos a nivel nacional y regional.
Sin embargo, dadas las condiciones particulares estudiadas en la localidad y
con base en el Estudio de Suelos realizado, los reconocimientos geotécnicos
efectuados y las condiciones propias de localización de las obras, se
prepararon las siguientes especificaciones técnicas especiales que deberán
observarse durante la construcción de las obras.

3. 1. OBJETIVOS
1.1 OBJETIVO PRINCIPAL
El presente informe tiene como objetivo primordial, presentar las
especificaciones técnicas que deben tenerse en cuenta para la ejecución de las
actividades relacionadas con la construcción de las redes de acueducto y
alcantarillado del proyecto urbanístico denominado ALTOS DE SAN LUIS del
Municipio de Santander de Quilichao.
1.2 OBJETIVOS ESPECÍFICOS
 Suministrar los lineamientos necesarios para la correcta ejecución de las
tareas de construcción y puesta en marcha de la obra.
 Proveer al contratista de los parámetros para el cobro de las actividades
realizadas durante la construcción del proyecto.

4. 1. LOCALIZACIÓN Y REPLANTEO ACUEDUCTO Y ALCANTARILLADO.
El Contratista de acuerdo con la Interventoría deberá replantear y efectuar la
materialización de todo el sistema de alcantarillado, incluyendo el alineamiento
de la tubería, las cámaras de inspección y la ubicación de la caja domiciliaria
de cada vivienda existente. Para esta labor utilizarán los equipos de topografía
requeridos (Normalmente tránsito y nivel). El contratista deberá verificar
mediante esta localización y replanteo que todas las viviendas puedan drenar
mediante la conexión domiciliaria respectiva a la línea matriz.
Las modificaciones o variaciones que se produzcan durante la localización y el
replanteo, serán consignadas en las copias de los planos suministrados para
tal efecto, previa autorización de la Interventoría, con el fin de elaborar y
presentar los planos definitivos de construcción, cuyo cumplimiento será
requisito indispensable para la liquidación del Contrato.
MEDIDA Y PAGO
El costo de los trabajos de localización y replanteo será el metro lineal, medido
sobre la proyección horizontal, y su precio incluye el costo de equipos,
materiales y mano de obra.

5. 2. EXCAVACIONES EN TIERRA A MANO EN SECO DE 0 A 2 M
Las excavaciones para la instalación de tubería de acueducto y alcantarillado,
se recomienda hacerlas a mano debido a que se trata de longitudes
relativamente pequeñas y de poca profundidad. Para las zanjas se dejarán
taludes con inclinación de 90°, las cuales son estables a mediano plazo por la
poca profundidad, en algunos tramos se necesitan entibados de protección.
El trabajo que cubre este Ítem comprende suministro de materiales y mano de
obra, equipos, herramientas, y dirección técnica para ejecutar las
excavaciones para la construcción de anclajes y unidades de tratamiento e
instalar las tuberías incluidas en el Proyecto con sus estructuras
complementarias.
CLASIFICACIÓN
Para efectos de pago las excavaciones se realizaran en seco.
- Excavaciones en seco
Los materiales que sean adecuados y necesarios para rellenos, deberán
almacenarse en forma ordenada para su utilización posterior. No se podrán
retirar ni mezclar con otros materiales sin autorización del Interventor.
LIMITES
Los Planos y las secciones muestran en general la profundidad y las
dimensiones propuestas para las excavaciones a efectuarse.
Dichos límites son solamente aproximados y serán finalmente fijados de común
acuerdo con la INTERVENTORIA, según la naturaleza de los materiales que
se encuentren a medida que el trabajo progrese.
Cuando la excavación llegue a la profundidad indicada en los Planos, el
CONTRATISTA deberá notificar a la INTERVENTORIA. No se construirá
ningún relleno o base, ni se depositará hormigón, ni se hará trabajo alguno en
la excavación hasta que la misma haya sido inspeccionada por la

6. Interventoríay específicamente aprobada. Si el CONTRATISTA excava más
allá de las líneas y niveles requeridos o autorizados, deberá llenar a su propio
costo tal espacio con hormigón simple de 140 Kg./cm² u otro material
adecuado que se le ordene. Toda sobre excavación hecha por debajo del nivel
del fondo de las estructuras de hormigón deberá rellenarse a su correcto nivel
con hormigón simple, sin que este relleno le sea pagado al CONTRATISTA.
Todas las excavaciones serán hechas en tal forma y de tal ancho, que provean
suficiente espacio para las obras de mampostería y las tuberías a instalarse, y
para los drenajes que sean necesarios.
MÉTODOS DE EXCAVACIÓN
Las excavaciones se realizarán a mano, garantizando los rendimientos
ofrecidos en la Propuesta y que las superficies excavadas resulten uniformes y
firmes, ajustadas a las dimensiones requeridas.
La tierra extraída debe retirarse en la misma operación o colocarse a suficiente
distancia de la excavación para que no se convierta en sobrecarga sobre los
taludes.
Los taludes permanentes deberán terminarse a mano con esmero hasta
obtener superficies pulidas y estables. A lado y lado de la excavación no debe
haber materiales sueltos.
PROTECCIÓN
El Contratista será responsable de la estabilidad de los taludes temporales.
Deberá soportar, drenar y proteger, a satisfacción de la Interventoría, las
superficies expuestas hasta la terminación de la Obra.
La protección incluirá suministro, instalación y remoción de soportes
temporales como entibados y codales, desviación de aguas superficiales, obras
de drenaje, y cuanto se requiera para mantener estables los taludes, libres de
erosión o derrumbes, y secar las excavaciones para tuberías y estructuras.

7. ACABADO
Las excavaciones para estructuras y tuberías deben ser terminadas y pulidas a
mano en sus 30 cm. finales y paredes, por lo menos, al mismo precio unitario,
con herramientas apropiadas para afinar la superficie hasta obtener las
elevaciones del Proyecto y dejarlas aptas, a juicio del INTERVENTOR, para
recibir el afirmado, base o cimiento respectivo.
Si el fondo de la excavación resulta inestable o contiene materiales orgánicos o
basuras, el CONTRATISTA los removerá excavando a la profundidad adicional
que ordene la INTERVENTORIA. Esta excavación adicional se pagará al
mismo precio de la ordinaria. El relleno correspondiente se hará con material
seleccionado compactado o concreto simple 1:4:8, según ordene el
Interventor.
Si por cualquier razón, en cualquier sitio, la excavación se ejecutare más allá
de las líneas establecidas para recibir la estructura o tubería, sin haberse
autorizado, el Contratista deberá rellenar con material seleccionado o concreto
1:4:8, y a su costa, el volumen de sobre excavación hasta restablecer las
líneas establecidas para el corte, y el Contratista no recibirá pago por dicho
trabajo.
Las excavaciones de las zanjas para instalar las tuberías y obras
complementarias se ejecutarán según las líneas y cotas indicadas en los
Planos.
MEDIDA Y PAGO
Antes de iniciar las excavaciones, la INTERVENTORIA y el CONTRATISTA,
conjuntamente, tomarán sobre el terreno y certificarán los datos topográficos
básicos que han de servir para computar el movimiento de tierra con la
exactitud suficiente para satisfacer a ambas partes.

8. Las medidas para las excavaciones será el volumen en metros cúbicos
calculado entre el perfil original del terreno y las líneas de excavación
mostradas en los Planos o autorizadas por la Interventoría.
En el caso en que haya roca, no como estrato continuo sino como piedras
aisladas mayores de 1/2 metro cúbico, el Interventor determinará por muestreo
el porcentaje de excavación constituido por las rocas, y dividirá la excavación
total en la proporción determinada.
El pago de la excavación se hará por metro cúbico, al precio unitario del
Contrato, para toda la obra ejecutada de acuerdo con esta especificación y
aceptada por el Interventor.
El precio unitario cubrirá los costos de equipo, herramientas, materiales,
explosivos, mano de obra, dirección técnica y administración necesarios para
ejecutar la excavación.
En el costo de excavación se incluye el retiro del material del sitio que se
requiera.
3. EXCAVACION EN CONGLOMERADO
Este tipo de excavaciones es la que realizará sobre estratos de terreno
conformado por arcillas muy duras, peñones, gravas, piedras sueltas y cantos
rodados hasta 1/3 de m3 de volumen, roca blanda o desintegrada, pizarras y
material amalgamado con piedras sueltas o rocas y para cuya remoción y
extracción se requerirá el uso de explosivos y / o equipos mecánicos.
MEDIDA Y PAGO
La medida para el pago de todas las excavaciones será el metro cúbico, con
aproximación a un decimal, clasificando las correspondientes a excavaciones
en conglomerado, en tierra con profundidad indicada en los planos. En el precio
unitario por metro cúbico se incluirán todos los costos de mano de obra,
materiales, combustibles, lubricantes y alquiler de todo el equipo y maquinaria
utilizadas en las operaciones de remoción y extracción del material, entibados y
acodalamientos, entarimados, retiro de derrumbes, bombeo de aguas, cargue y

9. descargue del material sobrante a lugares establecidos por la Interventoría y
demás costos directos e indirectos causados en la correcta ejecución de
dichos trabajos.
4. EXCAVACION EN TIERRA EN SECO DE 2.1 A 3M
Las excavaciones se realizarán a mano, garantizando los rendimientos
ofrecidos en la Propuesta y que las superficies excavadas resulten uniformes y
firmes, ajustadas a las dimensiones requeridas.
La tierra extraída debe retirarse en la misma operación o colocarse a suficiente
distancia de la excavación para que no se convierta en sobrecarga sobre los
taludes.
Los taludes permanentes deberán terminarse a mano con esmero hasta
obtener superficies pulidas y estables. A lado y lado de la excavación no debe
haber materiales sueltos.
MEDIDA Y PAGO
La medida para el pago de todas las excavaciones será el metro cúbico, con
aproximación a un decimal, clasificando las correspondientes a excavaciones
en conglomerado, en tierra con profundidad indicada en los planos. En el precio
unitario por metro cúbico se incluirán todos los costos de mano de obra,
materiales, combustibles, lubricantes y alquiler de todo el equipo y maquinaria
utilizadas en las operaciones de remoción y extracción del material, retiro y
disposición de material del sitio, bombeo de aguas, cargue y descargue del
material sobrante a lugares establecidos por la Interventoría y demás costos
directos e indirectos causados en la correcta ejecución de dichos trabajos

10. 5. RELLENO CON MATERIAL DEL SITIO
El material de la excavación se usará para rellenar las zanjas de las tuberías a
partir de un nivel situado 20 centímetros por encima de la clave exterior del
tubo hasta el tope de la zanja.
Este relleno estará constituido por material proveniente de las excavaciones,
siempre que no sea limo orgánico, sobrantes de construcción, material vegetal,
basuras o cualquier otro material inconveniente. El material se colocará y se
compactará en capas horizontales uniformes que no excedan de 20
centímetros de espesor final. Cada capa se compactará convenientemente
hasta obtener una densidad del 90% del Proctor Modificado, determinado en el
laboratorio para el material que se esté usando. No se colocará una nueva
capa mientras la anterior no haya sido compactada debidamente.
MEDIDA Y PAGO
Los rellenos de las zanjas se medirán por metros cúbicos compactados de
acuerdo con los datos que tomen conjuntamente el Contratista y la
Interventoría antes y después de su ejecución. No se pagarán los rellenos de
sobre excavaciones no autorizadas.
El precio unitario deberá incluir el acarreo del material en la Obra, colocación,
conformación, humedecimiento o secamiento, compactación, costos de los
ensayos de densidad, y en general todos los costos necesarios para la
correcta ejecución de los rellenos.
6. PROTECCION DE TALUDES TABLESTACADO O ACOBALAMIENTO
Este ítem comprende todos los requisitos para materiales, suministro y
fabricación,métodos de instalación y mantenimiento, y establece las normas
para medida y pagode los tipos de entibados, que son utilizados como soporte
de las excavaciones de zanjas que hacen parte de la obra.

11. El entibado y acodalamiento se usa para sostener las paredes de la zanja,
paraproteger al personal. El entibado consiste en el refuerzo lateral de las
paredes de las excavaciones pormedio de piezas de madera o metálicas,
vertical y horizontalmente y aseguradas pormedio de riostras transversales, con
el fin de evitar los derrumbes.
La cantidad y dimensiones de las piezas de refuerzo, las determina el
Contratistabasándose en las recomendaciones de las Normas de Construcción
de Acueducto yAlcantarillado de la Empresa, aunque la Interventoría
recomienda una mayorprotección cuando los desprendimientos del terreno
pudieran poner en peligro la vidade los trabajadores o la estabilidad de las
construcciones. El Interventor y/o laGerencia de Obras, puede ordenar la
suspensión de los trabajos cuando a su juicio losentibados ordenados por el
Contratista, no dieran la suficiente garantía de protección.
ENTIBADOS DEJADOS EN OBRA
Una vez colocada la tubería en las zonas, los entibados pueden retirarse para
serusados nuevamente. No obstante, cuando la remoción de dichos entibados
pusiere enpeligro la estabilidad de las construcciones vecinas o la construcción
propiamentedicha, el Interventor puede ordenar dejarlos en el sitio, caso en el
cual son reconocidosespecialmente por el Interventor en otro ítem de pago. Las
recomendaciones dadaspor la Interventoría y/o la Gerencia de Obras no
eximen de responsabilidad alContratista y los daños o perjuicios que se derivan
por fallas de los entibados son porsu cuenta y cargo. Los vacíos dejados por el
retiro de los entibados son rellenados deinmediato con recebo o arena que se
compacta debidamente con los implementos másadecuados al caso.
El Contratista debe garantizar que los materiales para el entibado son de la
mejorcalidad, libres de defectos y totalmente apropiados para el uso pedido;
deben ser delmás moderno diseño y haber demostrado un rendimiento
satisfactorio en condicionessimilares de servicio a aquellas en que van a ser
usados; los materiales deben brindartotal seguridad durante su funcionamiento
bajo las condiciones especiales a que estánsometidos y/o que se deriven de

12. éstas y teniendo en cuenta que cualquier falla en elentibado puede poner en
peligro la vida y los bienes que está protegiendo.
Las excavaciones con taludes verticales y profundidades superiores a 2.0 m
tendrán obligatoriamente entibado.
Para evitar sobrecarga en el entibado, si se desea almacenar el material
excavado en la zona de los trabajos, este debe ser colocado a una distancia
mínima de la zanja, equivalente al 60% de su profundidad, siempre que haya
espacio disponible, o de lo contrario deberá removerse del lado de la zanja.
El entibado puede ser en madera o metálico
MEDIDA Y PAGO
La medida para el pago por el suministro e instalación del entibado o
tablestacado en zanjas para instalación de tuberías, es el área en metros
cuadrados de superficie debidamente soportada con cada uno de los tipos de
entibados, colocados por el Contratista y aprobados por la Interventoria.
El tablestacado debe incluir el suministro de toda la mano de obra, planta,
materiales y equipos para llevar a cabo esta parte de la obra y todos los
trabajos relacionados con la misma, como son su mantenimiento y posterior
desmonte y retiro, que no tendrán medida ni pago por separado.
7. REDES DE ACUEDUCTO Y ALCANTARILLADO
Este capítulo comprende las especificaciones sobre materiales y ejecución de
obras directamente relacionadas con la reposición de tuberías del acueducto.
ESPECIFICACIONES DE TUBERÍAS PARA ACUEDUCTOS Y
ALCANTARILLADO
Las tuberías utilizadas para la construcción de acueductos y alcantarillado
deben cumplir las normas NTC 10, NTC11, AWWA C 200, AWWA C 208 Y
ASTM A 589 para los conductos de acero, NTC 2587, NTC 2629, AWWA C
151, AWWA C 150, ISO 2531, ISO 4179, ISO 8179 e ISO 8180 para Hierro

13. dúctil y NTC 382, NTC 539, NTC1339, NTC 369, NTC 2295, ASTM D 1784,
ASTM D 2241, AWWA C 900, AWWA C 905, AWWA C 907 Y DIN 16961 para
los conductos y accesorios de Polivinil Cloruro (PVC).
El Interventor podrá ordenar los ensayos que estime convenientes para las
tuberías y rechazará las que se encuentren defectuosas. Los costos tanto de
los ensayos como de los materiales fallados, serán de cuenta del Contratista y
se considerarán incluidos en el precio de este ítem.
Se tomarán las precauciones necesarias para prevenir daños a las tuberías
durante su transporte y descargue. En la obra no se podrán usar las tuberías
agrietadas o defectuosas, a criterio de la Interventoría; éstas serán marcadas y
retiradas del lote. Se pueden utilizar tuberías del tipo de unión mecánica.
Se hace énfasis en que las especificaciones de las tuberías de acero, PVC o
hierro dúctil se ceñirán a las normas ICONTEC y/o ASTM y por consiguiente
los tubos deberán estar, al momento de su utilización, rotulados con marcas
legibles que indiquen su origen (fábrica), clase de tubo, diámetro, fecha de
fabricación y resistencia.
NORMAS GENERALES DE CONSTRUCCIÓN
Para realizar la etapa de construcción, se cumplirán los requisitos exigidos en
los siguientes aspectos:
Las redes de acueducto, alcantarillado no podrán ir por la misma zanja; la
distancia horizontal libre mínima entre el alcantarillado de aguas residuales y el
acueducto será de acuerdo al nivel de complejidad (según tabla). La distancia
desde las redes de acueducto y de alcantarillado hasta las canalizaciones de
teléfonos y de energía serán las especificadas en las respectivas normas o las
definidas por las empresas prestadoras de dichos servicios.
Distancias mínimas a red de alcantarillado
Nivel de complejidad del sistema Distancias mínimas
Bajo 1 m horizontal 0.3 m vertical
Medio 1 m horizontal 0.3 m vertical
Medio alto 1.5 m horizontal 0.5 m vertical
Alto 1.5 m horizontal 0.5 m vertical

14. - Las tuberías de acueducto no pueden estar ubicadas en la misma zanja de
una tubería de alcantarillado sanitario o pluvial, y su cota de batea debe estar
por encima de la cota clave del alcantarillado. En general, las tuberías de
acueducto deben colocarse hacia uno de los costados de las vías,
preferiblemente los costados norte y este, opuesto a aquel donde se coloquen
las tuberías de alcantarillado sanitario.
Aviso previo
La persona responsable de la ejecución de las obras, avisará por escrito a la
Interventoría, quince (15) días antes de iniciar la construcción.
Acta de Iniciación
El Interventor, elaborará el acta de iniciación de las obras y la firmará
conjuntamente con los interesados.
Ancho y profundidad de las zanjas
El ancho de zanja se ha considerado igual al diámetro del tubo más 50 cm de
manera de permitir el empleo de los equipos de compactación.
La profundidad de la zanja deberá ceñirse a la siguiente tabla.
TABLA Profundidades de Diseño de zanja Según Diámetro de la tubería
DN (mm) Profundidad de Diseño
(m)
1000 1,80
900 1,80
800 1,50
700 1,50
600 1,50
500 1,50
400 1,20
300 0,80
250 y
menores
0.80

15. Drenaje de las zanjas
Durante la instalación de la tubería, la zanja deberá estar completamente seca;
en caso que algunas aguas corran por la misma zanja, ésta se podrá ampliar,
con autorización del Interventor, para conducir el agua por un costado de la
zanja empleando tuberías, canoas o filtros.
Cuando aparezcan aguas de infiltración en la zanja, se empleará un sistema
adecuado para bajar el nivel freático mientras se efectúan los trabajos. Este
procedimiento se podrá omitir cuando las juntas de las tuberías sean flexibles y
estancas. Por ningún motivo las aguas de infiltración se dejarán conectadas a
los alcantarillados.
Colocación de las tuberías
Antes y después de transportar los tubos y piezas al lugar de su colocación, los
tubos se examinarán detalladamente, vigilando especialmente que la superficie
interior sea lisa, que la superficie exterior no presente grietas, poros o daños en
la protección o acabado, fallas o deformaciones.
Las tuberías de espiga y campana se colocarán con la campana en dirección
aguas arriba.
Las tuberías una vez instaladas deberán estar alineadas sobre una recta, salvo
en los puntos expresamente previstos en los planos de ejecución o en los que
indique la Interventoría. Si se tratara de tuberías con pendiente definida, ésta
deberá ser rigurosamente uniforme dentro de cada tramo.
Excepto en tramos cortos autorizados por la Interventoría, las tuberías se
colocarán en dirección cuesta arriba cuando la pendiente sea mayor de 10%.
Cuando el tubo deba colocarse cuesta abajo, se lo sujetará con tacos para
mantenerlo en posición hasta que el tubo siguiente proporcione apoyo
suficiente para evitar su desplazamiento.
Todas las tuberías, accesorios, etc. serán transportados, conservados y
protegidos con cuidado para que no sufran daños, golpes o caídas. Todos los
equipos de transporte y conservación de tubos deberán ser a satisfacción de la
Interventoría. No se colocarán tubos directamente apoyados en terreno

16. irregular, debiendo sostenerse de manera que se proteja el tubo contra
eventuales daños que pudieran producirse cuando se coloque en la zanja o
cualquier otro lugar.
No se instalarán tubos con deficiencias. Aquellos que a criterio de la
Interventoría, puedan producir perjuicios deberán repararse, a satisfacción de
la Interventoría, o proveer e instalar un tubo nuevo que no esté dañado. Luego
se ubicarán al costado y a lo largo de las zanjas y se excavarán los nichos de
remache en correspondencia de cada junta.
Antes de bajarse a la zanja, los tubos y piezas se reconocerán de acuerdo a su
posición según el diagrama definitivo de colocación. También limpiarán
esmeradamente, sacándoles el moho, tierra, pintura, grasa, etc., adheridos en
su interior, dedicando especial atención a la limpieza de las espigas, campanas
y bridas. Luego se asentarán sobre el lecho de apoyo, cuidando que apoyen en
toda la longitud del fuste y se construirán las juntas que se hubiesen
especificado.
La colocación de tuberías deberá ser hecha por personal especializado.
Se protegerán todas las aperturas de tubos y elementos especiales con
sombreretes o tapones adecuados para evitar el acceso no autorizado de
personas, animales, agua o cualquier sustancia no deseada. En todo momento
se proveerán elementos para impedir la flotación del tubo.
Juntas de las tuberías
Inmediatamente antes de empalmar un tubo, la junta se limpiará con cuidado,
y se colocará en ella un aro de goma limpio, lubricado con lubricante vegetal
previamente aprobado. La espiga del tubo a empalmar se limpiará con cuidado
y se lubricará con aceite vegetal.
Entonces se insertará el extremo de espiga del tramo de tubo dentro de la
campana de tubo previamente tendido penetrando hasta la posición correcta.
No se permitirá rotar o cabecear el tubo para colocar la espiga dentro de la
campana.

17. Nivelación
Antes de proceder con el relleno de las zanjas, la nivelación de todas las
tuberías instaladas será revisada.
El error máximo tolerable en las cotas de bateas, por cada tramo de 10 m de
tubería colocada será:
Cada tramo de tubería de 600 mm de diámetro o mayor se tenderá en el orden
y posición previsto en el diagrama de marcación. Al tender los tubos, se
colocarán en la línea e inclinación revista, con una tolerancia de 25 mm en la
alineación horizontal y 5 mm en la vertical. En los lugares con pendiente cero
se tratará de colocar en forma totalmente horizontal.
Responsabilidad Civil
El contratista de la obra, será responsable por los daños a terceros que se
ocasionen durante la ejecución de las obras.
Prueba de la tubería
La Interventoría, con la asistencia del Contratista, probará las tuberías con el fin
de corregir las fugas. La realización de las pruebas se hará de forma que se
reduzcan al mínimo, las interferencias con los trabajos en ejecución.
El Contratista avisará oportunamente cuando puede procederse a probar las
tuberías, para lo cual suministrará los equipos, accesorios y el personal que se
requiera. Será requisito necesario para el pago final de uno o más tramos de
tubería instalada, el que las pruebas hayan sido efectuadas en conjunto con la
Interventoría con resultados satisfactorios.
Todas las tuberías destinadas a trabajar con presión se someterán a prueba
hidráulica, según se indique. La tubería deberá taparse antes de los ensayos.
Todos los ensayos para verificar la existencia de pérdidas deberán estar
terminados y aprobados antes de colocar la superficie definitiva. Cuando haya
pérdidas, el Contratista las ubicará a su costo y efectuará las reparaciones y
reemplazos que sean necesarios de acuerdo con las Especificaciones. Deberá

18. repararse toda pérdida que pueda detectarse individualmente, cualquiera sea el
resultado de los ensayos.

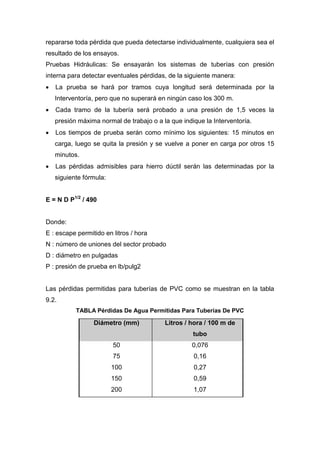

Pruebas Hidráulicas: Se ensayarán los sistemas de tuberías con presión
interna para detectar eventuales pérdidas, de la siguiente manera:
 La prueba se hará por tramos cuya longitud será determinada por la
Interventoría, pero que no superará en ningún caso los 300 m.
 Cada tramo de la tubería será probado a una presión de 1,5 veces la
presión máxima normal de trabajo o a la que indique la Interventoría.
 Los tiempos de prueba serán como mínimo los siguientes: 15 minutos en
carga, luego se quita la presión y se vuelve a poner en carga por otros 15
minutos.
 Las pérdidas admisibles para hierro dúctil serán las determinadas por la
siguiente fórmula:
E = N D P1/2
/ 490
Donde:
E : escape permitido en litros / hora
N : número de uniones del sector probado
D : diámetro en pulgadas
P : presión de prueba en lb/pulg2
Las pérdidas permitidas para tuberías de PVC como se muestran en la tabla
9.2.
TABLA Pérdidas De Agua Permitidas Para Tuberías De PVC
Diámetro (mm) Litros / hora / 100 m de
tubo
50 0,076
75 0,16
100 0,27
150 0,59
200 1,07

19. Todas la pruebas hidráulicas establecidas se repetirán las veces que sea
necesario hasta alcanzar resultados satisfactorios y se realizarán con personal,
aparatos, instrumentos, materiales y elementos necesarios.
En todos los casos en que las pruebas hidráulicas se constatasen pérdidas,
será la responsabilidad y a cargo del Contratista ejecutar todos los trabajos y
proveer los materiales necesarios para lograr el cumplimiento de los límites
establecidos para las pérdidas. Los retrasos en que se incurra por
incumplimiento de las pruebas hidráulicas no darán motivo para modificar el
plazo de la obra.
Se presentará un registro de todas las pruebas hidráulicas realizadas donde se
indicará como mínimo:
 Tramo de tubería ensayada.
 Tiempo de prueba.
 Material de la tubería y diámetro.
 Tipo de Uniones.
 Piezas especiales incluidas en el tramo.
 Válvulas y accesorios incluidos en el tramo.
 Tipo de Medidor
Este registro deberá estar avalado por la Interventoría.

20. Ensayo de Presión de Aire: El Contratista proveerá los materiales, equipos y
mano de obra para realizar un ensayo de aire.
 El Contratista podrá llevar a cabo un ensayo de aire inicial sobre la línea
principal después de compactarse el relleno. Dichos ensayos se
considerarán efectuados para comodidad del Contratista, no requiriéndose
la presencia de la Interventoría.
 En cada sección de tubería se taponarán todas aperturas de la línea
principal, y los extremos superiores de todas las conexiones domiciliares. Si
se comprueba que hay pérdidas, se soltará la presión del aire, se repararán
las pérdidas y se comenzará nuevamente con el procedimiento del ensayo.
 El Contratista podrá optar por realizar el ensayo de aire para las juntas en
forma individual, junta por junta, empleando equipos especializados. La
presión máxima de ensayo será 0,2 kg/cm2.
 El ensayo de presión de aire no se considerará en ningún caso como
sustituto de las pruebas hidráulicas.
El Interventor podrá exonerar de pruebas determinados tramos de tubería,
cuando la obra haya sido construida cumpliendo la totalidad de las
especificaciones.
Reparación deuniones de tubería
Si las infiltraciones o fugas exceden los valores máximos permisibles, el
contratista procederá a localizar las tuberías y uniones defectuosas y las
reparará. Si no se pueden localizar las uniones defectuosas, y aún después de
repetir la prueba se exceden dichos valores, el Contratista, con autorización del
Interventor, procederá a remover y reconstruir toda la tubería original hasta
obtener una infiltración menor del máximo permisible. Antes de llegar a esta
decisión se asegurará que la tubería cumple los requisitos de absorción y
permeabilidad. Los costos de la reparación serán por cuenta del Contratista.
MEDIDA Y PAGO

21. La medida será por metro lineal (m), instalada de acuerdo a los planos o a lo
ordenado por el INTERVENTOR, la cual se hará por proyección horizontal de la
tubería. No se medirá para efectos de pago ninguna longitud de tubería que no
cumpla con las especificaciones requeridas. El pago se hará a los precios
unitarios del contrato, cotizados para cada tipo de tubería; dichos precios
incluyen todos los costos directos e indirectos, además de los ensayos y todos
los otros gastos, que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, combustible y operación de equipos, retiro de tuberías
viejas, pruebas de impermeabilidad, construcción y mantenimiento de vías
provisionales de acceso y todos los trabajos necesarios para la instalación y
prueba de la tubería de acuerdo con estas especificaciones.
Todas la pruebas hidráulicas establecidas se repetirán las veces que sea
necesario hasta alcanzar resultados satisfactorios y se realizarán con personal,
aparatos, instrumentos, materiales y elementos necesarios.
En todos los casos en que las pruebas hidráulicas se constatasen pérdidas,
será la responsabilidad y a cargo del Contratista ejecutar todos los trabajos y
proveer los materiales necesarios para lograr el cumplimiento de los límites
establecidos para las pérdidas. Los retrasos en que se incurra por
incumplimiento de las pruebas hidráulicas no darán motivo para modificar el
plazo de la obra.
Se presentará un registro de todas las pruebas hidráulicas realizadas donde se
indicará como mínimo:
 Tramo de tubería ensayada.
 Tiempo de prueba.
 Material de la tubería y diámetro.
 Tipo de Uniones.
 Piezas especiales incluidas en el tramo.
 Válvulas y accesorios incluidos en el tramo.
 Tipo de Medidor

22. Este registro deberá estar avalado por la Interventoría.
Ensayo de Presión de Aire: El Contratista proveerá los materiales, equipos y
mano de obra para realizar un ensayo de aire.
 El Contratista podrá llevar a cabo un ensayo de aire inicial sobre la línea
principal después de compactarse el relleno. Dichos ensayos se
considerarán efectuados para comodidad del Contratista, no requiriéndose
la presencia de la Interventoría.
 En cada sección de tubería se taponarán todas aperturas de la línea
principal, y los extremos superiores de todas las conexiones domiciliares. Si
se comprueba que hay pérdidas, se soltará la presión del aire, se repararán
las pérdidas y se comenzará nuevamente con el procedimiento del ensayo.
 El Contratista podrá optar por realizar el ensayo de aire para las juntas en
forma individual, junta por junta, empleando equipos especializados. La
presión máxima de ensayo será 0,2 kg/cm2.
 El ensayo de presión de aire no se considerará en ningún caso como
sustituto de las pruebas hidráulicas.
El Interventor podrá exonerar de pruebas determinados tramos de tubería,
cuando la obra haya sido construida cumpliendo la totalidad de las
especificaciones.
Reparación de uniones de tubería
Si las infiltraciones o fugas exceden los valores máximos permisibles, el
contratista procederá a localizar las tuberías y uniones defectuosas y las
reparará. Si no se pueden localizar las uniones defectuosas, y aún después de
repetir la prueba se exceden dichos valores, el Contratista, con autorización del
Interventor, procederá a remover y reconstruir toda la tubería original hasta
obtener una infiltración menor del máximo permisible. Antes de llegar a esta
decisión se asegurará que la tubería cumple los requisitos de absorción y
permeabilidad. Los costos de la reparación serán por cuenta del Contratista.
MEDIDA Y PAGO
La medida será por metro lineal (m), instalada de acuerdo a los planos o a lo
ordenado por el INTERVENTOR, la cual se hará por proyección horizontal de la

23. tubería. No se medirá para efectos de pago ninguna longitud de tubería que no
cumpla con las especificaciones requeridas. El pago se hará a los precios
unitarios del contrato, cotizados para cada tipo de tubería; dichos precios
incluyen todos los costos directos e indirectos, además de los ensayos y todos
los otros gastos, que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, combustible y operación de equipos, retiro de tuberías
viejas, pruebas de impermeabilidad, construcción y mantenimiento de vías
provisionales de acceso y todos los trabajos necesarios para la instalación y
prueba de la tubería de acuerdo con estas especificaciones.
8. ACCESORIOS (CODOS, TEE, CRUCES, ADAPTADORES REGISTROS
DE INCORPORACION, UNIONES DE REPARACION)
La instalación de accesorios se hará en los sitios exactos mostrados en los
planos de planta y perfil, complementados con los planos de taller del
Fabricante, a las elevaciones fijadas. Cualquier cambio o adición sólo podrá
hacerse con el visto bueno de la INTERVENTORIA.
MEDIDA Y PAGO
La instalación de los accesorios se medirá por unidad realmente instalada y
probada a satisfacción de la INTERVENTORIA,
Los precios unitarios deberán incluir todos los costos necesarios para el manejo,
instalación y pruebas de las tuberías y accesorios, así como la dirección técnica
y las utilidades del CONTRATISTA.
9. CONSTRUCCION DE CAMARA DE INSPECCION TIPO B.
CÁMARA DE INSPECCIÓN TIPO A H 1 A 1.50 M.
Esta especificación se refiere a la fabricación de las cámaras – pozos de
inspección vaciados en sitio cuya resistencia a la compresión será de 21 Mpa
(210 Kg/cm2), se construirán según el diseño indicado en los planos y

24. cumplirán la función de empalmar las tuberías y permitir el cambio de dirección
o de pendiente en el sistema de alcantarillado. Las cámaras – pozos de
inspección tipo A son aquellas que según la topografía y el diseño hidráulico
tienen una altura menor a 1.5 m.
Estas estructuras permitirán el mantenimiento y limpieza general de las redes
por lo tanto deben poseer los acondicionamientos necesarios para permitir el
acceso de operarios. Adicionalmente en la base del cilindro debe construirse la
cañuela que es la encargada de hacer la transición entre un colector y otro.
CÁMARA DE INSPECCIÓN TIPO B H=1,51 A 2.0MT.
Esta especificación se refiere a la fabricación de las cámaras – pozos de
inspección vaciados en sitio cuya resistencia a la compresión será de 21 Mpa
(210 Kg/cm2), se construirán según el diseño indicado en los planos y cumplirán
la función de empalmar las tuberías y permitir el cambio de dirección o de
pendiente en el sistema de alcantarillado. Las cámaras – pozos de inspección
tipo B son aquellas que según la topografía y el diseño hidráulico su altura varia
entre 1.5 y 2.0 metros.
CÁMARA DE INSPECCIÓN TIPO B H=2,01 A 2.50MT.
Esta especificación se refiere a la fabricación de las cámaras – pozos de
inspección vaciados en sitio cuya resistencia a la compresión será de 21 Mpa
(210 Kg/cm2), se construirán según el diseño indicado en los planos y
cumplirán la función de empalmar las tuberías y permitir el cambio de dirección
o de pendiente en el sistema de alcantarillado. Las cámaras – pozos de
inspección tipo B son aquellas que según la topografía y el diseño hidráulico su
altura varia entre 2,01 y 2.5 metros.
CÁMARA DE INSPECCIÓN TIPO B H= 2,51 A 3.0MT.
Esta especificación se refiere a la fabricación de las cámaras – pozos de
inspección vaciados en sitio cuya resistencia a la compresión será de 21 Mpa
(210 Kg/cm2), se construirán según el diseño indicado en los planos y cumplirán
la función de empalmar las tuberías y permitir el cambio de dirección o de

25. pendiente en el sistema de alcantarillado. Las cámaras – pozos de inspección
tipo B son aquellas que según la topografía y el diseño hidráulico su altura varia
entre 2.51 y 3.0 metros.
Accesos y cañuelas.
Estas estructuras permitirán el mantenimiento y limpieza general de las redes
por lo tanto deben poseer los acondicionamientos necesarios para permitir el
acceso de operarios. Adicionalmente en la base del cilindro debe construirse la
cañuela que es la encargada de hacer la transición entre un colector y otro.
MEDIDA Y PAGO
La unidad de medida para los pozos de inspección es la unidad (und) a la
profundidadmedia que aparece en cada ítem de las cantidades de obra.
10. SUMINISTRO Y COLOCACION DE BASE, E:0,20M
Este trabajo consistirá en la conformación de una capa de materia clasificado
de grava o piedra, en forma natural o artificial, y finos, colocadas sobre la sub-
base compactada de acuerdo con estas especificaciones técnicas y en
conformidad con los alineamientos y rasantes.
Métodos de construcción
El material será esparcido sobre la sub-base preparada en una capa uniforme
y sin segregación, inmediatamente después todo el material colocado deberá
ser compactado mediante vibrador o rodillo lisos vibratorios, el material será
compactado hasta por lo menos el 90% de la densidad obtenida por el método
de prueba “Proctor Modificado” (AASHTO T-180).
Cualquier irregularidad o depresión que se presente después de la
compactación debe ser corregida.

26. MEDIDA Y PAGO
La unidad de medida para la base es metro cúbico (m3
), el pago se efectuará
según el precio unitario del presupuesto, entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, equipo,
herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.
11. SUMINISTRO Y COLOCACION DE SUB - BASE, E:0,15M
Este trabajo consistirá en la conformación de una capa de materia clasificado
de grava o piedra, en forma natural o artificial, y finos, colocadas sobre la tierra
debidamente compactada de acuerdo con las estas especificaciones técnicas
y en conformidad con los alineamientos.
Métodos de construcción
El material será esparcido sobre la tierra preparada en una capa uniforme y
sin segregación, inmediatamente después todo el material colocado deberá ser
compactado mediante vibrador o rodillo lisos vibratorios, el material será
compactado hasta por lo menos el 90% de la densidad obtenida por el método
de prueba “Proctor Modificado” (AASHTO T-180).
Cualquier irregularidad o depresión que se presente después de la
compactación debe ser corregida.
MEDIDA Y PAGO
La unidad de medida para la base es metro cúbico (m3
), el pago se efectuará
según el precio unitario del presupuesto, entendiéndose que dicho precio
constituye la compensación total por toda la mano de obra, equipo,
herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.

27. 12. SUMINISTRO Y COLOCACION DE TRITURADO PARA CIMENTACION,
E: 0,10M
Comprende esta actividad el suministro de la arena gruesa que se coloca en el
fondo de la zanja para darle un apoyo uniforme a la tubería y garantizar su
estabilidad estructural.
MEDIDA Y PAGO
La unidad de medida para la sub-base es metro cúbico (m3
), el pago se
efectuará según el precio unitario del presupuesto, entendiéndose que dicho
precio constituye la compensación total por toda la mano de obra, equipo,
herramientas, materiales e imprevistos necesarios para la ejecución del trabajo.
13. SUMINISTRO E INSTALACION DE CINTA DE BARRERA VISUAL
Todos los trabajos de excavación se adelantan optimizando las medidas de
seguridad para el personal, las construcciones existentes y las obras.
El Contratista es el responsable por la estabilidad de los taludes y debe
soportar y proteger todas las superficies expuestas por las excavaciones hasta
la iniciación de los rellenos de los trabajos requeridos.
Con el fin de disminuir las incomodidades de los habitantes del sector y
prevenir accidentes a terceros se debe aislar totalmente el perímetro de las
obras con elementos adecuados, cintas demarcadoras soportadas en párales
metálicos o de madera (según se requiera), etc., con los cuales se logra
también impedir el paso de la tierra, residuos de construcción o cualquier otro
material a las zonas adyacentes a las del trabajo. La Interventoría determina
para cada tramo el límite de la zona de trabajo que puede ser ocupada por el
Contratista. Todos los materiales y demás elementos utilizados en la
demarcación y aislamiento del área de los trabajos se consideran de manejo de
obra y por tanto no tienen valor por separado.

28. MEDIDA Y PAGO
La unidad de medida es la unidad el pago se efectuará según el precio unitario
del presupuesto, entendiéndose que dicho precio constituye la compensación
total por toda la mano de obra, equipo, herramientas, materiales necesarios
para la ejecución del trabajo.
14. CAJA DE INSPECCIÓN 80X 80 CM (CONCRETO).
Cajas en concreto vaciadas en sitio cuya resistencia a la compresión será de
21 Mpa (210 Kg/cm2), se construirán según el diseño indicado en los planos y
cumplirán la función de empalmar las tuberías, las cuales deben quedar
embebidas en la caja.
MEDIDAS DE PAGO
Las cajas para la instalación de las válvulas cotizadas dentro de los análisis de
precios unitarios para la instalación de las mismas son pagadas por unidad.
En el precio unitario por unidad, se incluyen todos los costos de la mano de
obra y materiales empleados en su construcción, incluyendo las excavaciones,
además se tienen en cuenta los costos de localización, relleno y apisonado,
anclaje e instalación de válvulas, arreglo de la superficie, retiro y disposición de
materiales sobrantes.
15. SUMINISTRO E INSTALACION DE DOMICILIARIA
El contratista se encargará de la construcción y conexión de la acometida al
acueducto y alcantarillado; ninguna otra persona o entidad está autorizada para
hacerlo.
La acometida se construirá conjuntamente con el acueducto principal y se
llevará hasta el hilo interior del andén, donde se construirá una caja de
empalme o caja de acometida.

29. Las acometidas a instalar consta de:
- Elemento de unión a la tubería de distribución, comprende silla, galápago,
collar de derivación y registro de incorporación
- El collar de derivación debe ser del mismo material de la tubería o adecuado.
- Tubería flexible.
- Llave de paso.
- Uniones universales, codos y niples necesarios.
- Válvula de corte (control operador).
- Medidor para el registro de consumo en la instalación.
- Caja para alojar el conjunto llave – medidor, en el andén o muro
Las acometidas en tuberías plásticas o de cobre de menos de 25 mm deben
hacerse mediante el uso de galápagos y no directamente en la tubería, salvo
en el caso de tuberías que permitan termo fusión. El material de la tubería debe
ser de polietileno de alta o baja densidad para tuberías entre 16 mm y 75 mm.
También se podrá utilizar tubería de PF + UAD o tubería flexible para diámetros
de 16 mm y 22 mm, la tubería deberá tener un espesor en la pared de RDE 9 y
una presión de trabajo de 160 psi o 11.25 kg/cm2
, siempre que cumpla la
norma técnica NTC 3694 y la norma ASTM–D 2737.
Las tuberías de polietileno de alta densidad (PEAD), en los siguientes
diámetros:
TABLA Relación diámetro interior, exterior y espesor
Diámetro
interior
Diámetro
exterior
Espesor
( mm ) ( mm ) ( mm )
20.4 25 2.8
32.6 40 3.7
40.8 50 4.6

30. Se utilizará tubería de hierro dúctil en los siguientes diámetros, ver tabla N°10.2
TABLA Relación diámetro interior / exterior tubería hierro dúctil
Diámetro
interior
Diámetro exterior
( mm ) ( mm )
60 77
80 98
Accesorios y Llave de Paso
Las llaves de paso para diámetros de hasta 40 mm serán esféricas (tipo VABS)
con cuerpo de bronce o material inoxidable, esfera de bronce mecanizado y
cromado, vástago y prensa estopa de bronce, asientos y O´Ring de teflon
(Olitetrafluoetileno) y el extremo del medidor a instalar con tuerca loca o
prisionera. La presión de trabajo será de 10 bares, temperatura máxima de
trabajo 25 ° C y mínima de 5 ° C.
Para diámetros de 60 mm y mayor, la llave de paso será una válvula de tipo
compuerta.
El registro de incorporación deberá ser en bronce con entrada de rosca macho
y salida de rosca hembra para tubería de polietileno o PVC.
El registro de incorporación deberá ser en bronce con entrada de rosca macho
y salida en tuerca de acople para tubería de PF + UAD.
El registro de corte deberá ser de bronce con rosca hembra para tubería de
PVC o polietileno de alta o baja densidad en los dos extremos.
El registro de corte deberá ser de bronce extremo con tuerca para tubería de
PF + UAD y extremo rosca hembra para tubería de PVC o polietileno de alta o
baja densidad.
Los accesorios de unión serán en PVC, adaptadores macho PF + UAD,
adaptador hembra PF + UAD y uniones PVC, adaptadores macho PVC y

31. adaptadores hembra PVC, explander de 16 mm x 22 mm de PVC para
conexiones directas. El collar de derivación en PVC.
MEDIDA DE PAGO
La medida será por unidad de acometida instalada con todos los accesorios
necesarios, realizada de acuerdo a los planos o a lo ordenado por el
INTERVENTOR. El pago se hará a los precios unitarios del contrato; dichos
precios incluyen todos los costos directos e indirectos, además de los otros
gastos que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.
16. SUMINISTRO E INSTALACION DE MEDIDORES VOLUMETRICOS DE
½”
El medidor debe guardar siempre una posición de instalación completamente
horizontal en los dos ejes, nunca debe quedar inclinado. Debe quedar mínimo 5
cm por encima del solado.
 El medidor debe guardar su posición de acuerdo al sentido de flujo de
suministro del agua.
 La instalación no debe presentar fugas en ninguno de sus componentes
o accesorios.
MEDIDA DE PAGO
La medida será por unidad de medidor instalado con todos los accesorios
necesarios, realizada de acuerdo a los planos o a lo ordenado por el
INTERVENTOR. El pago se hará a los precios unitarios del contrato; dichos
precios incluyen todos los costos directos e indirectos, además de los otros
gastos que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.

32. 17. SUMINISTRO E INSTALACION DE VALVULA DE 3” DE COMPUERTA
ELASTICA
Las válvulas deben estar colocadas dentro de cajas que deben construirse tan
pronto el tramo correspondiente sea colocado y aceptado por la Empresa.
Los materiales de las válvulas tanto en su cuerpo como en sus mecanismos de
cierre, deben cumplir todas las normas técnicas colombianas, internacionales
de la AWWA, DIN, ASTM, o cualquier otra norma internacional equivalente.
Las válvulas, que serán todas de compuerta elástica con extremos de liso,
llevarán uniones de reparación para el desmontaje y se instalarán en cámaras de
concreto según los planos. Deberán ser ensayadas antes de colocarse y quedar
horizontales.
MEDIDA DE PAGO
La medida será por unidad instalada con todos los accesorios necesarios,
realizada de acuerdo a los planos o a lo ordenado por el INTERVENTOR. El
pago se hará a los precios unitarios del contrato; dichos precios incluyen todos
los costos directos e indirectos, además de los otros gastos que tenga que
hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.
18. SUMINISTRO E INSTALACION DE CAJA DE MEDIDOR
Protege el contador y accesorios conexos. En caso de no encontrarse sobre el
andendebe empotrarse en una placa hecha en concreto (marco de
confinamiento) de 3.000psi, las dimensiones están especificadas en los planos.

33. Instalación de la cajilla
 La cajilla se debe colocar sobre mortero de cemento (fc. = 2500 PSI), se
debe conectar la tubería de polietileno y se debe cuidar que guarde una
posición de alineación en los dos ejes transversal y longitudinal, no debe
quedar ni torcida ni inclinada.
 El borde superior de la cajilla (tapa) debe quedar a ras de la superficie
del piso.
 En el caso de que la cajilla se instale sobre piso de tierra, se debe
confinar con material de recebo compactado, sin embargo se
recomienda que sea como mínimo material seleccionado de excavación,
que también debe ser compactado con el fin de generar una cuña de
presión que evite la extracción de la cajilla. El material se debe
compactar dejando un espacio no menor de cinco (5) centímetros, en el
que se debe aplicar una losa de concreto (fc. = 2500 PSI).
 En el caso de que el nivel de la calle sea menor respecto al nivel de
instalación de la cajilla, la Interventoría decidirá si se debe levantar una
estructura en bloque para confinarla, esta estructura deberá tener un
área de 60 cm x 80 cm, y la altura será igual a la diferencia entre los dos
niveles. Descontando la caja el espacio restante en la estructura será
confinado con material de recebo compactado, sin embargo se
recomienda que sea como mínimo material seleccionado de excavación,
que también debe ser compactado con el fin de generar una cuña
depresión que evite la extracción de la cajilla. El material se debe
compactar dejando un espacio no menor de cinco (5) centímetros en la
parte superior, para aplicar una losa de concreto (fc = 2500 PSI).
 En el caso de que el material del piso sea diferente a tierra, se debe
confinar la caja con material de recebo compactado, sin embargo se
recomienda que sea como mínimo material seleccionado de excavación,
que también debe ser compactado con el fin de generar una cuña de
presión que evite la extracción de la cajilla. Por último se debe colocar el
material de acabado, que puede ser concreto, tablón, mármol, gravilla
lavada, cerámica, baldosa, piso pulido, granito pulido o el que exista en

34. los linderos. En ningún caso se debe instalar césped o tierra como
acabado final.
MEDIDA DE PAGO
La medida será por unidad instalada, realizada de acuerdo a los planos o a lo
ordenado por el INTERVENTOR. El pago se hará a los precios unitarios del
contrato; dichos precios incluyen todos los costos directos e indirectos, además
de los otros gastos que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.
19. CONCRETO PARA ZAPATAS Y COLUMNAS
Todo el concreto estructural para el Proyecto se elaborará de acuerdo con los
detalles y notas mostradas en los Planos, y será dosificado, mezclado, vaciado
y curado de acuerdo con estas especificaciones.
FORMALETAS
Esta sección comprende la provisión de todos los materiales y equipos
necesarios para realizar las formaletas necesarias para el moldeo de las
estructuras de concreto.
A menos que se especifique algo diferente, las formaletas para superficie
expuestas se harán de madera terciada, tablas de fibra prensada, madera
machihembrado cepillada y clasificada en el cuál los pernos de orificio de
remache se han abocardado de tal manera que se disponga de una superficie
plana y lisa. Se podrá usar madera sin cepillar para superficies que no hayan
de quedar expuestas a la vista o al agua en la estructura terminada. Toda la
madera sin cepillar deberá estar libre de nudos, huecos, rajaduras,
separaciones, ondulaciones u otros defectos que afecten la resistencia o
apariencia de la estructura terminada. Todas las formaletas deberán estar

35. libres de pandeos y alabeos y estarán completamente limpias cuando se usen
de nuevo.
Todas las formaletas se diseñarán teniendo en cuenta la totalidad de las
cargas a que hayan de ser sometidas durante la fundación, el fraguado y el
curado del hormigón. El interventor podrá exigir la elaboración de planos de
taller para la fabricación de aquellas formaletas para las cuales lo considera
necesario. El contratista no podrá proceder a su fabricación sin la aprobación
de interventor, pero tal aprobación no exime al contratista de ninguna de sus
responsabilidades contractuales.
Las formaletas se diseñarán en tal forma que puedan removerse sin dañar el
concreto que recubre, y sin afectar otras partes del concreto cuyo encofrado se
planea remover más tarde. Siempre que sea practicable las líneas de las
formaletas deben guardar concordancia con las líneas generales de la
estructura.
Siempre que sea posible, las formaletas deben tener acceso a intervalos no
mayores a 3 m verticalmente; los orificios serán lo suficientemente amplios
como para permitir libre acceso para propósitos de inspección y manejo del
concreto. Los amarres metálicos y anclajes dentro de los encofrados deben
colocarse en tal forma que se puedan quitar a una profundidad de por lo menos
5 cm de la superficie, sin causar daño al concreto.
Todos los ajustes de los amarres metálicos deben diseñarse en tal forma que al
quitarlos las cavidades dejadas en el concreto sean del tamaño menor posible.
Las formaletas para los bordes o artistas deberán ser chaflanadas. El biselado
de los encofrados para ángulos entrantes se requerirá solo cuando
específicamente se indique en los planos. Los biseles serán de 2 cm a menos
que se indique algo diferente.
La formaleta deberá tener las formas y dimensiones de los espacios que
queden completamente definidos dentro del concreto, donde empatarán otros
elementos tales como tuberías, cilindros para cámaras, etc.
Será de responsabilidad del contratista la localización correcta de todos los
huecos que sea necesario dejar en las estructuras de concreto.

36. En caso de que alguno o algunos de los huecos desplazados de su verdadera
posición y sea hacer demoliciones y reconstrucciones estas corrieren por
cuenta del contratista, debiendo quedar la estructura en condiciones aceptables
para el interventor.
Las formaletas serán inspeccionadas por el interventor inmediatamente antes
de la colocación del concreto, las dimensiones se revisarán cuidadosamente y
cualquier pandeo o alabeo deberá, por lo tanto, corregirse; de igual manera,
deberá removerse toda clase de suciedades, aserrín, virutas u otros desechos.
Se deberá prestar atención a los amarres y abrazaderas y donde los
encofrados aparezcan asegurados insuficientemente o construidos
insatisfactoriamente, bien sea antes o durante la colocación del concreto,
teniendo en cuenta que el terminado tenga las formas y dimensiones
mostradas en los planos, con los correspondientes alineamientos y pendientes.
En las juntas de construcción deben proveerse orificios para limpieza.
Todas las formaletas se tratarán en su interior, antes de la colocación del
concreto, con aceite u otro producto especial para formaletas que no manche el
concreto, aprobado por el interventor. Cuando se use aceite, este deberá
aplicarse antes de colocar el acero de refuerzo. Cuando se use aceite o
producto especial, las formaletas se saturarán de agua.
VACIADO
El Contratista debe avisar por escrito al Interventor con 24 horas de
anticipación, sobre el sitio y la hora en que se propone vaciar el concreto. La
Interventoría dará las autorizaciones por escrito para el vaciado, en formatos
que establecerá.
Antes de autorizar el vaciado del concreto para la estructura, la Interventoría
deberá haber impartido su aprobación a la mezcla, las formaletas, el acero de
refuerzo, dimensiones, niveles, localización, tuberías o elementos que deben
quedar empotrados, etc.

37. La consistencia de la mezcla se juzgará en la Obra por el ensayo de
asentamiento ("Slump") según la Norma ASTM-C-143 (ICONTEC 396) que se
hará a menudo por inspectores de la Interventoría.
El asentamiento máximo permisible será fijado para cada caso particular, pero
en general será como sigue:
Columnas, vigas ligeras, losas delgadas, muros menores de 30 cm.: 3" ± 1/2".
CURADO
Todas las superficies de concreto expuestas a la atmósfera después de
vaciada la estructura, serán curadas manteniendo la humedad necesaria por
inundación, riego continuo, telas de polietileno, o revestimiento con productos
comerciales efectivos aplicados con soplete, según el caso y previa aprobación
de la Interventoría.
No se permitirán aditivos para curado que deban añadirse a la mezcla. Las
formaletas de madera dejadas en su sitio no garantizan la humedad requerida,
y por lo tanto no se pueden aceptar como método de curado. Es necesario
humedecer continuamente de todas maneras.
El curado deberá iniciarse apenas el concreto esté endurecido, entre 12 y 24
horas después de vaciado, y continuar sin interrupción por lo menos durante 2
semanas, y ocasionalmente hasta 3 o 4 semanas según disponga la
Interventoría. El Contratista deberá tener en cuenta que sobre el curado no se
puede hacer concesión alguna, y que el Interventor será muy exigente al
respecto.
6.5 ELEMENTOS INCRUSTADOS
Todas las tuberías, anclajes, pernos etc., que hayan de empotrarse en el
concreto se fijarán en los sitios indicados en los dibujos de manera tal que no
se desplacen durante el vaciado. Se cuidará que ni el concreto ni la lechada de
cemento penetren en los espacios que deben quedar vacíos, y si esto
sucediera se removerán antes que fraguare.

38. Cuando la INTERVENTORIA lo solicite o apruebe, el contratista podrá dejar
huecos al vaciar el concreto para instalar posteriormente tubos, piezas o
accesorios en vaciados parciales de segunda etapa que deberán ser
controlados muy cuidadosamente.
ACABADO DEL CONCRETO
A las superficies exteriores de columnas, etc., las cuales se especifican como
concreto a la vista, se les dará el siguiente tratamiento:
Después de remover las aristas y proyecciones, se regarán las paredes con
agua y se pulirán con piedra carborundum, para posteriormente añadir
suficiente mortero para llenar los vacíos superficiales. A continuación, pero
antes que seque, se cepillará suavemente la superficie para remover cualquier
exceso de mortero y para que el concreto terminado ofrezca una textura
uniforme. Inmediatamente antes de la aceptación final del trabajo, las
superficies que requieran una terminación final serán otra vez suavemente
pulidas con piedra carborundum y cepilladas como se especificó arriba, sin
adicionar mortero. Se mantendrán las superficies mojadas regándolas
frecuentemente durante el proceso. Se continuará el pulimento hasta que las
superficies expuestas presenten una apariencia lisa, uniforme y atractiva. Se
utilizarán para este trabajo únicamente obreros de experiencia.
Donde no se especifique concreto a la vista se deberán obtener superficies de
concreto libres de marcas indeseables de formaletas, huecos, hormigueros u
otras imperfecciones, y que presenten textura y color uniformes.
Si al retirar, las formaletas se encuentra que la estructura no ha quedado con
las dimensiones, niveles o alineamientos indicados en los planos, o que
presenta superficies defectuosas cuya reparación sea muy difícil, la
Interventoría puede considerar que no se ajusta a las Especificaciones y
ordenar su demolición. El Contratista demolerá dicha estructura y la construirá
de nuevo a sus expensas.

39. Los defectos que demanden reemplazo total o reparación autorizada por la
Interventoría comprenden: porosidades excesivas (hormigueros), marcas,
daños causados por retiro de las formaletas, proyecciones de mezcla en la
unión de tablones mal empatados, deformaciones y curvaturas por movimiento
o debilidad de las formaletas, recubrimientos inadecuados del refuerzo,
rugosidad inaceptable de la superficie, desplomes, dimensiones erradas, y
otros.
Solamente la Interventoría, a su propio juicio, podrá decidir en cada caso
particular, si la estructura debe ser demolida por su mala construcción o se
puede reparar con morteros epóxicos o cualquier otro método aceptable.
El acabado de la superficie justifica precios unitarios diferentes para concreto
ordinario y concreto a la vista, pero los costos se consideran, en todos los
casos, incluidos en los precios unitarios del concreto.
CONCRETO PREMEZCLADO
Se permitirá el uso de concreto premezclado a condición de que el Interventor
tenga autorización para inspeccionar la Planta del Fabricante, comprobar la
calidad de materiales, dosificación, mezclado, sistemas y equipo de control,
producción y transporte, etc., y de hacer por cuenta del Contratista todos los
ensayos de laboratorio que estime convenientes.
La planta productora del concreto debe ser una Empresa seria, responsable y
digna de confianza, con instalaciones y equipos suficientes y adecuados para
cumplir las Normas ASTM-C-94 y las contenidas en este Pliego de
condiciones.
El concreto premezclado se vaciará en las formaletas dentro de una (1) hora
como máximo después de la primera adición de agua a la mezcla en la planta.
Si esta condición no se puede garantizar a causa de los problemas del tránsito,
no se autorizará el uso de concreto premezclado.

40. La Interventoría ejercerá una estricta vigilancia sobre la calidad del concreto
premezclado que se entregue en la Obra, y suspenderá su uso cuando
compruebe que no cumple las especificaciones o cuando el suministro no sea
regular, a su juicio.
MEDIDA DE PAGO
El concreto se pagará por metros cúbicos reales colocados y aceptados en la
Obra dentro de los límites que establecen los Planos o los que ordene por
escrito la Interventoría.
En caso de presentarse defectos de resistencia, construcción, acabado, o
desviaciones mayores que las tolerables, el Contratista deberá demoler y
reconstruir a su costa las obras afectadas o hacer las correcciones que la
Interventoría considere necesarias, siguiendo procedimientos convenidos
previamente. Si el Contratista se niega a reparar o demoler las partes
afectadas, el Interventor suspenderá la ejecución de la obra mediante orden
escrita y justificada. No se aceptará ninguna obra deficiente para efectos de
pago parcial o total.
El precio unitario incluirá formaletas, atraques, codales, cemento, materiales
pétreos, agua, juntas de construcción, incrustaciones especiales, costo de
diseños y ensayos de laboratorio, transporte, equipo, combustible, mezclado,
colocación, curado, terminación, y en general, todo lo necesario para construir
la estructura, excepto el acero de refuerzo, las juntas de expansión, las pegas
de concreto con resina epóxica y los sellos de las juntas de construcción, que
se pagarán por aparte.
20.ACERO DE REFUERZO
Esta especificación se refiere al suministro, transporte, almacenamiento, corte,
figurado, colocación y amarre del acero de refuerzo para las estructuras de
concreto reforzado, de la clase, dimensiones, forma, calidad y cantidad
establecidas en los planos o determinadas por la INTERVENTORÍA.
El refuerzo que se utilizará debe cumplir la norma A-615 de la ASTM y será de
dos clases a saber:

41. Acero Tipo A-37 de DIACO o similar en propiedades físicas y mecánicas,
utilizado especialmente para estribos, refuerzos de temperatura y donde se
indique en los planos.
Acero Tipo PDR-60 o similar, utilizado en todos los miembros de estructuras en
concreto reforzado como refuerzo principal.
Listas de Despiece
El CONTRATISTA deberá realizar las listas de despiece y someterlas a la
aprobación del INTERVENTOR, antes de que las varillas sean cortadas y
figuradas. Se entiende que los despieces indicados en los planos de cotización
pueden estar sujetos a modificaciones en su longitud en los planos de
construcción.
Corte y Figurado
Las varillas de acero deberán ser dobladas y figuradas en frío, de acuerdo con
las dimensiones y formas indicadas en los planos y con las listas de despiece
aprobadas por la INTERVENTORÍA. Las varillas que ya estén parcialmente
embebidas dentro del concreto no pueden doblarse en el sitio. El diámetro
interior para el doblamiento de barras del refuerzo principal, debe tener los
siguientes valores mínimos:
Diámetro de la Varilla Diámetro de Doblamiento
¼ “ a 7/8” 6 Db
1” a 1 ½” 8 Db
Db = Diámetro nominal en la barra, expresado en cm.
El diámetro interior de doblamiento de estribos y otros elementos similares de
amarre menores o iguales a la barra No.5 (diámetro = 5/8”), no debe ser menor
de 4 Db .

42. Empalmes
Las varillas de refuerzo deben ser suministradas de acuerdo con las longitudes
indicadas en las listas de despiece. Solamente se permitirán los empalmes
mostrados en los planos o listas de despiece, salvo que la INTERVENTORÍA
apruebe su modificación.
Los empalmes de varillas paralelas, sometidas a esfuerzo de tracción y en el
mismo elemento estructural, deberán ser alternados, mientras sea posible, si
los planos no indican longitudes de empalme diferentes, éstas no serán
menores que las siguientes:
LONGITUDES DE EMPALME
Barras corrugadas Barras Lisas
20 Db 40 Db
Db = Diámetro nominal de la barra, expresado en cm.
La longitud mínima de empalme será de 30 centímetros. Los empalmes
traslapados del refuerzo en regiones de tracción o de inversión de tensiones,
se encerrarán dentro de estribos-cercos espaciados a no más de 16 diámetros
de la barra longitudinal ni más de 30 cm y estas varillas deberán amarrarse
entre si por medio de alambre. Sólo se podrán hacer empalmes soldados, si
éstos son previamente autorizados por la INTERVENTORÍA y aplicando las
normas pertinentes de la American WeldingSociety. El CONTRATISTA deberá
suministrar muestras para ensayo. Tanto el equipo de soldadura como el
operador deberán ser previamente aprobados por la INTERVENTORÍA.
Salvo aprobación de la INTERVENTORÍA, no se permitirá sustituir varillas de
un diámetro por otro.
En el momento que el concreto vaya a ser colocado, el refuerzo deberá estar
libre de óxido, aceite, pintura, grasa, barro y cualquier otra sustancia que pueda
afectar la adherencia entre el acero y el refuerzo.

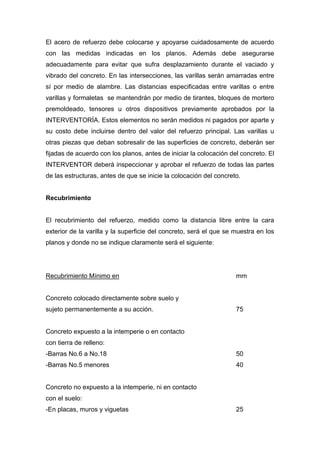

43. El acero de refuerzo debe colocarse y apoyarse cuidadosamente de acuerdo
con las medidas indicadas en los planos. Además debe asegurarse
adecuadamente para evitar que sufra desplazamiento durante el vaciado y
vibrado del concreto. En las intersecciones, las varillas serán amarradas entre
sí por medio de alambre. Las distancias especificadas entre varillas o entre
varillas y formaletas se mantendrán por medio de tirantes, bloques de mortero
premoldeado, tensores u otros dispositivos previamente aprobados por la
INTERVENTORÍA. Estos elementos no serán medidos ni pagados por aparte y
su costo debe incluirse dentro del valor del refuerzo principal. Las varillas u
otras piezas que deban sobresalir de las superficies de concreto, deberán ser
fijadas de acuerdo con los planos, antes de iniciar la colocación del concreto. El
INTERVENTOR deberá inspeccionar y aprobar el refuerzo de todas las partes
de las estructuras, antes de que se inicie la colocación del concreto.
Recubrimiento
El recubrimiento del refuerzo, medido como la distancia libre entre la cara
exterior de la varilla y la superficie del concreto, será el que se muestra en los
planos y donde no se indique claramente será el siguiente:
Recubrimiento Mínimo en mm
Concreto colocado directamente sobre suelo y
sujeto permanentemente a su acción. 75
Concreto expuesto a la intemperie o en contacto
con tierra de relleno:
-Barras No.6 a No.18 50
-Barras No.5 menores 40
Concreto no expuesto a la intemperie, ni en contacto
con el suelo:
-En placas, muros y viguetas 25

44. -En vigas y columnas:
-Estribos o espirales 25
-Refuerzo principal 50
Separación Entre Barras
La distancia libre entre barras paralelas colocadas en una fila, no debe ser
menor que el diámetro nominal de la barra, ni menor de 1.3 veces el tamaño
máximo del agregado de 3/8”.
Cuando se coloquen dos o más filas de barras, las filas superiores deben
colocarse directamente encima de las barras de la fila inferior, y la separación
libre entre filas de barras no debe ser menor de 25 mm. En miembros a
compresión reforzados con espirales o cercos, la distancia libre entre las barras
longitudinales no será menor de 1.5 veces al diámetro de la barra ni menor de
38 mm.
La distancia libre entre las barras, indicada anteriormente, también se aplicará
a la distancia libre entre un empalme por traslapo y los empalmes o varillas
adyacentes.
MEDIDA Y PAGO
El acero de refuerzo se medirá en kilos, con aproximación a un decimal y se
hará con base en las longitudes reales del refuerzo, incluyendo los empalmes y
ganchos, colocados de acuerdo con los planos y las listas de despiece y las
variaciones aprobadas por el Interventor. Se aplicarán los siguientes pesos por
metro lineal para la obtención de los kilos de refuerzo:
Barra
No.
Diámetro Nominal
(Pulgada)
Peso Unitario
Kg/M
2 ¼ “ 0.25
3 3/8” 0.56
4 ½ ” 1.00
5 5/8” 1.56

45. 6 3/4” 2.24
7 7/8” 3.04
8 1” 3.97
9 1¼ “ 5.04
No se medirán longitudes adicionales de refuerzo resultantes de cambios
hechos por el Contratista para facilitar la construcción, ni se incluirán los pesos
de las abrazaderas, soportes, separadores o cualquier otro material usado para
sostener y mantener el refuerzo en su sitio, ni los traslapos que haga el
CONTRATISTA para utilizar varillas cortas, pues su costo debe estar ya
involucrado como desperdicio.
El pago se hará al precio unitario estipulado en el contrato para acero de
refuerzo y deberá incluir todos los costos de los materiales, equipos y mano de
obra empleados en la adquisición, transporte, almacenamiento, corte, figurado,
limpieza, colocación y armada de los hierros y todos los demás costos directos
e indirectos necesarios para la correcta ejecución del trabajo.
21. SUMINISTRO E INSTALACION DE VIGAS METALICAS –
VIADUCTOS L: 30 ml y 20 ml
Protección de la superficie metálica
Preparación de superficie metálica: limpieza con chorro abrasivo a grado metal
casi blanco según norma SSPC SP10 perfil de anclaje de 1.5 a 2.0ml
Recubrimiento de base: Imprimante epóxico poliamida con una concentración
en sólido por volumen mínimo del 60%, color rojo fosfatado de zinc referencia
137057 a un espesor de 3.5 a 4ml en película seca.

46. Recubrimiento de barrera: Aplicar una capa de barrera epóxica polianida color
gris RAL 7040 con una concentración en sólidos por volumen del 60% a un
espesor de 3.5 mls en película seca.
Recubrimiento de acabado: Esmalte uretano serie 36 con una concentración en
sólidos por volumen 62%, pintura asfáltica color gris RAL 7040 a un espesor de
2.5 – 3.0 mls en película seca.
Normas: Norma de soldaduras AWSD1.5, Código Colombiano de Diseño
Sísmico de Puentes (1995), AASHTO LRFDBRDGE DESING
SPECIFICATIONS (2004), Normas Colombianas de Diseño y Construcción
Sismorresistentes NRS – 98 (Ley 1400 de 1997 y Decreto 33 de 1998), LRFD
AISC-Manual of Steel Construction, Load & Resistente Factor Design, Normas
SSPC para pintura y limpieza.
Todos los materiales y mano de obra utilizados para la fabricación de la
estructura deberán cumplir con los requisitos de la norma NSR-10.
El acero ASTM A-36 para perfiles y platinas soldaduras electrodo E60XX
Norma AWS tornilleria estructural A-325, limpieza comercial anticorrosivo 2
capas y una capa de esmalte en taller y una de esmalte en situ.
La construcción de los Viaductos se regirá bajo las estipulaciones establecidas
en la Norma Sismo Resistente – NSR10 - Decreto 926 del 19 de marzo de
2010.
MATERIALES
El Constructor debe suministrar oportunamente todos los materiales que se
requieran para la ejecución de las obras manteniendo una cantidad en bodega,
de tal manera que se garantice el desarrollo normal de los trabajos y se suplan
posibles eventos de escasez. Dichos materiales y demás elementos que el
Constructor emplee en la ejecución de las obras, deberán ser de primera
calidad.

47. El Interventor delegado, podrá rechazar los materiales suministrados por el
Contratista si no los encuentra conformes a lo establecido en las normas
técnicas. El material rechazado deberá retirarse del lugar de la obra,
sustituyéndolo con material debidamente autorizado. La obra defectuosa si a
ella hubiere lugar, se corregirá por parte de el Constructor a satisfacción de la
Interventoria sin lugar a reconocimiento económico adicional.
El Constructor de la obra será responsable de los materiales suministrados
para el desarrollo de la obra hasta que sean debidamente entregados a la
Interventoria. Estos materiales deberán someterse a posibles pruebas e
inspecciones solicitadas por el Interventor en cualquier lugar y/o momento
durante el periodo de fabricación, embalaje, montaje y en general en cualquier
etapa anterior a la recepción final.
Si hubiese necesidad de retirar algún material de la obra a juicio de la
Interventoría, y si no se hiciere dentro del periodo señalado a su reemplazo o
corrección, la Interventoria podrá reemplazarlo o corregirlo como lo estime
conveniente y cargar al Constructor los costos ocasionados por esta actividad.
De continuar con las anomalías, el Interventor podrá dar por terminado el
Contrato suscrito, motivado en el incumplimiento.
VIADUCTO DE L: 30 M
La viga metálica debe de estar auto soportada con sección de B= 50cm Y H=
90cm, contará con cuatro ángulos de 2 ½ * 3/16 y celosía en las cuatro caras
de la viga con ángulos de 1 ½ * 3/16, atiesados o arriostrados en la mitad de
su longitud. El cordón superior de la viga será atiesado al medio de las
celosías.
VIADUCTO DE L: 20 M
La viga metálica debe de estar auto soportada con sección de B= 50cm Y H=
50cm, fabricada con cuatro ángulos de 2 ½ * 3/16 y celosía en las cuatro caras

48. de la viga con ángulos de 1 ½ * 3/16, atiesados o arriostrados en la mitad de
su longitud. El cordón superior de la viga será atiesado al medio de las
celosías.
MEDIDA DE PAGO
La medida será por metro lineal instalada, realizada de acuerdo a los planos o
a lo ordenado por el INTERVENTOR. El pago se hará a los precios unitarios
del contrato; dichos precios incluyen todos los costos directos e indirectos,
además de los otros gastos que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.
22. CUBIERTA DE PROTECCION A TUBERIA PERFILADA CONSTRUIDA
EN LÁMINA
La tubería de perfilada de alcantarillado debe estar protegida para lo cual se
debe instalar una cubierta de protección construida en lámina como se
especifica en planos.
MEDIDA DE PAGO
La medida será por metro cuadrado instalado con todos los accesorios
necesarios, realizada de acuerdo a los planos o a lo ordenado por el
INTERVENTOR. El pago se hará a los precios unitarios del contrato; dichos
precios incluyen todos los costos directos e indirectos, además de los otros
gastos que tenga que hacer el Contratista para su entrega.
Los precios unitarios deberán cubrir todos los costos de mano de obra, equipo,
materiales, transporte, y todos los trabajos necesarios para la instalación de
acometidas domiciliarias de acuerdo con estas especificaciones.

49. 23. CAJA DE VALVULAS 110X 90 CM (CONCRETO).
Cajas en concreto vaciadas en sitio cuya resistencia a la compresión será de
21 Mpa (210 Kg/cm2), se construirán según el diseño indicado en los planos y
cumplirán la función de empalmar las tuberías, las cuales deben quedar
embebidas en la caja.
MEDIDAS DE PAGO
Las cajas para la instalación de las válvulas cotizadas dentro de los análisis de
precios unitarios para la instalación de las mismas son pagadas por unidad.
En el precio unitario por unidad, se incluyen todos los costos de la mano de
obra y materiales empleados en su construcción, incluyendo las excavaciones,
además se tienen en cuenta los costos de localización, relleno y apisonado,
anclaje e instalación de válvulas, arreglo de la superficie, retiro y disposición de
materiales sobrantes.
