Este documento proporciona instrucciones para realizar el estacado de cortes y rellenos en una obra de construcción. Indica que se deben colocar estacas de madera o hierro en la cabeza del talud o al pie del relleno y anotar en etiquetas datos como la referencia, el centro de línea, la altura del corte y del relleno obtenidos de los planos. Además, menciona que al profundizar la excavación se debe colocar otra estaca de corte con su respectiva etiqueta y que este trabajo se puede realizar con instrumentos

1. CL
6.18 0.24
1
6
1
1.5
0.65 7.28
1.35
6.27
CORTE
RELLENO
7+458.36
Rf = 0.24
CL = 6.42
C = 6.27
1
6
7+458.36
Rf = 0.65
CL = 7.93
R = 1.35
1.5
1
Km
7+458.36ETIQUETAS
DESCRIPCION
CORTE RELLENO
PK = Km.
Rf = Referencia
CL = Centro de línea o Eje
C = Altura del corte
R = Altura del Relleno
= Dibujar un pequeño triangulo y
escribir el talud.
- Colocar una estaca de madera o de hierro en la cabeza del talud o al pie del relleno, con un pequeño deslazamiento,
para que la maquinaria al excavar no lo destruya. PERPENDICULAR AL EJE.
- A partir de los datos de los planos, hacer las mediciones y cálculos. Anotarlos en la estaca o en una etiqueta
pegada a la estaca, con plumón indeleble.
- Cuando la excavacion profundiza, colocar otra estaca de corte, para facilitar las mediciones. Colocar otra etiqueta.
- Este trabajo se puede hacer con un teodolito, nivel, una mira y cinta. O con un Estación total. y una calculadora simple.
- El gráfico no está a escala.

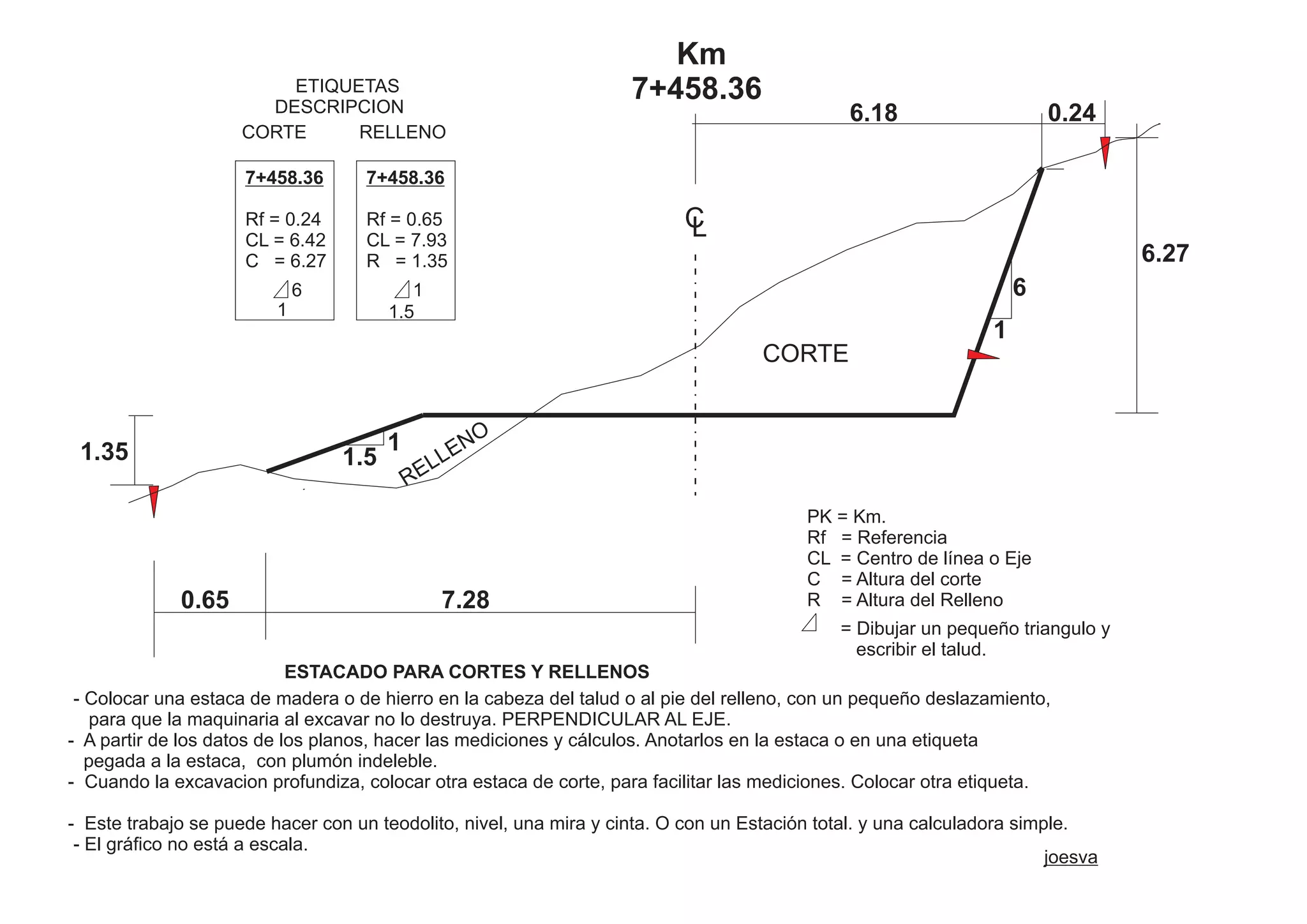

ESTACADO PARA CORTES Y RELLENOS
joesva
