El documento describe las tres estructuras algorítmicas básicas: 1) estructura secuencial, que ejecuta instrucciones una tras otra; 2) estructura de decisión lógica, que ejecuta una de dos secuencias posibles dependiendo del resultado de una condición; y 3) estructura repetitiva, que ejecuta una secuencia múltiples veces dependiendo del resultado de una condición. También describe variables como contadores y acumuladores que son útiles para estructuras repetitivas.

1. ESTRUCTURAS ALGORITMICAS
EDWIN VEGA OROZCO
ING. DE SISTEMAS
ESP. SEGURIDAD INFORMÁTICA

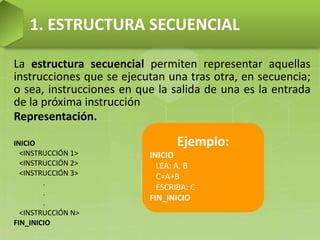

2. La estructura secuencial permiten representar aquellas
instrucciones que se ejecutan una tras otra, en secuencia;
o sea, instrucciones en que la salida de una es la entrada
de la próxima instrucción
Representación.
INICIO
<INSTRUCCIÓN 1>
<INSTRUCCIÓN 2>
<INSTRUCCIÓN 3>
.
.
.
<INSTRUCCIÓN N>
FIN_INICIO
1. ESTRUCTURA SECUENCIAL
Ejemplo:
INICIO
LEA: A, B
C=A+B
ESCRIBA: C
FIN_INICIO

3. La estructura de Decisión Lógica o selectiva esta formada
por una condición de tipo lógico, que puede ser simple o
compuesta, de la que salen dos posibles caminos: un
conjunto de acciones o secuencias a ejecutar si el
resultado de la condición es verdadera u otro conjunto de
acciones o secuencias a ejecutar si e resultado de la
condición es falsa.
REPRESENTACIÓN
SI<expresión lógica>
Secuencia 1 | Camino 1
SINO
Secuencia 2 | Camino 2
FIN_SI
2. ESTRUCTURAS DE DECISIÓN LÓGICA
Ejemplo:
SI A>B
ESCRIBA: “AL VALOR DE A ES MAYOR QUE EL VALOR DE B
SINO
ESCRIBA: “EL MAYOR DE B ES MAYOR O IGUAL QUE A”
FIN_SI

4. La estructura Repetitiva, también conocida como
MIENTRAS O MIENTRAS QUE, permiten ordenar la
realización de una o más instrucciones(Secuencia), cero o
mas veces con base en el valor de verdad que arroje la
evaluación de una expresión de tipo lógico. Esta expresión
le permite al algoritmo tomar la decisión de repetir o dejar
de ejecutar el grupo de instrucciones.
La estructura esta formada por dos partes: La expresión de
tipo lógico que es evaluada cada vez que s intenta repetir
el proceso y, el grupo de instrucciones donde debe haber,
por lo menos, una que permita, modificar el resultado de
las expresiones lógicas. De lo contrario, nunca se
terminara la repetición de la ejecución de las instrucciones
y seria un proceso infinito.
3. ESTRUCTURAS REPETITIVAS

5. REPRESENTACIÓN
MIENTRAS<expresión Lógica> HAGA
<secuencia>
FIN_MIENTRAS
3. ESTRUCTURAS REPETITIVAS
Ejemplo:
MIENTAS A>B HAGA
ESCRIBA:A
A=A-1
FIN_MIENTRAS

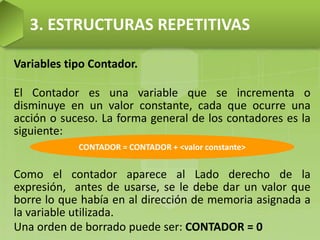

6. Variables tipo Contador.
El Contador es una variable que se incrementa o
disminuye en un valor constante, cada que ocurre una
acción o suceso. La forma general de los contadores es la
siguiente:
Como el contador aparece al Lado derecho de la
expresión, antes de usarse, se le debe dar un valor que
borre lo que había en al dirección de memoria asignada a
la variable utilizada.
Una orden de borrado puede ser: CONTADOR = 0
3. ESTRUCTURAS REPETITIVAS
CONTADOR = CONTADOR + <valor constante>

7. Variables Tipo Acumulador.
Un acumulador o totalizador es una variable cuya función
es almacenar cantidades variables resultantes de procesos
sucesivos, la diferencia con el contador radica en que el
incremento o disminución de cada suma es variable en
lugar de constante, como en el caso del contador.
La forma general del acumulador es:
Como también aparece al Lado derecho, antes de utilizarlo
se hace necesario asignarle un valor inicial, por ejemplo:
ACUMULADOR = 0
3. ESTRUCTURAS REPETITIVAS
ACUMULADOR = ACUMULADOR + <expresión>

8. EJEMPLO:
Hacer un Algoritmo que encuentre la suma de los
primeros cinco números Naturales:
3. ESTRUCTURAS REPETITIVAS
INICIO
NUM=0 (1) Inicializa el Contador
SUMA=0 (2) Inicializa el Acumulador
MIENTRAS NUM < 5 HAGA
SUMA = SUMA + NUM (3) Actualiza el Acumulador
NUM = NUM + 1 (4) Modifica la Expresión
FIN_MIENTRAS
ESCRINA: “LA SUMA ES:”, SUMA
FIN_INICIO

9. GRACIAS
