El documento presenta un resumen de etiquetas, códigos de barras y su uso. Explica que las etiquetas sirven para identificar productos y proveer información relevante a los clientes. También describe los diferentes tipos de etiquetas, materiales comunes y códigos de barras, incluyendo sus usos y ventajas para la logística y gestión de inventarios.

1. Realizado por :
Cristian Camilo Lombana Domínguez
Presentado a:
John Hoover Cortes Gallo
Envases , Empaques y Embalajes
NRC 3285
Tecnología en Logística
Universidad Minuto de Dios
31 de Agosto de 2012

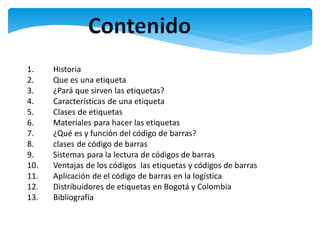

2. 1. Historia
2. Que es una etiqueta
3. ¿Pará que sirven las etiquetas?
4. Características de una etiqueta
5. Clases de etiquetas
6. Materiales para hacer las etiquetas
7. ¿Qué es y función del código de barras?
8. clases de código de barras
9. Sistemas para la lectura de códigos de barras
10. Ventajas de los códigos las etiquetas y códigos de barras
11. Aplicación de el código de barras en la logística
12. Distribuidores de etiquetas en Bogotá y Colombia
13. Bibliografía

3. Desde los comienzos de la historia el hombre ha
utilizado envases para contener y transportar alimentos,
líquidos y otros elementos
El primer envase para conservar sustancias alimenticias
data del año 1700 a.C.
En la Edad Media, El primer gran cambio en la historia
de los envases se produjo con la Revolución Industrial
en el siglo XVIII.
El material debe ser resistente para que perdure desde
la salida del producto del almacén hasta llegar a las
manos del consumidor final .
Debe estar perfectamente adherida al producto o al
empaque para evitar que se desprenda y genere
confusión al pegarse accidentalmente en otro artículo .

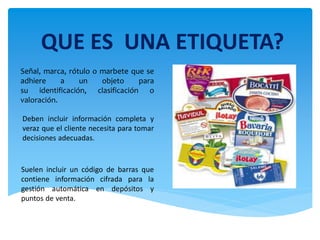

4. QUE ES UNA ETIQUETA?
Señal, marca, rótulo o marbete que se
adhiere a un objeto para
su identificación, clasificación o
valoración.
Deben incluir información completa y
veraz que el cliente necesita para tomar
decisiones adecuadas.
Suelen incluir un código de barras que
contiene información cifrada para la
gestión automática en depósitos y
puntos de venta.

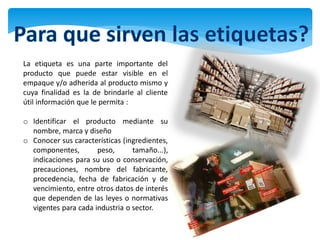

5. La etiqueta es una parte importante del
producto que puede estar visible en el
empaque y/o adherida al producto mismo y
cuya finalidad es la de brindarle al cliente
útil información que le permita :
o Identificar el producto mediante su
nombre, marca y diseño
o Conocer sus características (ingredientes,
componentes, peso, tamaño...),
indicaciones para su uso o conservación,
precauciones, nombre del fabricante,
procedencia, fecha de fabricación y de
vencimiento, entre otros datos de interés
que dependen de las leyes o normativas
vigentes para cada industria o sector.

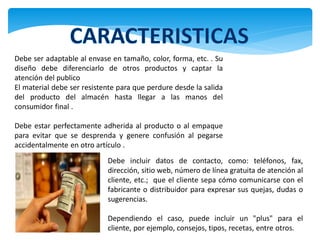

6. Debe ser adaptable al envase en tamaño, color, forma, etc. . Su
diseño debe diferenciarlo de otros productos y captar la
atención del publico
El material debe ser resistente para que perdure desde la salida
del producto del almacén hasta llegar a las manos del
consumidor final .
Debe estar perfectamente adherida al producto o al empaque
para evitar que se desprenda y genere confusión al pegarse
accidentalmente en otro artículo .
Debe incluir datos de contacto, como: teléfonos, fax,
dirección, sitio web, número de línea gratuita de atención al
cliente, etc.; que el cliente sepa cómo comunicarse con el
fabricante o distribuidor para expresar sus quejas, dudas o
sugerencias.
Dependiendo el caso, puede incluir un "plus" para el
cliente, por ejemplo, consejos, tipos, recetas, entre otros.

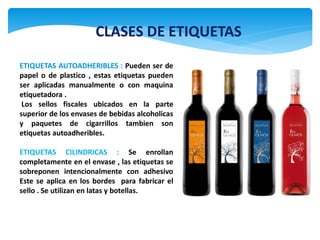

7. CLASES DE ETIQUETAS
ETIQUETAS AUTOADHERIBLES : Pueden ser de
papel o de plastico , estas etiquetas pueden
ser aplicadas manualmente o con maquina
etiquetadora .
Los sellos fiscales ubicados en la parte
superior de los envases de bebidas alcoholicas
y paquetes de cigarrillos tambien son
etiquetas autoadheribles.
ETIQUETAS CILINDRICAS : Se enrollan
completamente en el envase , las etiquetas se
sobreponen intencionalmente con adhesivo
Este se aplica en los bordes para fabricar el
sello . Se utilizan en latas y botellas.

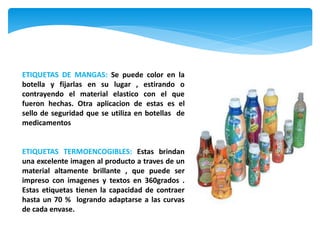

8. ETIQUETAS DE MANGAS: Se puede color en la
botella y fijarlas en su lugar , estirando o
contrayendo el material elastico con el que
fueron hechas. Otra aplicacion de estas es el
sello de seguridad que se utiliza en botellas de
medicamentos
ETIQUETAS TERMOENCOGIBLES: Estas brindan
una excelente imagen al producto a traves de un
material altamente brillante , que puede ser
impreso con imagenes y textos en 360grados .
Estas etiquetas tienen la capacidad de contraer
hasta un 70 % logrando adaptarse a las curvas
de cada envase.

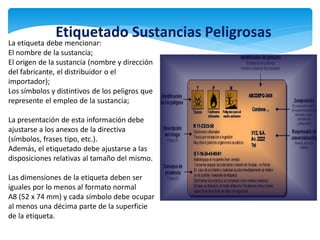

9. Etiquetado Sustancias Peligrosas
La etiqueta debe mencionar:
El nombre de la sustancia;
El origen de la sustancia (nombre y dirección
del fabricante, el distribuidor o el
importador);
Los símbolos y distintivos de los peligros que
represente el empleo de la sustancia;
La presentación de esta información debe
ajustarse a los anexos de la directiva
(símbolos, frases tipo, etc.).
Además, el etiquetado debe ajustarse a las
disposiciones relativas al tamaño del mismo.
Las dimensiones de la etiqueta deben ser
iguales por lo menos al formato normal
A8 (52 x 74 mm) y cada símbolo debe ocupar
al menos una décima parte de la superficie
de la etiqueta.

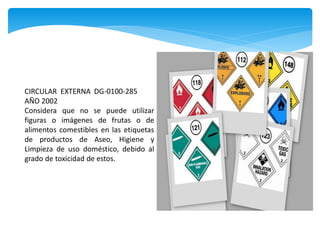

10. CIRCULAR EXTERNA DG-0100-285
AÑO 2002
Considera que no se puede utilizar
figuras o imágenes de frutas o de
alimentos comestibles en las etiquetas
de productos de Aseo, Higiene y
Limpieza de uso doméstico, debido al
grado de toxicidad de estos.

11. ETIQUETAS EN PRODUCTOS
ALIMENTICIOS
De acuerdo con las nuevas
normas, los envases de los
alimentos tendrán que incluir
información clara y legible sobre
las calorías y la cantidad de grasas,
grasas saturadas, carbohidratos,
azúcares, proteínas y sal de los
productos. Estas cantidades
figurarán en 100 gramos, 100
mililitro (ml) o en porciones.

12. MATERIALES
Se producen a partir de una gran variedad
de materiales ; que incluyen el papel,
carton , plastico.
Las etiquetas de papel requieren
adhesivos para su aplicación el cual varia
de acuerdo con el tipo de material del
recipiente
Los materiales mas utilizados en
Colombia para la fabricacion de etiquetas
plasticas son el polietileno, el poliestireno
expandido , y el plastico termoencogible.

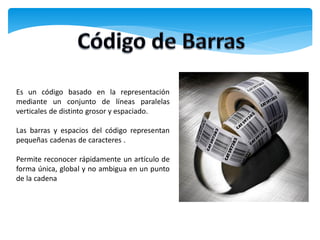

13. Es un código basado en la representación
mediante un conjunto de líneas paralelas
verticales de distinto grosor y espaciado.
Las barras y espacios del código representan
pequeñas cadenas de caracteres .
Permite reconocer rápidamente un artículo de
forma única, global y no ambigua en un punto
de la cadena

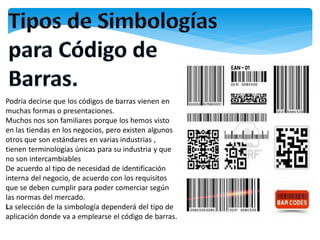

14. Podría decirse que los códigos de barras vienen en
muchas formas o presentaciones.
Muchos nos son familiares porque los hemos visto
en las tiendas en los negocios, pero existen algunos
otros que son estándares en varias industrias ,
tienen terminologías únicas para su industria y que
no son intercambiables
De acuerdo al tipo de necesidad de identificación
interna del negocio, de acuerdo con los requisitos
que se deben cumplir para poder comerciar según
las normas del mercado.
La selección de la simbología dependerá del tipo de
aplicación donde va a emplearse el código de barras.

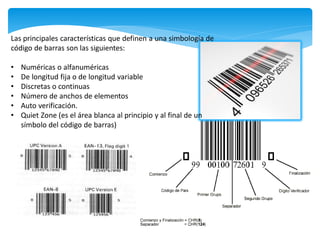

15. Las principales características que definen a una simbología de
código de barras son las siguientes:
• Numéricas o alfanuméricas
• De longitud fija o de longitud variable
• Discretas o continuas
• Número de anchos de elementos
• Auto verificación.
• Quiet Zone (es el área blanca al principio y al final de un
símbolo del código de barras)

16. Las simbologías más comunes y cómo, dónde y
porqué se usa:
• Primera dimensión
Universal Product Code (U.P.C.)
UPC es la simbología más utilizada en el
comercio minorista de EEUU, pudiendo codificar
solo números. Para productos pequeños se
Este se creo en 1973 y desde allí se convirtió en utiliza el Codigo UPC-E
el estándar de identificación de productos, se
usan desde entonces en la venta al detalle y la
industria alimenticia.
La industria editorial ha agregado
suplementos de dos a cinco dígitos al final
del símbolo UPC-A, utilizados por lo general
para la fecha de publicación o el precio

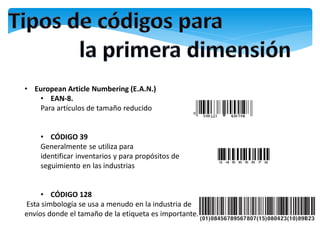

17. • European Article Numbering (E.A.N.)
• EAN-8.
Para artículos de tamaño reducido
• CÓDIGO 39
Generalmente se utiliza para
identificar inventarios y para propósitos de
seguimiento en las industrias
• CÓDIGO 128
Esta simbología se usa a menudo en la industria de
envíos donde el tamaño de la etiqueta es importante.

18. • ENTRELAZADO 2 de 5
Simbología muy popular en la industria
de envíos
• CODABAR
Encuentra su mayor aplicación en
los bancos de sangre, donde un medio de
identificación y verificación automática eran
indispensables
• POSNET
Es sólo para el Servicio Postal de Estados
Unidos

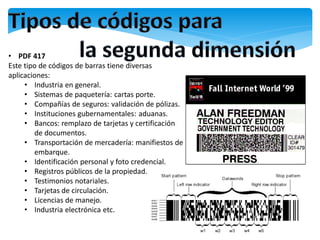

19. • PDF 417
Este tipo de códigos de barras tiene diversas
aplicaciones:
• Industria en general.
• Sistemas de paquetería: cartas porte.
• Compañías de seguros: validación de pólizas.
• Instituciones gubernamentales: aduanas.
• Bancos: remplazo de tarjetas y certificación
de documentos.
• Transportación de mercadería: manifiestos de
embarque.
• Identificación personal y foto credencial.
• Registros públicos de la propiedad.
• Testimonios notariales.
• Tarjetas de circulación.
• Licencias de manejo.
• Industria electrónica etc.

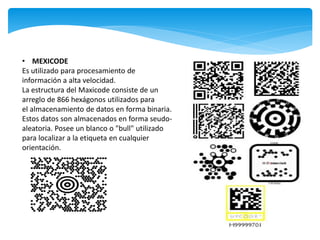

20. • MEXICODE
Es utilizado para procesamiento de
información a alta velocidad.
La estructura del Maxicode consiste de un
arreglo de 866 hexágonos utilizados para
el almacenamiento de datos en forma binaria.
Estos datos son almacenados en forma seudo-
aleatoria. Posee un blanco o "bull" utilizado
para localizar a la etiqueta en cualquier
orientación.

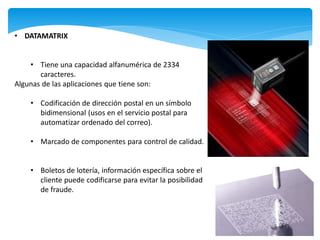

21. • DATAMATRIX
• Tiene una capacidad alfanumérica de 2334
caracteres.
Algunas de las aplicaciones que tiene son:
• Codificación de dirección postal en un símbolo
bidimensional (usos en el servicio postal para
automatizar ordenado del correo).
• Marcado de componentes para control de calidad.
• Boletos de lotería, información específica sobre el
cliente puede codificarse para evitar la posibilidad
de fraude.

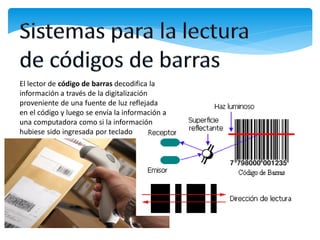

22. El lector de código de barras decodifica la
información a través de la digitalización
proveniente de una fuente de luz reflejada
en el código y luego se envía la información a
una computadora como si la información
hubiese sido ingresada por teclado

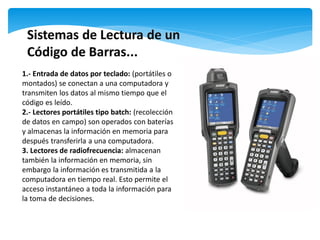

23. 1.- Entrada de datos por teclado: (portátiles o
montados) se conectan a una computadora y
transmiten los datos al mismo tiempo que el
código es leído.
2.- Lectores portátiles tipo batch: (recolección
de datos en campo) son operados con baterías
y almacenas la información en memoria para
después transferirla a una computadora.
3. Lectores de radiofrecuencia: almacenan
también la información en memoria, sin
embargo la información es transmitida a la
computadora en tiempo real. Esto permite el
acceso instantáneo a toda la información para
la toma de decisiones.

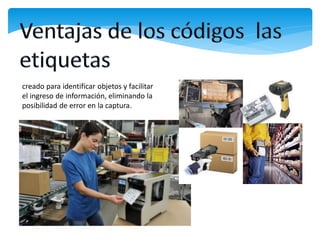

24. creado para identificar objetos y facilitar
el ingreso de información, eliminando la
posibilidad de error en la captura.

25. Algunas de sus ventajas de código de barras sobre
otros procedimientos de colección de datos son:
• Se imprime a bajos costos
• Permite porcentajes muy bajos de error
• Rapidez en la captura de datos
• Los equipos de lectura e impresión de código de
barras son flexibles y fáciles de conectar e instalar

26. • Virtualmente no hay retrasos desde que
se lee la información hasta que puede ser usada
• Se mejora la exactitud de los datos, hay
una mayor precisión de la información.
• Se tienen costos fijos de labor más
bajos
• Se puede tener un mejor control de
calidad, mejor servicio al cliente

27. • Se pueden contar con nuevas categorías de información.
• Se mejora la competitividad.
• Se reducen los errores.
• Se capturan los datos rápidamente
• Se mejora el control de la entradas y salidas
• Precisión y contabilidad en la información, por la reducción de
errores..
• Eficiencia, debido a la rapidez de la captura de datos.

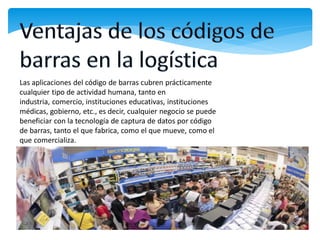

28. Las aplicaciones del código de barras cubren prácticamente
cualquier tipo de actividad humana, tanto en
industria, comercio, instituciones educativas, instituciones
médicas, gobierno, etc., es decir, cualquier negocio se puede
beneficiar con la tecnología de captura de datos por código
de barras, tanto el que fabrica, como el que mueve, como el
que comercializa.

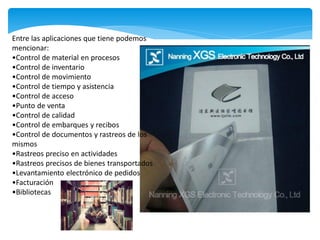

29. Entre las aplicaciones que tiene podemos
mencionar:
•Control de material en procesos
•Control de inventario
•Control de movimiento
•Control de tiempo y asistencia
•Control de acceso
•Punto de venta
•Control de calidad
•Control de embarques y recibos
•Control de documentos y rastreos de los
mismos
•Rastreos preciso en actividades
•Rastreos precisos de bienes transportados
•Levantamiento electrónico de pedidos
•Facturación
•Bibliotecas

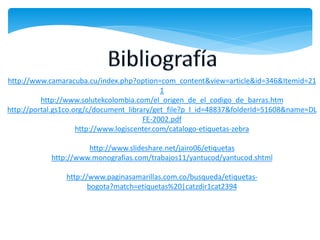

31. http://www.camaracuba.cu/index.php?option=com_content&view=article&id=346&Itemid=21
1
http://www.solutekcolombia.com/el_origen_de_el_codigo_de_barras.htm
http://portal.gs1co.org/c/document_library/get_file?p_l_id=48837&folderId=51608&name=DL
FE-2002.pdf
http://www.logiscenter.com/catalogo-etiquetas-zebra
http://www.slideshare.net/jairo06/etiquetas
http://www.monografias.com/trabajos11/yantucod/yantucod.shtml
http://www.paginasamarillas.com.co/busqueda/etiquetas-
bogota?match=etiquetas%20|catzdir1cat2394
