1. Actividad Sena
Presentado por:
Nelson enrique Montoya largo
Hugo Fernando yusti
Carlos Andrés Méndez Martínez
Esteban Velázquez flores
Presentado a:
Marco fula
Grado:
11-3
Trabajo de cableado estructurado
Cartago valle / 29-04-2013

2. Toma de datos
-¿Qué es?
Son unos dispositivos en forma de caja en donde se guarda el Jack, se encuentran ubicados en la
pared de la canaleta, puede haber tomas dobles o cuádruples, este dispositivo permite que se le
conecte un cable de parcheo o Rj-45 para trasmitir los datos a la computadora.
-¿Cuál función realiza dentro del cableado estructurado?
Estas tomas de datos nos permiten colocar allí el Jack para dar una mejor presentación y seguridad
en cuanto al cableado
- Imagen física
-¿Cuáles son las especificaciones técnicas?
Las tomas de datos se encuentran fabricadas en láminas de cobre y en termoplástico.
-el cobre trasmite y permite la conexión
-el plástico termoplástico da seguridad y no propaga la flama.
¿A qué capa del modelo OSI pertenece?
Las toma de datos pertenece a la capa física del modelo osi, porque esta es la encargada de las
conexiones de la red

3. Face plate
-¿Qué es?
Los face plate son las capas protectoras de las toma de datos, y se encargan de proteger los Jack
Rj-45
-¿Cuál función realiza dentro del cableado estructurado?
A demás de proteger el cableado que va dentro de la tomas de datos, sirve para dar un mejor
aspecto de la caja en cuanto a su decoración
-Imagen física
-¿Cuáles son las especificaciones técnicas?
* Cuerpo termoplástico de alto impacto que no propaga la flama
*Cuenta con dobleces laterales, superiores e inferiores para encajar en canaletas u otros tipos de
infraestructura
*Es ajustado por medio de tornillos de fijación en la canaleta u otro tipo de infraestructura
*Estos son Totalmente compatible con los faceplates planos de 2 y 4 entradas
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa física del modelo osi porque hace parte de la toma de datos en cuanto a que
permite la conexión de red

4. Jack Rj-45
-¿Qué es?
El Jack rj-45 es un dispositivo usado para conectar redes de cableado estructurado, el Jack se le
conoce como conector hembra, ya que en este encaja el rj-45 y se encuentra alojado en la toma
de datos. Este cable posee 8 pines o conexiones eléctricas que se usa como extremos de cable de
par trenzado
-¿Cuál función realiza dentro del cableado estructurado?
El Jack tiene la función de trasmitir información por medio del cableado estructurado, Por medio
del RJ-45
Imagen física
¿Cuáles son sus especificaciones técnicas?
*El Jack rj-45 se le puede conectar de manera fácil y sencilla el rj-45
*Cuentan con un solo número especificado de pines(8)
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa física del modelo osi ya que es un interfaz físico de la computadora asía la red
a la hora de trasmitir información, además se encargar de mantener y desactivar enlaces físicos
entre dispositivos

5. Toma corriente
-¿Qué es?
Son unos dispositivos donde se conecta de manera segura los equipos electrónicos, es decir por
medio de un cable eléctrico por el cual pasa la energía eléctrica cuando se conectan los enchufes.
-¿Cuál función realiza dentro del cableado estructurado?
Tiene la función de permitir el paso de la corriente eléctrica asía los equipos electrónicos
Imagen física
¿Cuáles son sus especificaciones técnicas?
Las toma corrientes están fabricadas con piezas metálicas, tornillos, platinas plásticas y chapas, y a
su vez son herméticas y a prueba de la humedad
¿A qué capa del modelo OSI pertenece?
Las toma corrientes pertenecen a la capa física del modelo osi, ya que es el medio por el cual se
trasmite la corriente a los equipos eléctricos

6. Canaleta
-¿Qué es?
Las canaletas son unos cajones metálicos o plásticos, en su interior llevan los cables de red los
cuales son llevados y protegidos de acuerdo a su trayectoria, y además dan una buena
presentación
-¿Cuál función realiza dentro del cableado estructurado?
Realiza la función de brindar seguridad y una adecuada trayectoria a los cables de red (UTP o
cableado permanente)
Imagen física
¿Cuáles son sus especificaciones técnicas?
Las especificaciones técnicas se deben al formato, es decir a las dimensiones que presenta la
canaleta en cuanto a sus medidas, dependiendo de las dimensiones del cableado
¿A qué capa del modelo OSI pertenece?
Hace parte de la capa física del modelo osi ya que hace parte del transporte físico del cableado de
la red

7. Patch cords o cable de parcheo
-¿Qué es?
Es un tipo de cable utilizado par a conectar un dispositivo electrónico a una red informática, este
tipo de cable cuenta en sus extremos con un conector RJ-45
-¿Cuál función realiza dentro del cableado estructurado?
Su función es conectar un dispositivo electrónico a otro, en este se trasporta información
Imagen física
¿Cuáles son sus especificaciones técnicas?
Las especificaciones técnicas del patch cords constan del material del cable, las dimensiones en
cuanto a su longitud, y el color de los parámetros eléctricos
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa física del modelo osi ya que es la encargada del transporte de la información

8. Cableado permanente
-¿Qué es?
Son los cables que van dentro de la canaleta, es el que está conectado por toda la red de datos,
este no se puede mover ya que va desde el modem a la toma de datos.
-¿Cuál función realiza dentro del cableado estructurado?
Es el cableado que se encarga de llevar la información del modem hacia los equipos
Imagen física
¿Cuáles son sus especificaciones técnicas?
El cable está recubierto por un material aislante o protector y además es un excelente conductor
de información
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa de red del modelo osi ya que se encargar del intercambio de información
dentro de un mismo medio

9. Plug RJ-45
-¿Qué es?
el plug RJ-45 es uno de los dispositivos más importantes, y se encuentra conformado por 8 pines, y
está conformado por un cable UTP de par trenzado, en donde sus colores va en una de estas 2
formas
-¿Cuál función realiza dentro del cableado estructurado?
Este está unido con el cable UTP, que luego es conectado a la toma de datos o al Jack RJ-45 para la
trasmisión de la información
Imagen física
¿Cuáles son sus especificaciones técnicas?
Está conformado por un cuerpo termoplástico de alto impacto, y posee solo 8 pines de contacto
en donde sus colores deben de ir de acuerdo al tipo de cable que se requiera
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa física del modelo osi ya que va conectado a la tomas de datos para el trasporte
de información asia el equipo

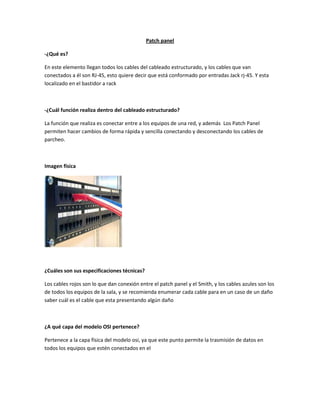

10. Patch panel
-¿Qué es?
En este elemento llegan todos los cables del cableado estructurado, y los cables que van
conectados a él son RJ-45, esto quiere decir que está conformado por entradas Jack rj-45. Y esta
localizado en el bastidor a rack
-¿Cuál función realiza dentro del cableado estructurado?
La función que realiza es conectar entre a los equipos de una red, y además Los Patch Panel
permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de
parcheo.
Imagen física
¿Cuáles son sus especificaciones técnicas?
Los cables rojos son lo que dan conexión entre el patch panel y el Smith, y los cables azules son los
de todos los equipos de la sala, y se recomienda enumerar cada cable para en un caso de un daño
saber cuál es el cable que esta presentando algún daño
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa física del modelo osi, ya que este punto permite la trasmisión de datos en
todos los equipos que estén conectados en el

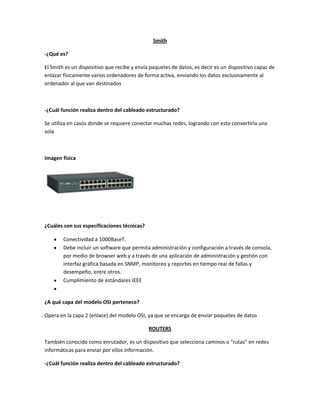

11. Smith
-¿Qué es?
El Smith es un dispositivo que recibe y envía paquetes de datos, es decir es un dispositivo capaz de
enlazar físicamente varios ordenadores de forma activa, enviando los datos exclusivamente al
ordenador al que van destinados
-¿Cuál función realiza dentro del cableado estructurado?
Se utiliza en casos donde se requiere conectar muchas redes, logrando con esto convertirla una
sola
Imagen física
¿Cuáles son sus especificaciones técnicas?
Conectividad a 1000BaseT.
Debe incluir un software que permita administración y configuración a través de consola,
por medio de browser web y a través de una aplicación de administración y gestión con
interfaz gráfica basada en SNMP, monitoreo y reportes en tiempo real de fallas y
desempeño, entre otros.
Cumplimiento de estándares IEEE
¿A qué capa del modelo OSI pertenece?
Opera en la capa 2 (enlace) del modelo OSI, ya que se encarga de enviar paquetes de datos
ROUTERS
También conocido como enrutador, es un dispositivo que selecciona caminos o "rutas" en redes
informáticas para enviar por ellos información.
-¿Cuál función realiza dentro del cableado estructurado?

12. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir,
interconectar subredes.
Imagen física
¿Cuáles son sus especificaciones técnicas?
-no exponer el Router a la luz directa del sol, o en caso de Router inalámbricos a fuertes campos
magnéticos o eléctricos, ya que pueden causar interferencia en el envió de los datos o daños en el
equipo
¿A qué capa del modelo OSI pertenece?
El router trabaja en la capa de red ósea en la capa 3, ya que utiliza una dirección ip para enviar la
información.
Rack
-¿Qué es?
El bastidor o rack es una especie de armario en donde se aloja de manera ordenada y segura
diferentes dispositivos de red, y es el punto central de las conexiones de los equipos
-¿Cuál función realiza dentro del cableado estructurado?
Los racks son útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita
alojar un gran número de dispositivos

13. Imagen física
¿Cuáles son sus especificaciones técnicas?
-las medidas de la anchura están normalizadas para que sea totalmente compatible con
dispositivo de cualquier fabricante, la medida más común es la de 19 pulgadas.
-son también llamados bastidores, armarios
¿A qué capa del modelo OSI pertenece?
El rack pertenece a la capa física del modelo osi, ya que es la encargada de la trasmisión de datos
de los equipos asía la red
TARJETA DE RED
-¿Qué es?
La tarjeta de red sirve para poder conectarse a una red informática compuesta por varios
ordenadores y así, poder transferir datos entre éstos.
-¿Cuál función realiza dentro del cableado estructurado?
Su función es servir como interfaz de Ethernet entre el medio físico y el equipo

14. Imagen física
Tarjeta de red inalámbrica
¿Cuáles son sus especificaciones técnicas?
Las tarjetas de red cuentan con un número de identificación único de 48bits en sexagesimal
llamado dirección Mac.
¿A qué capa del modelo OSI pertenece?
Pertenece a la capa de sesión del modelo osi, ya que la tarjeta de red permite la comunicación
entre dispositivos
Tomas de datos 20
Fase plate 16 tomas dobles 4 tomas cuádruples
Jack Rj-45 48
Tomas de corriente 80 tomas
Metros de canaleta 41.7 MT
Cantidad de patch
cords
71 cables
Cableado permanente Aproximado 300 a 400 MT
Plug Rj-45 44
Rack o bastidor Cerrado de 50 x 50 cm

15. router 0 hay 2 puntos de acceso inalámbrico
Tarjeta de red Inalámbrica hay 22, y cableada 22
Patch panel 48
Smitch 2 switch24 c/u
