1. Examen de control corrección
I Parte Selecciónúnica
1-Lea lasiguiente informaciónsobre dispositivos electrónicosde potencia
Las características del cuatro describenal componenteelectrónicodenominado
A- TRIAC
2- Observe lasiguientefigurade uncircuitode disparode untiristor
En este circuitose le da un pulsopositivode intensidadpormediodel cierre delinterruptorSW1a
la puerta,entre lasterminalesde puertaycátado a la vezque mantenemosunatensiónpositivo
entre ánodoy catado. ¿Que sucede al abrirel interruptorSW1 con lacarga?
A- Se mantiene encendida
3- Lea la siguienteinformaciónsobre el control de tiristores
Dispositivo semiconductor biestable
Formado por tres uniones PN
Actúa en gran parte como interruptor
El instante de conmutación,puedesercontroladocontodaprecisiónactuandosobre el terminal
de puerta
Rectifica la corriente alterna
Es un dispositivo bidireccional
Conmutador casi ideal, rectificador y amplificador a la vez.
Polarización positiva anodo-catado
La puerta debe recibir un pulso positivo durante un tiempo suficiente como para que la
intensidad del anodo sea mayor que la intensidad de enganche

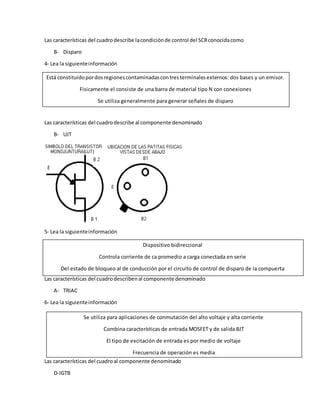

2. Las características del cuadrodescribe lacondiciónde control del SCRconocidacomo
B- Disparo
4- Lea la siguienteinformación
Las características del cuadrodescribe al componente denominado
B- UJT
5- Lea la siguienteinformación
Las características del cuadrodescribenal componente denominado
A- TRIAC
6- Lea la siguienteinformación
Las características del cuadroal componente denominado
D-IGTB
Está constituidopordosregionescontaminadascontresterminalesexternos: dos bases y un emisor.
Fisicamente el consiste de una barra de material tipo N con conexiones
Se utiliza generalmente para generar señales de disparo
Dispositivo bidireccional
Controla corriente de ca promedio a carga conectada en serie
Del estado de bloqueo al de conducción por el circuito de control de disparo de la compuerta
Se utiliza para aplicaciones de conmutación del alto voltaje y alta corriente
Combina características de entrada MOSFET y de salida BJT
El tipo de excitación de entrada es por medio de voltaje
Frecuencia de operación es media

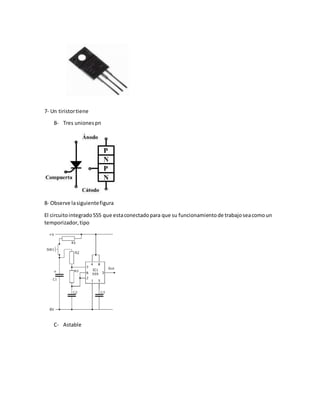

3. 7- Un tiristortiene
B- Tres unionespn
8- Observe lasiguientefigura
El circuitointegrado555 que estaconectadopara que su funcionamientode trabajoseacomoun
temporizador,tipo
C- Astable

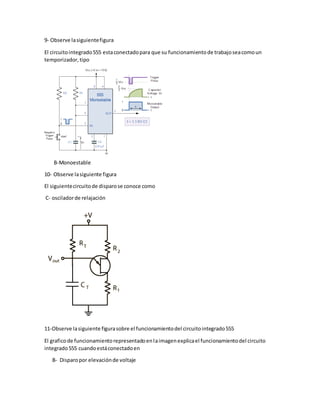

4. 9- Observe lasiguientefigura
El circuitointegrado555 estaconectadopara que su funcionamientode trabajoseacomoun
temporizador,tipo
B-Monoestable
10- Observe lasiguiente figura
El siguientecircuitode disparose conoce como
C- osciladorde relajación
11-Observe lasiguiente figurasobre el funcionamientodel circuitointegrado555
El graficode funcionamientorepresentadoenlaimagenexplicael funcionamientodel circuito
integrado555 cuandoestáconectadoen
B- Disparopor elevaciónde voltaje

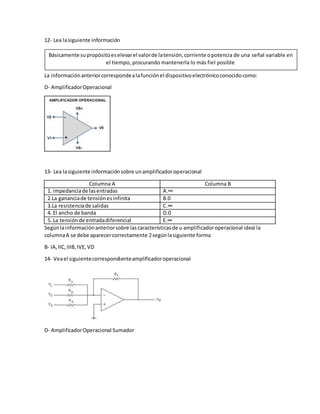

5. 12- Lea lasiguiente información
La informaciónanteriorcorrespondealafunciónel dispositivoelectrónicoconocidocomo:
D- AmplificadorOperacional
13- Lea lasiguiente informaciónsobre unamplificadoroperacional
Columna A Columna B
1. impedanciade lasentradas A.∞
2.La gananciade tensiónesinfinita B.0
3.La resistenciade salidas C.∞
4. El ancho de banda D.0
5. La tensiónde entradadiferencial E.∞
Segúnlainformaciónanteriorsobre lascaracterísticasde u amplificadoroperacional ideal la
columnaA se debe aparecercorrectamente 2segúnlasiguiente forma
B- IA,IIC,IIIB,IVE,VD
14- Veael siguientecorrespondienteamplificadoroperacional
D- AmplificadorOperacional Sumador
Básicamente supropósitoeselevarel valorde latensión,corriente opotencia de una señal variable en
el tiempo, procurando mantenerla lo más fiel posible

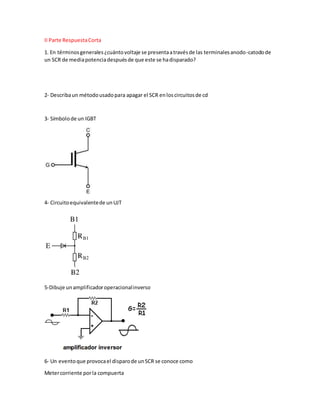

6. II Parte RespuestaCorta
1. En términosgenerales¿cuántovoltaje se presentaatravésde las terminalesanodo-catodode
un SCR de mediapotenciadespuésde que este se hadisparado?
2- Describaun métodousadopara apagar el SCR enloscircuitosde cd
3- Símbolode un IGBT
4- Circuitoequivalentede unUJT
5-Dibuje unamplificadoroperacionalinverso
6- Un eventoque provocael disparode unSCR se conoce como
Metercorriente porla compuerta

7. 7- Complete correctamenteconel nombre de cada parte del amplificadoroperacionalque se le
señala
IIIParte Apareamiento
ColumnaA
C- SCR
B- TRIAC
D-UJT
A-IGBT
IV Apareamiento

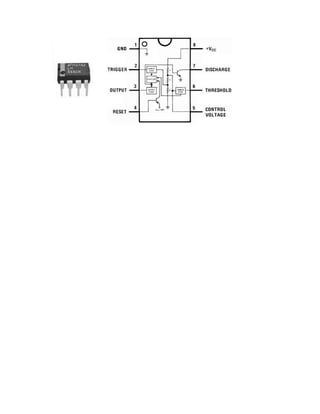

Terminalesde un555
