1. Colegio Vocacional Monseñor Sanabria
Departamento de Electrotecnia
Sub área: Control de Maquinas Eléctricas
II Prueba I Periodo
Corrección:
I Parte Selección Única, Marque la letra correspondiente a la respuesta correcta. Valor 10
puntos.
1) Lea la siguiente información
 Dispositivo de tres terminales
 Se utiliza para controlar corrientes grandes a una carga
 Actúa en gran parte como interruptor
 Cuando se enciende, se presenta una trayectoria de baja resistencia para el
flujo de corriente entre sus terminales.
 Rectifica la corriente alterna
 Es un dispositivo unidireccional
Las características de cuadro describen al componente denominado
c. SCR
2) Observe la siguiente figura de un circuito de disparo de un tiristor
Una vez que se cierra el interruptor SW1 el SCR de la figura se dispara, la carga BL1 se
enciende. ¿Qué sucede al abrir el interruptor SW1 con la carga?
1. Se mantiene encendida.

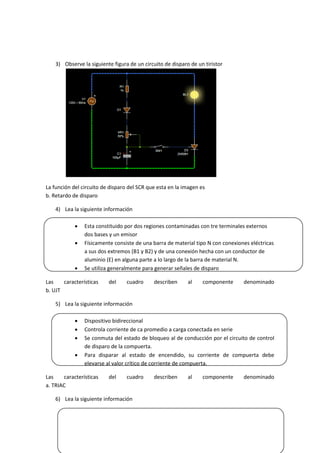

2. 3) Observe la siguiente figura de un circuito de disparo de un tiristor
La función del circuito de disparo del SCR que esta en la imagen es
b. Retardo de disparo
4) Lea la siguiente información
 Esta constituido por dos regiones contaminadas con tre terminales externos
dos bases y un emisor
 Físicamente consiste de una barra de material tipo N con conexiones eléctricas
a sus dos extremos (B1 y B2) y de una conexión hecha con un conductor de
aluminio (E) en alguna parte a lo largo de la barra de material N.
 Se utiliza generalmente para generar señales de disparo
Las características del cuadro describen al componente denominado
b. UJT
5) Lea la siguiente información
 Dispositivo bidireccional
 Controla corriente de ca promedio a carga conectada en serie
 Se conmuta del estado de bloqueo al de conducción por el circuito de control
de disparo de la compuerta.
 Para disparar al estado de encendido, su corriente de compuerta debe
elevarse al valor crítico de corriente de compuerta.
Las características del cuadro describen al componente denominado
a. TRIAC
6) Lea la siguiente información

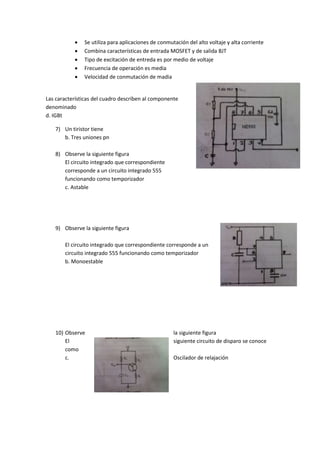

3.  Se utiliza para aplicaciones de conmutación del alto voltaje y alta corriente
 Combina características de entrada MOSFET y de salida BJT
 Tipo de excitación de entreda es por medio de voltaje
 Frecuencia de operación es media
 Velocidad de conmutación de madia
Las características del cuadro describen al componente
denominado
d. IGBt
7) Un tiristor tiene
b. Tres uniones pn
8) Observe la siguiente figura
El circuito integrado que correspondiente
corresponde a un circuito integrado 555
funcionando como temporizador
c. Astable
9) Observe la siguiente figura
El circuito integrado que correspondiente corresponde a un
circuito integrado 555 funcionando como temporizador
b. Monoestable
10) Observe la siguiente figura
El siguiente circuito de disparo se conoce
como
c. Oscilador de relajación

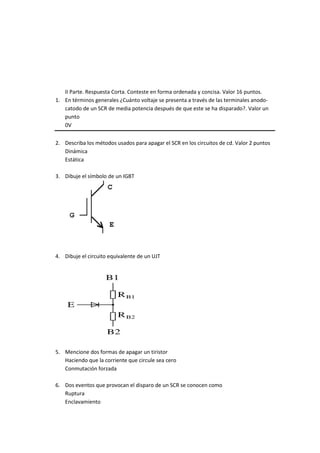

4. II Parte. Respuesta Corta. Conteste en forma ordenada y concisa. Valor 16 puntos.
1. En términos generales ¿Cuánto voltaje se presenta a través de las terminales anodo-
catodo de un SCR de media potencia después de que este se ha disparado?. Valor un
punto
0V
2. Describa los métodos usados para apagar el SCR en los circuitos de cd. Valor 2 puntos
Dinámica
Estática
3. Dibuje el símbolo de un IGBT
4. Dibuje el circuito equivalente de un UJT
5. Mencione dos formas de apagar un tiristor
Haciendo que la corriente que circule sea cero
Conmutación forzada
6. Dos eventos que provocan el disparo de un SCR se conocen como
Ruptura
Enclavamiento

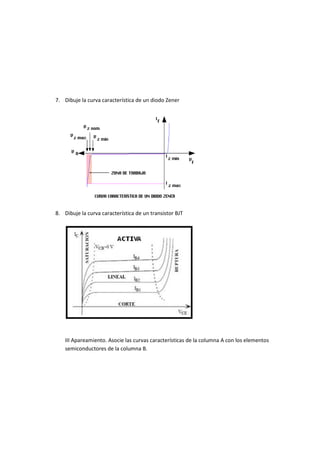

5. 7. Dibuje la curva característica de un diodo Zener
8. Dibuje la curva característica de un transistor BJT
III Apareamiento. Asocie las curvas características de la columna A con los elementos
semiconductores de la columna B.

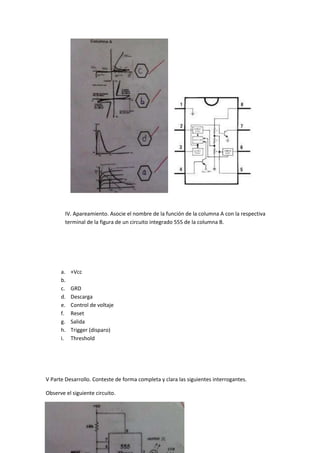

6. IV. Apareamiento. Asocie el nombre de la función de la columna A con la respectiva
terminal de la figura de un circuito integrado 555 de la columna B.
a. +Vcc
b.
c. GRD
d. Descarga
e. Control de voltaje
f. Reset
g. Salida
h. Trigger (disparo)
i. Threshold
V Parte Desarrollo. Conteste de forma completa y clara las siguientes interrogantes.
Observe el siguiente circuito.

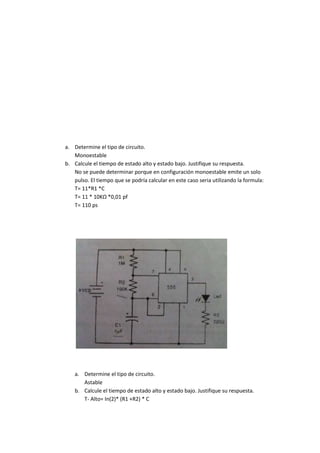

7. a. Determine el tipo de circuito.
Monoestable
b. Calcule el tiempo de estado alto y estado bajo. Justifique su respuesta.
No se puede determinar porque en configuración monoestable emite un solo
pulso. El tiempo que se podría calcular en este caso seria utilizando la formula:
T= 11*R1 *C
T= 11 * 10KΩ *0,01 pf
T= 110 ps
a. Determine el tipo de circuito.
Astable
b. Calcule el tiempo de estado alto y estado bajo. Justifique su respuesta.
T- Alto= In(2)* (R1 +R2) * C

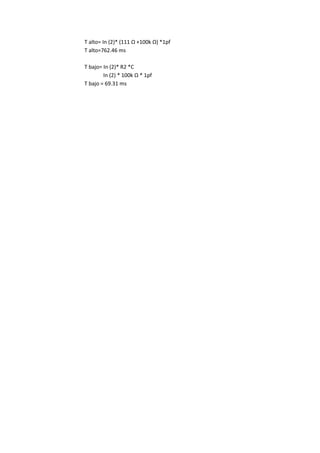

8. T alto= In (2)* (111 Ω +100k Ω) *1pf
T alto=762.46 ms
T bajo= In (2)* R2 *C
In (2) * 100k Ω * 1pf
T bajo = 69.31 ms
